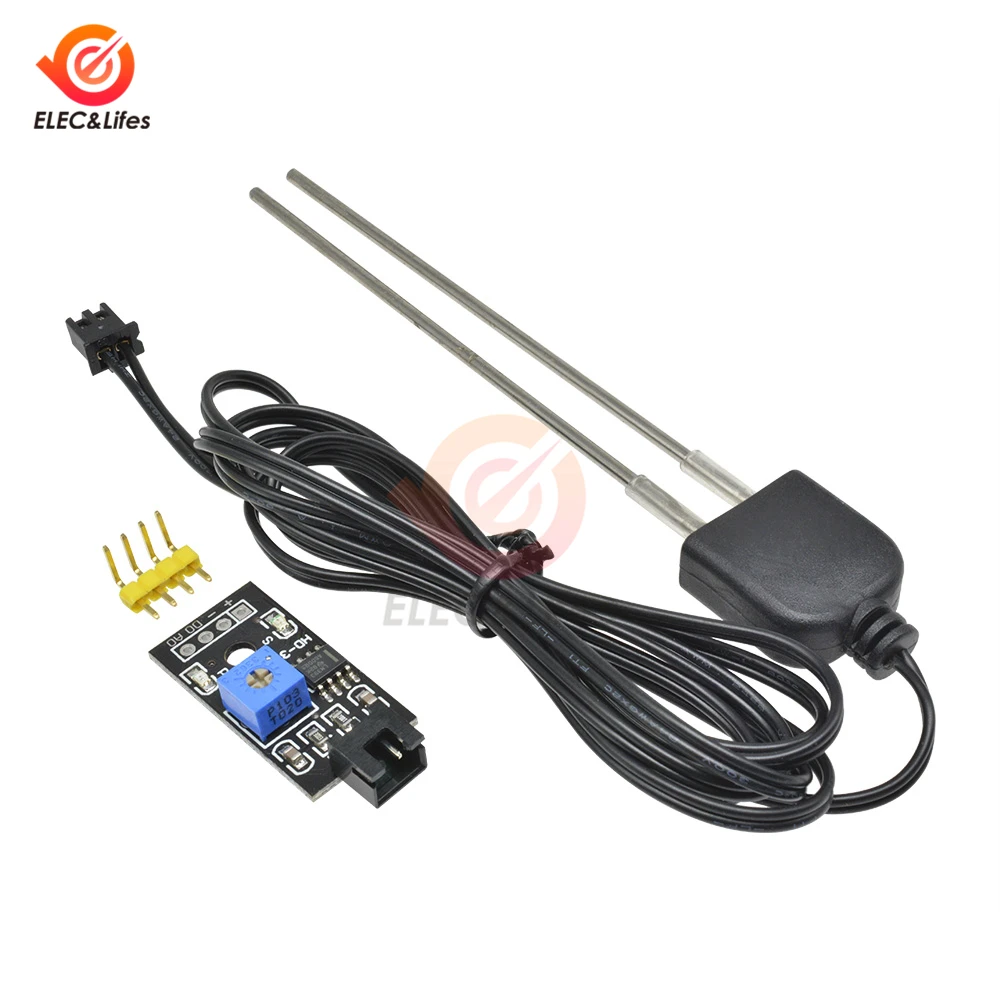

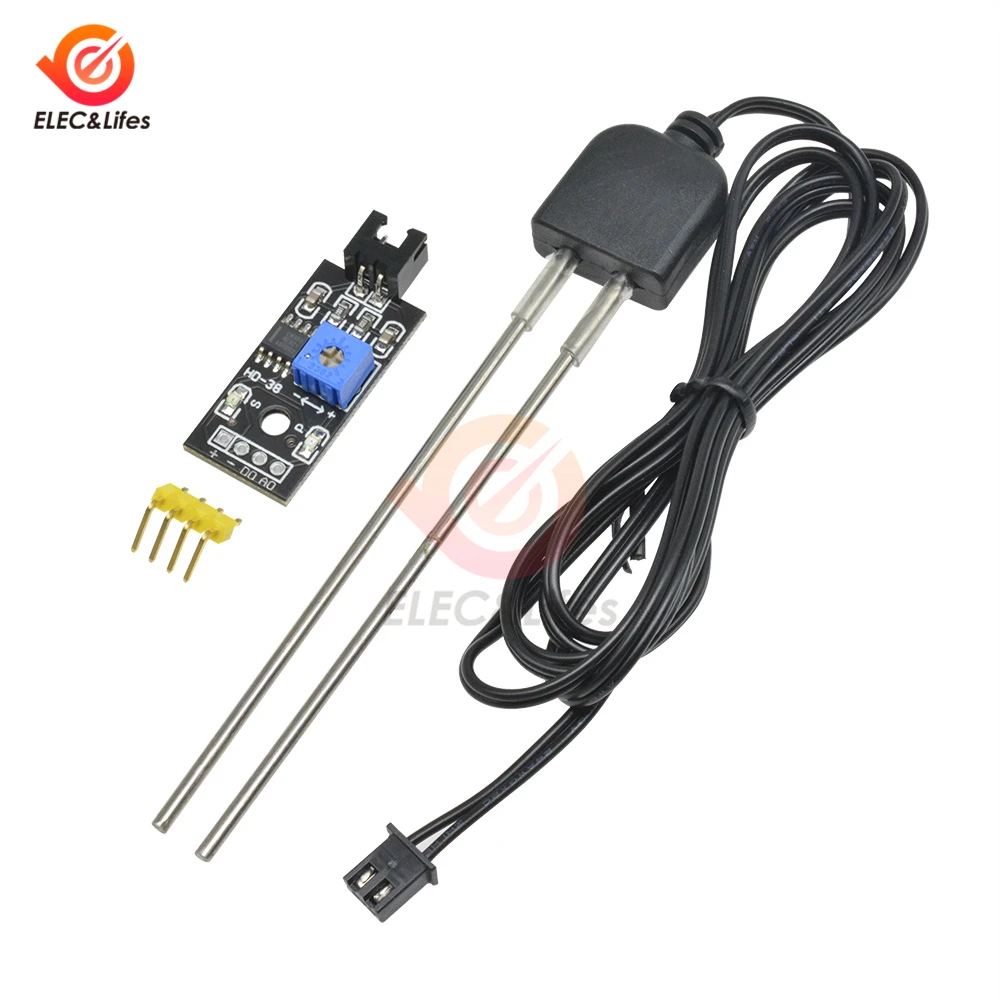

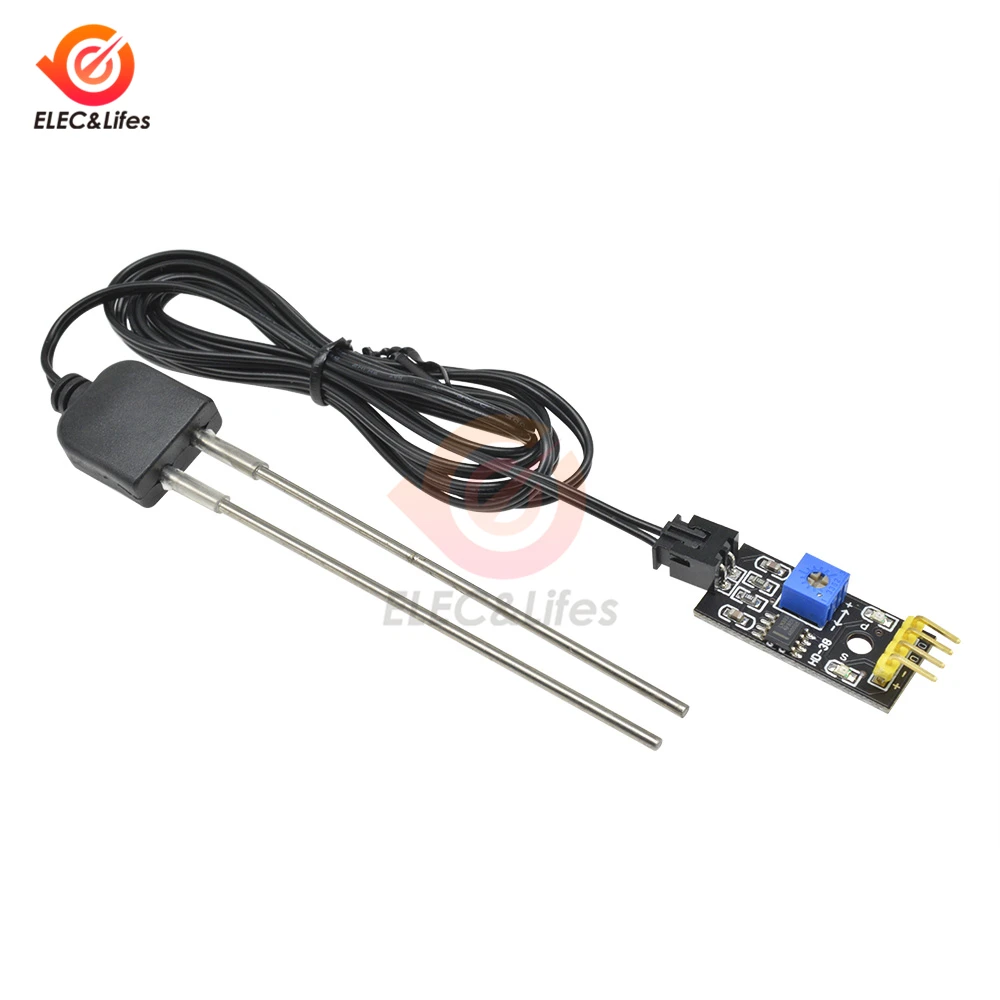

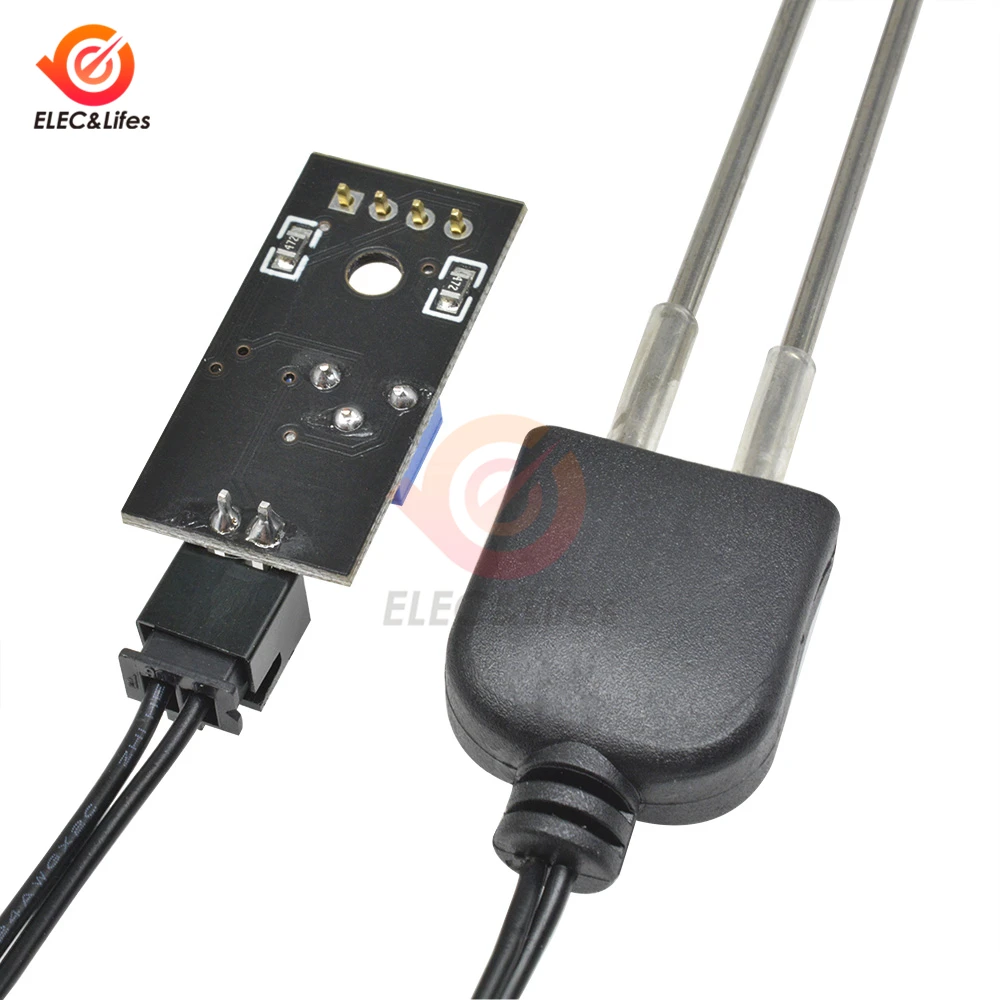

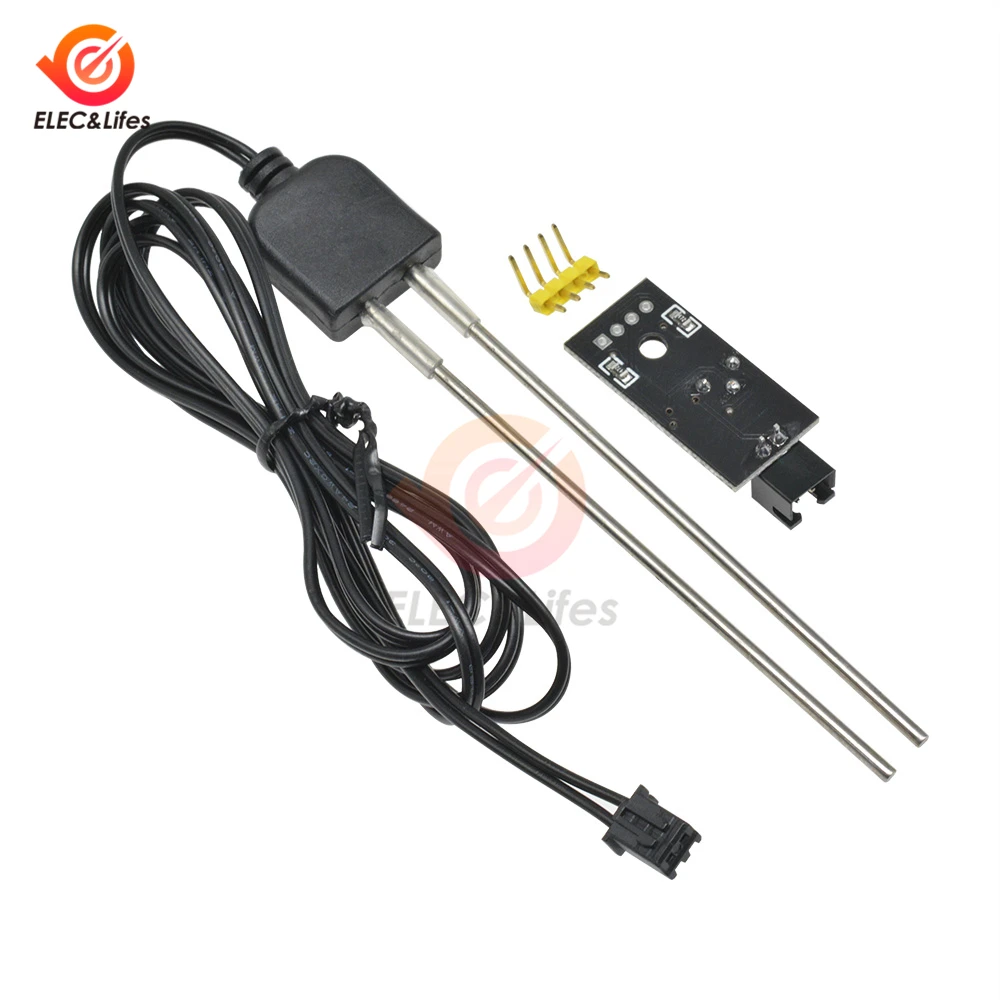

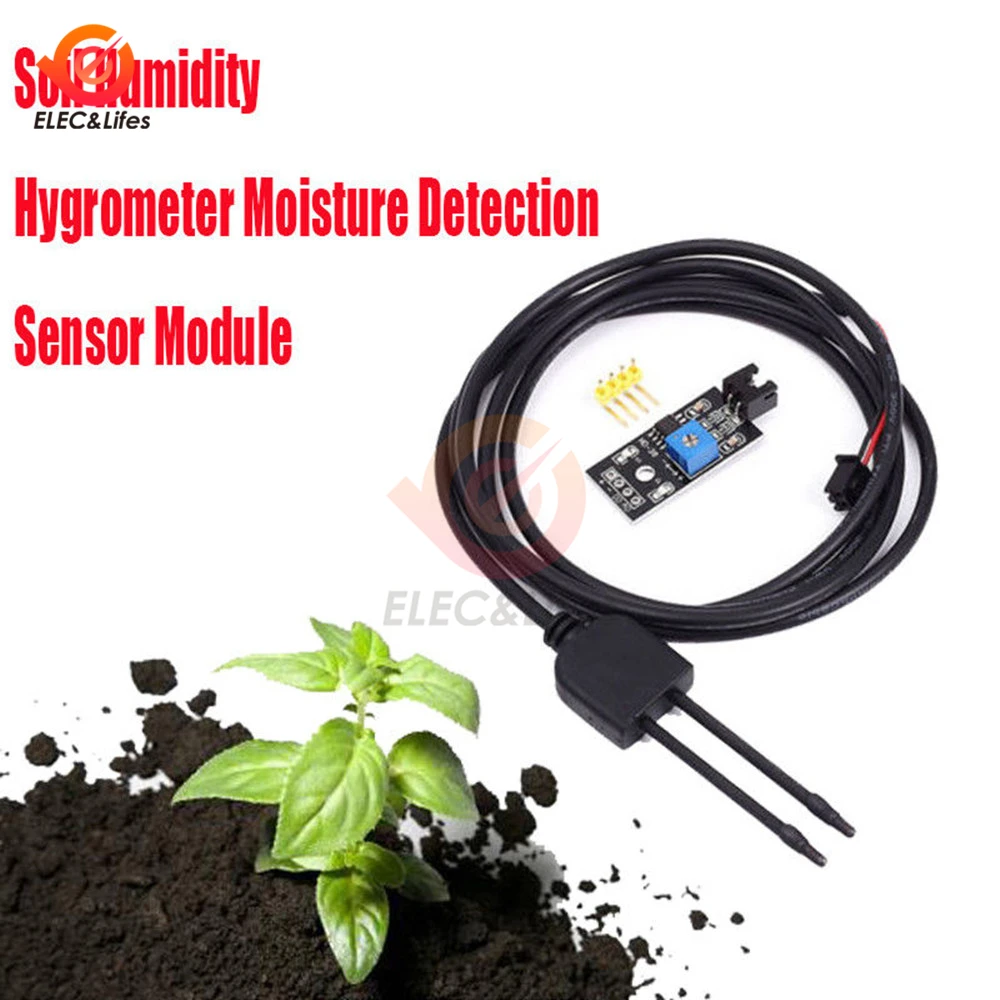

1 шт. гигрометр для определения влажности Датчик влажности модуль с коррозионно-стойким зондом для Arduino
Технические характеристики:
Название: датчик влажности почвы
Размер: 36*15*7 мм
Напряжение AC/DC 3,3-12V
Ток: <20 мА; <30 мА (выход)

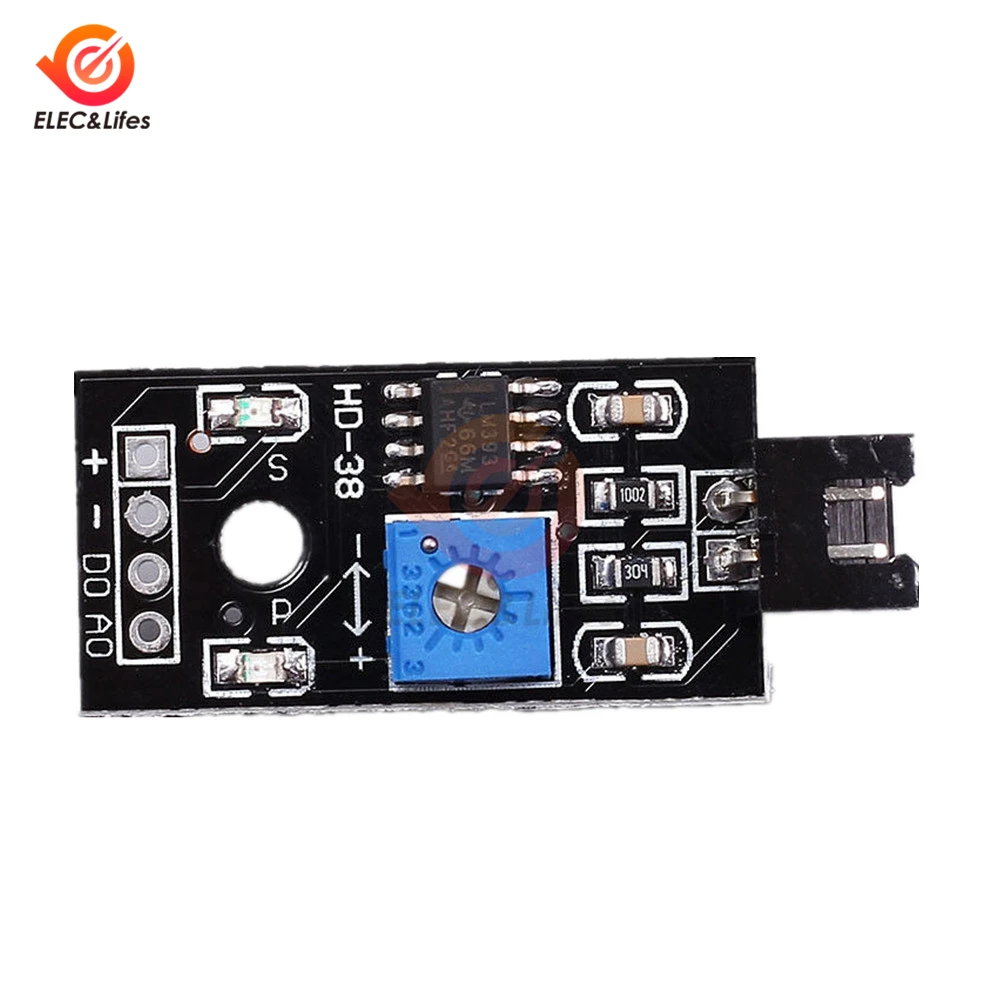

Интерфейс: + - DO AO; DO digital value; AO analog value
Рабочая температура:-25 ~ 85 Цельсия
Применение:
Датчик влажности почвы предназначен для обнаружения влажности, а Компаратор напряжения предназначен для определения количества влажности; Когда влажность больше установленного значения, то будет выводить низкий уровень.
С использованием Введение:

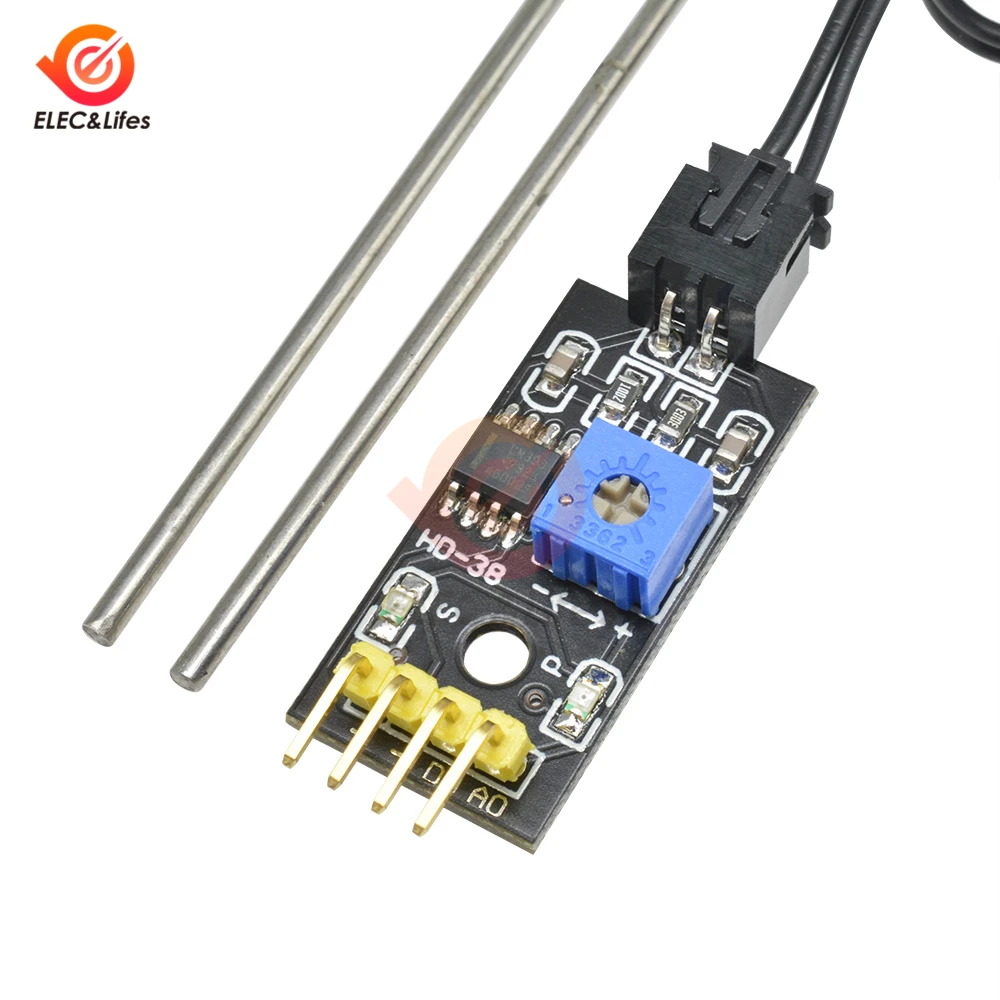

1."+" подключает питание положительным; "-" подключает питание отрицательным. Пожалуйста, не подключайте обратно, иначе чип будет гореть. После подключения индикатор питания «P» включится, и модуль будет работать нормально

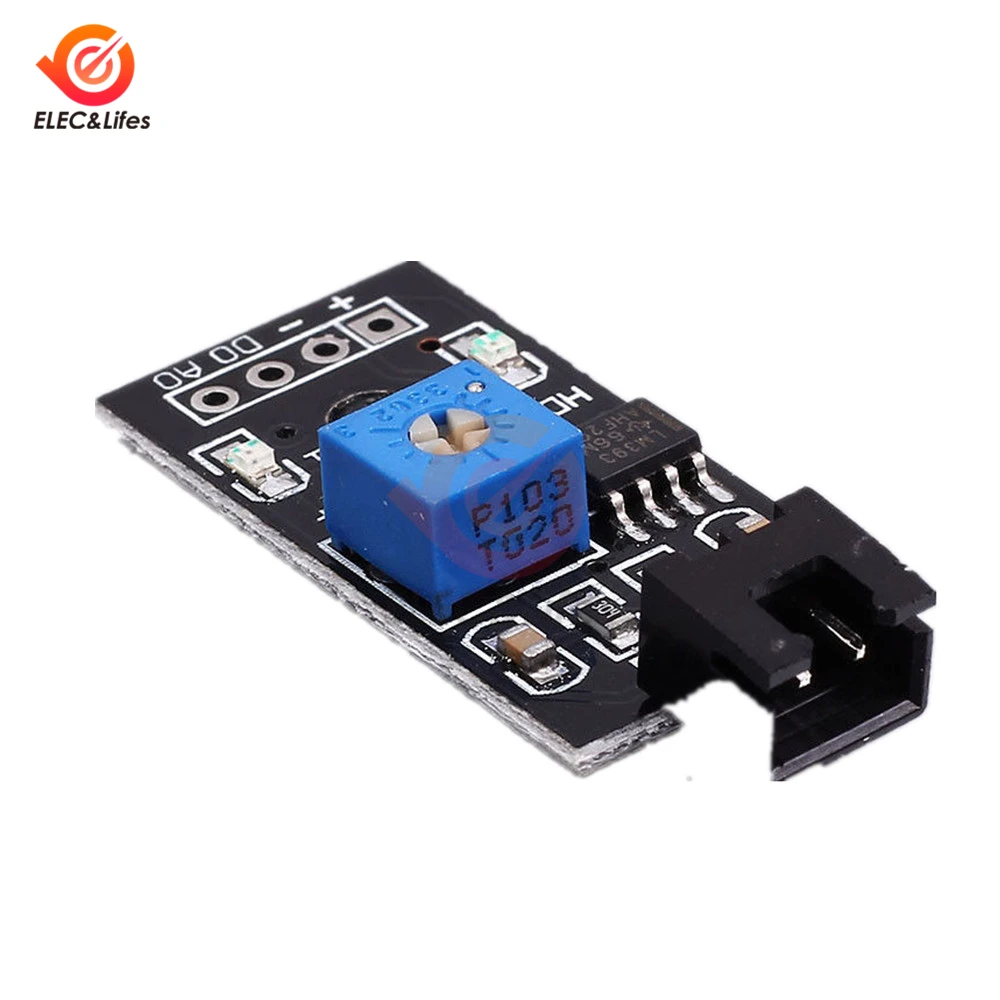

2. По часовой стрелке/против часовой стрелки Отрегулируйте синий потенциометр, он может улучшить/уменьшить чувствительность обнаружения. Возьмите «тепловой датчик» в качестве примера, если по умолчанию 25 градусов Цельсия триггер, сделайте вывод низкий уровень действителен; После регулировки по часовой стрелке, то есть, когда температура ниже 25 градусов Цельсия, он может вызвать; если Регулировка против часовой стрелки, то более 25 градусов Цельсия может вызвать
3. Когда по часовой стрелке подстраивается потенциометр к выходному Индикатору «S» включен, он представляет диапазон регулировки превзошел порог тестирования; Если счетчик по часовой стрелке регулируется до его максимального расширения, он превосходит порог. При регулировке, пожалуйста, не позволяйте им превысить порог, или он не может использоваться нормально. Регулировка потенциометра используется только для порта do, это не имеет отношения к выходу AO
4. Выход АО является аналоговым значением (напряжение), и он может обнаруживать через MCU AD порт.
Когда обнаруженное значение больше, чем заданное значение, сделайте вывод низкого уровня, Триод будет подключен и нагрузка будет работать. 1K-резистор с ограничением тока, а 10K-резистор
Посылка включает в себя:

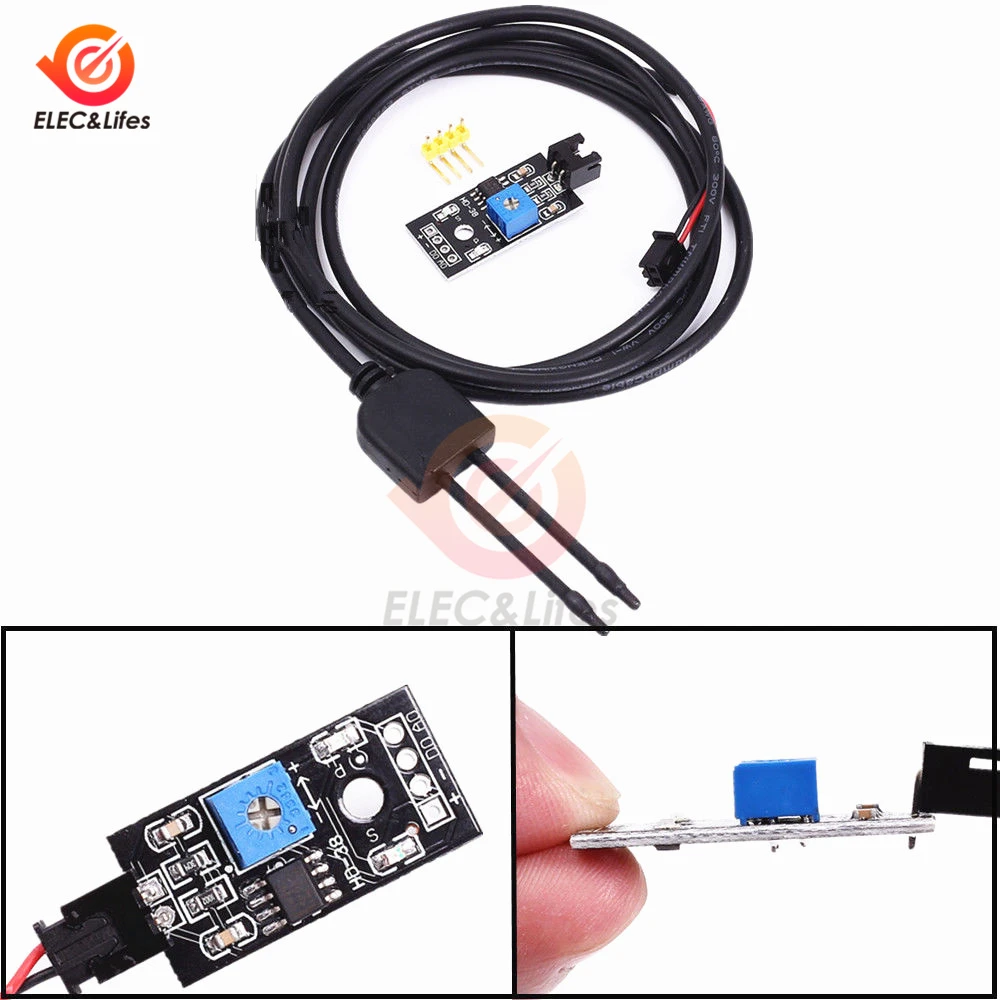

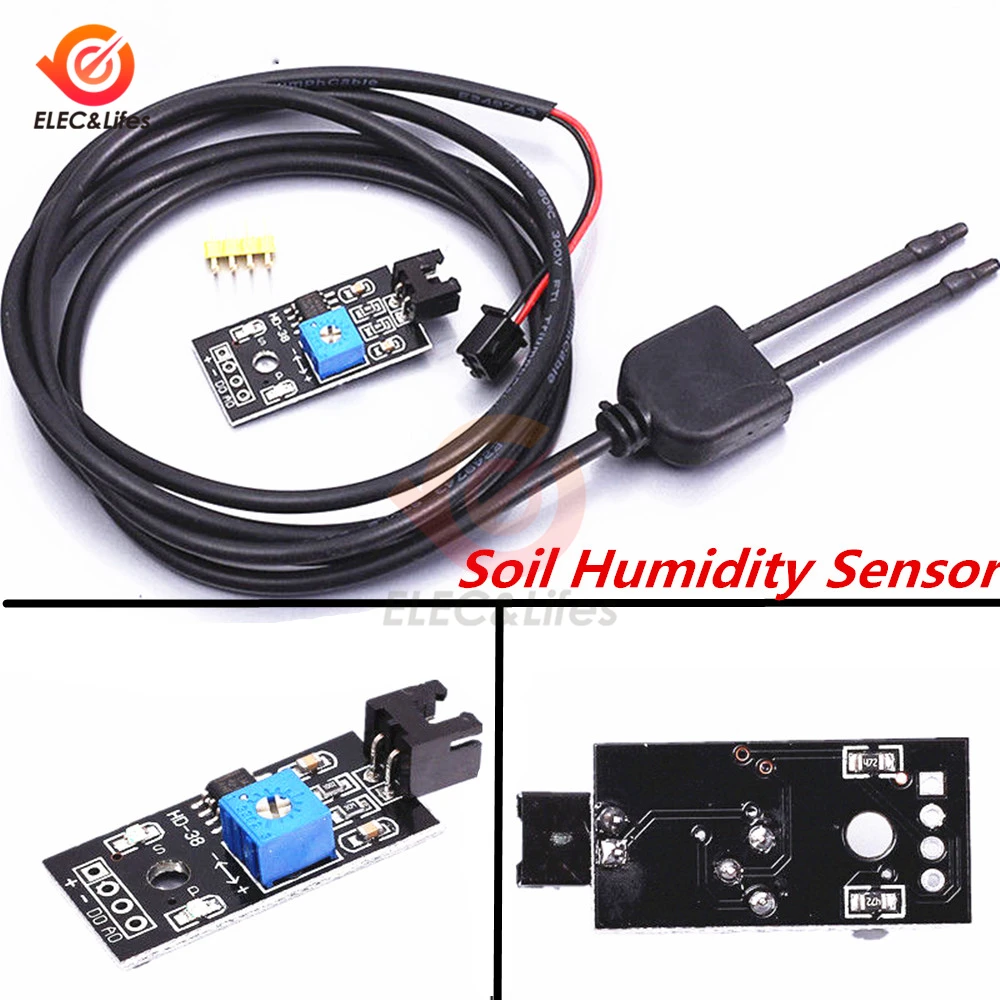

1 х модуль датчика влажности почвы с гигрометром
1 x зонд

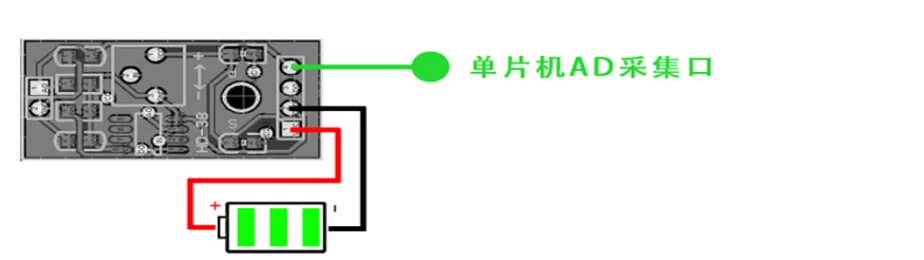

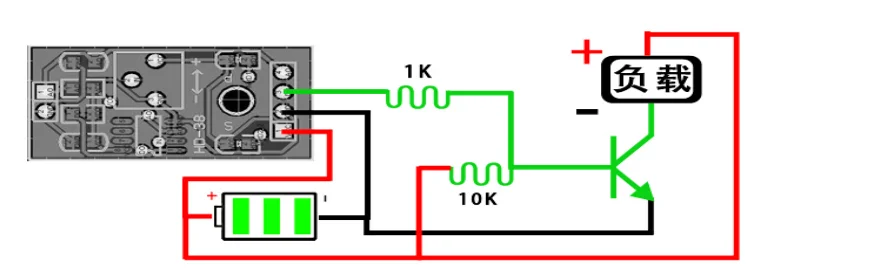

Способ подключения:
Принцип работы:Когда датчик обнаружения превышает заданное значение, выходите на низкий уровень, транзистор включен, и нагрузка работает. 1K-это ограничительный резистор тока, а 10K-это Тяговый резистор DO port.
Не нужно слишком много сложных схем, порт AO может напрямую собирать напряжение через AD порт микроконтроллера.
