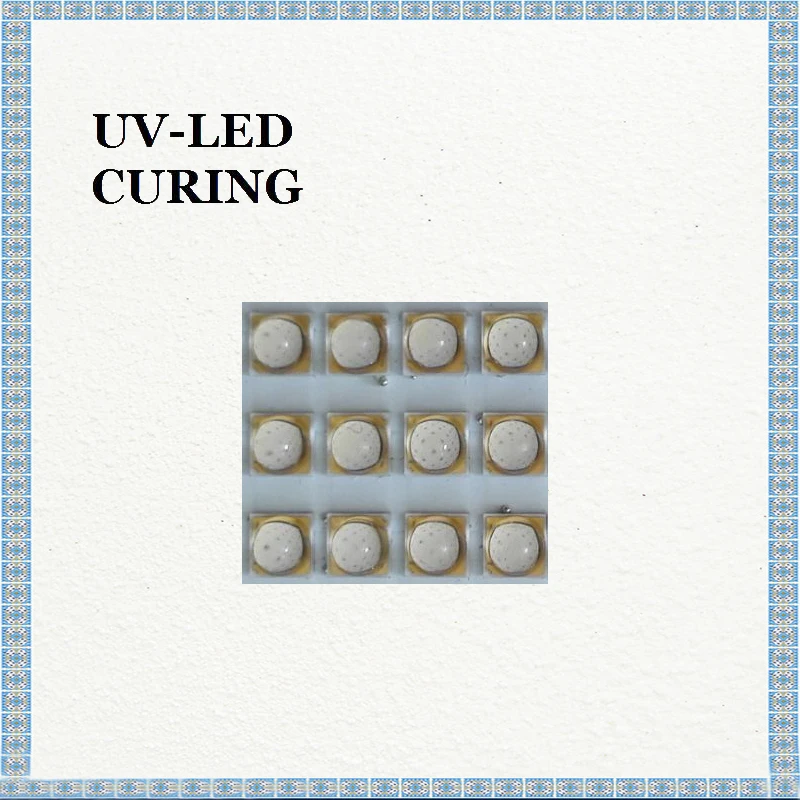

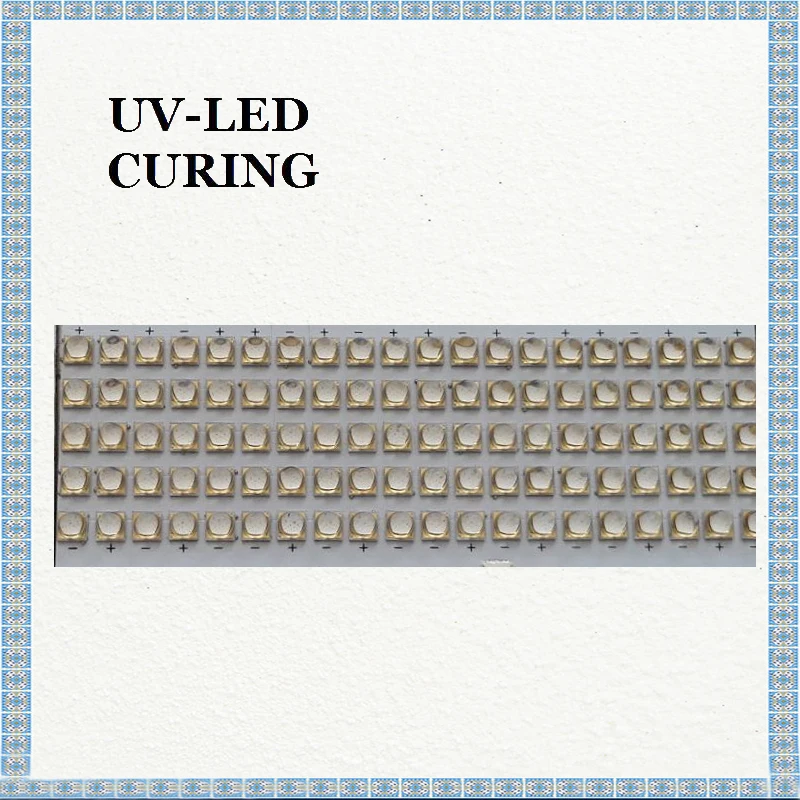

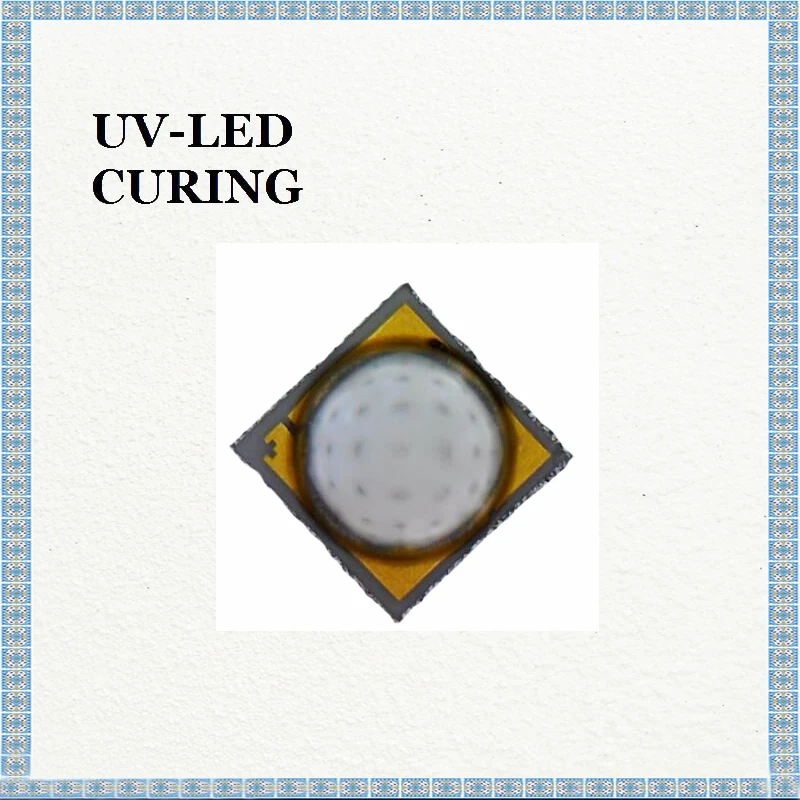

Ультрафиолетовый светодиодный фонарь LG 395 нм 3 Вт 1300 МВт используется для УФ

Ультрафиолетовый светодиодный фонарь LG 395 нм 3 Вт 1300 МВт используется для УФ

Подробнее о продукте для LG 395nm UV светодиодный 3W 1300mW светодиодный UV свет

Высокая Мощность УФ светодиодный 395nm Угол обзора (направленность): типичный вкус 55 °, специализирующихся на УФ отверждения чернил, большой печатного станка, УФ-светодиодный Поворотных Пресс леча светильник источника. Ш: leduvcuring.com P : + 86-18924372460 Дженнифер Как WhatsApp/Skype. При необходимости, пожалуйста, свяжитесь с нами для получения подробных спецификаций и параметров. Применение 395nm UV светодиодный 3W 1300mW используется для УФ-печати покрытия УФ-фонарь УФ-отверждения, УФ-отверждения чернил, фото-катализатора, светильник датчика и т. Д.

Особенности LG 395nm Ультрафиолетовый светодиодный свет

-Тип крепления поверхности: 3,40 × 3,40 × 3,34 (L×W×H, единица измерения: мм) -Угол обзора (направленность): Типичный 55 ° -Методы пайки: Pb-Free IR-Reflow пайка

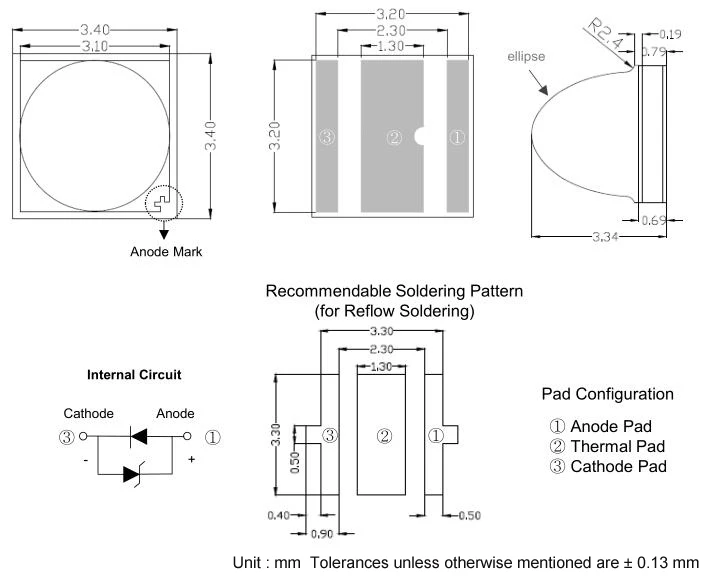

Габаритные размеры LG УФ-отверждающее оборудование светильник источник

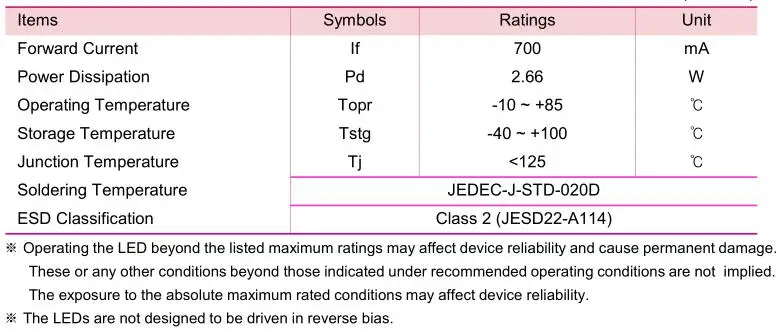

Абсолютное максимальное рейтинги

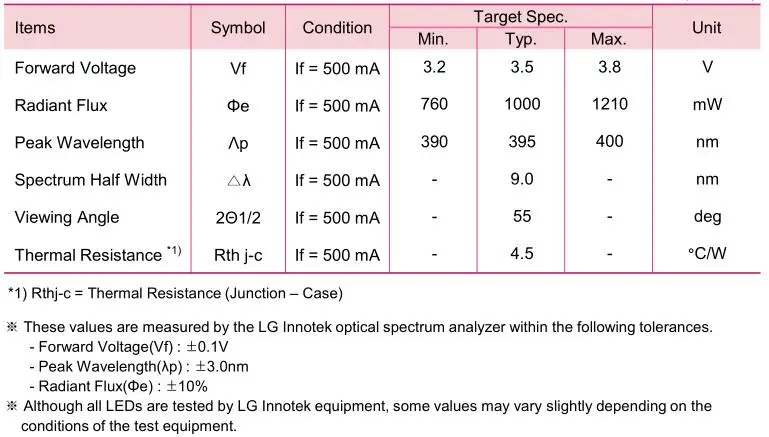

Электрооптические характеристики

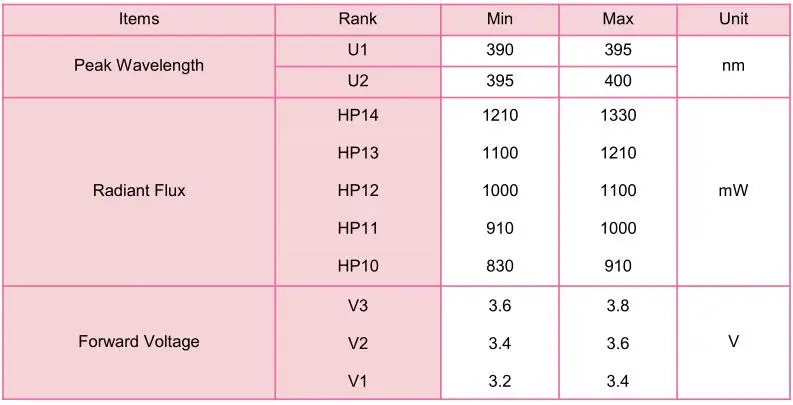

Bin структуры

Forward передний ток = 500 мА Method метод определения имени: см. Следующий пример Ранг Название: U1-HP12-V2 -Пиковая длина волны = U1 -Лучистый поток = HP12 -Прямое напряжение = V2

Детали и условия проверки надежности

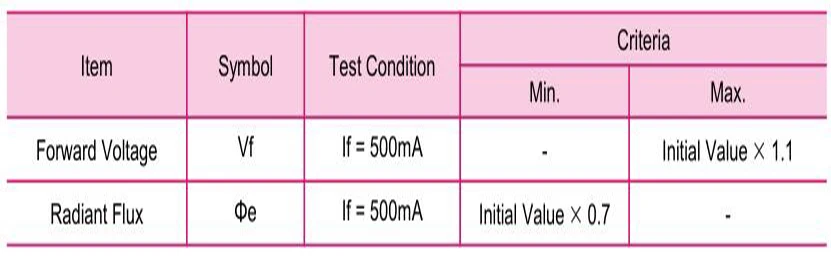

1. Критерии разрушения

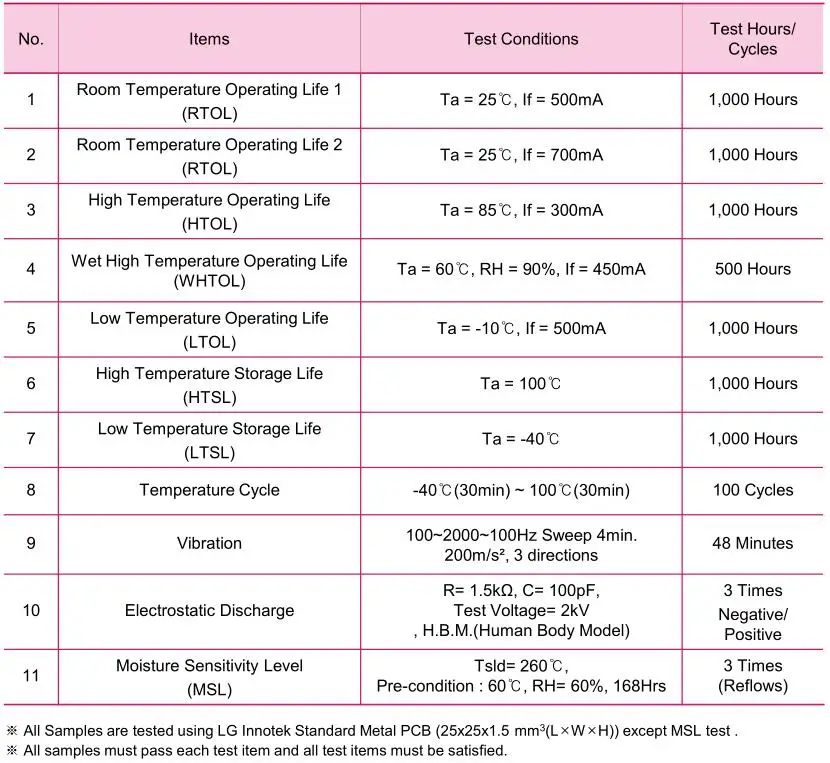

2. Надежность Тесты

Меры предосторожности по Применение

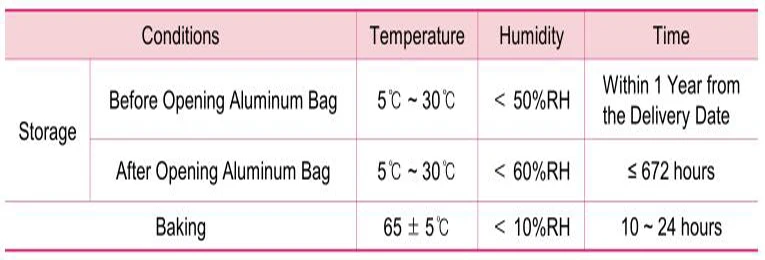

1. Влагонепроницаемая посылка -. Посылка SMD может испаряться и расширяться во время пайки. -. Влажность может повредить оптические характеристики светодиодов из-за инкапсуляции. 2. При хранении

-. Светодиоды должны храниться в чистой среде. Если светодиоды хранятся в течение 3 месяцев или более после отправки из LGIT, для хранения следует использовать герметичный контейнер с азотным газом. -. При хранении светодиодов после открытия алюминиевого пакета, восстановите уплотнение с влагопоглощающим материалом внутри 3. Во время Применение -. Светодиодный индикатор должен избегать прямого контакта с опасными материалами, такими как сера, хлор, фталат и т. д. -. Металлические детали на светодиодный экран могут ржаветь при воздействии коррозионных газов. Поэтому во время эксплуатации и хранения следует избегать воздействия коррозионных газов. -. Посеребренные металлические детали также могут быть подвержены воздействию не только коррозионных газов, излучаемых внутри конечных продуктов, но и газов, проникающих из внешней среды. -. Экстремальные условия, такие как внезапные изменения температуры окружающей среды или высокая влажность, которые могут вызвать конденсацию, необходимо избегать. 4. Для очистки -. Не используйте кисти для очистки или органических растворителей (i.e. Ацетон, TCE и т. д.) для стирки, так как они могут повредить смолы светодиодов. -. Изопропиловый Спирт (IPA) является рекомендуемым растворителем для очистки светодиодов под следующим Условия. Состояние очистки: IPA, макс. 25 ℃ × 60 сек Макс. -. Ультразвуковая чистка не рекомендуется. -. Предварительная проверка должна проводиться с фактическим процессом очистки, чтобы убедиться, что процесс не повредит светодиоды. 5. Термальность Управление -. Тепловая конструкция конечного продукта должна быть серьезно рассмотрена, особенно в начале процесса проектирования системы. -. Генерация тепла сильно зависит от входной мощности, термостойкости печатных плат и плотности СВЕТОДИОДНЫЙ-массива в сочетании с другими компонентами. 6. Статического электричества -. Настоятельно рекомендуется напульсники и антистатические перчатки, и все устройства, оборудование и оборудование должны быть правильно заземлены при обращении со светодиодами, которые чувствительны к статическому электричеству и всплеску. -. Меры предосторожности должны быть приняты против перенапряжения на оборудование, которое монтирует светодиоды. -. Необычные характеристики, такие как значительное увеличение утечки тока, уменьшение напряжения включения или неэксплуатация при низком токе, могут возникнуть при повреждении светодиодный индикатор. 7. Электростатический Разряд (ESD) -Светодиоды чувствительны к статическому электричеству или перенапряжению и току. Электростатический разряд может повредить светодиодный чип. Кроме того, это может повлиять на надежность, это время жизни Светодиодный посылка. При обращении со светодиодами активно рекомендуются следующие меры против ESD: 1) Пожалуйста, носите ремешок на запястье, антистатическую одежду, одежду для ног и перчатки. 2) Пожалуйста, установите заземленные или антистатические полы краски, Заземление или способность защиты от перенапряжения -Оборудование и инструменты для рабочей станции. 3) Защита от ЭСР-рабочий стол/скамейка, коврик из проводящих материалов. -Требуется соответствующее заземление для всех устройств, оборудования и техники, используемых в сборке продукта. Пожалуйста, примените защиту от перенапряжения после рассмотрения при проектировании коммерческих продуктов (модуль отверждения и т. д.). -Если инструменты или оборудование содержат изоляционные материалы, такие как стекло или пластик, настоятельно рекомендуется принять следующие меры против ОУР: 1) рассеивание статического заряда с проводящими материалами 2) предотвращение образования заряда с помощью влаги 3) Подключите ионизирующие вентиляторы (ионизатор) для нейтрализации заряда -Клиенту рекомендуется проверить, повреждены ли светодиоды ESD при выполнении проверки характеристик светодиодов в приложении. Светодиодный индикатор может быть обнаружен при проверке напряжения (измерении) при низком токе (≤ 1 мА). -ESD поврежденные светодиоды могут иметь ток при низком напряжении. * Критерии отказа: Vf <2,0 V при If = 0.5mA. 8. Рекомендуется цепи -. Ток через каждый светодиодный индикатор не должен превышать абсолютную максимальную оценку при проектировании схем. -. В общем, могут быть различные перенапряжения для светодиодов. Разное прямое напряжение параллельно с помощью одного резистора может привести к различным передовым токам для каждого светодиодный, который также может выводить различные значения светового потока. В связи с плохой чехол, скачков напряжения и питания может превысить абсолютное максимальное рейтинги, которые могут подчеркнуть светодиодов. Матричная схема с одним резистором для каждого светодиодный схема рекомендуется, чтобы избежать колебаний светового потока.

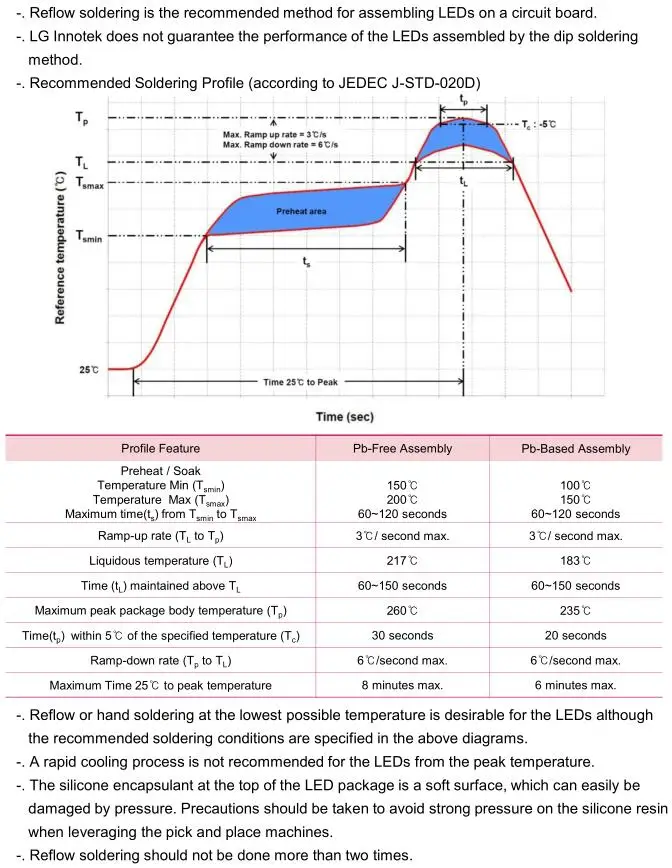

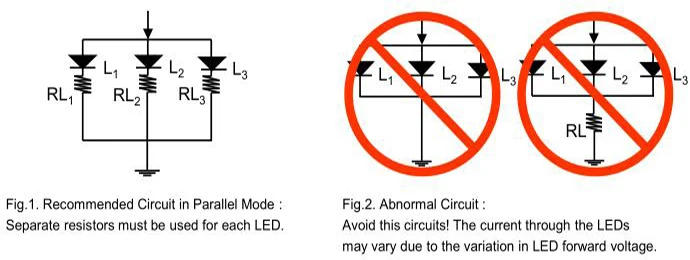

-. Схемы вождения должны быть разработаны, чтобы управлять светодиодами только при прямом смещении. -. Обратное напряжение может повредить Диод Зенера, что может привести к потере светодиодный индикатор. -. Рекомендуется использовать светодиоды с драйвером постоянного тока для светодиода. 9. Пайка условия

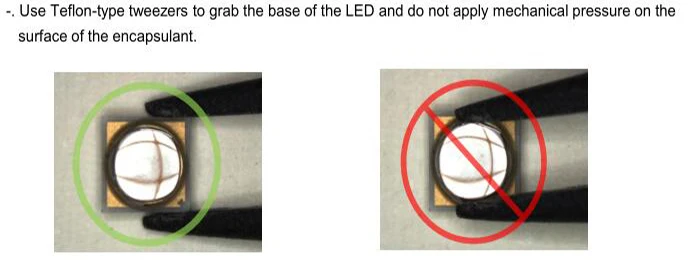

10. Паяльник -. Рекомендуемое состояние составляет менее 5 секунд при 260 ℃. -. Время должно быть короче для более высоких температур. (+ 10 ℃ → -1 сек). -. Отвод мощности паяльника должен быть ниже 15 Вт, а температура поверхности устройства должна контролироваться при температуре 230 ℃ или ниже. 11. Глаз Безопасность руководящие принципы -. Не смотрите непосредственно на светильник при включении светодиодов. -. Будьте осторожны, чтобы избежать риска повреждения глаз при изучении светодиодов с помощью оптических инструментов. 12. Ручной обработки
