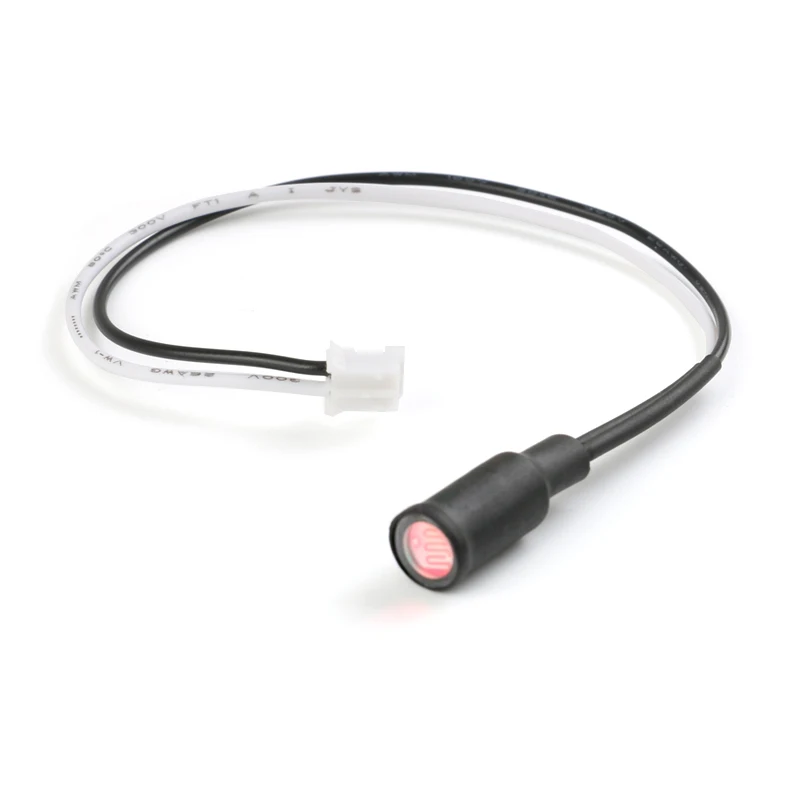

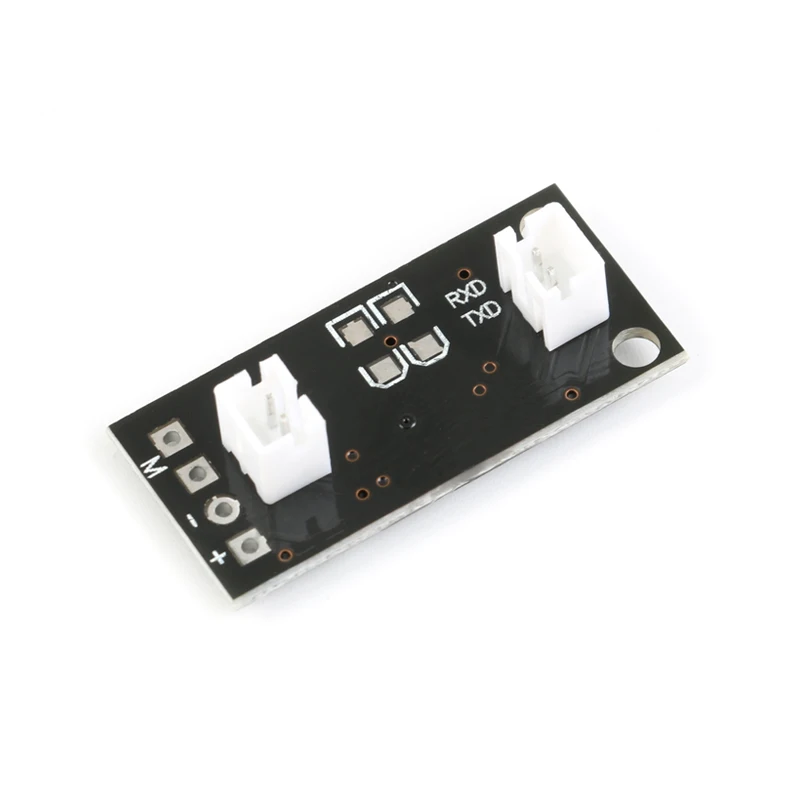

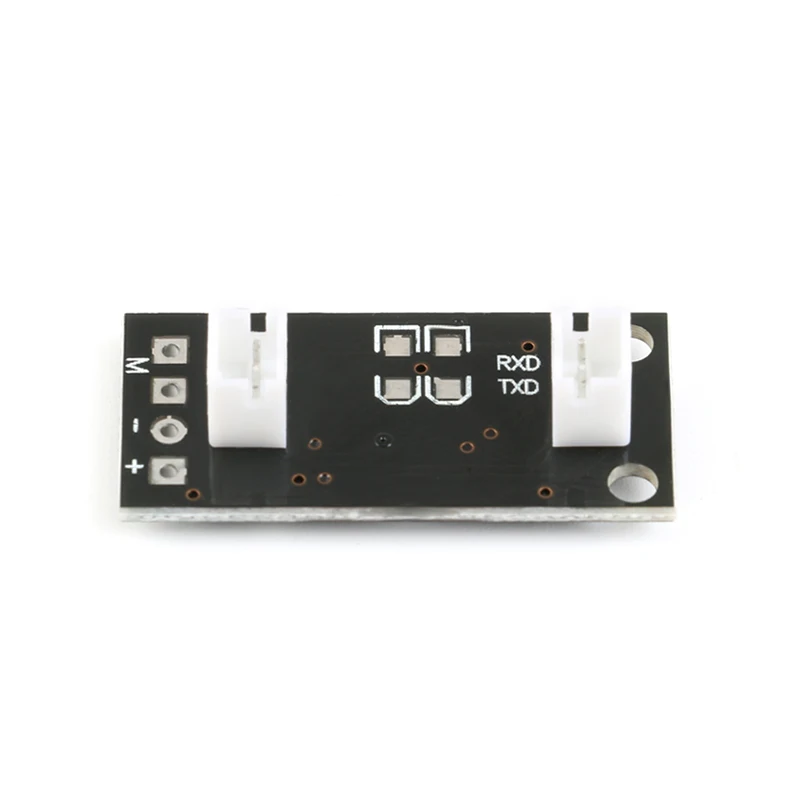

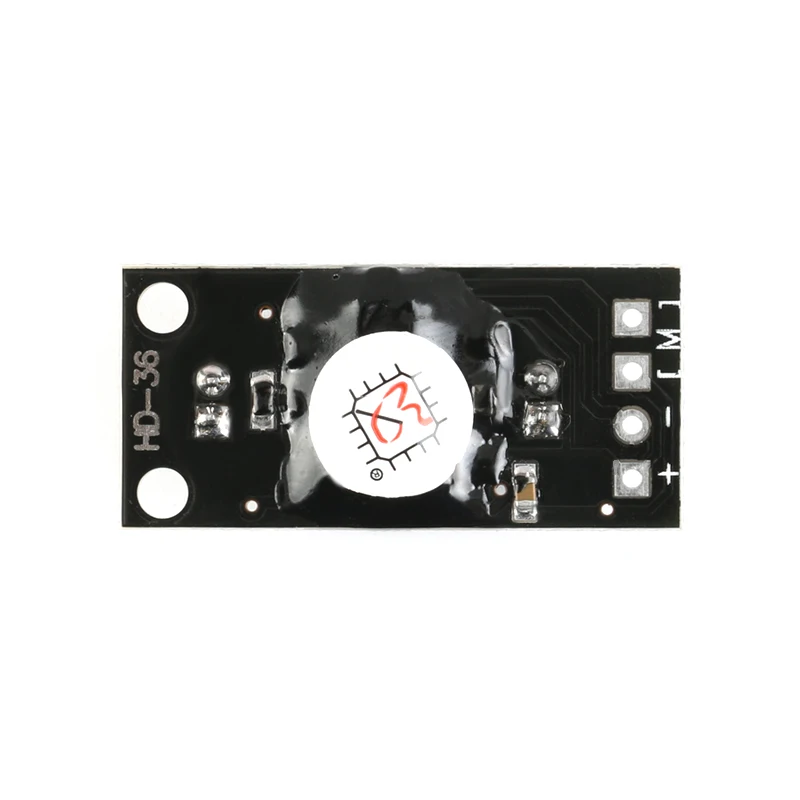

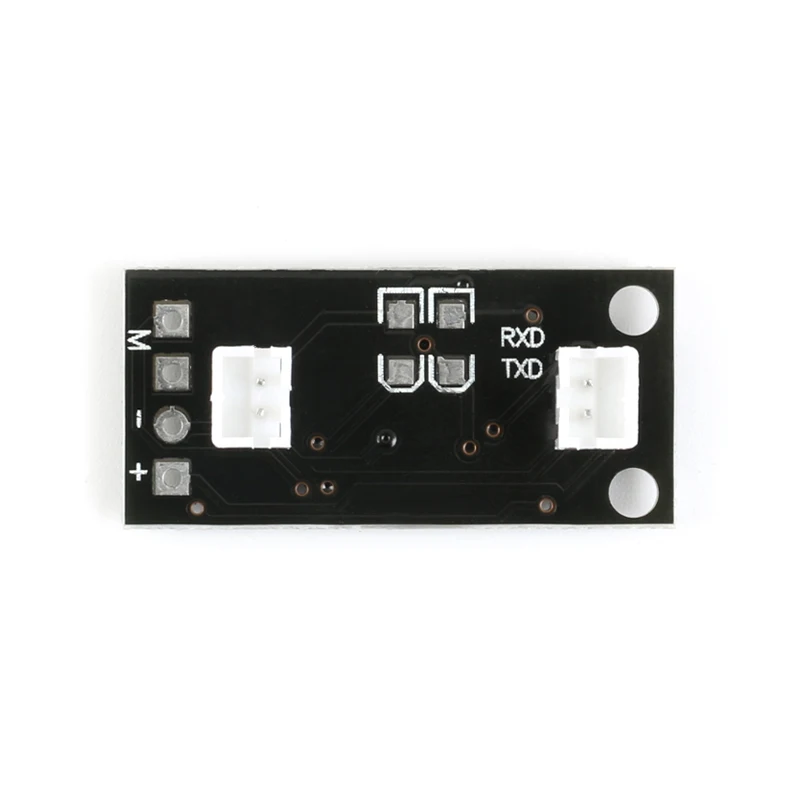

Параметры: Название: одноосевой светильник, плата для отслеживания источника Размеры: 35*16*1,2 мм Напряжение: 5-5.5VDC Ток: <1,5a Интерфейс: питание + мотор M Принцип: Используйте непроходимость на фоторезисторе. Когда светильник наносит удар о непроходимость, образуя тень, и светильник с одной стороны формирует разницу с другой, двигатель Управляется, чтобы найти баланс, то есть, светильник расположен в центре. Длина линии: 15 см     Существует два вида подключения: В источника питания используется 5-5,5 V DC источника питания с силой тока меньше, чем 1.5A.   В моторе работает мотор-редуктор. Чем медленнее скорость, тем лучше. Владелец использует «JGY370 6V». Когда источник питания 5 В, нагрузка не тяжелая, а скорость стабильная. Если скорость двигателя слишком быстрая, это может привести к выравниванию двигателя с центром источника, светильник, но качается влево и вправо, но не трясется. Эта схема использует короткую задержку от тряски.   Когда двигатель и плата подключены, положительные и отрицательные полюсы не разделены. Когда двигатель вращается в обратном направлении, к источнику, светильник, линия двигателя может быть изменена.   В источника питания должна регулироваться до 5,5-5,5 V и не может быть напрямую подключены к панели солнечных батарей.   Примечание: Как показано на рисунке, Фоточувствительный зонд находится на одной и той же поверхности, и выше используется маленькая тень сиденья солнечной панели. Когда уровень интенсивности левого зонда светильник выше, чем правая сторона, мотор поворачивается налево, пока два зонда не сбалансируют значение. Размер тени зависит от угловой точности источника, на котором работает светильник. Это самое лучшее для того чтобы охватывать обе зонды в одно и то же время.Точность угла отслеживания связана с позицией размещения зонда, углом и размером тени.
