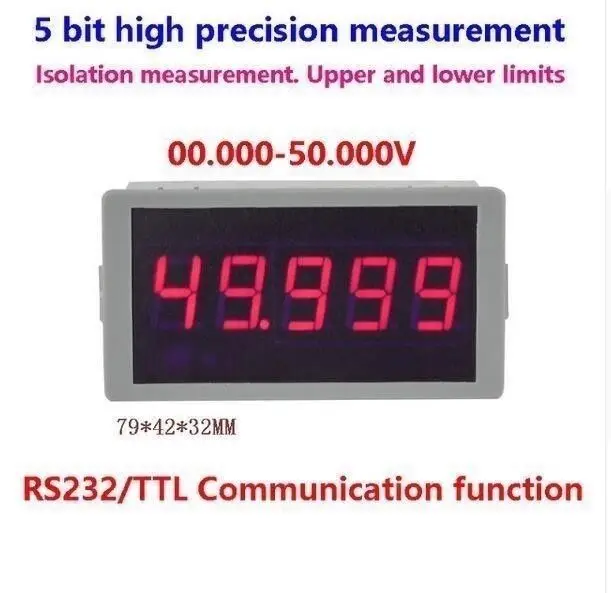

Особенности:
Диапазон измерения:00,000-50,000 в
Рабочая температура: -10 ℃ ~ 60 ℃
Рабочее напряжение: DC5V
Рабочий ток: <50 мА
Точность измерения: 0.01%(+/-2)
Измерение импеданса: 1MΩ
Частота обновления: 5 раз/секунду
Вес нетто: 65 г
Режим отображения: 5 бит 0,56 дюйма LED
Цвет дисплея: красный
Габаритные размеры: 79 мм * 42 мм * 32 мм (Д * Ш * В)
Размер отверстия: 76,5 мм * 39,2 мм
Длина провода: 13 см
Описание товара:

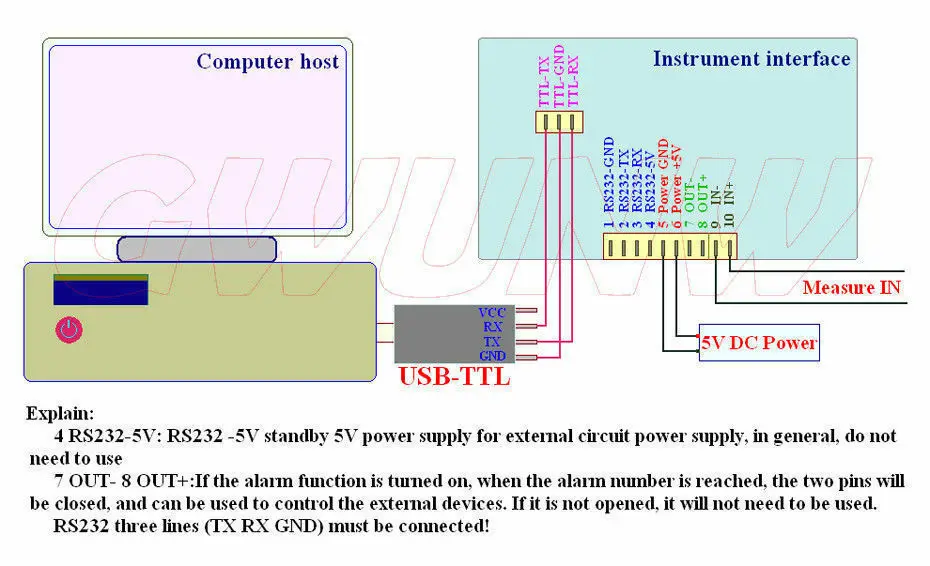

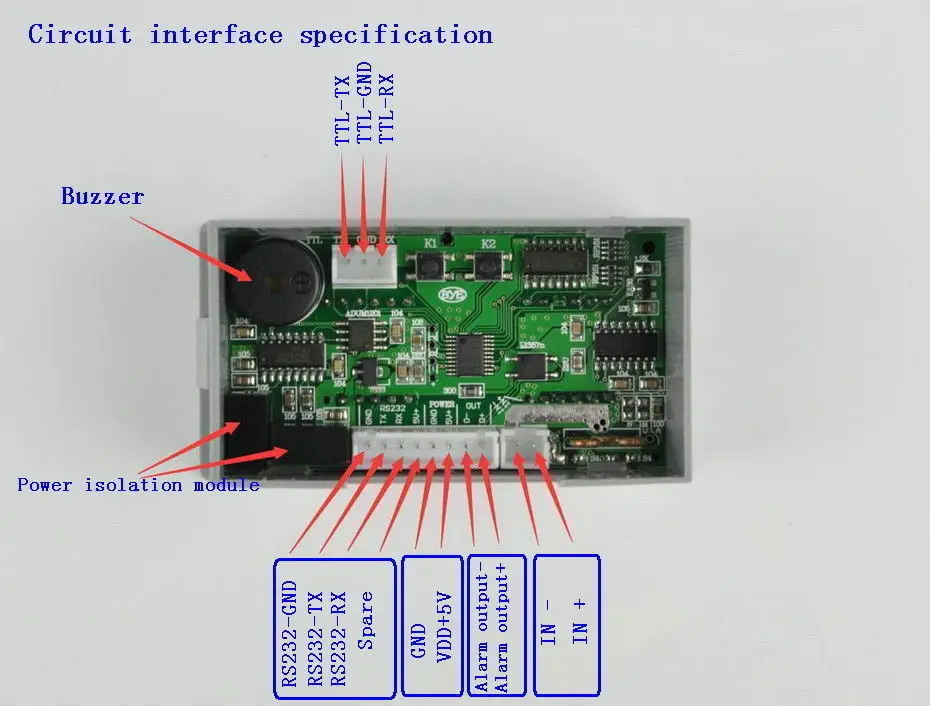

Этот инструмент подходит для измерения высокой точности, имеет идеальный интерфейс связи в то же время, внешний выходной порт RS232, внутренний модуль также имеет резервный TTL уровень розетки. Порт RS232 может напрямую общаться с ПК, также может быть multimachine параллельной связи с ПК (должен быть оснащен конвертером RS232 и RS485, собственный модуль с выходом 5 В может использоваться в качестве дополнительного адаптера питания RS485). Для реализации данных удаленного сбора. В то же время имеют различные гибкие настройки параметров. Высокая точность и множество практичных инструментов.
Счетчик принимает полную изоляцию. [Внешняя рассылка, устройство работает с портами измерения мощности, выходной контроль, все четыре канала изоляции]. Может сэкономить для клиента, чтобы добавить изоляционное оборудование. Стоимость модуля в системе, может использовать общую мощность для источника питания. Может закончиться в любом положении, как измерение мультиметра. Если оснащен конвертером RS232 и RS485, также без использования изоляции.
При точных измерениях в то же время, вы можете установить верхние и нижние значения, когда разрешено сообщать полиции, один раз больше, чем верхний предел или ниже нижнего предела, это будет звучать сигнал тревоги, в то же время, фотоэлектрическая изоляция низкого уровня переключатель сигнала выхода (Поглощаемый 50 мА тока), удобная вам ситуация в системе обработки своевременно.
Инструмент с высокоточным AD преобразователем, для обеспечения точных данных измерений, имеет пять точных дисплеев, может обновлять данные в шесть раз в секунду. В то же время вы также можете настроить в соответствии с привычками на обычный дисплей в четыре с половиной режима. В четырех с половиной режимах положение дисплея можно регулировать с помощью кнопок десятичной точки, эта функция может быть удобной и особыми требованиями отдельных пользователей.
1. Ключевая функция:
Есть две клавиши K1 и K2. Внутри оборудования используется для регулировки настроек. Дважды щелкните K2, экран дисплея CH11, CH - 1 CH для настройки проекта, нажмите K1, K2 или выберите необходимость настройки проекта. Дважды нажмите на K2, снова в пункт окончательной регулировки, нажмите на параметры K1, K2 или Настройте в соответствии с вашими потребностями. Дважды щелкните на выходе K1. Параметры будут автоматически сохранены. Исключением: CH - 11, функция заключается в том, чтобы восстановить заводское состояние. После входа в CH - 11 нажмите кнопку K2 recovery factory и exit.
CH-1 Настройка адреса связи
Ch-2 значение измерения нулевая коррекция
Ch-3 значение измерения точно настроено
Ch-4 Регулировка десятичного положения (воспроизведение в 4-битном режиме)
Ch-5 порог крышки
Ch-6 нижний предельный клапан
CH-7 колпачок клапана значение действия (зуммер и выход) переключатель
CH-8 нижний пороговый клапан значение действия (зуммер и выход) переключатель
CH-9 выбор скорости передачи данных
Ch-10 режим отображения (переключение полурежима 5 и 4)
CH-11 восстановления заводского статуса
Ch-12 порог без нагрузки, игнорирующий сигнал тревоги (когда он находится ниже этого значения, это не повлияет на сигнал тревоги, когда он 0).

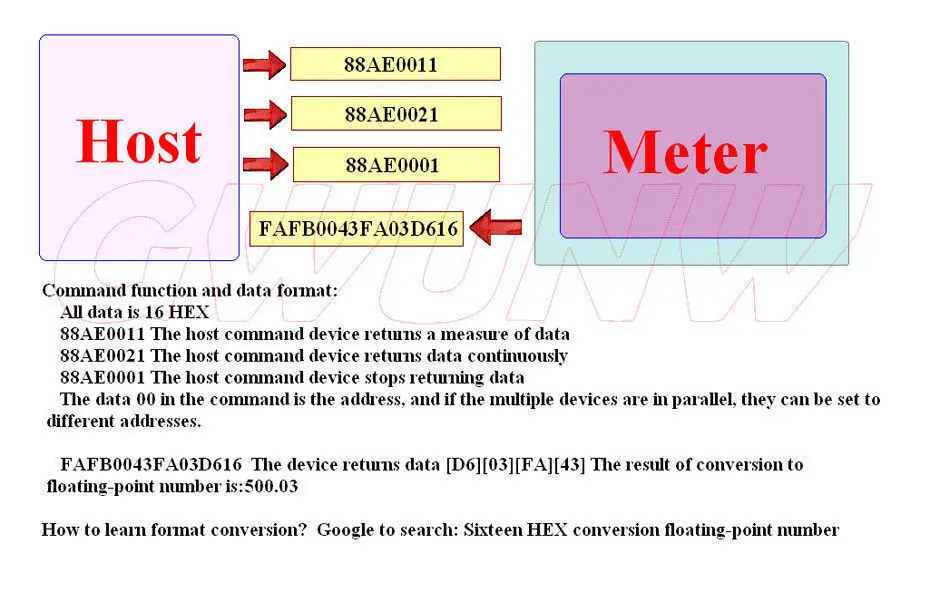

2. Протокол связи:
Скорость передачи данных составляет 9600, который может быть установлен сам по себе
О: Работа хоста (ПК) на оборудовании
Данные устройства с одним считыванием (после того, как устройство получит эту команду, отправьте одну информацию на хост-сервер и вернитесь в состояние ожидания)
0x88 + 0xAE + адрес устройства + 0x11 экземпляр: 88AE0011
B: непрерывное Считывание данных устройства (после получения этой команды устройство будет отправлять данные на хост непрерывно со скоростью 6 групп в секунду)
0x88 + 0xAE + адрес устройства + 0x21
C: остановите выходные данные устройства, и эта команда останавливает выход независимо от того, какое устройство в настоящее время работает
0x88 + 0xAE + любой байт + 0x01
D: устройство возвращается в формат данных хоста (ПК)
0xFA + 0xFB + адрес устройства + байт данных 0 + байт данных 1 + байт данных 2 + байт данных 3 + контрольный байт
Данные состоят из четырех байтов, которые должны быть преобразованы в номер плавающей точки для отображения данных. Контрольный байт является результатом добавления 4 байтов данных.
Примечание: когда клапан установлен и разрешен к перемещению, он будет продолжать звонить, выход низкого уровня поддерживается, будильник автоматически остановится, когда состояние тревоги будет потеряно.

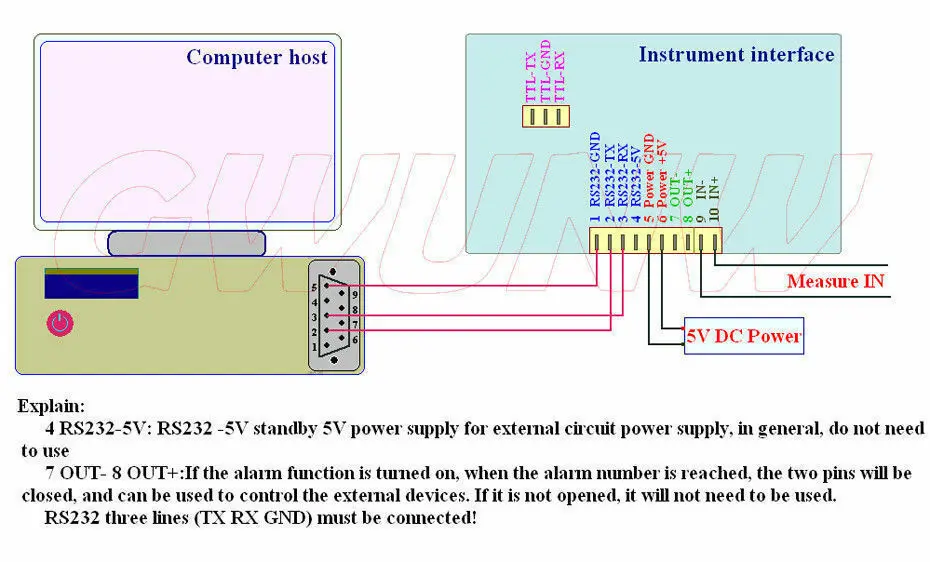

Теплая подсказка: на каждом заводе устройства указан адрес рассылки 0x00, поэтому, когда вам нужно несколько устройств параллельно, сначала нужно настроить хороший адрес. Каждая часть RS232 и RS485 конвертер (товары не содержат RS485 конвертер) 9-контактный порт подключения устройства, необходимо поменять 2 или 3 футов должным образом рассылку. Пассивный преобразователь обычно является последовательным портом тока 4 фута или 7 футов работы, поэтому устройства должны 5 в источник питания подключен к 4 фута или 7 футов, В противном случае конвертер может не работать.
Некоторые новые реакции не знают, как поместить четыре байта данных в заголовок показывает проблему с номером с плавающей точкой, преобразование языка микроконтроллера C приведено таким образом, пожалуйста, сделайте свою собственную ссылку. [Способ трансформации-это программирование, а не специальное соглашение]
Флуоресцентный
/Язык Singlechip C получает 4 байта и преобразуется в примеры с плавающей точкой
/Шаг 1: определение Союза
Союз
{
Поплавок data_rx;
Uchar a[4];
Данные;
/Шаг 2: назначьте полученные четыре байта в массив union
Данные. a[0]= байт данных 0;
Данные. a[1]= байт данных 1;
Данные. a[2]= байт данных 2;
Данные. a[3]= байт данных 3;
/Шаг 3: Прочтите номер плавающей точки в соединении
Floating_point_number = data.data_rx;
Флуоресцентный
Примечание: Команда отправки должна быть шестигранной, а не отправкой.
![$_10]()
![rf]()
![SAF]()
Содержимое упаковки
100% Новый бренд
1X5 бит Высокоточный вольтметр RS232 Серийный сигнал тревоги тестер напряжения
