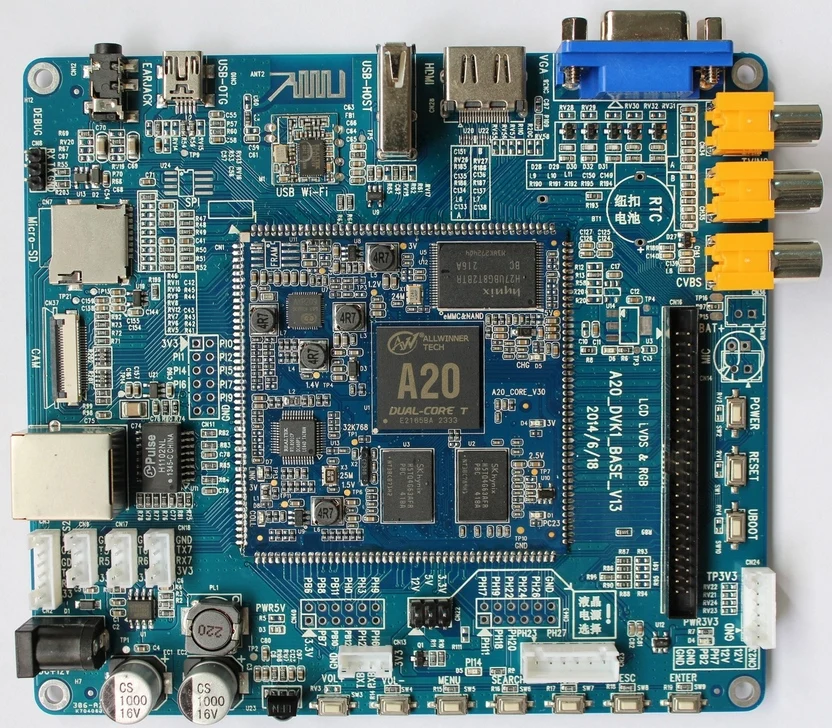

ARM CORTEX-A7 двухъядерный оценочный Совет/Совет по развитию штамп отверстие формы

---

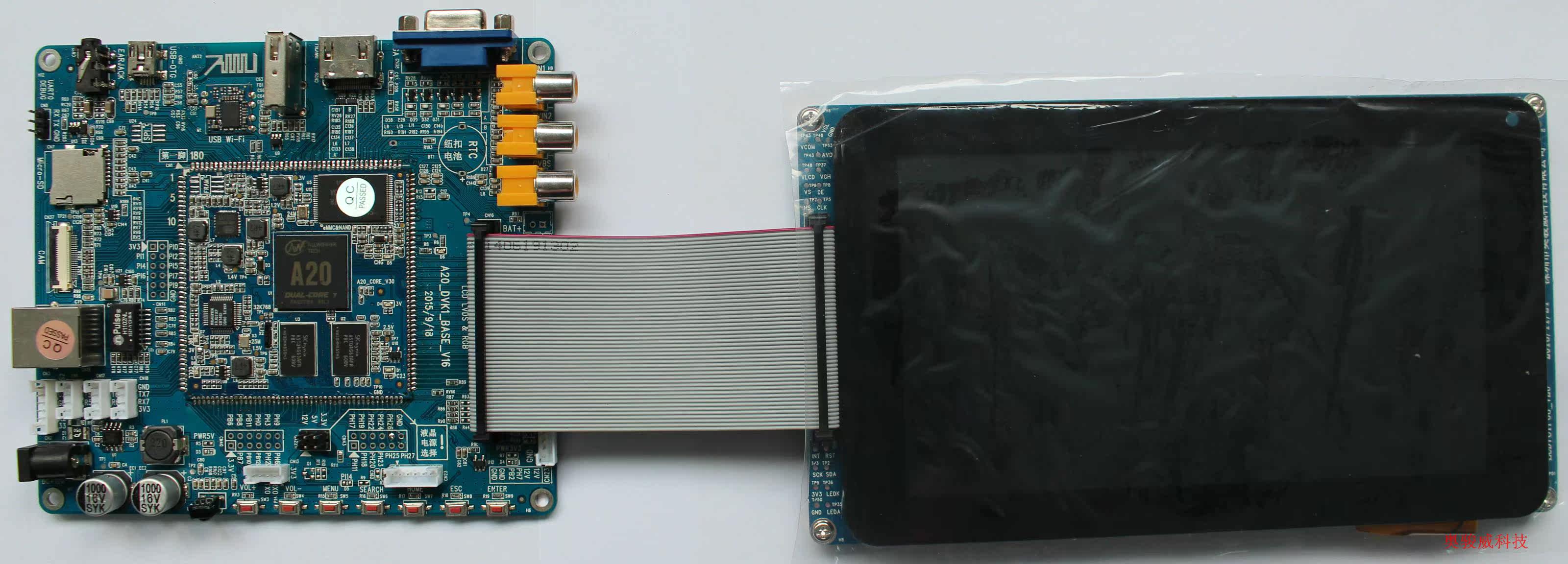

Двухъядерный оценочный щит с открытым исходным кодом ARM CORTEX-A7/Совет по развитию, основная плата в виде отверстий для штампов, Allwinner A20 Процессор: ARM CortexA7/Dual/1 ГГц Память: 1 ГБ DDR3 Память: 4 ГБ NAND флэш-связь: Wi-Fi, 100 м Ethernet порт Операционная система: Android4.2.2 Введение продукта Эта оценочная плата специально разработана для клиентов, которые используют ядро штампа. Он предоставляет полный набор программного обеспечения с открытым исходным кодом и аппаратной информации для облегчения оценки производительности и быстрого развития продукта основной платы. Основная плата оснащена 1 ГБ DDR3 DRAM, 4 Гб Nand Flash, RTL8201 Ethernet и блок питания PMU; Объединительная плата ведет к USB хосту, USB OTG, HDMI, VGA, Wi-Fi Беспроводной Сетевой карте, 100 м проводной сетевой карты, LVDS LCD, RGB LCD, UART, SPI, CVBS, цифровая камера, два телевизора и GPIO интерфейсы.

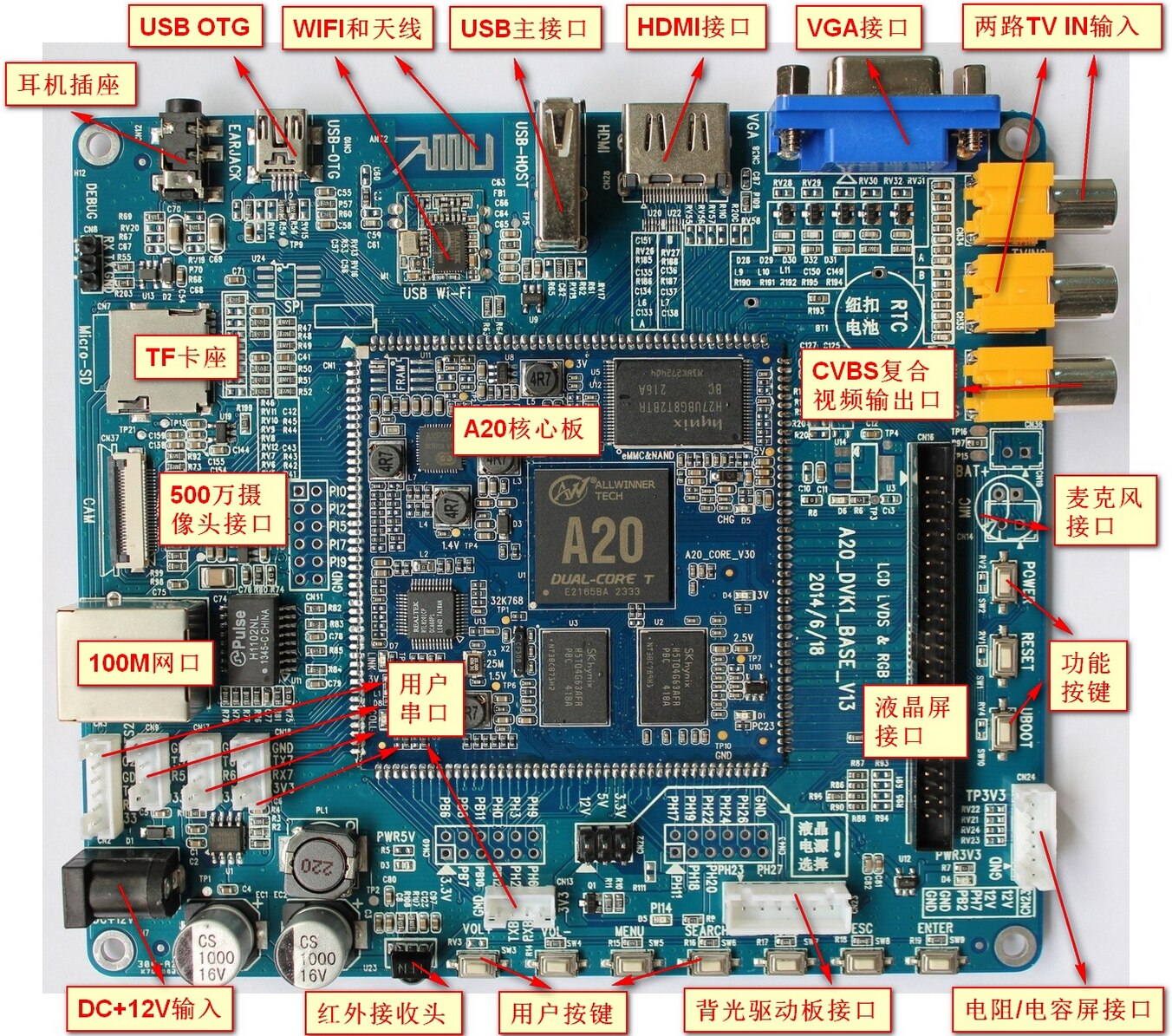

Система программного обеспечения Система Android 4.2.2.     Внешний интерфейс 1, односторонний HDMI цифровой видео интерфейс высокой четкости; 2, аналоговый видеоинтерфейс VGA, максимальная поддержка разрешения 1920*1080; 3, цифровой ЖК-интерфейс, поддержка цифрового RGB или LVDS режима [может быть оснащен 7-дюймовым ЖК-экраном и сенсорным экраном модуля, необходимо приобрести отдельно];         4, четырехпроводный резистивный сенсорный экран, поддержка жесткого двухточечного режима [необходимо изменить сопротивление задней панели для переключения в режим Резистивного Сенсорного экрана]; 5, емкостный интерфейс экрана (IIC + режим прерывания) [интерфейс сенсорного экрана по умолчанию является емкостным режимом экрана]; 6, интерфейс цифровой камеры, может поддерживать до 5 миллионов пикселей [по умолчанию поддерживается камера OV5640, необходимо приобрести отдельно]; 7, два аналоговых входа видеосигнала, формат CVBS; 8, односторонний аналоговый выход видеосигнала, формат CVBS; 9, стерео аудио выход; 10. Односторонний вход микрофона [микрофон оставляет только интерфейсную подкладку, не спаянную]; 11, два usb-интерфейса, один из которых OTG, другой-Хост; 12. Модуль Wi-Fi с помощью чипсета RTL8188ETV со встроенной антенной; 13, 10/100 м совместимый интерфейс Ethernet, стандартный разъем RJ45, с изоляционным трансформатором; 14, пятисторонний стандартный интерфейс UART; 15, один из способов SPI интерфейс, может быть подключен к ферроэлектрической памяти пакета SO8 [по умолчанию не спаян]; 16, 10 пользовательских кнопок, включая кнопку питания, кнопку сброса, кнопку обновления и кнопку пользователя; 17. Один из способов слот для карты Micro-SD; 18, инфракрасная приемная головка; 21, аккумулятор кнопки RTC, может использоваться для экономии времени RTC, потеря мощности не теряется [по умолчанию не сварена]; 22, в общей сложности 36 pin user GPIO порт, с использованием 2,54 мм двухрядного штифта [по умолчанию не сварено]; 23, семь светодиодных индикаторов; 24, 12 В постоянного тока вход питания; Информация с открытым исходным кодом 1. Основная плата является открытым исходным кодом и предоставляет полную схематическую схему в формате pdf; 2, объединительная плата обеспечивает полную версию схемы и схемы PCB, схематическая схема имеет формат OrCAD и формат AD10, PCB имеет формат PADS9.5 и формат AD10; 3. Предоставить подробную информацию и документы по разработке чипов, связанных с чипом; 4, программное обеспечение обеспечивает Android 4.2.2 SDK исходный пакет и инструменты компилятора; 5. Предоставляет инструменты программирования и отладки, а также документы и материалы для среды разработки; 6. Предоставьте большое количество оригинальных документов для разработки в пределах оригинала;
