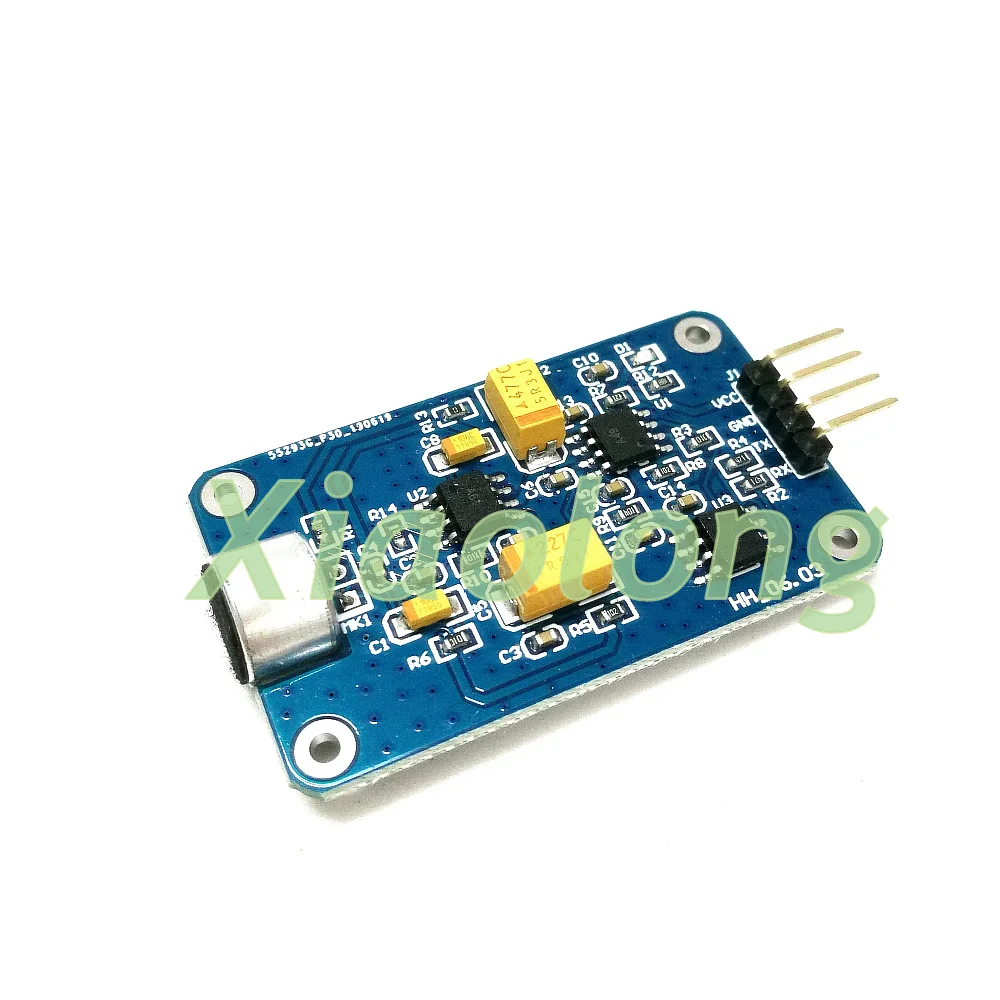

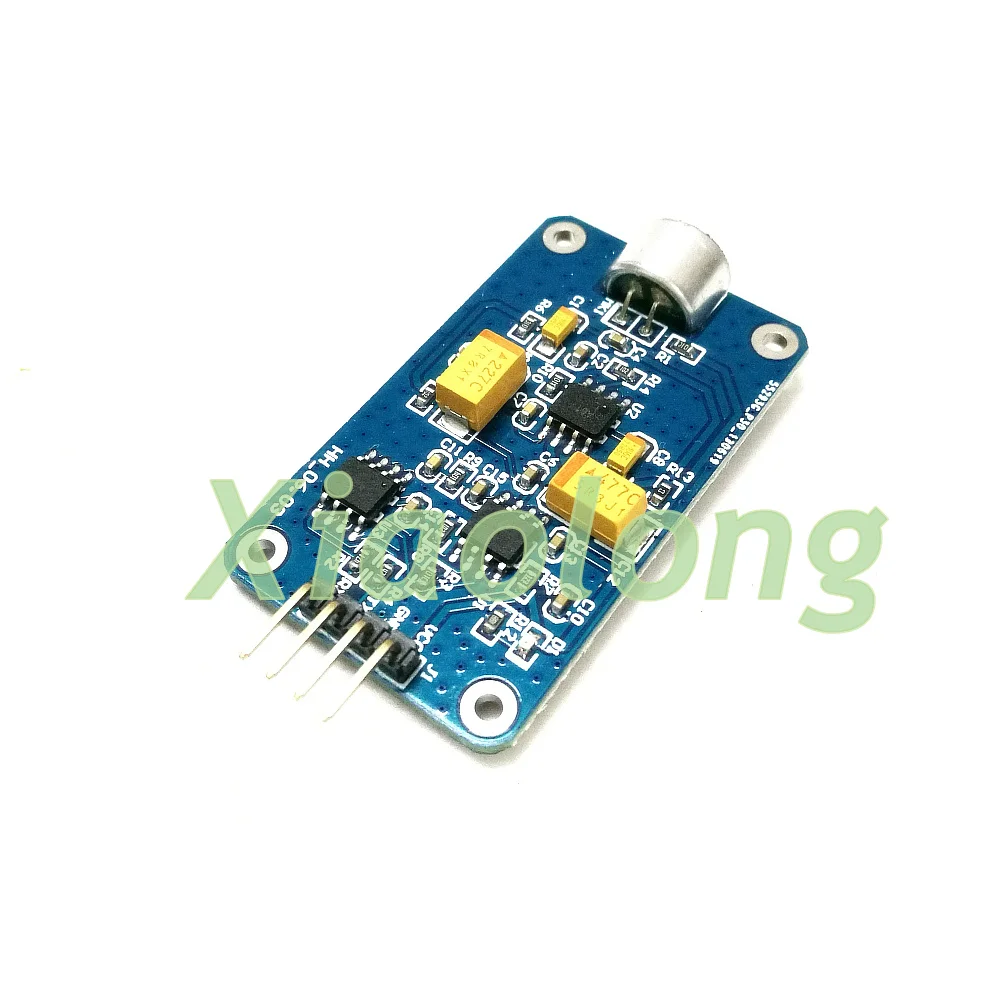

Модуль обнаружения децибел звуковой датчик шумовой модуль измеритель уровня

---



Дополнительные инструкции:   1. Этот модуль представляет собой последовательный ТТЛ-интерфейс, не равный интерфейсу RS232. Если вы хотите вернуть данные помощнику последовательного порта компьютера, вам необходимо преобразовать TTL в RS232. В настоящее время многие клиенты получают Модуль и подключаются непосредственно к компьютеру через последовательный кабель RS232. Это неправильный подход.   2. если вы не знакомы с аппаратным обеспечением, рекомендуется подключить модуль к компьютеру с TTL к модулю RS232, получить данные с помощником последовательного порта, сначала поймите характеристики модуля, а затем подключите к вашей собственной системе управления.   3. Предоставьте справочную программу для этого модуля для вторичного развития. Схема модуля и его программный код не предоставляются. Не возражайте, если клиент не стреляет.   Во-первых, характеристика       Проект   Описание параметров   Номер продукта   HH_06.03   Функция модуля   Обнаружение звуковых децибел   Форма связи   Активный Тип   Рабочее напряжение   DC 5,0 V   Рабочий ток   29ма/5,0 В   Способ общения   Последовательный ТТЛ-/5В   Диапазон измерений   40-130 дБ   Частотный диапазон   40 Гц-8 кГц   Метод взвешивания   Взвешивание   Разрешение   0.1дб   Интервал между рамками   Около 500 мс   Размер печатной платы   47,12*28,00 мм   Общее измерение   54,46*28,00*9,70 (В) мм       Во-вторых, описание интерфейса модуля   1. VCC: Внешний 5VDC источник питания, который должен быть приведен в действие 5 В, и чем выше точность, тем лучше.   2, GND: внешний GND   3, TX: последовательный ТТЛ-отправитель   4, RX: последовательный приемник TTL   В-третьих, серийные параметры и описание   3,1 серийные параметры   Скорость передачи данных: 115200, контрольная цифра: нет, стоп-бит: 1 бит   3,2 протокол последовательного пакета   Формат пакета: начальный символ + команда + данные + контрольное значение. Общая длина кадра пакетов данных составляет 6 байт.   1) начало символа: BBAA, 2 байта в длину (0xBB, 0xAA);   2) команда: 1 байтовая длина;   00, команда верного модуля программного обеспечения номер версии;   01, верните команду decibel data;   3) данные: 2 байта в длину, информация о версии программного обеспечения и данные значения децибел хранятся в этих сегментах данных.   4) проверить значение: 1 байтовая длина, арифметика и проверка стартового символа, команды и данных, за исключением значения перелива, превышающего 256.   В-четвертых, описание команды связи   4,1 модуль программного обеспечения версия номер команды   Например: BB AA 00 02 00 67   Начальный Символ: BB AA, указывающий начало оправы;   Команда: 00 указывает, что эта рамка является рамкой, которая возвращает номер версии программного обеспечения модуля.   Данные: 02 00, указывая, что номер версии программного обеспечения модуля 2,0;   Контрольное значение: 67, которое является арифметическим и проверяемым значением BB, AA, 00, 02, 00.   Примечание: этот кадр является первым пакетом, возвращенным после включения модуля, и он возвращается только один раз после включения.   4,2 децибел команда данных   Например: BB AA 01 7F 02 E7   Начальный Символ: BB AA, указывающий начало оправы;   Команда: 01, указывающая, что этот кадр является возвратом данных значения децибел;   Данные: 7F 02, что указывает на то, что обнаруженное значение децибел составляет 63,9 дБ. Первый-низкий байт, высокий-после, и блок-0,1 дБ;   Контрольное значение: E7, арифметические и контрольные значения BB, AA, 01, 7F, 02.   Примечание: этот кадр возвращает этот кадр каждые 500 мс после включения модуля и возвращает командную рамку номера версии программного обеспечения.
