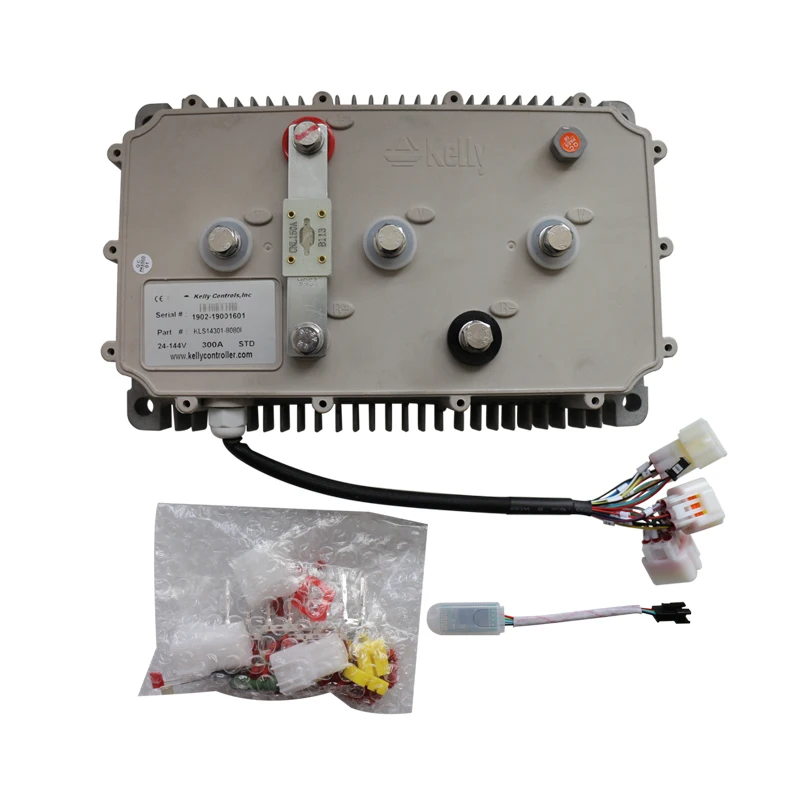

Контроллер для электромобиля Kelly синусоидальный контроллер двигателя BLDC 24 72 в 700A

Келли контроллер синусоидальный BLDC контроллер двигателя KLS72701-8080I,24V-72V,700A

KLS72701-8080I,24V-72V,700A, синусоидальной BLDC контроллер двигателя

Общие функции:

(1) Расширенное Обнаружение и защита неисправностей. Клиенты также могут прочитать код ошибки в программном обеспечении ПК или планшете Android.

(2) контроль напряжения батареи. Это остановит вождение, если напряжение батареи слишком высокое, и он будет постепенно сокращать питание двигателя, так как напряжение батареи падает, пока он не выключается полностью при заданном «низком напряжении батареи».

(3) Встроенный цикл тока и защита от перегрузки по току.

(4) настраиваемый диапазон защиты температуры двигателя.

(5) уменьшение тока при низкой температуре и высокой температуре для защиты аккумулятора и контроллера. Ток начинает скатываться при температуре 90 ℃ чехол, выключается при 100 ℃.

(6) контроллер отслеживает напряжение подзарядки аккумулятора во время торможения.

(7) Максимальная обратная скорость и скорость вперед могут быть настроены между 20% и 100% соответственно и отдельно.

(8) 4-контактный разъем к порту RS232 и Z-TEK usb-кабель RS232 позволяют конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, который должен быть основан на ОС Android. Люди могут делать то же самое на ПК программного обеспечения, используя вместо этого стандартный кабель USB к RS232.

(9) обеспечение a + 5 вольт и + 12 вольт Выход для подачи различных видов датчиков Холла.

(10)5 входов переключателя, которые активируются при подключении к 12 В. По умолчанию используется переключатель дроссельной заслонки, переключатель тормоза, переключатель заднего хода, переключатель переднего хода и переключатель повышения.

(11)2 аналоговых 0-5V входов, которые по умолчанию для дроссельной заслонки, и входной температуры двигателя

(12) копия сигнала одного из датчиков Холла.

(13) настраиваемый переключатель boost. Обеспечивает максимальную выходную мощность, достижимую, если переключатель включен.

(14)12 в тормозной переключатель, используемый в разных портах от датчика температуры двигателя. Вы можете использовать функции тормозного выключателя и датчика температуры двигателя одновременно на последней версии. Штырь 25 12V Тормозной переключатель входной порт. Pin1 является двигатель Датчик температуры port.br> (15) Опциональная работа джойстик дроссельной заслонки. Двусимметричный сигнал 0-5 в для движения вперед и назад.

(16) Настраиваемый Датчик температуры двигателя и защита с рекомендуемым термистором KTY84-130/150 или KTY83-122

(17)KLS-8080I:3 входа датчика положения холла. Открытый коллектор, подтянуть указана. KLS-8080IPS: син/Cosin Скорость датчики входных сигналов.

(18) тормозной аналоговый режим regen. Этот режим regen не нуждается в тормозном переключателе для поддержки более. Только доступный от программного обеспечения контроллер 0106.KLS не может поддерживать переплавление.

(19) Улучшенная Тормозная функция regen. Новый метод ABS обеспечивает мощную и плавную регэн. Реген может происходить на любой скорости до нулевой скорости.

(20) Круизный контроль

(21) автобус CAN

Особенности:

1) интеллект с мощным микропроцессором.

2) Синхронное выпрямление, сверхнизкое падение, быстрое SVPWM и FOC для достижения очень высокой эффективности.

3) электронный реверсивный механизм.

4) мониторинг напряжения на 3 фазах двигателя, шине и источнике питания.

5) мониторинг напряжения на источнике напряжения 12 В и 5 В.

6) сила тока на всех 3 фазах двигателя.

7) Цикл управления током.

8) защита от перегрузки по току.

9) Защита от перенапряжения.

10) настраиваемый лимит для тока двигателя и тока батареи.

11) низкий уровень ЭМС.

12) Защита аккумулятора: уменьшение тока, предупреждение и выключение при настраиваемом высоком и низком напряжении батареи.

13) прочный алюминиевое снабжение жилья светом наилучшего отведения тепла и суровых условий окружающей среды.

14) прочные терминалы с высоким током и прочные авиационные разъемы для малого сигнала.

15) Тепловая защита: отключение тока, предупреждение и выключение при высокой температуре.

16) настраиваемые датчики положения Холла 60 градусов или 120 градусов. Контроллер может сделать auto_Identification угол для различных степеней датчиков Холла.

17) настраиваемая высокая защита педали: контроллер не будет работать, если при включении будет обнаружена Высокая дроссельная заслонка.

18) умножение тока: отнимает меньше тока от батареи, выводит больше тока к двигателю.

19) Простая установка: 3-проводной потенциометр будет работать.

20) Стандартный компьютер/ноутбук для программирования. Есть еще один выбор для клиентов, чтобы программировать KLS контроллер. Стандартный планшет с ОС Android для программирования. Нужен Z-TEK usb-кабель RS232 для подключения контроллера к программе приложения в планшете.

21) предоставляется пользовательская программа. Прост в использовании. Без затрат для клиентов.

22) поддерживает двигатели с любым количеством полюсов.

23) до 70000 электрических оборотов в минуту. (Электрические об/мин = механические об/мин * пары полюсов двигателя; Пары полюсов двигателя = полюсы двигателя/2).

Технические характеристики:

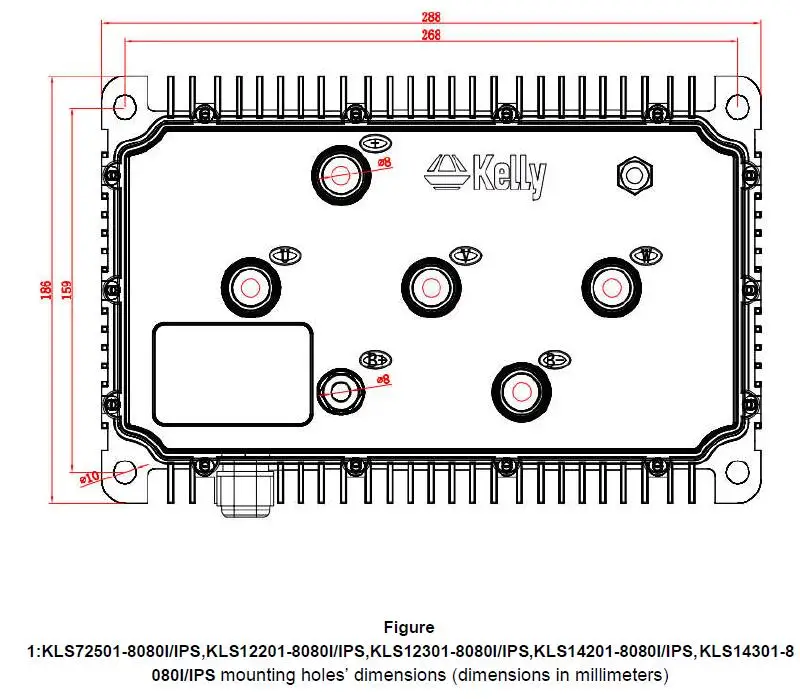

Рисунок:

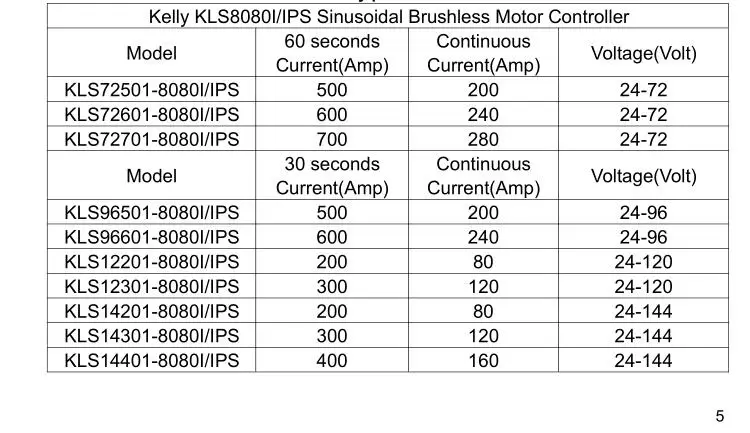

Келли KLS-8080I/IPS модельный ряд:
