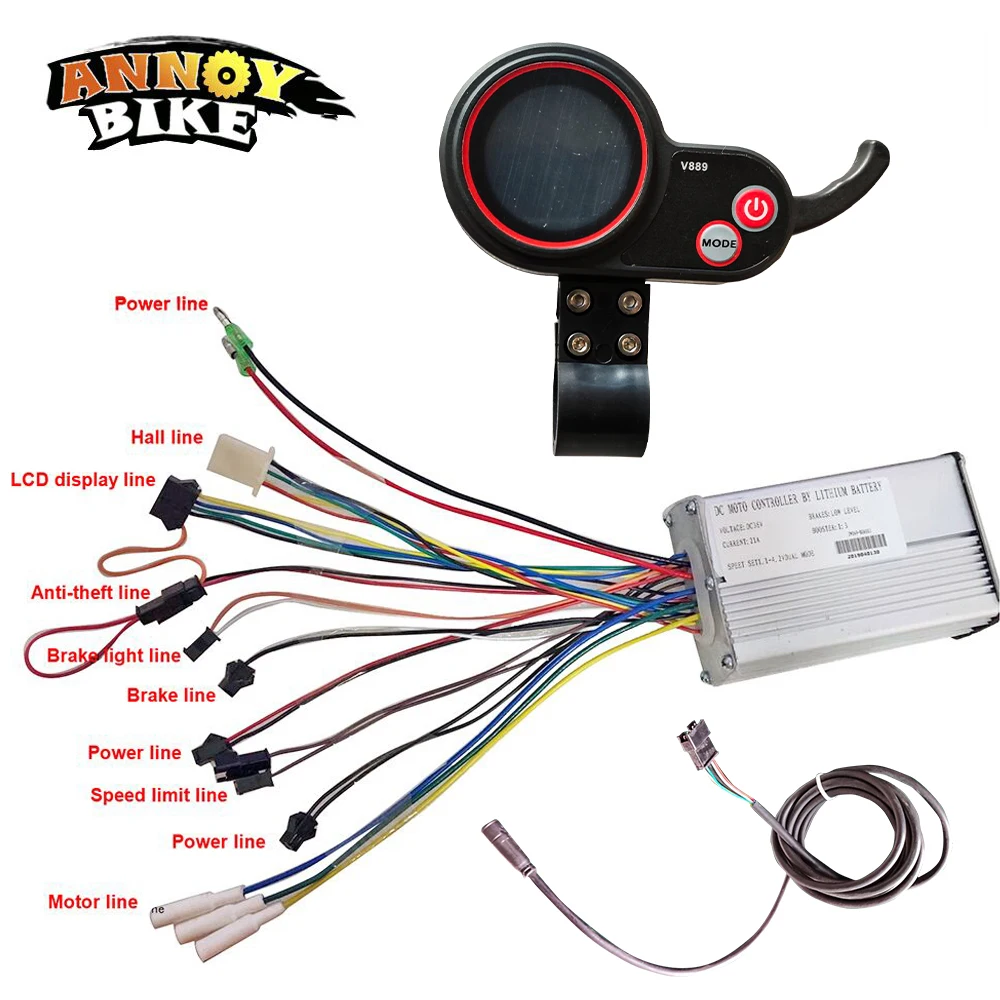

Контроллер и комплект ЖК дисплея для 10 дюймового колеса электродвигателя 36 В 350

Контроллер и комплект ЖК дисплея для 10 дюймового колеса электродвигателя 36 В 350

1) 36V 48V источника питания

2) Номинальный рабочий ток 10 мА

3) Максимальный рабочий ток счетчика-30 мА

4) ток утечки выключения <1uA

5) контроллер питания терминала рабочего тока 50мА

6) Рабочая температура: -18 ~ 65 °C

7) Температура хранения: -30 ~ 80 °C

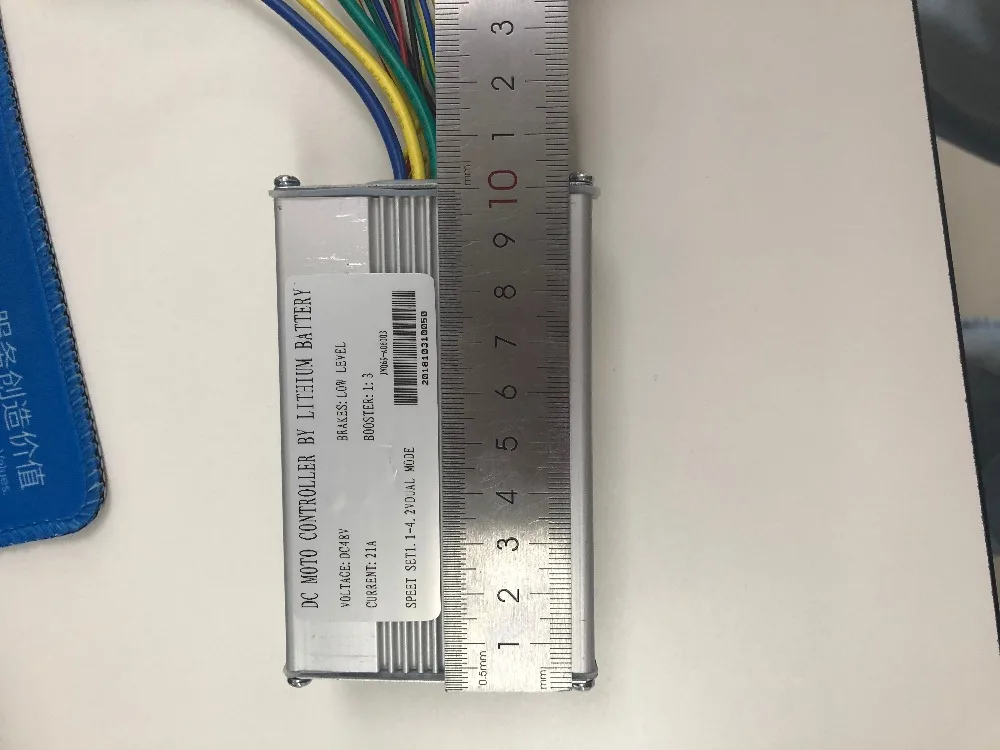

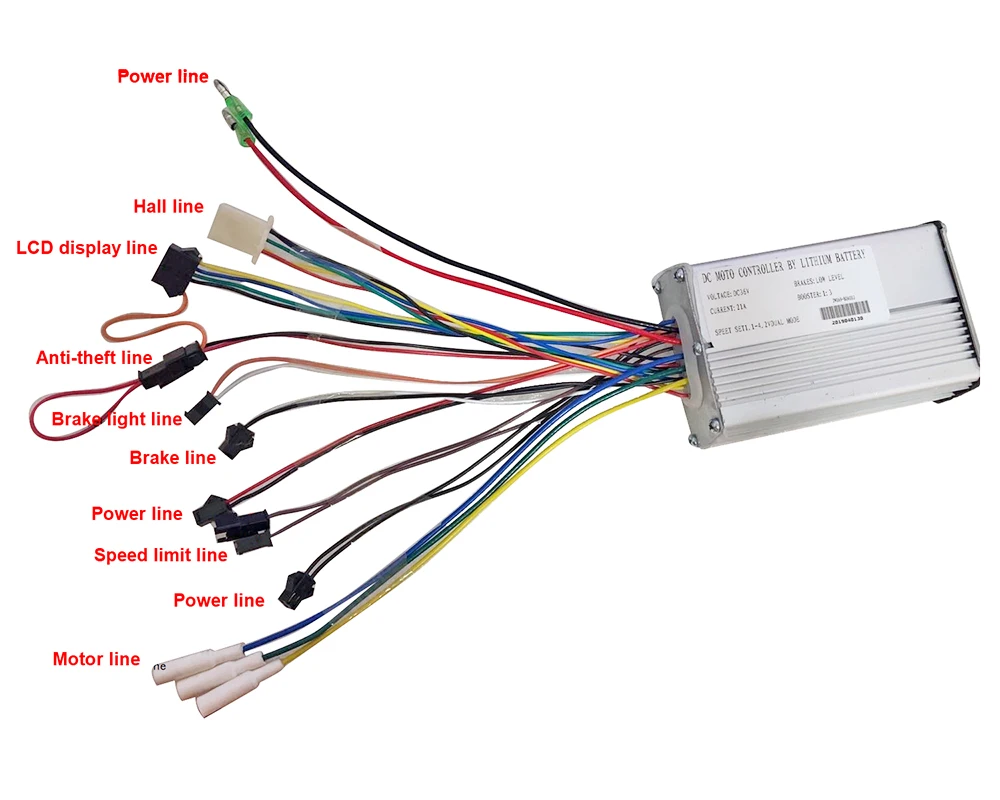

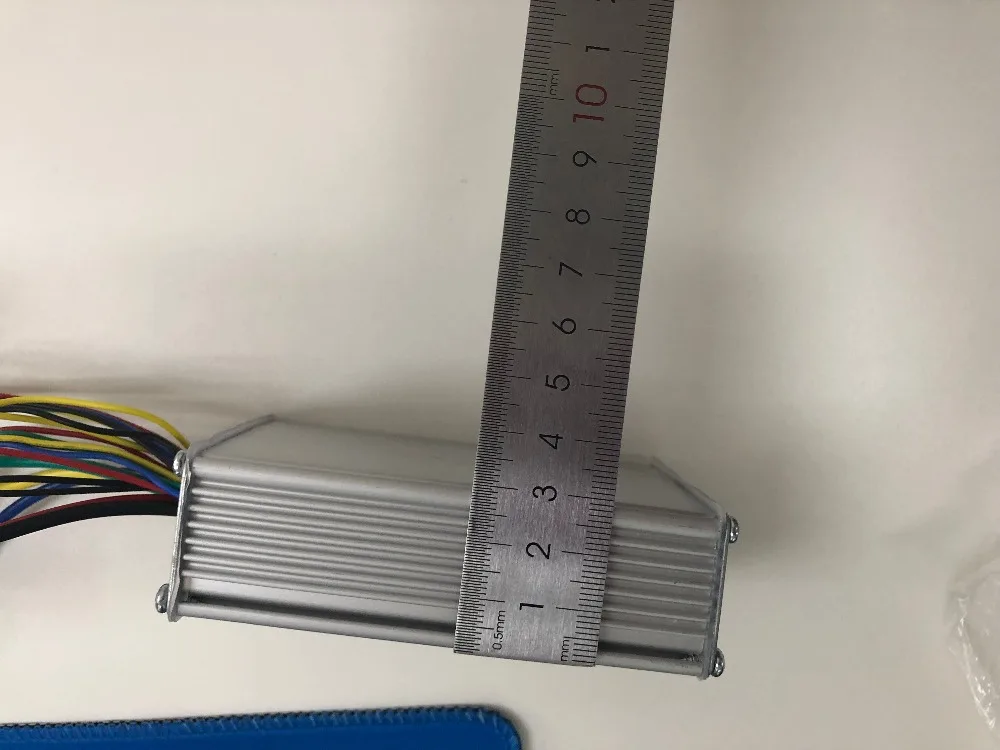

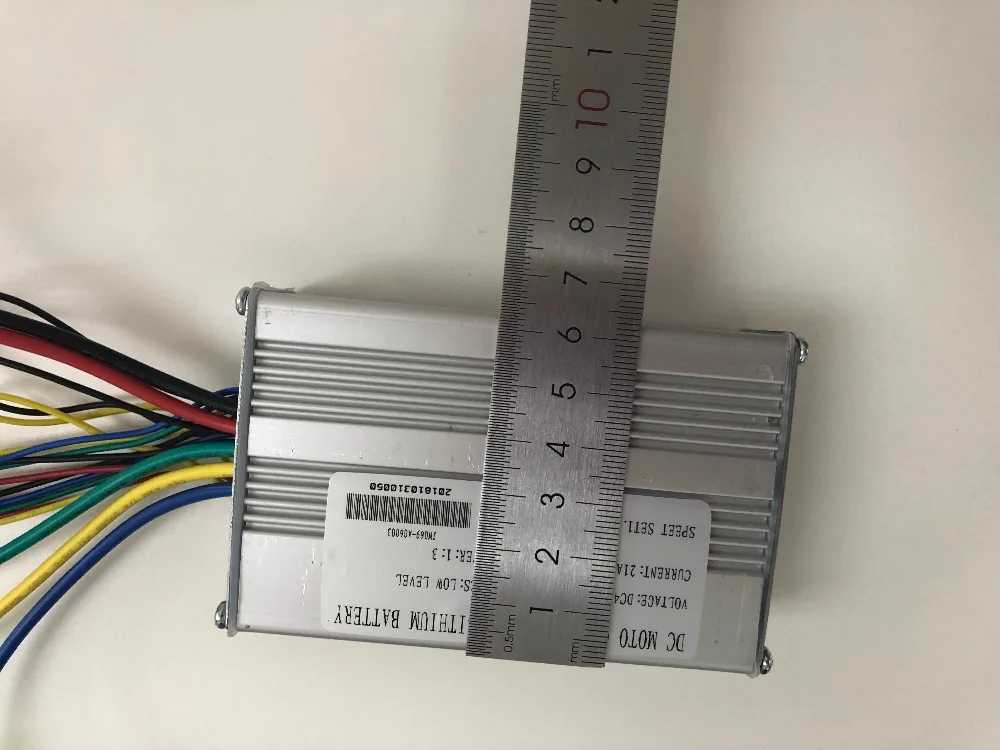

1 * контроллер

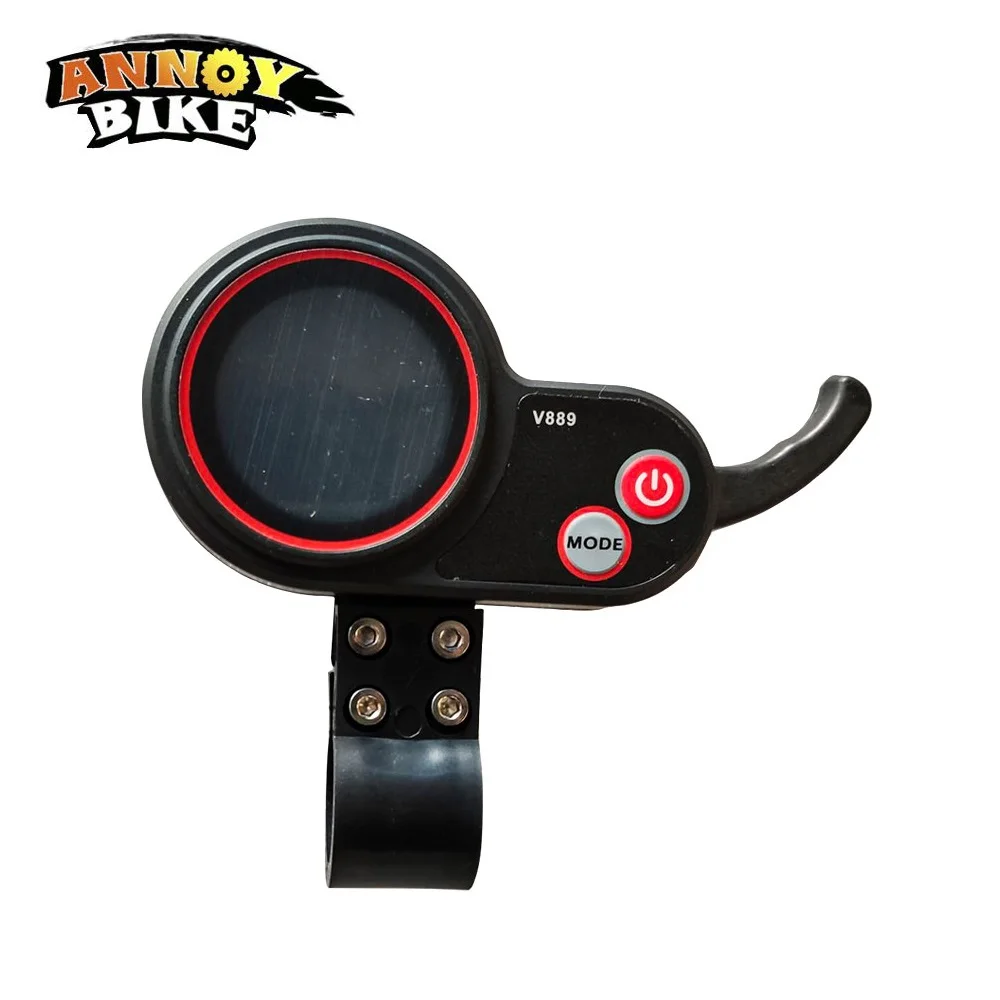

1 * ЖК-дисплей Дисплей

Внешний вид и материал:

Внешний корпус изделия-АБС, прозрачное окно жидкого кристалла-акрил.

Информация о продукте:

1) Принять коммуникационная плата интерфейса UART протокол.

2) индикация скорости: текущая скорость вождения отображается в режиме реального времени.

3) индикатор заряда батареи: Текущий уровень заряда батареи отображается в режиме реального времени.

4) Яркость подсветки: она может быть выбрана в соответствии с привычками клиента. Уровень 1-самый темный, а уровень 3-самый яркий.

5) время езды на велосипеде: Отображение времени езды в режиме реального времени.

6) индикация пробега: он может отображать накопленный пробег ODO, одиночный пробег поездки.

7) режим передачи: шестерня имеет 1 шестерню, 2 шестерни s, 3 режима передачи, 1 Шестерня является самой медленной и 3 шестерни является самой быстрой.

8) индикация километра: км/ч км в час.

9) Настройка параметров: различные параметры могут быть заданы через интерфейс настройки, включая положение шестерни, диаметр колеса, ограничение скорости и так далее.

10) запрос кода ошибки: см. Определение кода ошибки.

ЖК-дисплей дисплей инструкции по уходу за изделием

1) Область отображения скорости: Как показано слева направо, скорость медленнее и быстрее.

2) Отображение значения скорости: Отображение значения скорости, км/ч км в час.

3) дисплей батареи: 5 сегментов дисплея питания.

4) время езды на велосипеде: показывает время езды.

5) индикация положения шестерни: делится на три файла 1, 2 и 3.

6) режим пробега: делится на одиночный пробег, накопленный пробег ODO.

7) ERRO: флаг ERRO и код ошибки отображаются при обнаружении ошибки.

1) Выключатель питания

Когда прибор выключен, нажмите кнопку переключения (3 секунды), прибор отобразит и начнет работать, и включите питание контроллера; В режиме включения питания, нажмите кнопку включения снова (3 секунды), питание прибора выключено, и питание контроллера выключено. Если 10 минут (время может быть установлено пользователем) для езды и счетчик не работает, счетчик автоматически отключит питание.

2) выбор зубчатого ключа

Короткое нажатие кнопки переключения передач, самая низкая передача 1, самая высокая передача 3, по умолчанию 1 Передача при включении инструмента.

3) переключение между временем, поездкой, ODO,SET,ERRO

В режиме включения, короткое нажатие кнопки переключения интерфейса, чтобы переключаться между временем езды, поездки одного пробега, ODO кумулятивный пробег, ERRO.

1. Параметр настройки

В режиме включения нажмите кнопку включения и кнопку переключения передач, система входит в набор режимов настройки, то есть состояние настройки параметров. В этом состоянии можно задать параметры инструмента, и кнопка питания и кнопка переключения передач могут быть снова нажаты, чтобы выйти из состояния настройки или без операции (10s) может автоматически выйти из состояния настройки.

В интерфейсе настройки нажмите кнопку переключения, чтобы переключить элемент настройки параметров, нажмите кнопку переключения, чтобы изменить значение параметра.

Когда в параметре пункт 4

(Время сна), 6 (диаметр колеса), 7 (номер магнита скорости), 8 (ограничение скорости), вы можете нажать и удерживать кнопку переключения, чтобы переключить параметры сложения и вычитания, нажмите кнопку MODE, чтобы добавить или вычесть параметры. Во-первых, нажмите и удерживайте кнопку MODE, чтобы быстро добавить или вычесть параметры; Другие настройки параметров могут быть заданы только в режиме короткого нажатия.

1: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

3: уровень напряжения: 36 В, 48 В, по умолчанию 36 В;

4: время сна: 0, без сна; Другие цифры-время сна, диапазон: 1-60; Единичные минуты;

6: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

7: Количество магнитов скорости: диапазон: 1-100;

8: Ограничение скорости: диапазон 0-100 км/ч, не открывается.

9: нулевой старт, не нулевой запуск, 0: нулевой старт; 1: нулевой старт;

E: регулятор тока предельное значение по умолчанию 13A диапазон: 1-20A.

F: контрольное значение низкого напряжения.

H: ODO clear Настройка: Нажмите и удерживайте кнопку MODE в течение 5 секунд, чтобы очистить ODO.

L: восстановление заводских настроек: Нажмите и удерживайте кнопку MODE в течение 5 секунд, чтобы восстановить заводские настройки.

Ошибка определения кода:

LCD-S890 может обеспечить предупреждение о неисправности всего транспортного средства. При обнаружении неисправности ЖК-дисплей отображает значок ERRO, а код ошибки отображается в позиции кода ошибки. n = 1 ~ 15 отображается код ошибки. Таблица сравнения кода ошибки выглядит следующим образом:
