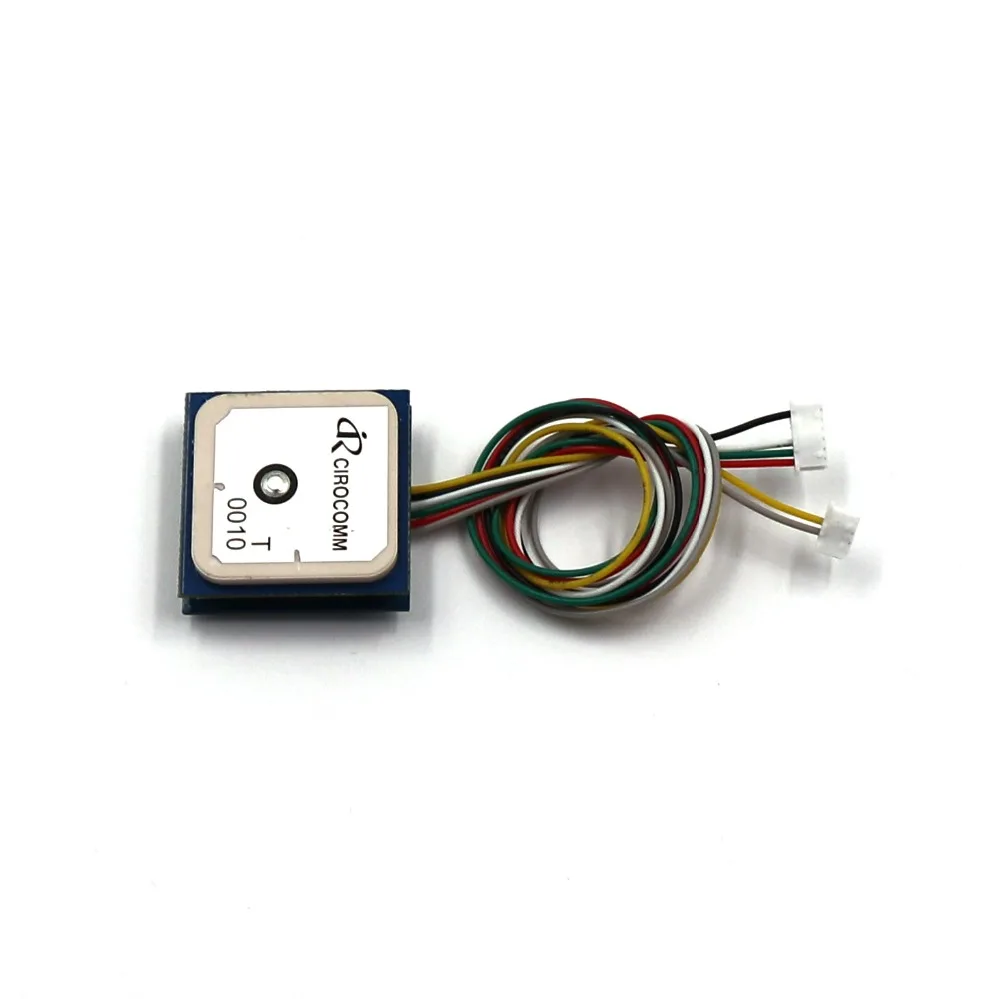

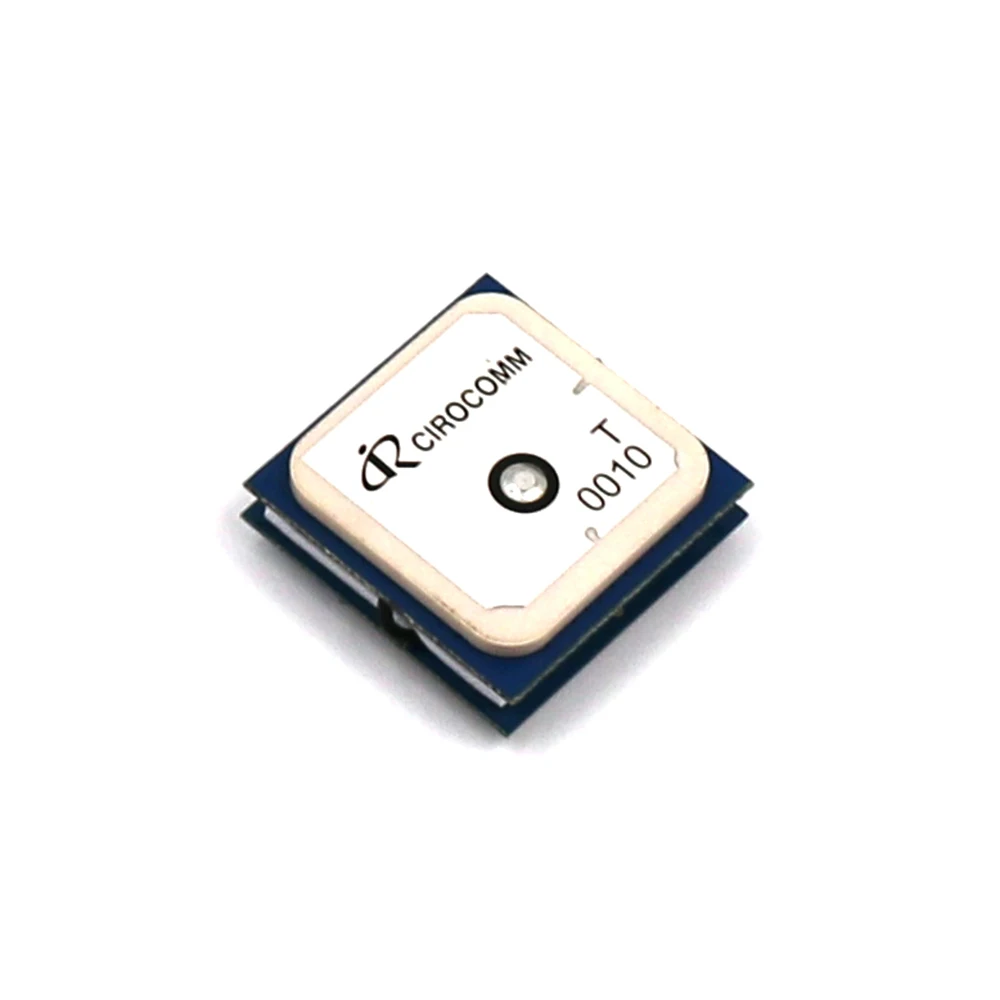

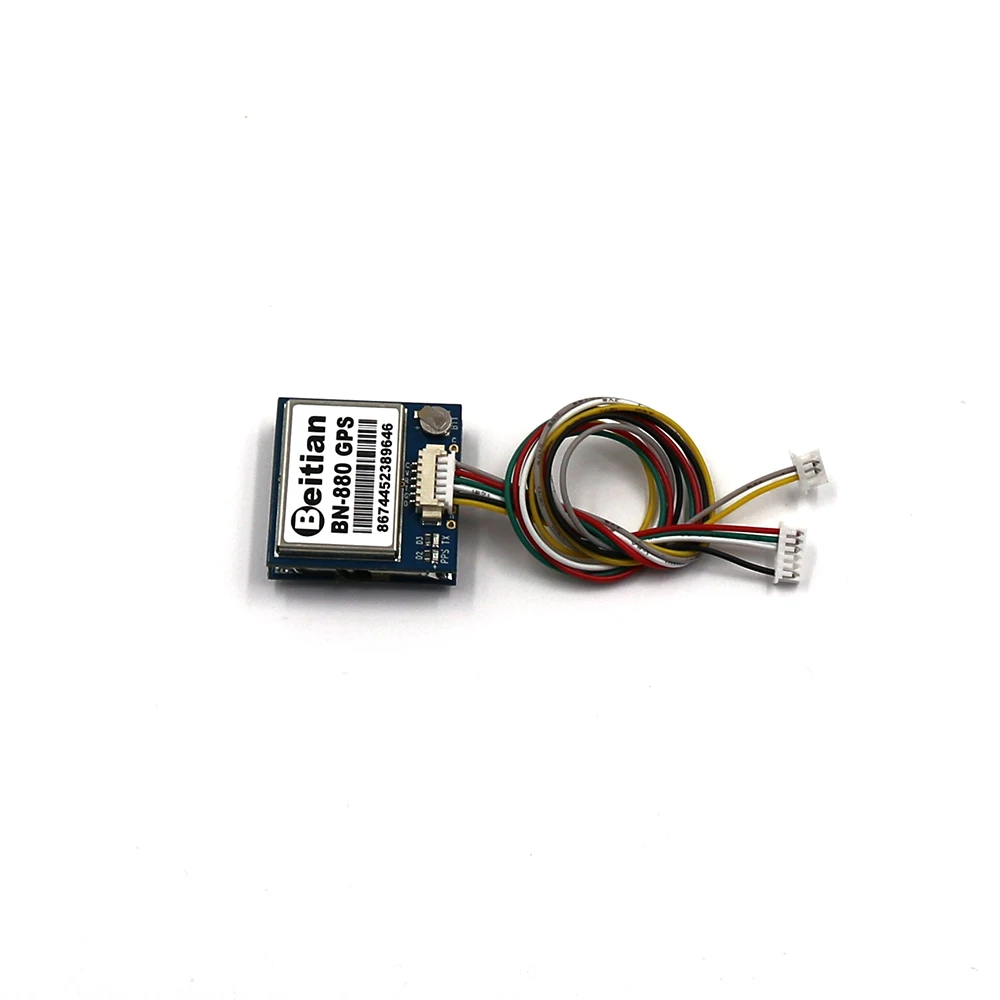

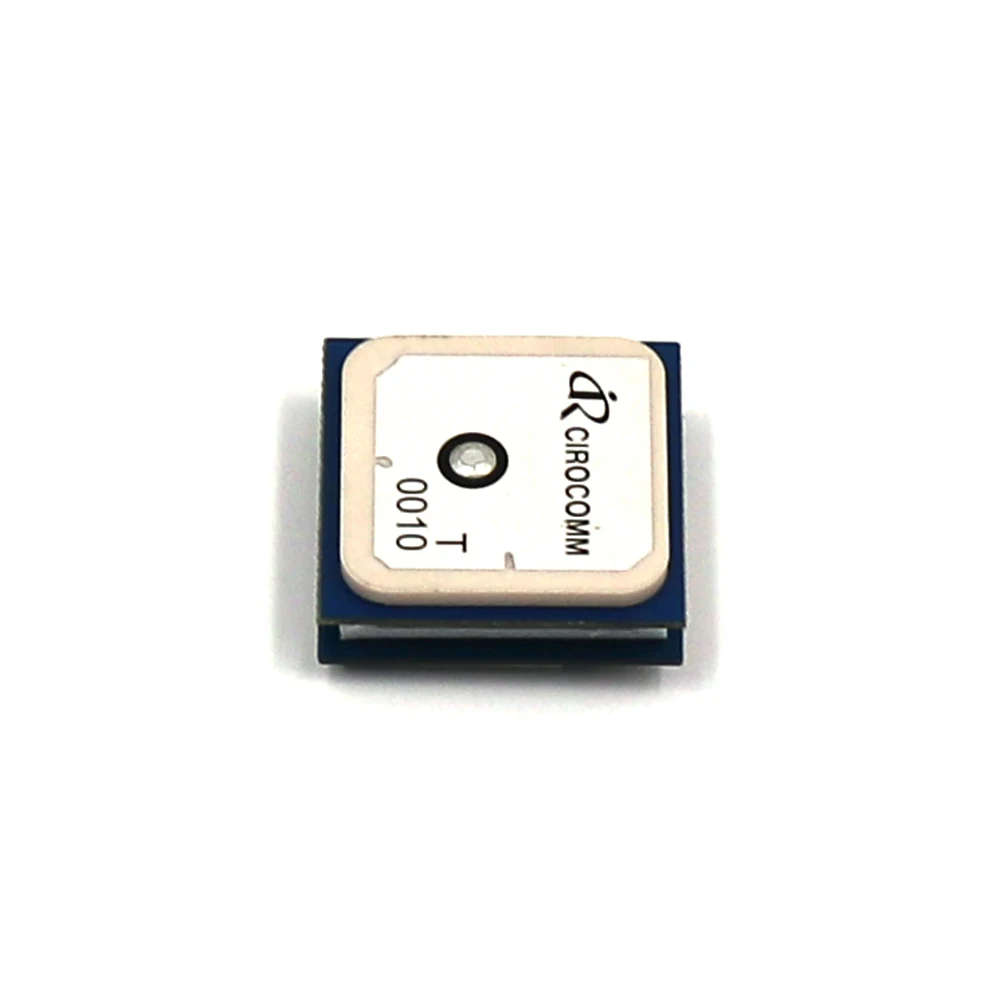

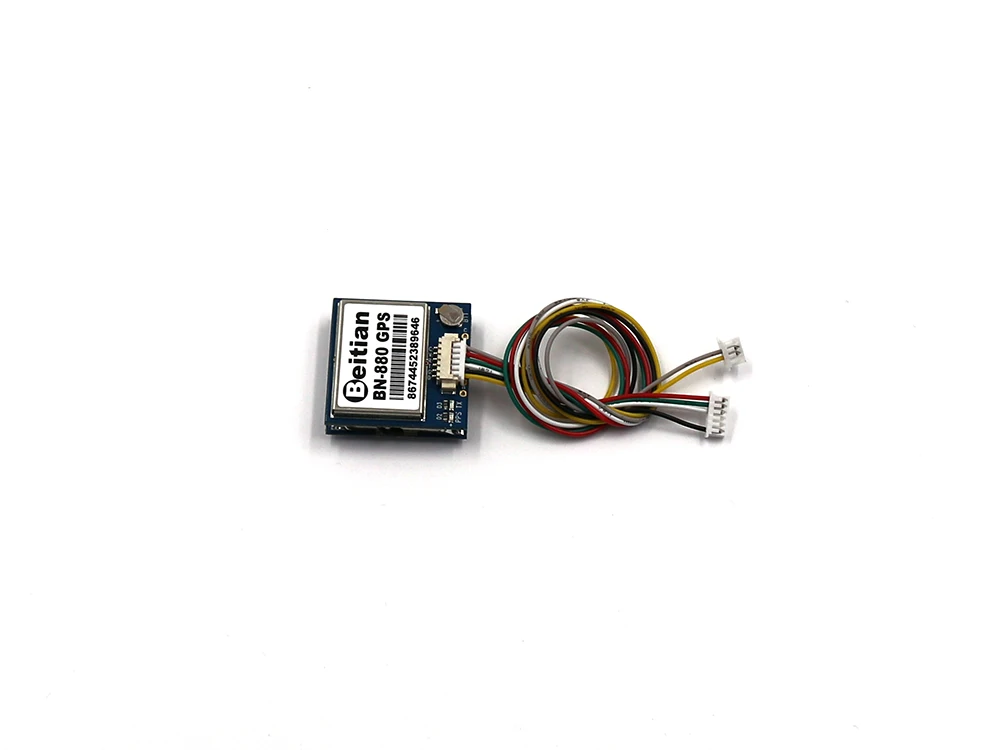

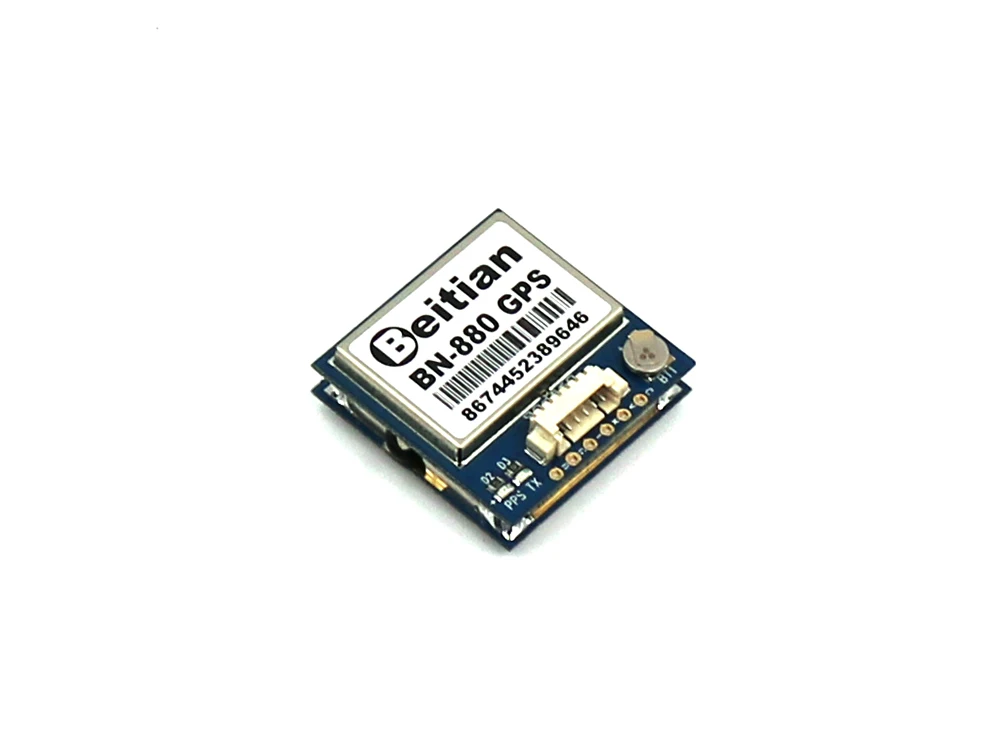

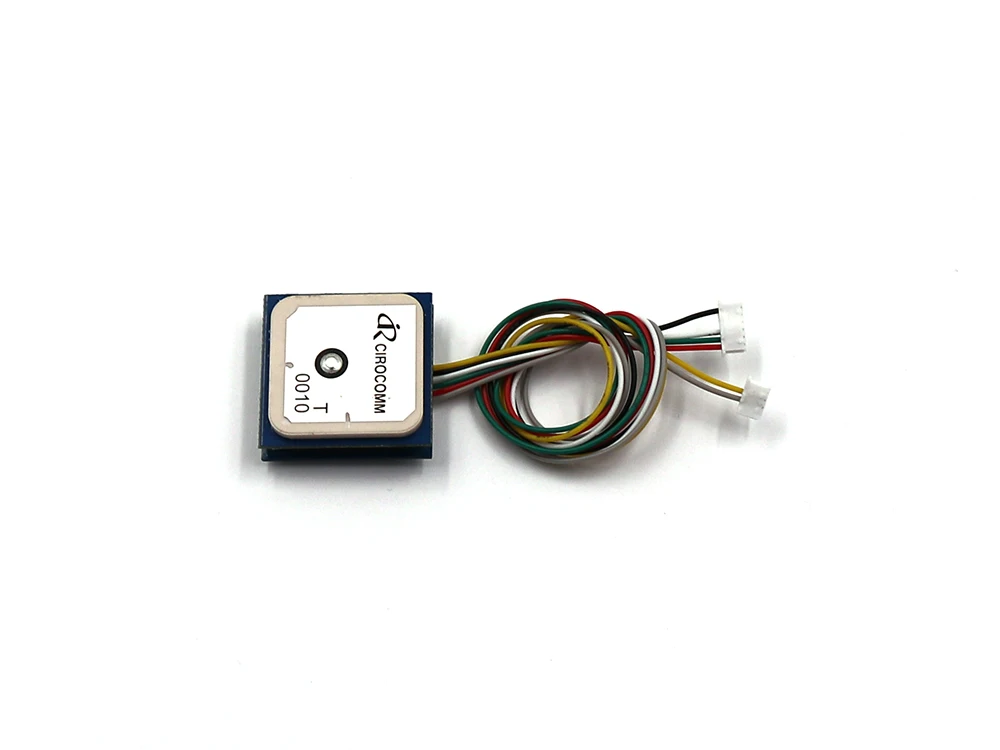

Gps модуль BEITIAN GNSS gps GLONASS с двойным управлением полетом компас HMC5883L amp2 6/PIX4/PIXHAWK BN

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приема

Холодный старт

26s

Теплый старт

25s

Быстрый запуск

1s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

TTL уровня

Протокол передачи данных

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, сохраните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Мощность потребления

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 50мА/5,0 V

Механический Технические характеристики

Измерение

28 мм * 28 мм * 10 мм

Вес

12,0 г

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

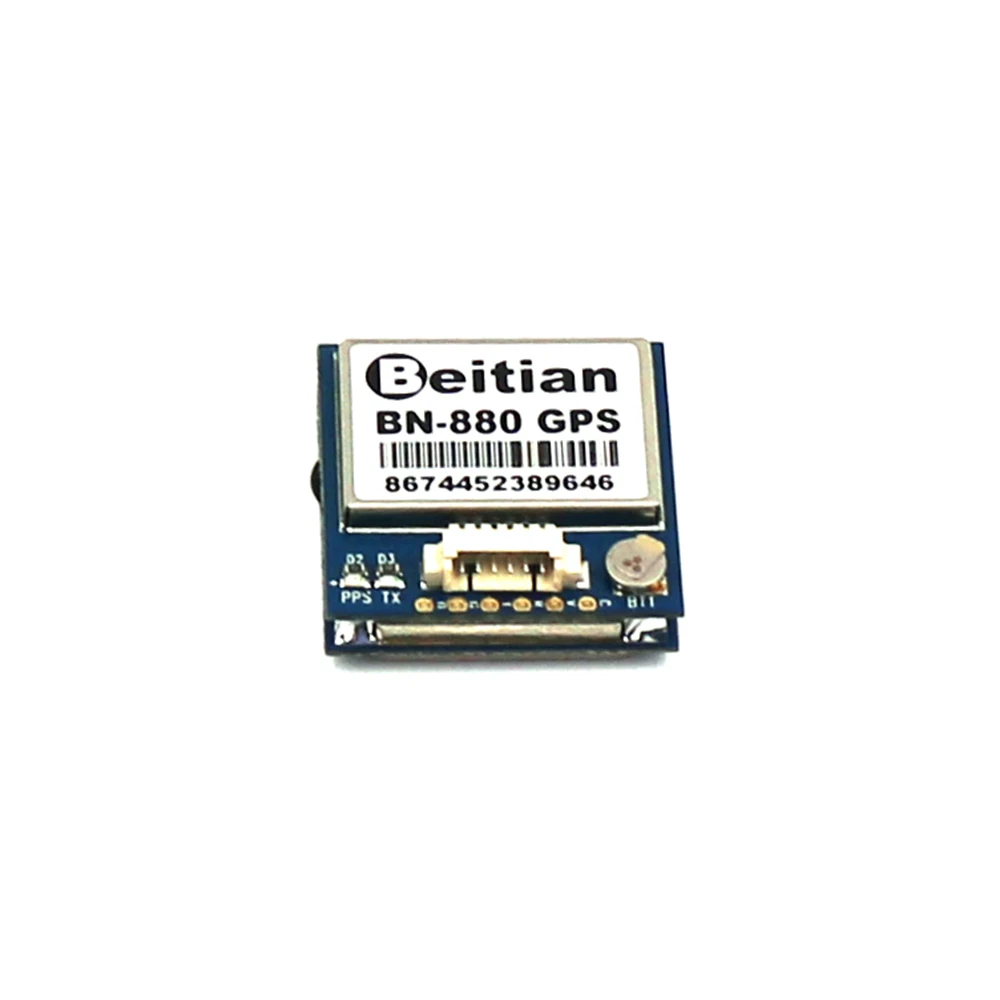

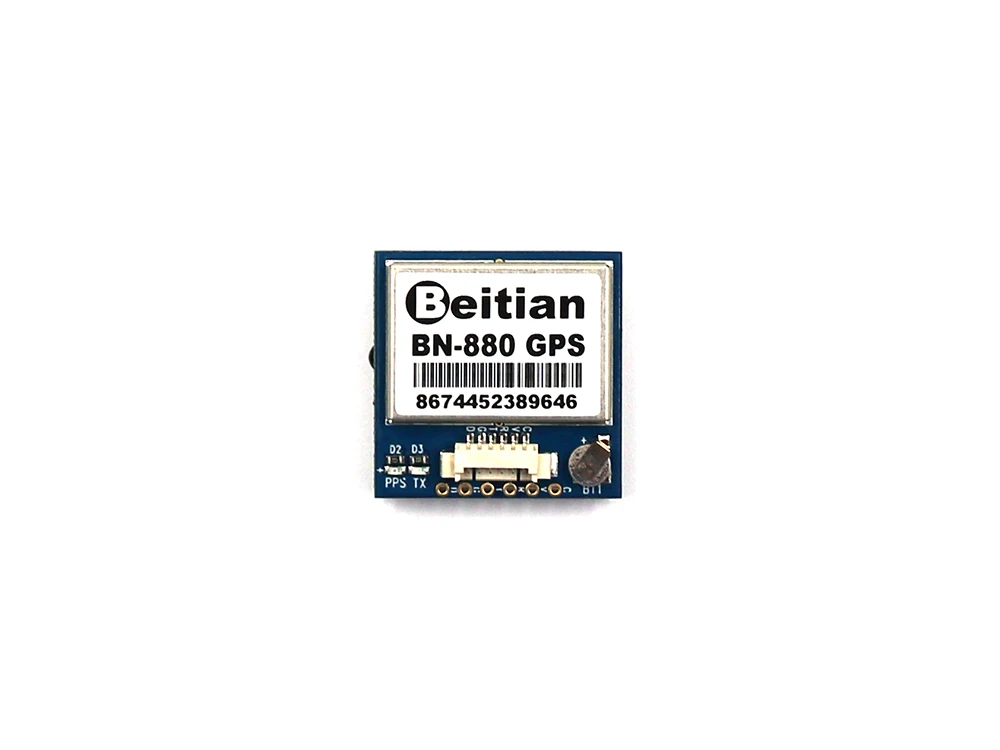

Светодиодный

Встроенный светодиодный

TX светодиодный: синий. Вывод данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Компас

Компас

Встроенный компас, с электронным компасом IC HMC5883L

PIN-код

Именной

I/O

Описание продукта:

1

Внесение изменений

O

Компас, внесение изменений

2

GND

G

Заземления

3

TX

O

Выход серийных данных.

4

RX

Я

Серийный ввод данных.

5

VCC

Я

DC 3,6 V ~ 5,5 V вход, типичный: 5,0 V

6

SCL

Я

Компас SCL
