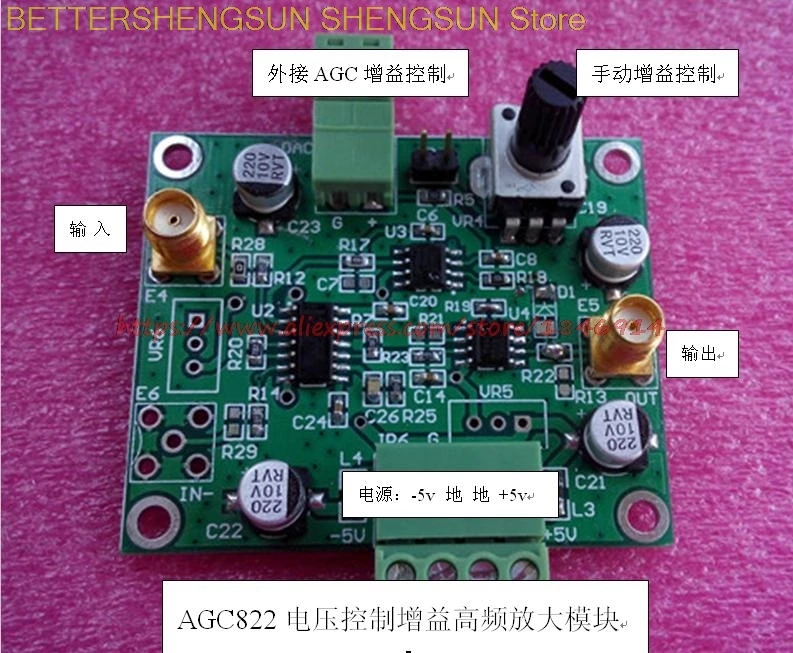

Модуль VCA822 модуль AGC автоматическое управление усилением ЦАП напряжением |

Модуль VCA822 модуль AGC автоматическое управление усилением ЦАП напряжением |

Характеристики модуля: TI (TI) VCA810 является широкополосным, низким офсетным напряжением, непрерывным переменным напряжением, управляемым усилителем усиления может обеспечить дифференциальный вход Одного выхода, отличный CMRR, И преимущества самого выдающегося VCA810 может достичь линейного управления коэффициентом усиления-40 дБ ~ 40 дБ, точность управления коэффициентом усиления + 1,5 дБ, Усиление Управления, когда напряжение источника питания + 5 меняется от 0 В до-2 в, усиление от-40 дБ варьируется линейно до + 40 дБ. VCA810 широко используется в оптическом приемнике управления коэффициентом усиления времени, sonar системы, напряжения настраиваемый активный фильтр, логарифмический усилитель, компенсация амплитуды импульса, AGC приемник с RSSI; Два, характеристики модуля: 1, используя VCA810 и Высокоскоростной операционный усилитель каскада, операционный усилитель может быть настроен на усиление; Следуя бортовым характеристикам параметров по умолчанию:-частота отключения 3 дБ составляет около 34 МГц, коэффициент усиления полосы пропускания очень мал, входной сигнал 1 кГц ~ 10 МГц пульсация менее 1 дБ, Входной и выходной импеданс 50 Ом; Без искажений сигнала Диапазон входного сигнала: + 10mV ~ + 0,75 V: Максимальная nondistortion амплитуда выходного сигнала определяется по почте через усилитель, VCA810 чип амплитуда выходного сигнала Диапазон: + 5мв ~ + 1,25 в. 2. Управление коэффициентом усиления: Ручная регулировка потенциометра или автоматическое управление DA, диапазон управления напряжением-2 В ~ 0 В; Пластина по умолчанию линейного управления коэффициентом усиления: -38 дБ ~ 40 дБ; регулируйте сопротивление платы, увеличивайте Диапазон 80 дБ. 3. Входной и выходной интерфейс с использованием профессионального SMA интерфейса; 4. Целостность конструкции цепи, VCA810 может реализовывать все функции, такие как: нормальный фазовый или инвертирующий вход, дифференциальный вход, офсетная Калибровочная схема постоянного тока и так далее; потому что будут возникать проблемы, поэтому некоторые элементы не будут сварены; Если есть особые требования при покупке небольшого количества, свяжитесь с нами по умолчанию, но можем предоставить собственные сварочные компоненты; 5. Использование проводки промышленного класса, чтобы обеспечить надежный контакт, уменьшить некоторые непредвиденные проблемы; Модуль не только для обучения, но и может быть использован для действительно использования;   Четыре, применение модуля: 1. Высокочастотный усилитель; 2. Необходимо стабилизировать выход приложения; Пять, параметры производительности модуля: 1. Блок питания: +-5 В; 2, конкретные параметры справочных данных VCA822;
