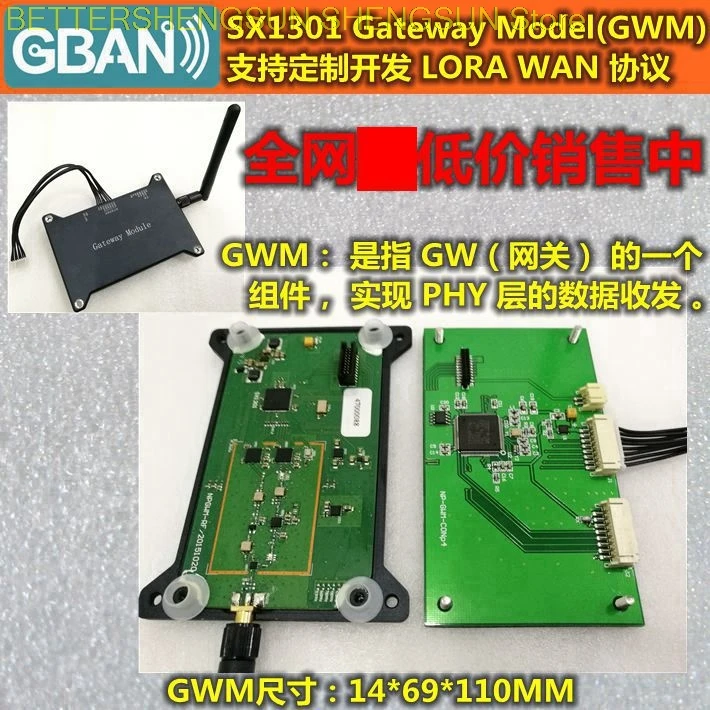

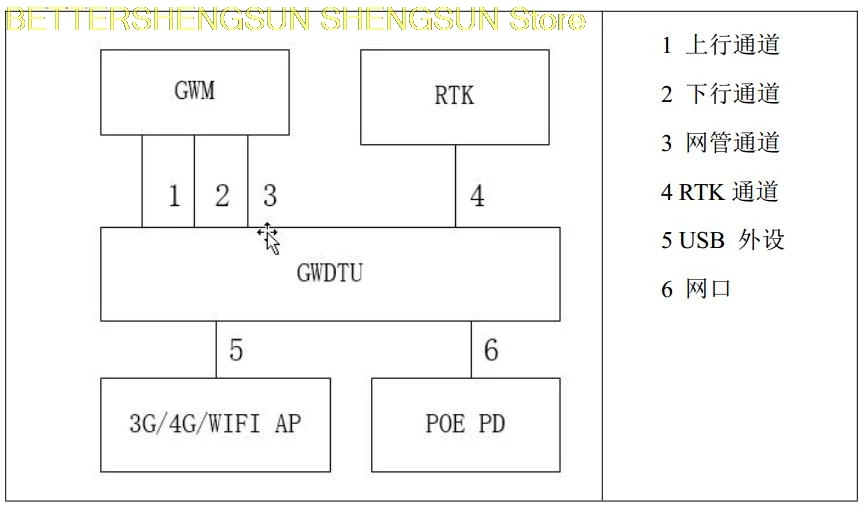

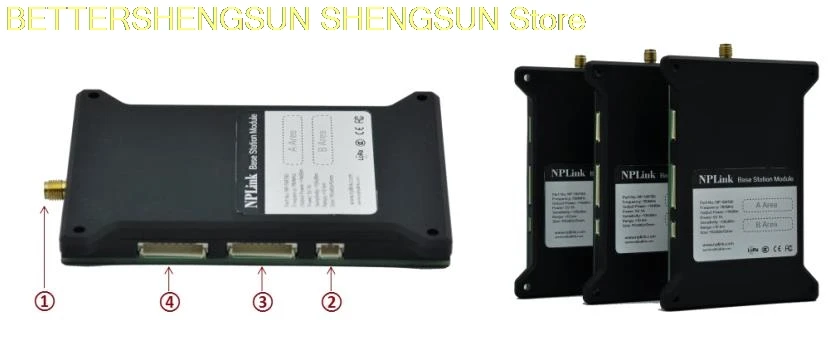

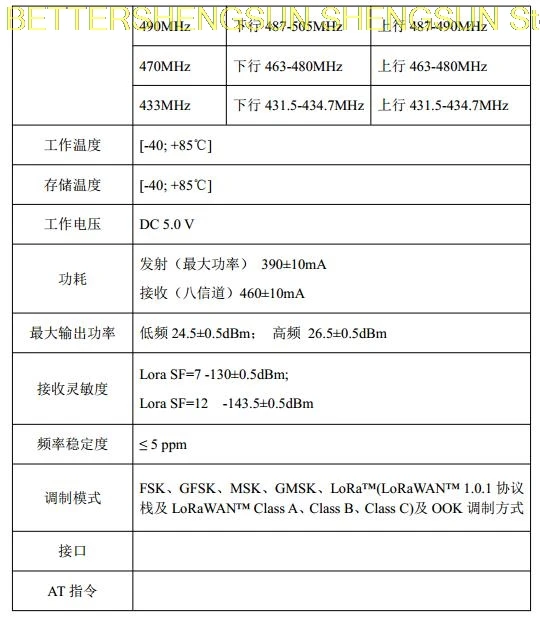

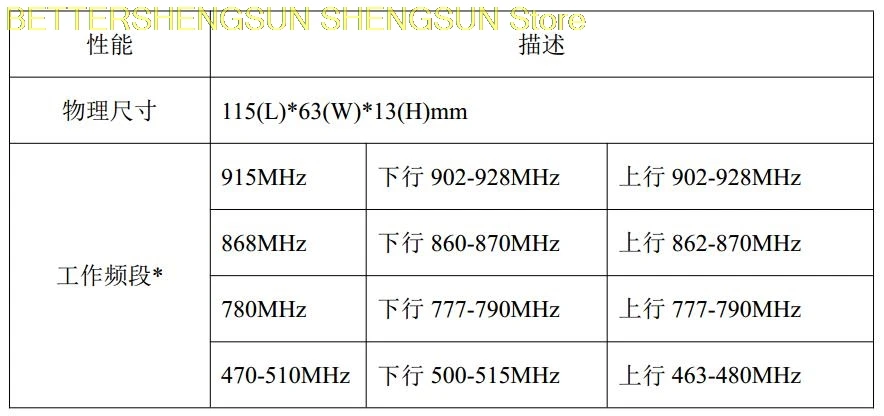

1 NPLink IOT Тип файла: R & amp; D версия отчета: V0.34 Документ протокола интерфейса описывает протокол интерфейса между GWM и GWDTU (NS). Поток данных вверх: GWM - > GWDTU - > NS; Поток данных для нисходящего канала: NS - > GWDTU - > GWM; GWDTU является компонентом GW. Это занимает OTA, которая взаимодействует с ns-сервером, GWM и GWM & amp;EN, является блоком совместной обработки NS. 2 GWM Обзор продукта GWM является одним из основных компонентов GW. 1, SMA внутренний кольцевой радиочастотный интерфейс; 2, PPS Синхронизация Часов; * 1Pin GPS PPS (второй пульс (PPS) один пульс в секунду (PPS). * 2Pin GND 3, последовательный порт (uplink Uart1, downlink Uart2, управление сетью Uart3). * 1Pin + 5v * 2Pin GND * 3Pin Uart2 TX (GWM) * 4Pin Uart2 Rx (GWM получил) * 5Pin Uart3 Tx (GWM) * 6Pin Uart3 Rx (GWM получил) * 7Pin Uart1 Tx (GWM) * 8pin Uart1 Rx (GWM получил) 4. Программирование; * 1Pin GND * 2Pin пустая стопа * 3Pin RST * 4Pin SWCLK * 5Pin SWDIO * 6Pin Uart4 Rx * 7Pin Uart4 Tx * 8Pin PA0 Обзор 3 GWM интерфейс протоколы Физический интерфейс интерфейса связи GWM-4 последовательных порта TTL. * Последовательный порт 1 обеспечивает взаимодействие данных uplink и Параметры последовательного порта фиксируются как 4000000,8, N и 1. * Последовательный порт 2 реализует нисходящее взаимодействие данных и Параметры последовательного порта фиксируются как 4000000,8, N и 1. * Последовательный порт 3 реализует взаимодействие данных управления сетью, Параметры последовательного порта фиксируются как: 115200,8, N, 1; * Последовательный порт 4 реализует взаимодействие данных управления сетью, Параметры последовательного порта фиксируются как: 115200,8, N, 1; 4 существительные соглашения * GW: относится к шлюзу LoRaWAN GWM, включая GWM, GWDTU, антенну, модуль GPS (BeiDou), модуль питания, модуль защиты молнии и так далее. * NS: NS сервер, в основном завершает протокол уровня LoRaWAN MAC, реализует трансивер данных между APP и GW, EN и конфигурацией сетевого управления и удаленным обновлением прошивки. * GWDTU является компонентом GW, который в основном принимает на соединение данных сервера NS и GWM, гарантирует надежность сетевого соединения, таким образом, реализует OTA приложения data downlink и GWM & amp;EN, и является блоком обработки co NS. * GWM: GW-это компонент PHY, который реализует прием и передачу данных на уровне PHY. * LWM: относится к модулю LoRaWAN, встроенному процессору STM32L051C8T6, для достижения полного стека протоколов LoRaWAN 1 * RFM: относится к LoRa RF модулю SPI интерфейса * MoteSDK: посылка с открытым исходным кодом на основе LWM * ANT: антенна 7 последовательных портов три (протокол сетевого управления данными интерактивного последовательного порта) Инструкции начинаются с символа «AT» и заканчиваются 0x0D 0x0A. Конфигурация всех параметров модификации начнет действовать после перезапуска GWM (с помощью инструкции ATZ). GWM сетевой трубный последовательный порт питания или перезапуска после необходимости получения времени установки и настройки инструкций MAC ID, последовательный порт и Серийный два будут работать нормально, последовательный порт управления сетью и выход ATI1 ATI2 ATI3 ATI4 данных.
