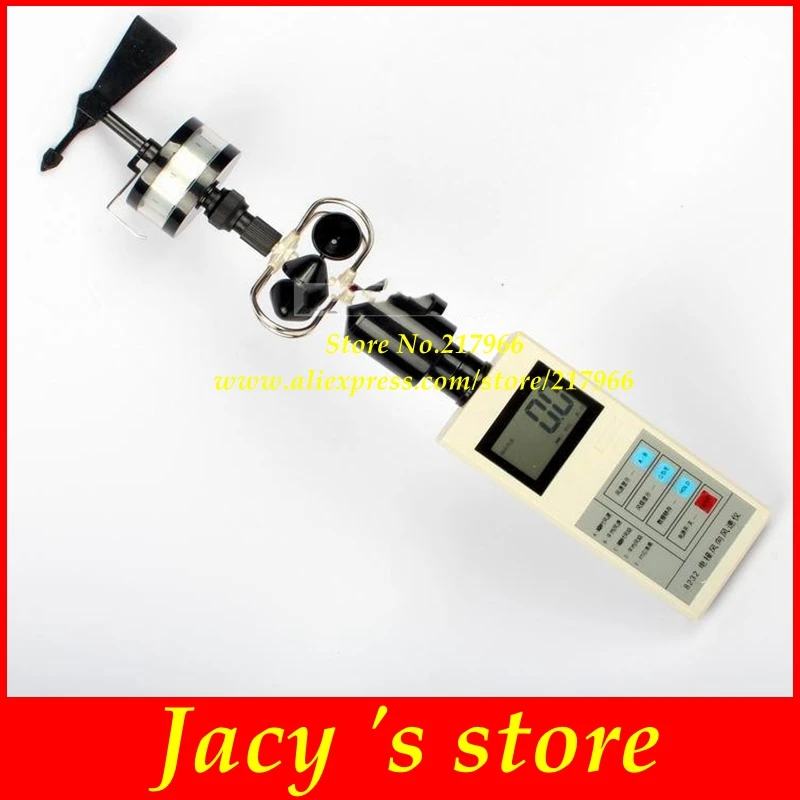

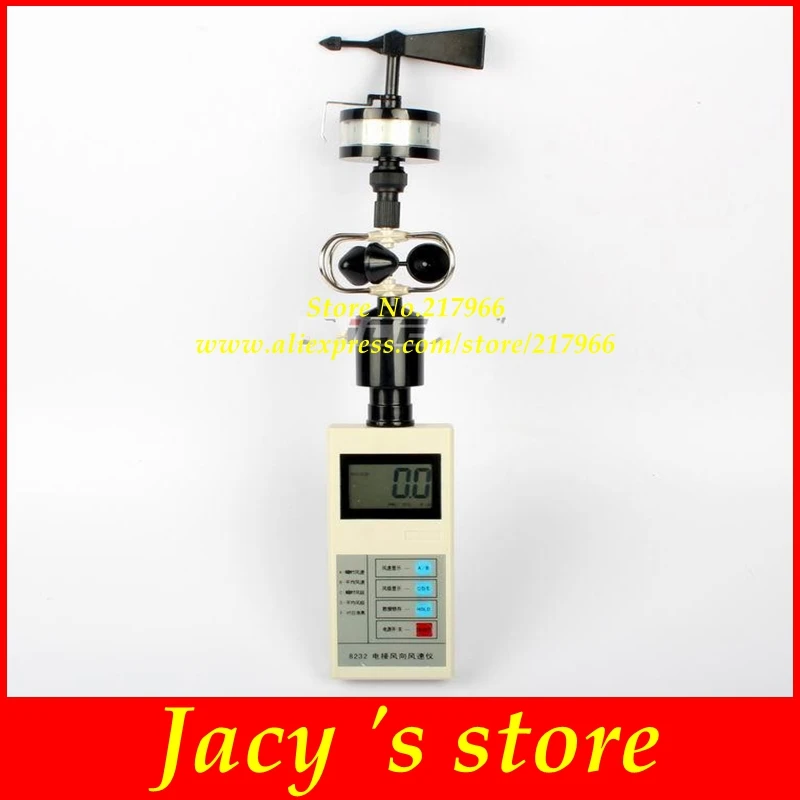

(Анемометр ветра) обучающий инструмент анемометр с ветровой чашкой датчиком

(Анемометр ветра) обучающий инструмент анемометр с ветровой чашкой датчиком

Примечание: сейчас модель анемометра меняется с 8232 до 16024

Краткое введение.
Тип ветровой чашки Анемометр измерения скорости ветра часть принимает микрокомпьютерную технологию, может измерить мгновенную скорость ветра, мгновенные весы ветра в то же время, средняя скорость ветра и высокая средняя шкала ветра, соответствует волне пяти параметров. И принял много мер для уменьшения функции, значительно снизить энергопотребление инструмента, Он с функцией защелки данных, легко читается. Прибор имеет небольшой размер, вес, полный светильник, функции, энергосбережение, может широко использоваться в сельском и лесном хозяйстве, окружающей среде, морских районах, таких как обучение, научные исследования, для измерения параметров атмосферного ветра.

Во-вторых, основные технические индикаторы

1. Индикатор скорости ветра:

Диапазон измерения скорости ветра: от 0 до 30 м/с

Датчик скорости ветра: 0,8 м/с

Точность измерения скорости ветра: + m/s (0,3 + 0,03 x V) говорит фактическая скорость ветра (V)

Показать параметры скорости ветра, мгновенной скорости ветра, средней скорости ветра, мгновенной шкалы ветра, средней шкалы ветра, соответствующей высоте волны

Разрешение дисплея: 0,1 м/с (скорость ветра)

Класс 1 (Ветряная шкала)

0,1 м (волны)

2, индикатор направления

Диапазон измерения ветра: 0 ~ 360 градусов 16 подшипников

Датчик направления ветра Запуск скорости ветра: 1 м/с

Точность измерения ветра: + / - 1/2 подшипник

Ветровая установка north: автоматически

3. Экологические показатели:

Температура рабочей среды: - 10 ° - + 45 °

Влажность рабочей среды: RH 100% RH (без конденсации)

4. Источник питания

Напряжение источника питания: 4,5 В 5 # сухой элемент 3 дня Анемометр (без батареи)

Средняя потребляемая мощность тока: ≦ 5 мА (напряжение 4,5 В)

5. Размер и вес формы

Размер формы: 400 мм * 100 мм * 100 мм

Вес: 0,5 кг

3. Принцип работы введения

Часть 1, направление, поддерживаемое защитой фиксатора чашки ветра. Лопастью, осью ветра и циферблатом и т. Д. В направлении ветра на циферблате магнита и направлении циферблата ветра магнитный компас используется для определения направления ветра. При вращении в направлении ветровой ореховой оболочки под лотком пластина подноса удерживает вверх или вниз, Направление ветра от подшипника прототипа и наконечника вала или контакта. Направление ветра указателем ветра в направлении циферблата ветра, указывающим значение для определения стабильности положения.

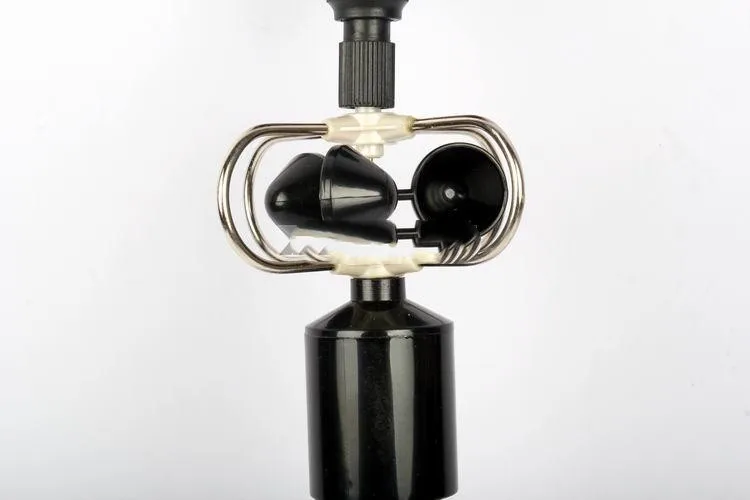

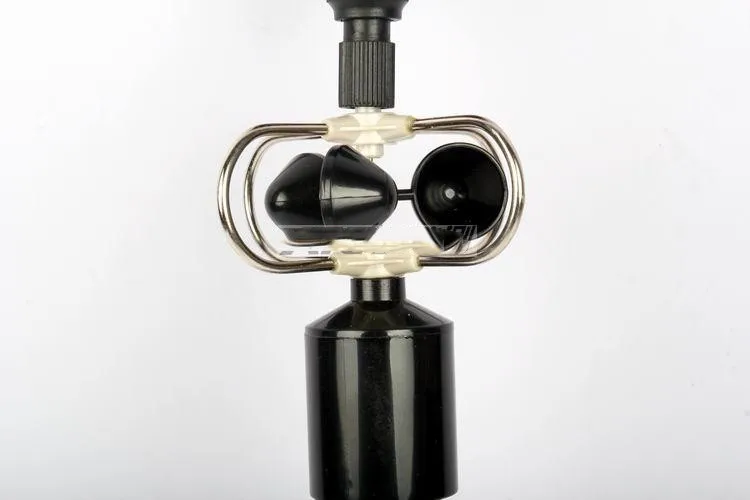

2. Датчик скорости ветра использует традиционные три чашки вращающейся рамы. Скорость ветра будет линейной трансформироваться в скорость вращающейся рамы. Для уменьшения скорости пускового ветра, с помощью формовочного светильника, конусной опоры подшипника, а на валу вращающейся рамы закреплены дентские листья, когда вращающаяся рама вращается на ветре, вал для вращения лопастей, вращающегося лезвия, режущего луча непрерывно на светильник, пути фотоэлектрического переключателя, Линейный переход в фотоэлектрический переключатель для скорости ветра выходной частоты импульса.

Прибор для выборки микрокомпьютера с одним чипом, для выходного сигнала датчика ветра рассчитывается частота. Инструмент выводит мгновенную скорость ветра, среднюю скорость ветра, мгновенную шкалу ветра, одну минуту в средней ветровой шкале, Средние ветровые весы, соответствующие высоте волны. Измеренные параметры на приборе жидкокристаллического дисплея с цифровым дисплеем напрямую.

Для снижения энергопотребления прибора прибор датчика и MCU предпринял специальные меры для снижения энергопотребления. Для того, чтобы гарантировать надежность данных, также поставляется с схемой обнаружения напряжения питания в приборе. Когда напряжение источника питания ниже 3,3 В, дисплей инструмента показывает «под напряжением», Подсказка, что напряжение питания пользователя слишком низко, данные не являются надежными, следует вовремя заменить батарею. В приборе также есть схема управления питанием, цепь используется для замены механического переключателя для управления питанием инструмента.

В-четвертых, используя метод

Часть 1, измерения ветра

1) перед наблюдением следует проверить, плотно ли прикрепляется ВЕРТИКАЛЬ к направлению ветра в анемометре, стойке для защиты чашки ветра и обратной вращающейся гайке лотка для поддержки направления стола, вызывает контакт опоры и прототипа подшипника.

2) должен быть в направлении указателя наблюдения ветра показания стабильности подшипника.

Часть 2, измерение скорости ветра

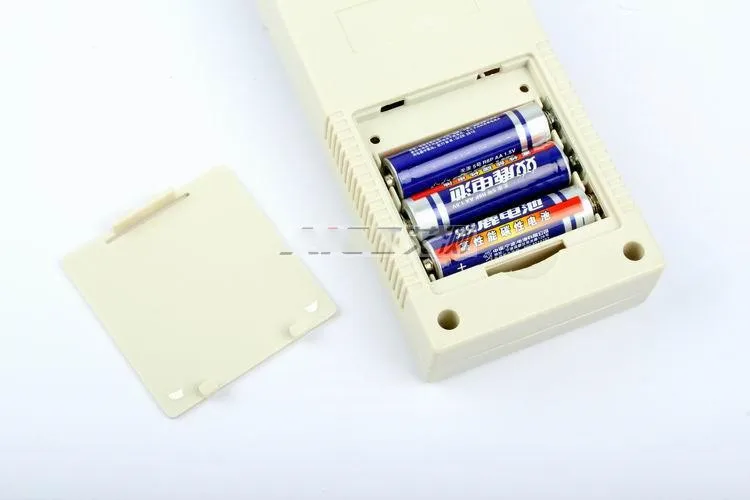

Подтверждение оснащено батареями в приборе, прибор использует 3 5 #1,5 сухую ячейку, обратите внимание, что не используйте перезаряжаемые батареи, выходное напряжение 1,2 В, напряжения недостаточно, чтобы открыть инструмент HouGaiBan, в 3 секции 5 # батареи в держатель батареи, (Обратите внимание, что электроды батареи должны корректировать батарею после загрузки, прибор может быть в состоянии электричества, мощность также возможна, он доступен на передней панели выключателя питания, для управления включением и выключением питания.

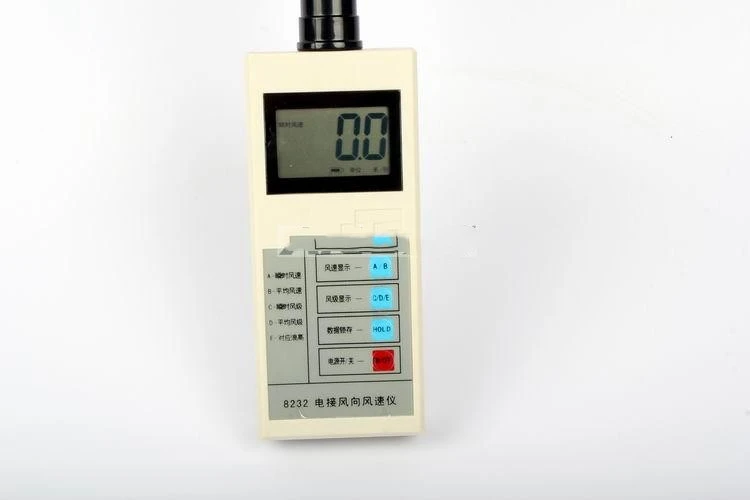

См. Схему приборной панели, оборудование для самостоятельной проверки электрических дисплеев первой линии, отображение всех штрихов может использовать отображение около 2 секунд, а затем войти в состояние измерения прибора.

Функция клавиш: Мгновенная скорость ветра-B - C-мгновенная средняя скорость ветра ветровая шкала D-средняя ветровая шкала E-соответствующие волны

Мгновенная единица, средняя скорость ветра: м/с, мгновенная и средняя ветровая шкала Единица измерения: уровень, соответствующий волнам единицы измерения: м

Управление прибором, измерение мгновенной скорости ветра, средней скорости ветра, мгновенной шкалы ветра, средней ветровой шкалы, соответствующей волнам пяти параметров, может отображать только один из параметров. Параметры дисплея с помощью кнопок отображения скорости ветра и ветровой шкалы, используемых для переключения, Каждый раз, когда вы нажимаете кнопку, отображаете параметры на мгновенной скорости ветра и средней скорости ветра между ними, каждый раз, когда вы нажимаете масштаб ветра, отображаете Ключевые параметры в мгновенной ветровой шкале, средняя ветровая шкала, соответствующая переключению между высотой волны и одновременно маркеры логотипа блока также соответствуют.

При каждом нажатии скорость ветра: отображается соответствующее положение, когда Десятичная точка. Значение скорости ветра и высоты волны a десятичное, отображение шкалы ветра целое, без десятичной точки.

Средняя скорость ветра, средняя ветровая шкала, соответствующая высоте волны, требует минуты времени выборки, так что менее чем через минуту после электричества, или блокировка простоя через минуту, не могу получить правильное среднее значение, Будет до тех пор, пока время выборки не будет более минуты позже, чтобы отобразить эффективные значения параметров.

3. После наблюдения для того, чтобы защитить опорный и прототипный подшипник, положительное вращение лотка гайки, поднимает лоток и нести направление циферблата, эмбрион и поворотный подшипник драгоценности, чтобы оставить.

Кнопка отображения защелки может сделать измерительный прибор для переключения между состоянием и защелками. В измерительном состоянии отображается клавиша, нажмите на защелку, чтобы войти в состояние защелок, измеренные значения после защелок, значение дисплея заблокировано.

В состоянии защелок нажмите кнопку защелки, функция защелки исчезнет, сказал состояние обратно к инструменту.

С небольшой сухой ячейкой, сохраненная энергия ограничена, поэтому немедленно отключите питание после использования, выньте батарею, чтобы продлить срок службы батареи.

Из-за механической структуры прибора тесно, поэтому следует быть осторожным при использовании, не трогать.

Пять, набор инструментов:

Часть измерения ветра 1 a

1 a Датчик скорости ветра

Хост 1 инструмент

1 Инструкция по эксплуатации
