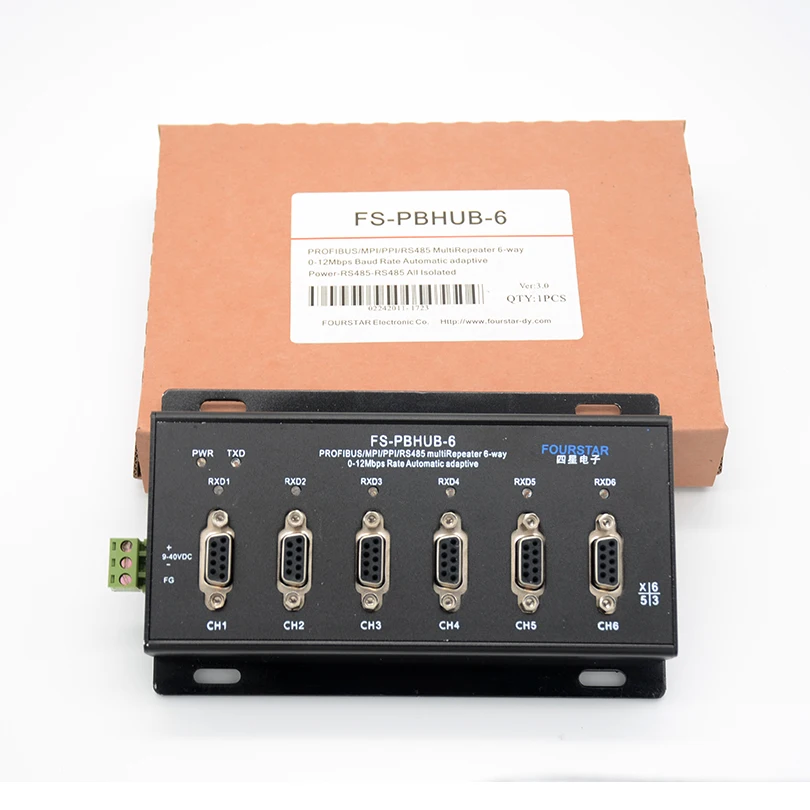

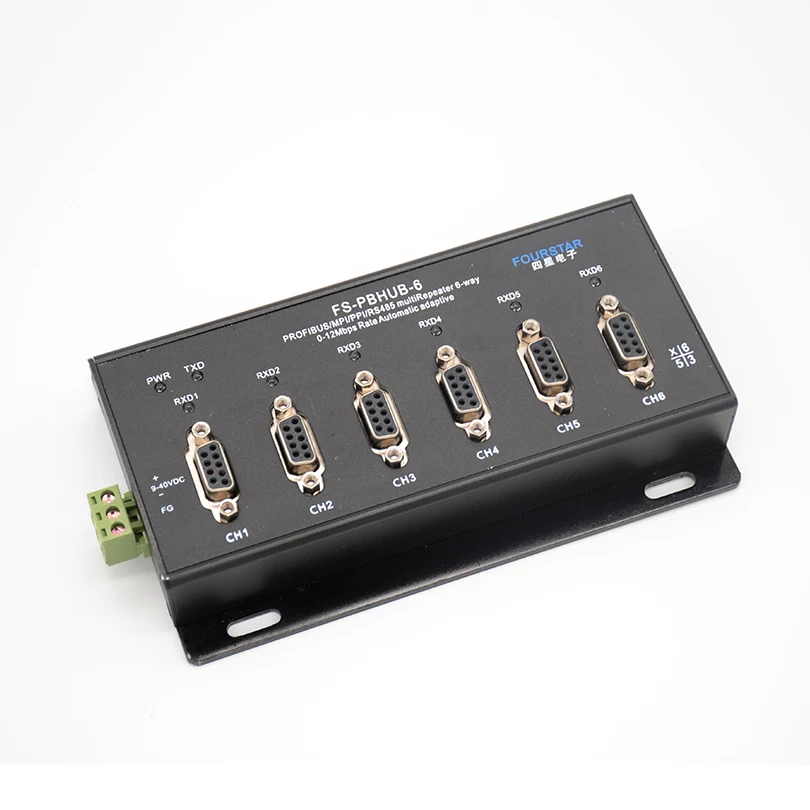

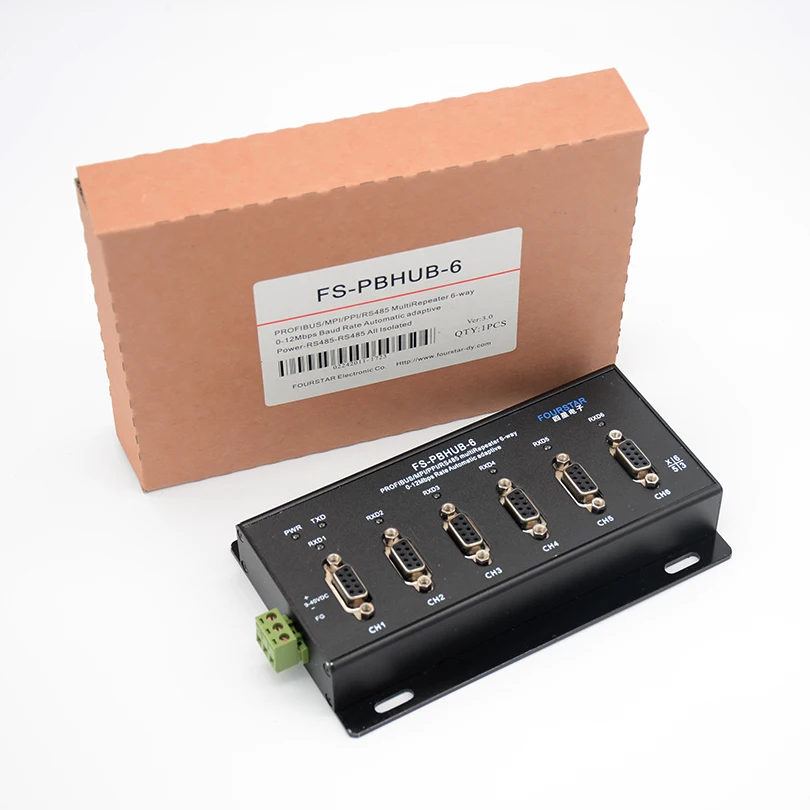

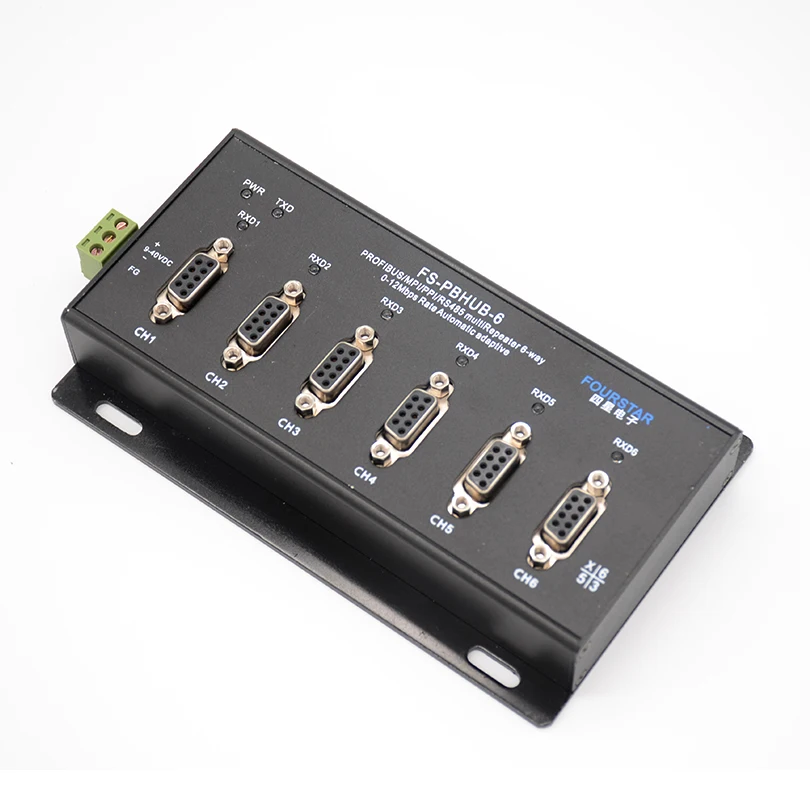

6 портовый изолированный PROFIBUS/MPI/PPI концентратор реализации PROFIBUS тип шины звезда и

6 портовый изолированный PROFIBUS/MPI/PPI концентратор реализации PROFIBUS тип шины звезда и

Упаковочный лист

1. FS-PBHUB-6 или FS-PBHUB-4 FS-PBHUB-6 6-портовый концентратор, FS-PBHUB-4 4-портовый концентратор, и другие функции точно такие же 2. CD-ROM (включая руководство пользователя и т. Д. Для продукта не требуется программное обеспечение или драйвер.)

I. Основные особенности PROFIBUS

Технология интерфейса RS485 используется в физическом слое Fieldbus PROFIBUS, который является Наиболее распространенный способ применения. Сети RS485 сложно поддерживать довольно высокую надежность и стабилизацию, когда скорость передачи данных достигает 12 Мбит/с. Следовательно, дополнительные строгие определения и дополнение к технике RS485 добавляются к стандартам PROFIBUS, включая такие концепции, как топология сети, сегмент, терминал, повтор, ветка и т. д. кроме того, приведены подробные технические характеристики используемых сетевых компонентов, таких как кабели, разъемы, ретрансляторы и т. Д. 1. как регулируется стандартами PROFIBUS, топология автобусной сети принимается при сигнале RS485. сетевые компоненты, такие как ретранслятор и соединитель, и такие концепции, как сегмент сети, терминал и т. д., также представлены в стандартах. Как показано на рисунке. 1-1, повторитель режет шину в сегмент 1 и сегмент 2, а головка и конец каждого сегмента называются клеммами.

2. терминальный резистор должен быть установлен на двух терминальных станциях каждого сегмента сети PROFIBUS, и питание никогда не выключается на двух станциях во время работы сети (если нет бесперебойной мощности, на клемме должен быть установлен активный резистор с непрерывной мощностью. Активный резистор терминала, произведенный Fourstar, является режимом PB-TR485.) Установка резистора на клеммных станциях означает перемещение переключателя резистора терминала в штепсельной вилке соединителя шины PROFIBUS к ВКЛ, в то время как переключатели в штепсельных вилках шины других станций должны быть перемещены в ВЫКЛ. Поэтому важно определить, какая станция является терминалом сегмента. 3. По логике, стандарты PROFIBUS регулируют, что количество станций может быть 126 (адрес станции 0 ~ 125 может использоваться в общей master/Slave station). Не более 32 станций могут отображаться в одном сегменте сети PROFIBUS. Если требуется подключение более 32 станций к шине PFOFIBUS, для усиления шины на несколько сегментов требуются такие устройства, как ретрансляторы или концентраторы. 4. Средства связи для PROFIBUS должны быть специальным кабелем, который соответствует PROFIBUS Стандарты (продукт Siemens № 6XV1 830-0EH10). Такой кабель имеет следующие особенности, как показано на

II. Основные приложения и особенности PROFIBUS Hub

PROFIBUS Hub имеет следующие основные приложения: 1. Функции ступицы: изменение структуры топологии шины сети PROFIBUS для достижения звезды и гибрида Структура сети и облегчение подключения. Очень удобно использовать специальные кабели PROFIBUS и вилки для достижения подключения автобусов между станциями (см. Рис. 1-1), но трудно достичь сетевого требования PROFIBUS star и гибридной структуры топологии. PROFIBUS Hub может облегчить материализацию PROFIBUS звезда и гибридная структура топологии. См. Рис. 2-1.

2. функции ретранслятора: каждый интерфейс PROFIBUS Hub служит как интерфейс ретранслятора, который может управлять одним сегментом сети PROFIBUS соответственно, что означает, что может быть подключен еще 31 интерфейсы станции, и максимальное расстояние передачи при соответствующей скорости передачи может быть увеличено. Кроме того, каскадное соединение также может быть реализовано. Следовательно, сеть PROFIBUS смешанных узоров создана через концентратор, и станции могут быть до 126. Расстояние передачи может достигать нескольких километров в зависимости от количества каскадных соединений (связанных с используемой скоростью передачи бод). 3. Функции изолятора: каждый интерфейс PROFIBUS Hub может быть расширен в "PROFIBUS Сегмент "(может называться" сегмент интерфейса "). Электрическая изоляция существует между каждым сегментом интерфейса, что означает, что сегмент изолирован друг от друга. Такие условия необходимы для защиты интерфейса, подавления помех и улучшения стабилизации сетевой системы. 4. Мониторинг и диагностика: через светодиодный индикатор на ретрансляторе PROFIBUS можно контролировать рабочее состояние сети PROFIBUS и предоставлять рекомендации для сетевой диагностики и устранения проблем.

FOURSTAR PROFIBUS Hub имеет следующие функции:

1. Прозрачная передача в физическом слое: концентратор PROFIBUS принимает прозрачную передачу бит в физическом слое, не имея ничего общего с протоколом верхнего слоя. Таким образом, он применим ко всем протоколам PROFIBUS на основе RS485, включая PROFIBUS-DP/V0, V1, V2 и различные правила применения, включая профисафе, избыточность и Ident системы и т. Д. он может подключаться к нескольким основным станциям для связи, таким как протокол функции S7, коммуникация мастер-станции вторичного типа; Он также применим к MPI протокол, PPI протокол, протокол свободного порта RS485, и другие fieldbus или сети, такие как MODBUS. 2. Он не нуждается в базовой конфигурации и не имеет GSD-файла. 3. нет разделения главного или подчиненного интерфейса; нет деления терминала или нетерминального узла: независимо от того, master Station или slave Station может быть подключен к любому интерфейсу PROFIBUS, и каждый интерфейс может быть либо терминальным узлом, либо нетерминальным узлом. 4. Самостоятельная адаптация под скорость передачи данных 0 ~ 12 Мбит/с: не требуется переключатель или конфигурация программного обеспечения. 5. Изоляция сегмента: каждый сегмент изолирован друг от друга. 6. Возможность каскадного подключения: каждый сегмент интерфейса может осуществлять каскадное соединение через концентратор PROFIBUS, чтобы увеличить количество сегментов интерфейса. Количество каскадного соединения связано с скоростью передачи данных. Когда скорость передачи данных ≥ 187,5 K, количество каскадного соединения составляет 3 каскада; когда скорость передачи данных <187,5 K, количество каскадного соединения может быть 5-каскадным

III. Особенности и технические характеристики

● Напряжение изоляции: 1000VDC. Мощность Изолированная от R485; R485 полностью изолированная от R485 ● Мощность: 9 ~ 40 В постоянного тока широкое напряжение, не зависит от колебания напряжения, с защитой от реверсивного электрода и защитой от перенапряжения ● Рассеивание мощности: рассеивание мощности FS-PBHUB-6 составляет около 3 Вт, а FS-PBHUB-4 около 2 Вт ● Скорость связи: Автоматическая адаптация без задержки до 0 ~ 12 Мбит/с ● Интерфейс PROFIBUS: разъем DBF9 (отверстие); определения пин-сигнала соответствуют стандартам PROFIBUS ● Максимальное расстояние связи каждого сегмента под каждой скоростью передачи соответствует PROFIBUS

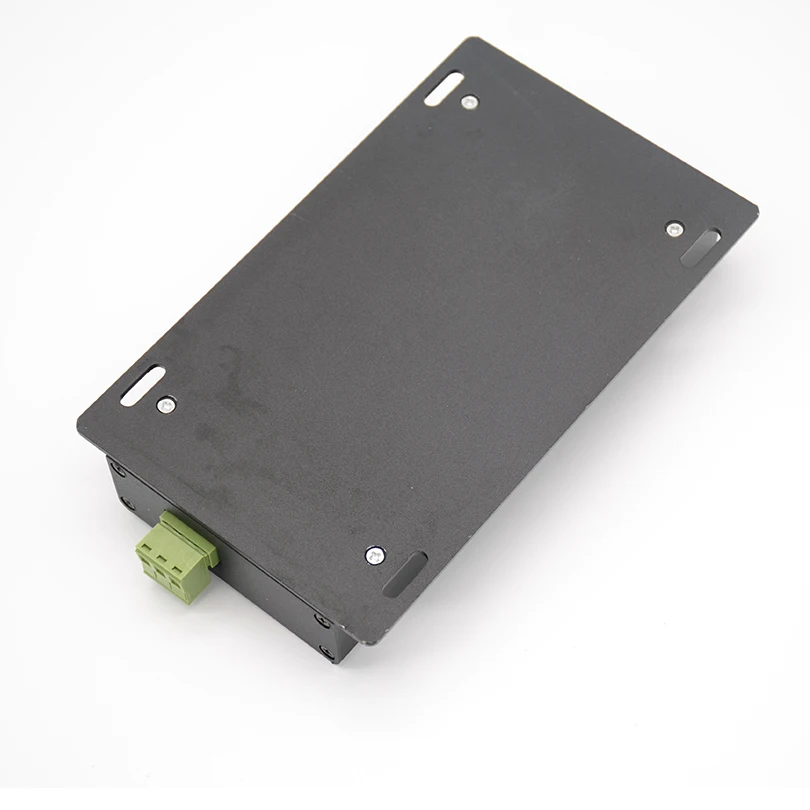

● Каждый интерфейс R485 интегрирован с защитой от молнии SPD с повторяющейся пропускной способностью от перенапряжения: Ipp = 100A (10/700us, 4KV) соответствует стандарту: ITU-TK20/21, VDE 0433. ± 15кВ ESD (статическая) защита ● Самовосстанавливающаяся защита от перегрузки по току. Порт RS485 способен выдерживать устойчивый перегрузки по току, вызванный высоким напряжением 60 в. ● Каждый интерфейс RS485 имеет свой собственный индикатор приема данных ● Рабочая температура:-40 ~ + 85 ℃ ● Размер контура: FS-PBHUB-6: 163 мм × 99 мм × 28 мм (Д/Ш/В), вес: 355 г FS-PBHUB-4: 115 мм × 99 мм × 28 мм (Д/Ш/В), вес: 255 г ● Установка означает: установка задней панели, Монтажный винт 4 × M4 IV. Внешняя структура и определение штифта 1. Описание продукта:

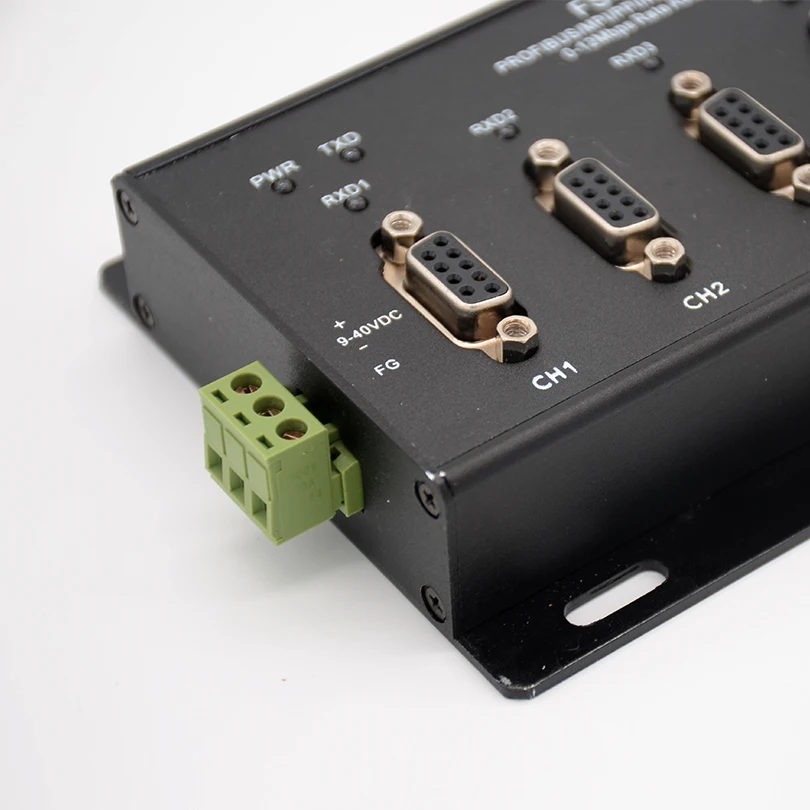

3. терминал питания: порт питания снабжен защитой от электрода и защиты от перенапряжения; входное напряжение-любое напряжение С. К. Между 9 В и 40 В; рассеивание мощности составляет около 3 Вт. Внешний источник питания изолирован от внутренней цепи с помощью модуля изоляции постоянного/постоянного тока внутри продукта, что делает продукт в состоянии получить источник питания от любого устройства без учета помех общего заземления.

VI. Схема применения ступицы PROFIBUS

Использование FOURSTAR PROFIBUS Hub является универсальным и гибким. Он может достичь автобусной сети, дерева Сети и смешанной топологии сети. За каждой схемой приложения последует.

VII. Часто задаваемые вопросы

1. Невозможно сократить мощность клеммной станции в сегменте сети. Почему? Головка и конец сегмента сети PROFIBUS называются клеммами. Чтобы подавить отражение и искажение RS485, соединительный кабель должен быть подключен к A1, B1 разъема шины, и переключатель резистора терминала в штепсельной вилке соединителя шины должен быть перемещен ВКЛ, в результате чего, Интерфейс терминала интегрирован с клеммным резистором 220 Ом, выдвижной резистор 390 Ом и выдвижной резистор 390 Ом, для обеспечения стабильной работы сети. Выдвижной и вытягивающийся резистор требует 5VDC питания от ноги 6 и ноги 5 DP розетки. Когда питание клеммной станции выключено, выдвижной и выдвижной резистор также теряет свой источник питания, что вызовет сетевую связь Ошибка или отсутствие связи. На диаграмме ниже описывается внутренний принцип штепсельной вилки шины PROFIBUS.

2. Если терминальная станция не может избежать отключения, то что делать дальше? Если случайно, необходимо сократить мощность терминальных станций, затем активные клеммные резисторы (с непрерывной мощностью) должны быть установлены на терминалах сегмента в качестве терминала сетевого сегмента, чтобы гарантировать нормальную сетевую связь. Продукт нет активного резистора терминала от Siemens: 6ES7 972-0DA00-0AA0. Производство Fourstar: PB-TR485. С активным клеммным резистором, Сетевой терминал PROFIBUS способен поддерживать напряжение шины на стандартном уровне. Следовательно, для каждой станции автобуса потеря подключения никогда не вызовет ошибки в сети. Сбой питания в каждом сегменте терминала повлияет на связь других сегментов. Так терминалы, которые могут Сбой питания должен быть интегрирован с активными клеммными резисторами (с непрерывной мощностью) для замены.

3. Как определить, что вся сеть достигла максимальной скорости связи? Использование PROFIBUS hub может составлять сложную сеть смешанных узоров. Каждый сегмент имеет свою длину. Независимо от того, может ли вся сеть достичь максимальной скорости связи или нет, определяется самым длинным сегментом. Если требуется более высокая скорость связи, вы можете использовать повторитель или концентратор, чтобы сломать более длинный сегмент для удовлетворения ваших потребностей. 4. Как достичь скоростной дистанционной связи PROFIBUS? Когда PROFIBUS находится в высокоскоростной связи, как и выше 3 Мбит/с, кабель не может быть длиннее 100 метров. Установка различных ретрансляторов или концентраторов приведет к ухудшению задержки сигнала, более высокой стоимости, а также проблемам с питанием и т. д. оптическое волокно в настоящее время является лучшим соотношением цены и производительности для связи, например, модуль оптического переключателя FS-OLM-S и FS-OLM-M, произведенный Fourstar. VII. Информация о заказе Название продукта: концентратор PROFIBUS Модель изделия: шесть портов: FS-PBHUB-6 Четыре порта: FS-PBHUB-4 Анонс: этот документ предназначен для предоставления инструкций для пользователей PROFIBUS Hub, FS- PBHUB-6 и FS-PBHUB-4. Так как техника быстро развивается, функции продукта меняются в соответствии с фактическими товарами. Deyang FOURSTAR Electronic Technology Co., Ltd. сохраняет права на изменение документа до объявления.
