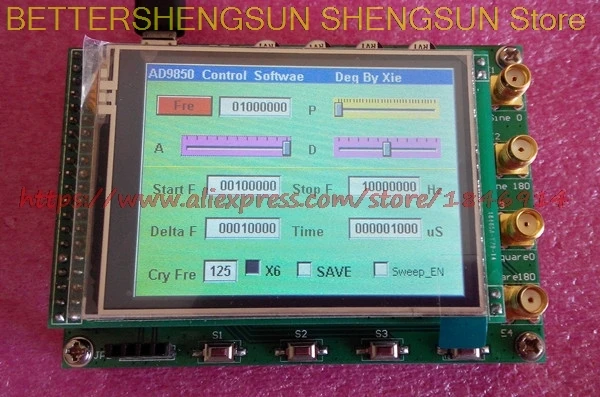

Модуль управления дисплеем AD9850 модуль DDS с сенсорным экраном и частотой

Модуль управления дисплеем AD9850 модуль DDS с сенсорным экраном и частотой

Один, характеристики модуля:1. Наиболее полная функция модуля AD9850/51: есть частота, фаза, амплитуда и коэффициент работы программы Fang Bo, а также функция частотной развертки.1. Через модуль можно быстро освоить Использование чипа AD9850/51, программа предоставляет очень ценную ссылку;2, очень легко управлять модулем AD9850/51, функция модуля AD9850/51 для управления;3 цвета, очень красивый интерфейс, управление сенсорным экраном, удобная работа; (Плата дисплея, чтобы быть осторожным, чтобы избежать повреждения штекера, сенсорного экрана)4, поддержка полной функции параметров AD9850/51, может расширить частоту, фазу;5. Использование usb-порта питания, использование интерфейса mircoUSB (который в настоящее время используется на смартфонах);6. Выход двух способов до 40 МГц дифференциального синусоидального волнового сигнала, Выходная часть фильтра низких частот; В то же время выход двух сигналов Lu Fangbo;7. Управление программой амплитуды: точность контроля 10 бит;8. Контроль программы рабочего цикла: точность контроля 12 бит;9, линейный подметания (рампы FSK), используя 32 бит высокоскоростной MCU (STM32F103), и AD9850 с параллельными режим управления;10. Дизайн и материалы этого модуля очень особенные, чтобы улучшить стабильность и надежность модуля, чтобы помочь; Стабильность сигнала очень хороша.Два, модуль измеряет форму волны:50 Гц синусоида выход амплитуда 1V1 МГц Синусоидальная волна Выходная амплитуда 1 вВыход синусоидальной волны 40 МГц более 500 мВ1 МГц Fang Bo выход 5 В10 МГц Fang Bo выход 5 ВТри, применение модуля:1. Высокочастотный программируемый источник сигнала;2. Тестирование с источником сигнала (Синусоидальная волна, Fang Bo);3. Обслуживание источника сигнала;Четыре, параметры производительности модуля:1, рабочее напряжение: 0.5A 5 вольт постоянного тока (напрямую через USB источника питания);2, выход двух синусоидных волновых сигналов, разница в фазе 180 градусов;Два Квадратных волновых сигнала, разница в фазе 180 градусов, коэффициент мощности может быть от 10-90% (может быть 0-100, но стабильность стороны сигнала не слишком хороша) можно регулировать;3. Максимальная Выходная частота: 40 МГц;4, амплитуда выходного сигнала: 1Vp_p (10 МГц ниже, чем выше частота будет медленно становиться маленькой)5. Точность контроля частоты: 1 Гц;6. Амплитуда синусоидальной волны: 10 бит (0-1 vp_p регулируется), обратите внимание, что Регулировка сигнала синусоидальной волны повлияет на сигнал квадратной волны;7. Рабочий цикл Fang Bo: 12 бит (0-100% регулируется);
