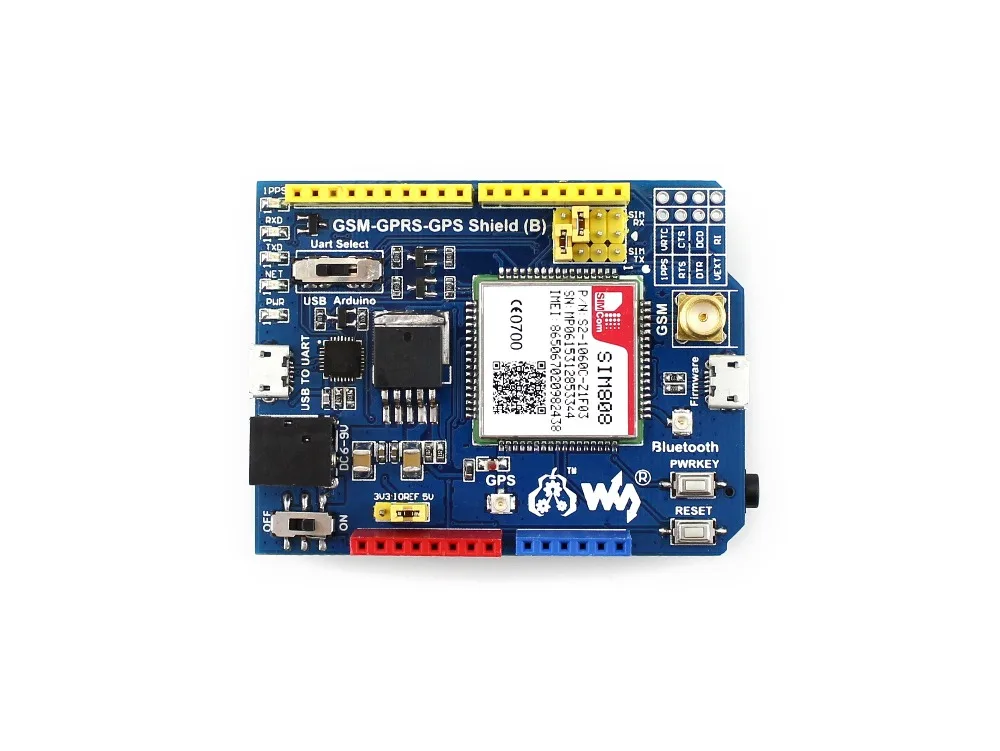

GSM/GPRS/GPS щит (B), Arduino Щит на основе SIM808, поставляется с адаптером питания штепсельной вилки ЕС

Обзор

GSM/GPRS/GPS щит (B)Является щит Arduino на основе четырехдиапазонного GSM/GPRS/GPS модуля SIM808.

Особенности

Общий

• Подключение Arduino, Совместимость с UNO, Leonardo, NUCLEO, XNUCLEO
• Встроенный USB в UART конвертер CP2102 для UART отладки
• 5 светодиодов для указания рабочего состояния модуля
• Встроенный преобразователь уровня напряжения, поддерживает системы 3,3 В и 5 В
• Слот для sim-карты 1,8 В/3 в
• Автоматическое обнаружение Baudrate (1200bps ~ 115200bps)
• Bluetooth 3,0, поддерживает передачу данных через Bluetooth
• RTC с интерфейсом питания
• Обновленная прошивка через USB
• Управляйте через команды AT (3GPP TS 27.007,27. 005, и SIMCOM улучшен НА командах)
• Поддержка набора sim-приложений: GSM 11,14 выпуск 99
• Рабочее напряжение: 6 ~ 12 В
• Рабочая температура:-40 °C ~ + 85 °C
• Температура хранения:-45 °C ~ + 90 °C

GSM/GPRS

• Ремешок
  • GSM 850/EGSM 900/DCS 1800/шт 1900 МГц
  • Четырехдиапазонный автоматический поиск
  • Совместим с gsm-фазой 2/2 +
• Излучающая мощность
  • Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц)
  • Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц)
• Подключение GPRS
  • GPRS мульти-слот класса 12 (по умолчанию)
  • GPRS мульти-слот класс 1 ~ 12 (настраиваемый)
• Функция передачи данных GPRS
  • Скорость нисходящего канала: максимум 85,6 кбит/с
  • Скорость соединения: максимум 85,6 кбит/с
  • Схемы кодирования: CS-1CS-2CS-3CS-4
  • Поддержка PAP (протокол аутентификации паролем) для PPP подключения
  • Встроенный протокол TCP/IP
  • Поддерживает PBCCH
  • Поддерживает скорость передачи CSD: 2,4/4,8/9,6/14,4 кбит/с
  • Поддержка USSD
• SMS
  • Поддержка: режим MT/MO/CB/Text/PDU
  • Хранение SMS: sim-карта
• Аудио
  • Голосовой encode/decode режим: половина RateFull RateEnhanced Full RateAdaptive muti rate
  • Поддерживает Подавление эха
  • Поддерживает шумоподавление

GPS

• Тип приемника
  • 22 канала отслеживания
  • 66 каналов сбора
  • GPS L1 C/A код
• Чувствительность
  • Отслеживание:-165 дБм
  • Холодный запуск:-148 дБм
• Время на первое исправление
  • Холодный запуск: 30 s (typ.)
  • Горячие старты: <1 s
  • Теплый старт: 28 s
• Точность
  • Горизонтальное положение: <2,5 м CEP

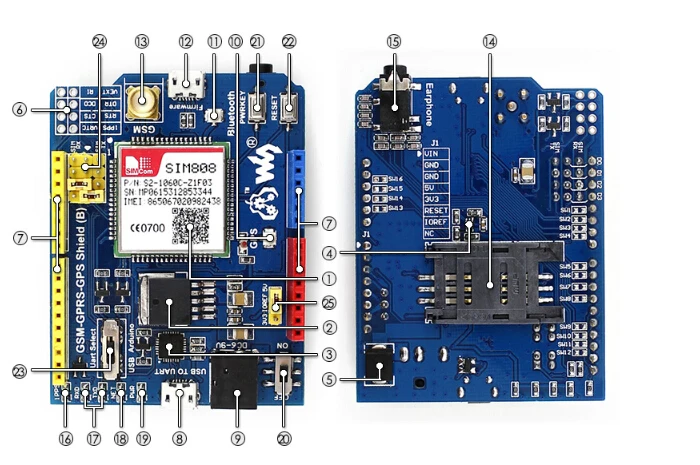

Что на борту

1. Модуль SIM808
2. Микросхема питания MIC29302
3. CP2102:Конвертер USB в UART
4. SMF05C:Tvs-диод
5. 1N5408:Бортовой выпрямитель
6. Функциональные булавки SIM808
7. Разъем расширения Arduino
8. Интерфейс USB в UART
9. Разъем питания постоянного тока
10. Разъем антенны GPS
11. Разъем антенны Bluetooth
12. Интерфейс обновления прошивки
13. Разъем GSM антенны
14. Слот для sim-карты
15. 3,5 мм разъем для наушников/микрофона
16. Индикатор состояния GPS
17. Индикатор CP2102 UART Tx/Rx
18. Чистый индикатор:
    • Быстро мигает при запуске модуля
    • Мигает медленно после того, как GSM регистр преуспевает
19. Индикатор питания
20. Выключатель питания
21. Кнопка управления SIM808:Нажмите кнопку и удерживайте в течение 1 s для запуска/выключения SIM808
22. Кнопка сброса
23. Переключатель выбора UART,Выберите управление SIM808 через:
    • CP2102
    • UART контакты интерфейса Arduino
24. SIM808 UART конфигурация:
    • SIM_TX: SIM808 UART TX
    • SIM_RX: SIM808 UART RX
25. IOREF выбор мощности:Настройте уровень напряжения UART

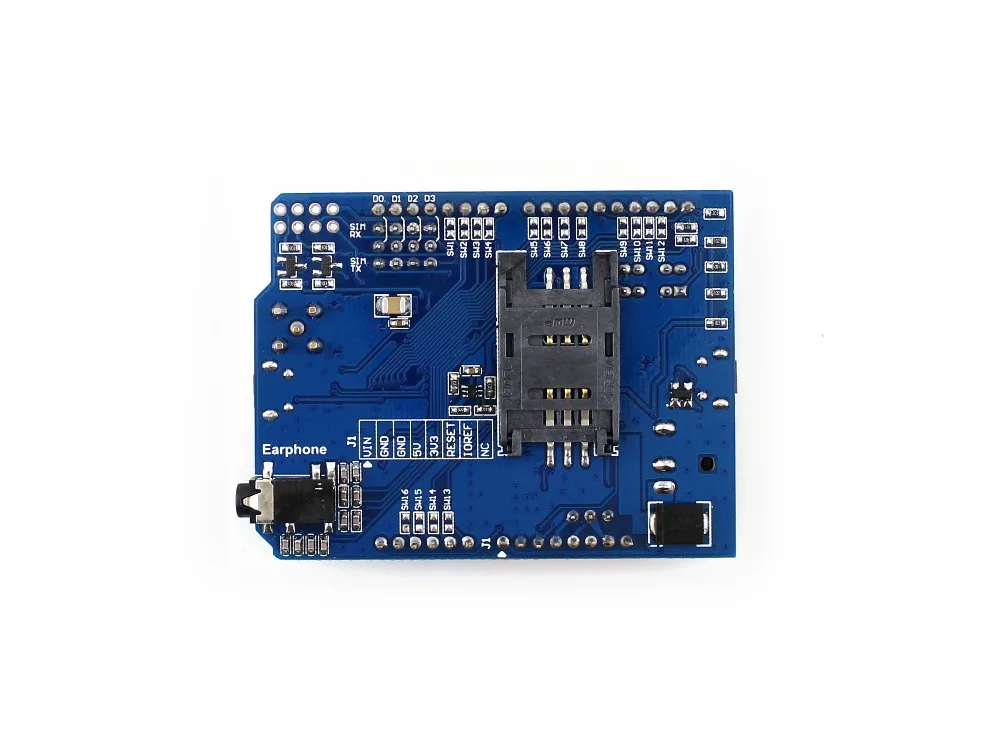

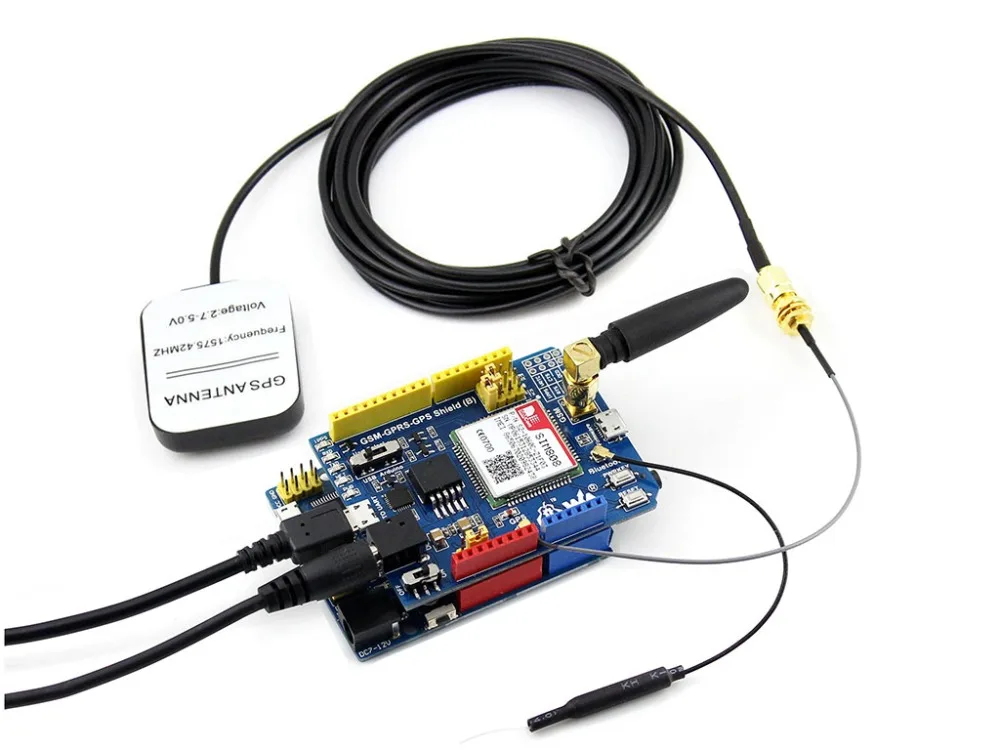

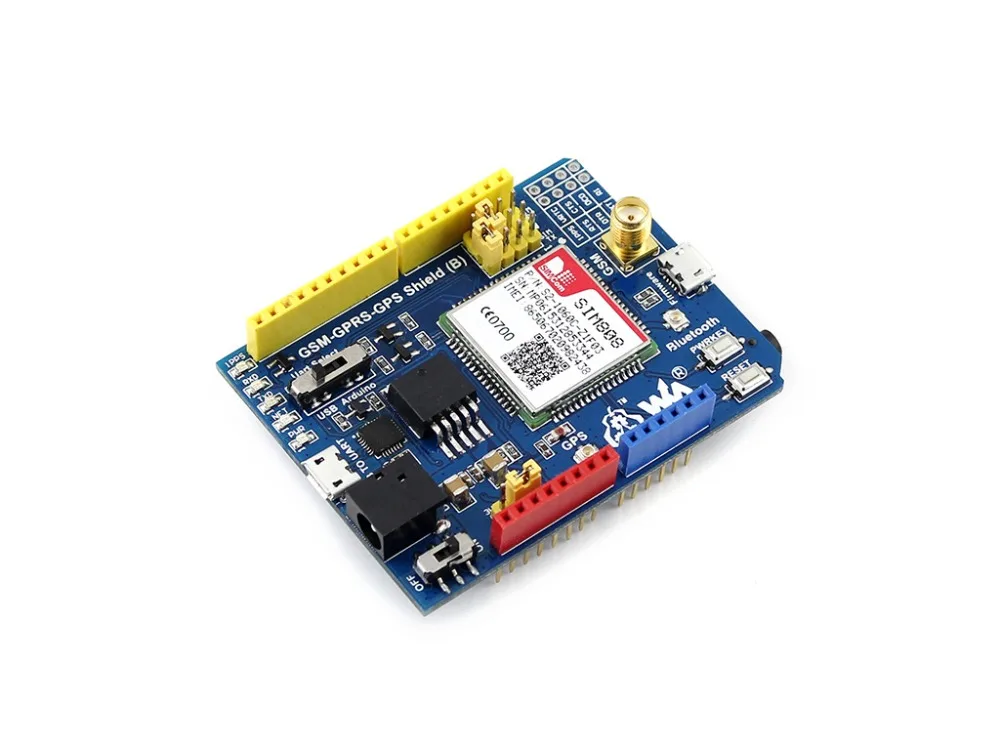

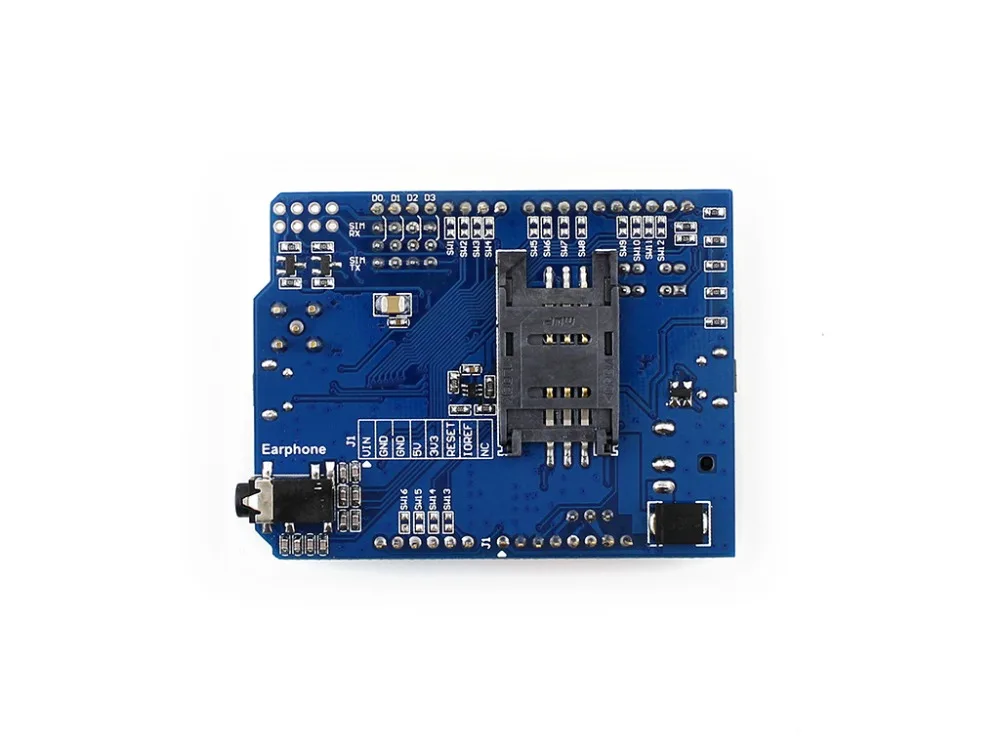

Фотографии

Примечание: UNO PLUS на фото не входит в комплект.

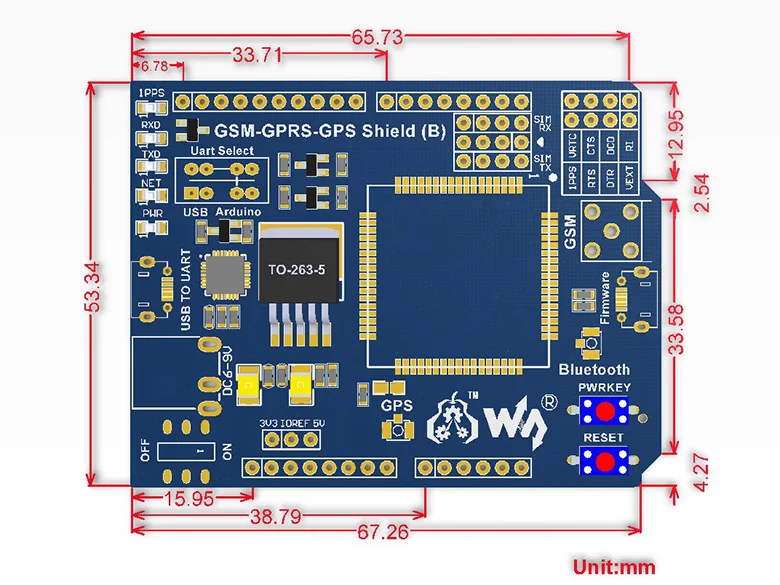

Размеры

Ресурсы для развития

Вики:Www.wav WAV (B)

Содержимое упаковки

Вес:0,233 кг

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой:США, ЕС

1. GSM/GPRS/GPS щит (B) x1
2. GSM антенна x1

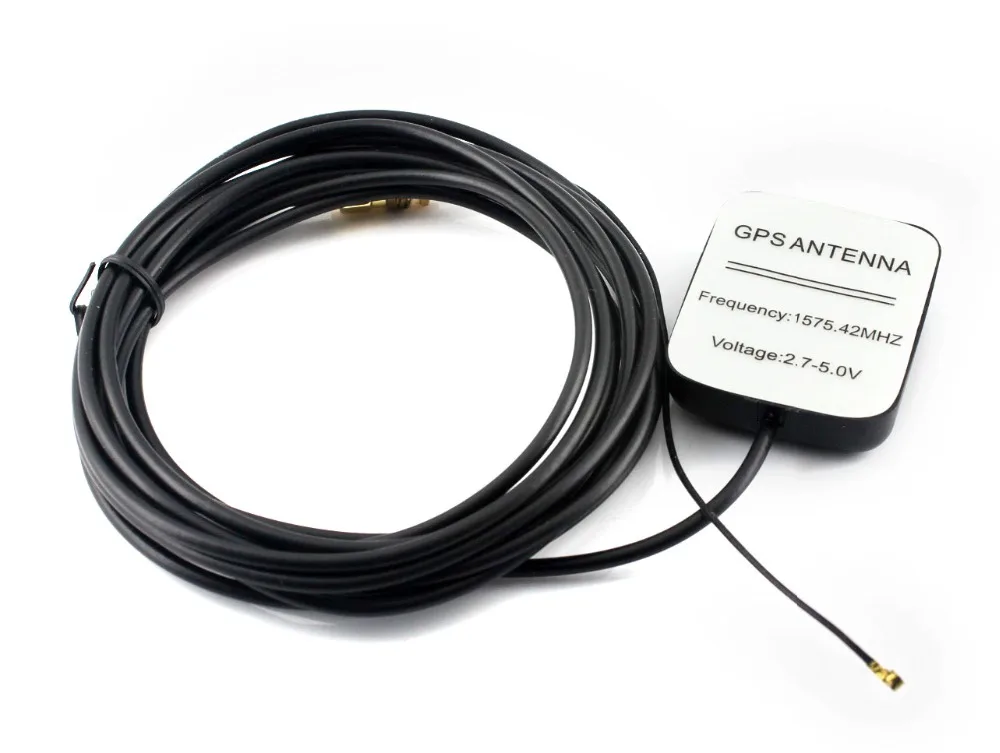

3. Внешняя антенна GPS (B) x1
4. Антенна Bluetooth x1
5. Адаптер питания стандарта ЕС x1
6. Разъем USB типа A для кабеля micro-plug x1
