Универсальный Радиочастотный приемник 3 шт. 433 МГц Супергетеродинный UHF ASK

---

Посылка включает в себя:

Модуль приемника (RX500-4) * 3 шт.
Антенна * 3 предмета в комплекте

В данный комплект поставки антенна не входит.

Среда приложения

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные товары, товары для домашней безопасности, электрические двери, двери затвора, окна, разъем дистанционного управления, дистанционное управление светодиодами, дистанционный аудио пульт дистанционного управления электрическими дверями, гаражными дверями дистанционного управления, дистанционным управлением выдвижными дверями, удаленными объемными воротами, панорамными дверями, Пульт дистанционного управления открывания двери, система управления устройством закрытия двери, занавески дистанционного управления, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла, электромобили, пульт дистанционного управления MP3.

Описание продукта:

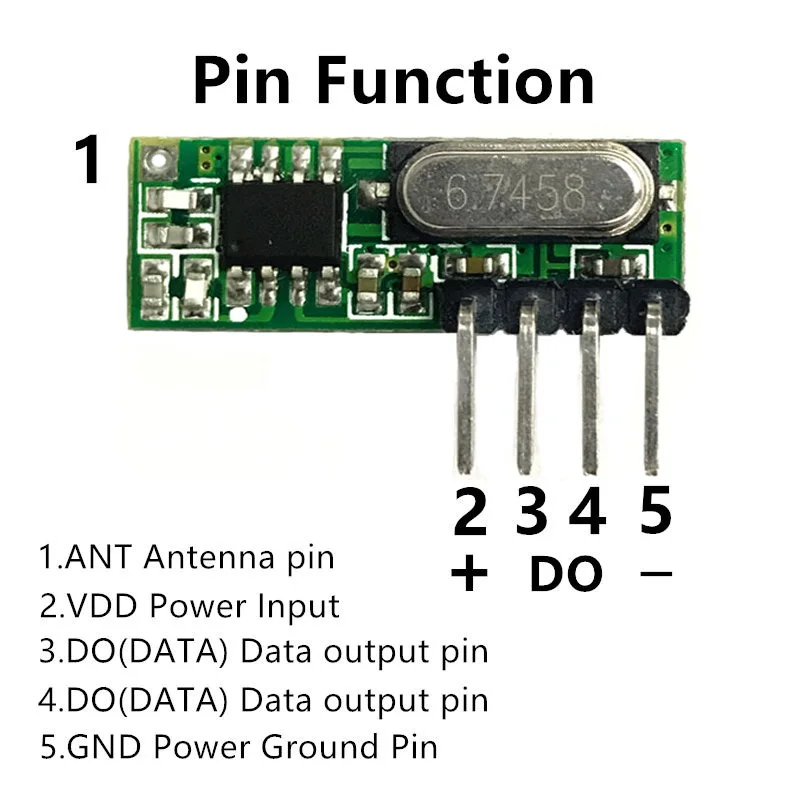

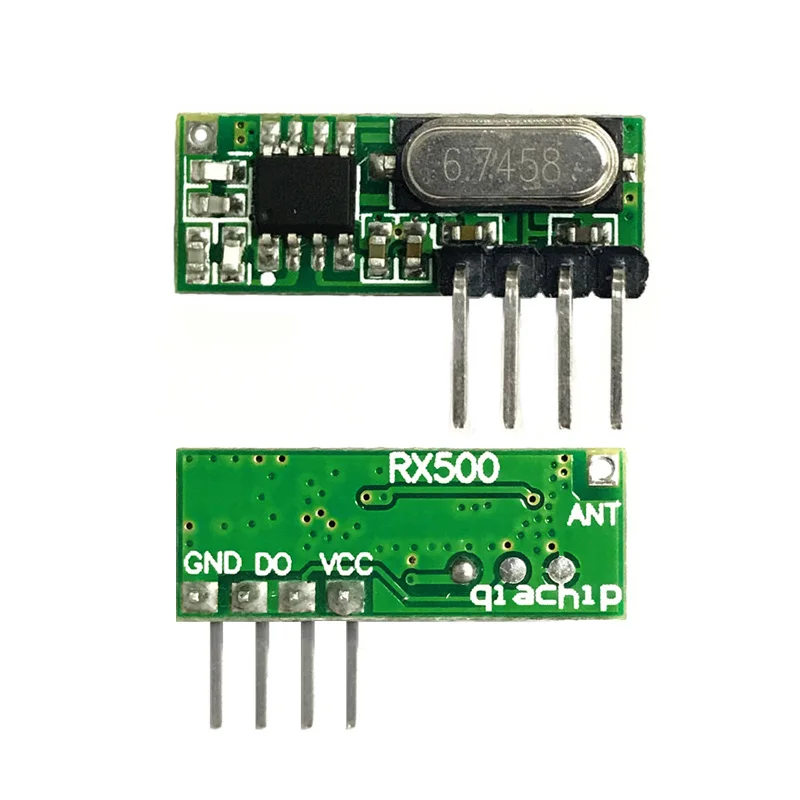

Модуль приемника, модель изделия: RX500-4

RX480-A4Супергетеродинный беспроводной приемникМодуль принимает гетеродинного беспроводного приемника принимает УКВ демодуляторы ASK и OOK с поддержкой модуляции ASK и OOK. Модуль приемника имеет высокую чувствительность (-107 дБ/мВт),
Работает с потреблением небольшой мощности, с большим динамическим диапазоном (больше 60 дБ). В модуле используется интегральная схема с высокой степенью интеграции, встроенный фронтальный усилитель с низким уровнем помех, преобразователи, фильтры, контур частотного синтезатора, и т.д., обеспечивает максимальную оптимизацию сигнала.

Характеристики продукта
1. Поддержка ASK / OOK модуляции, чувствительность приемника -107 дБ/мВт;
2. Рабочая частота: 433,92 МГц, пропускная способность около ±150 кГц;
3. Диапазон входного напряжения сети: 2,2-5 В;

Рабочий ток:
Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В)
4. Сила тока: 1uA
5. Низкое энергопотребление;
6. Хорошая чувствительность и подавление паразитного излучения, легко проходит международные сертификации CE/Fcc;
7. Хороший местный осциллятор подавления радиации, множественный модуль приемника для работы с (т. Е. Более одного достатка) и не будет мешать друг другу, используется вместе без воздействия на расстояние приема;
8. Различные скорости передачи, общий модуль на 2 кГц, до 10 кГц;
9. Диапазон температур: -40-85 °C

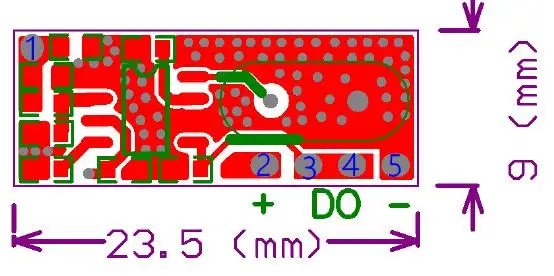

10. Сверхмалый размер 23,5 х 8,5 х 1 (мм) (может быть изготовлен по заказу клиента)
11. Внешняя антенна: 32 см одножильный провод, намотан в спираль




Приложений
1. Беспроводной выключатель питания, розетка, переключатель дистанционного управления, модуль приемника,
2. Контроль доступа, электрокары, мотоциклы, автомобильные противоугонные устройства, дистанционные устройства для открывания дверей, система управления устройствами для закрывания
3. Системы безопасности и видеонаблюдения, домашние системы безопасности, электрические двери, хост-системы сигнализации, сигнализация
4. Управление помещениями, раздвижные двери, окна, разъем с дистанционным управлением, светодиод с дистанционным управлением, электрические двери с дистанционным звуковым управлением, дистанционное управление для гаражных ворот, выдвижные двери с дистанционным управлением, дистанционное управление для подъемных ворот, скользящих дверей
5. Устройства для умного дома, шторы с дистанционным управлением, дистанционное управление для MP3- и аудио устройств.

Описание выбора антенны

Общий режим применения

Для общего режима применения подойдет антенна с рынка со стандартными характеристиками;
Конкретная информация:

Диаметр жилы проводника антенны (с оболочкой антенны): 1,0 мм, (без оболочки антенны): 0,5 мм;

Длина провода с приварным концом: 17,5 мм, длина провода входа антенны: 9,5 мм;

Диаметр обмотки антенны (с оболочкой антенны): 5 мм;

Количество оборотов обмотки: 15 оборотов

Схематический чертеж:

Специальный режим обогащения

Общий режим применения не подойдет при увеличенном расстояние связи, при увеличенном расстоянии связи сигнал может приниматься в специальном режиме обогащения, конкретная информация следующая:

Антенна 433 МГц

Диаметр жилы проводника антенны (с оболочкой антенны): 1,0 мм; (без оболочки антенны): 0,35 мм

Длина провода с приварным концом: 12 мм

Диаметр обмотки антенны (без оболочки антенны): 3,0 мм;

Количество оборотов обмотки: 26 оборотов; длина обмотки: 36 мм

Схематический чертеж:
