STM32 разработочная плата предназначена для официального инструмента ST 32F429IDISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента ST32F429IDISCOVERY, Который показываетSTM32F429ZIT6Микроконтроллер бортовой.

Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

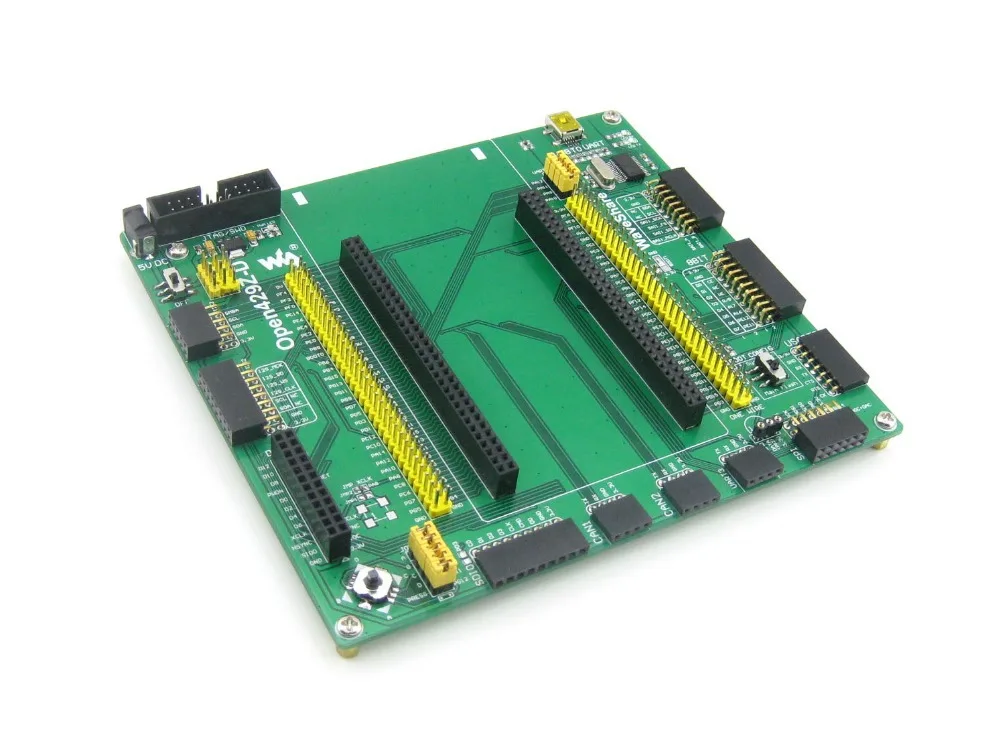

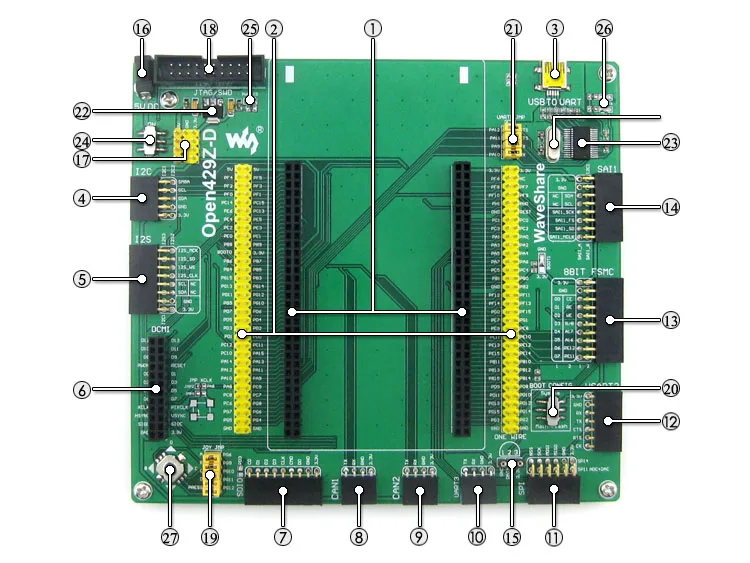

What's на Материнская плата печатная плата

1. 32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERY
2. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
3. USB разъем:USB к UART через бортовой конвертер PL2303
4. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
5. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
6. DCMI интерфейс:Для подключения камеры
7. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
8. CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
9. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
10. UART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
11. SPI1/SPI4 + AD/DA интерфейсы:
    • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
    • Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
12. UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
13. 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
14. SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380
15. Один провод (дюймы):Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
16. 5V DC jack
17. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
18. Интерфейс JTAG/SWD:Для отладки/программирования
19. Джойстик джемпер
    • Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
    • Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
20. Переключатель режима загрузки:Для настройки бут0 pin
21. USB для UART jumper
22. AMS1117-3.3:3,3 V регулятор напряжения
23. PL2303:Конвертер USB в UART
24. 5V выключатель питания постоянного тока
25. Мощность индикатор
26. UART1 индикатор
27. Джойстик:Пять положений

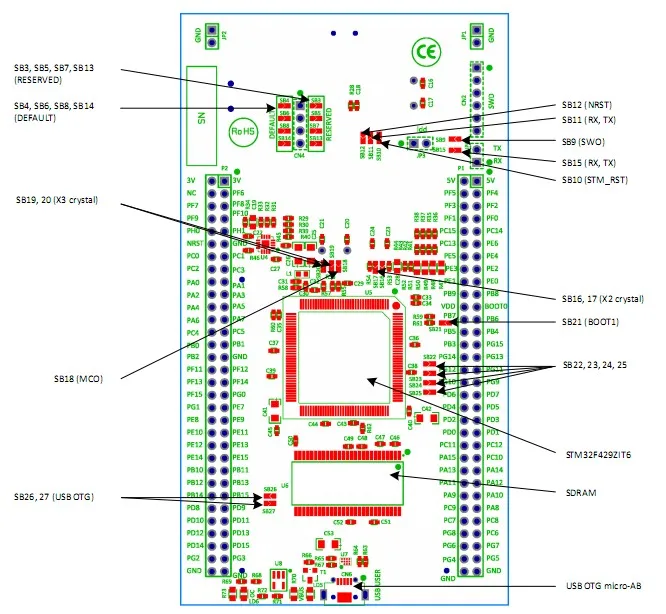

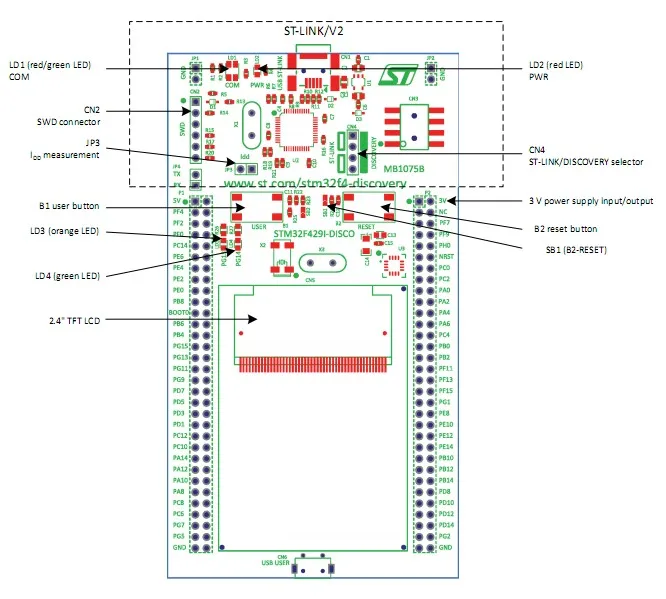

What's на 32F429IDISCOVERY

• Микроконтроллер STM32F429ZIT6 с 2 Мб флэш-памяти, 256 Кб оперативной памяти в LQFP144 посылка
• Встроенный ST-LINK/V2 с переключателем режимов выбора, чтобы использовать комплект в качестве автономного
• ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Плата источника питания: через usb-автобус или от внешнего источника 3 V или 5 V Напряжение питающей сети
• 2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей
• SDRAM (синхронное динамическое ОЗУ 64 мбитс
• L3GD20, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом гироскоп
• Шесть светодиодов:
  • LD1 (красный/зеленый) для USB связи
  • LD2 (красный) для 3,3 V power-on
  • Два пользовательских светодиода: LD3 (зеленый), LD4 (красный)
  • Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току)
• Две кнопки (пользователь и сброс)
• USB OTG с микро-коннектор AB
• Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования

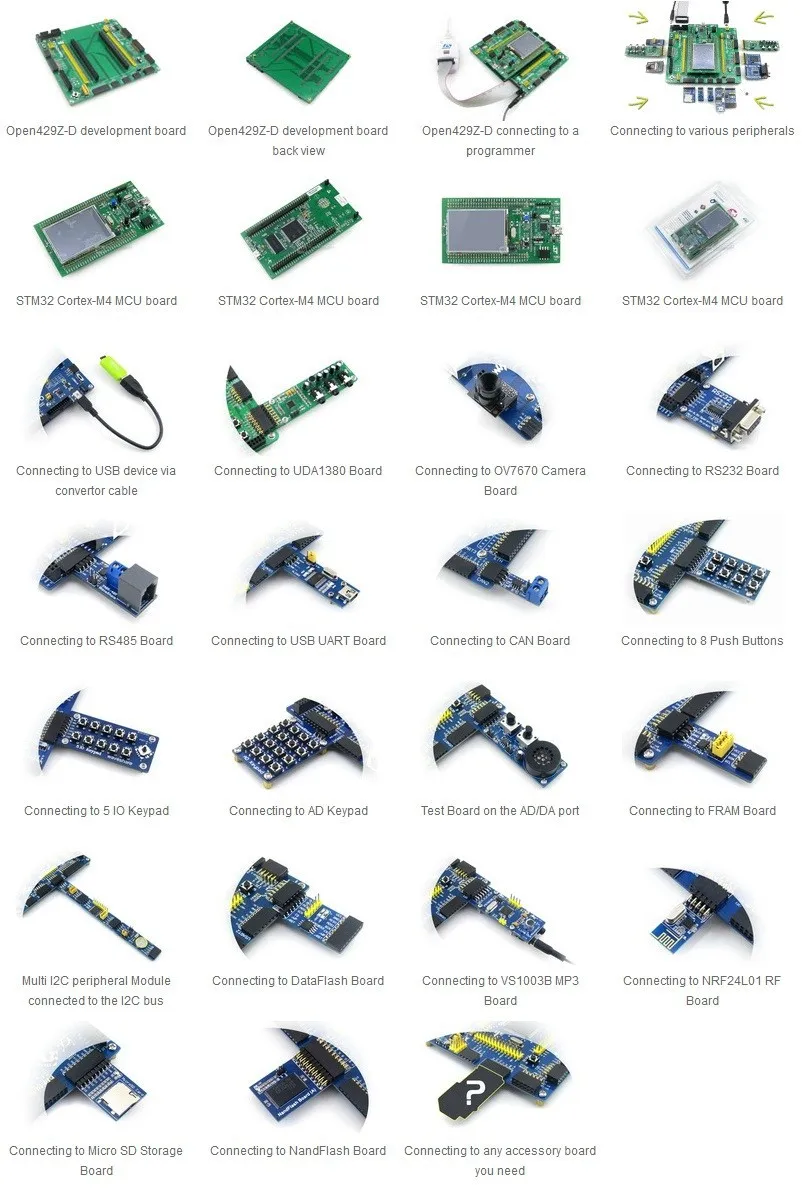

Фото

Примечание:
32F429IDISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Схема
• Демонстрационный код (примеры в C, μC/OS-II)
• Сопутствующее программное обеспечение (KEIL и т. д.)
• STM32 Datasheets
• STM32 разработка документов

Посылка содержит

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартный посылка

1. Материнская плата Open429Z-D x 1
2. 4-контактный 2 в упаковке x 1
3. Кабель питания USB x 1
4. Руководство пользователя CD x 1

Аксессуар Панели посылка

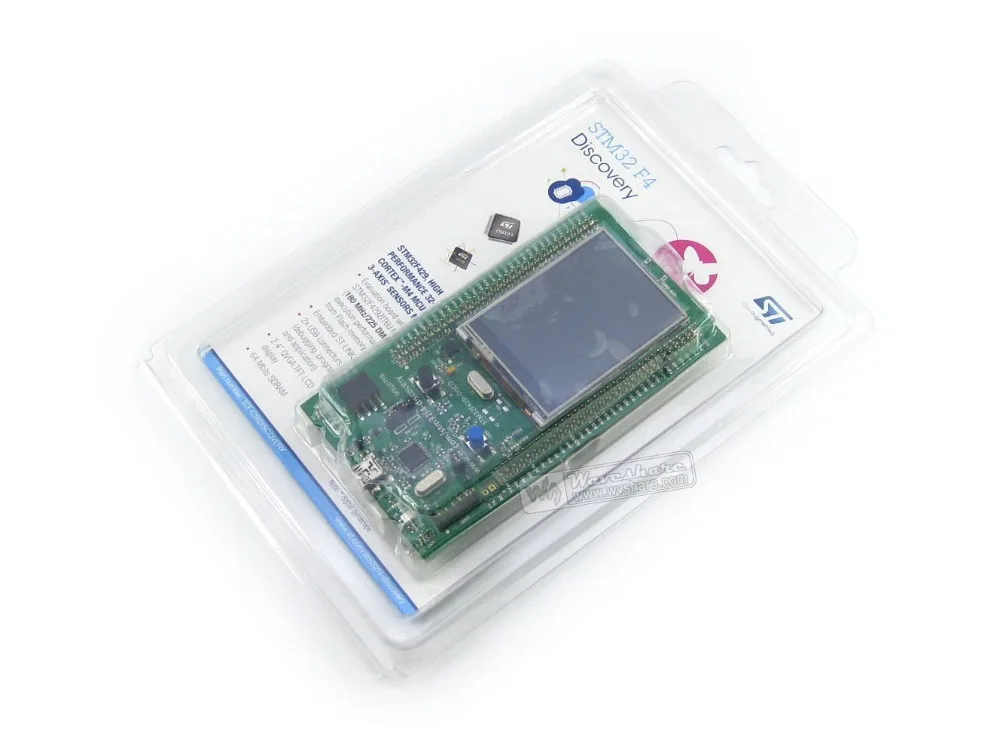

1. 32F429IDISCOVERY x 1

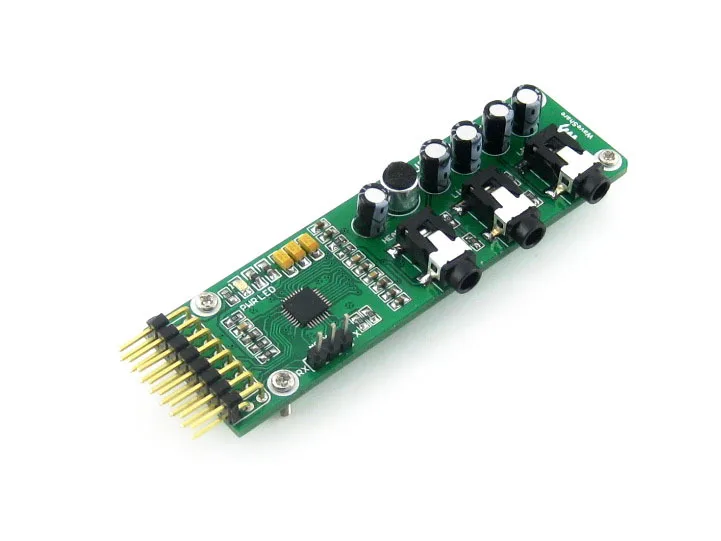

2. UDA1380 доска х 1

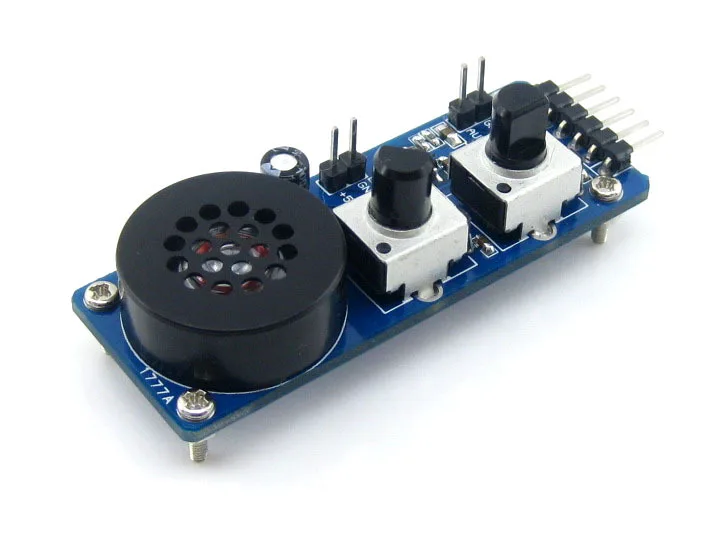

3. Аналоговая тестовая плата x 1
4. Плата для хранения Micro SD x 1

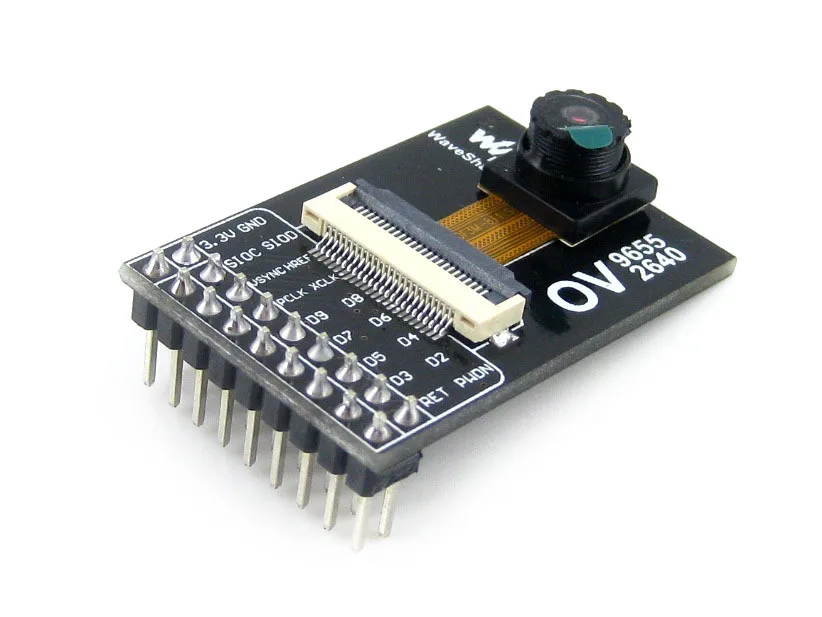

5. OV2640 плата камеры x 1
6. Плата NandFlash (A) x 1
7. SN65HVD230 можете сесть на 2 шт. x 1
8. FM24CLXX Фрам доска x 1
9. AT45DBXX DataFlash Board x 1
10. RS232 доска х 1
11. Usb-разъем типа A для мини-кабеля типа B x 1
12. Кабель с разъемом «Папа-мама» x 1
