Обзор

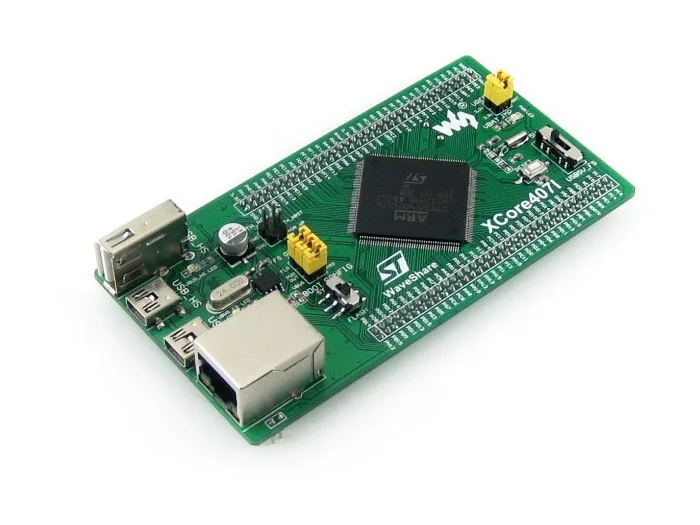

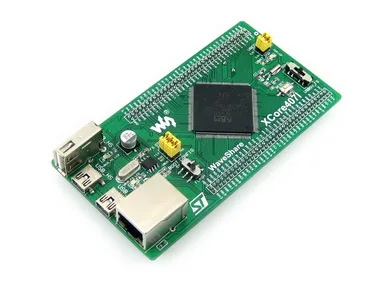

XCore407I-это основная плата STM32 MCU, которая имеетSTM32F407IGT6На борту.

• Часы, управление питанием от USB
• Встроенные устройства: USB HS PHY,Ethernet PHY, 1G бит NandFlash
• Разъемы: USB HS (mini/type A), USB FS (mini), Ethernet (RJ45)
• Все пустые Порты ввода/вывода доступны на контактных заголовках
• 2,0 мм Шаг штыря, меньший размер, легче интегрировать в систему пользователя

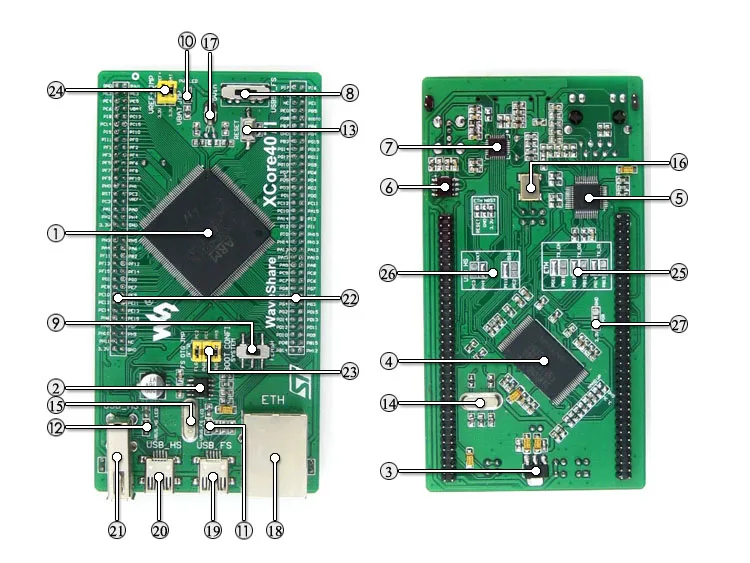

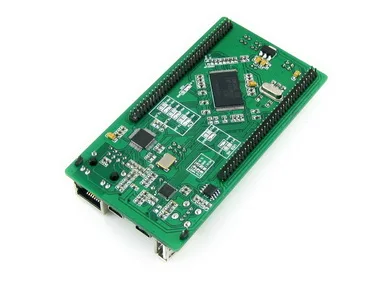

Что на борту

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-битный RISC
   • Характеристика:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Рабочее напряжение:1,8 В-3,6 В
   • Упаковка:LQFP176
   • Воспоминания:1024kB Flash, 192 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1 x 8-14-битный параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. MIC2075-2,Бортовое USB FS устройство управления питанием
3. AMS1117-3.3,3,3 В регулятор напряжения
4. K9F1G08U0D,1G бит NandFlash
5. DP83848,Ethernet PHY
6. MIC2075-1,Бортовое USB HS устройство управления питанием
7. USB3300,USB HS PHY
8. Выключатель питания,Питание от 5Vin или USB подключения
9. Переключатель режима загрузки,Для настройки бут0 pin
10. Индикатор питания
11. USB FS LED
12. СВЕТОДИОД USB HS
13. Кнопка сброса
14. 8 м кристалл,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью путем умножения частоты
15. 24 м кристалл,Часы USB3300
16. 50 м кристалл,Часы DP83848
17. 32,768 K кристалл,Для внутреннего RTC с калибровкой
18. Разъем Ethernet
19. Мини-разъем USB FS
20. Мини-разъем USB HS
21. Разъем USB HS type A
22. Расширитель MCU pins,VCC, GND и все пустые Порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
23. USB OTG/хост-джемпер
24. Джемпер VREF/VBAT
25. Ethernet I/O выбор паяльного соединения
26. USB HS I/O выбор паяльного соединения
27. PDR выбор припоя Соединение:1,8-3,6 В,-40 ~ 105 по Цельсию или 1,7-3,6 В, 0 ~ 70 Цельсия

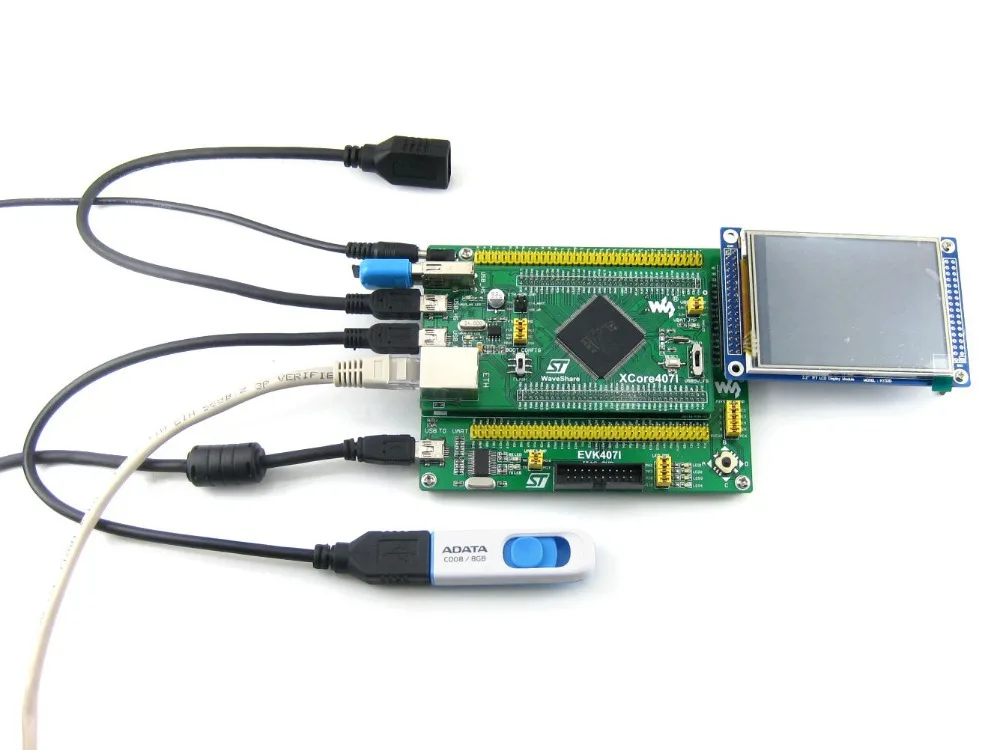

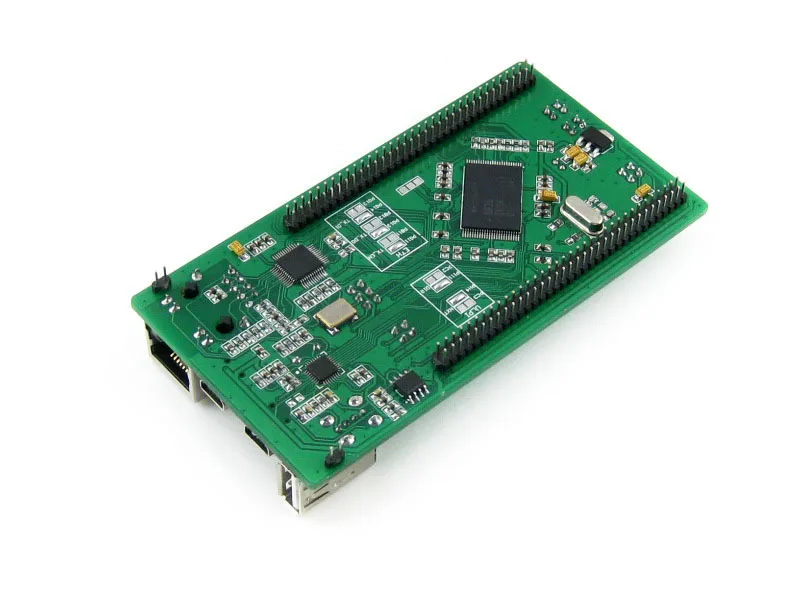

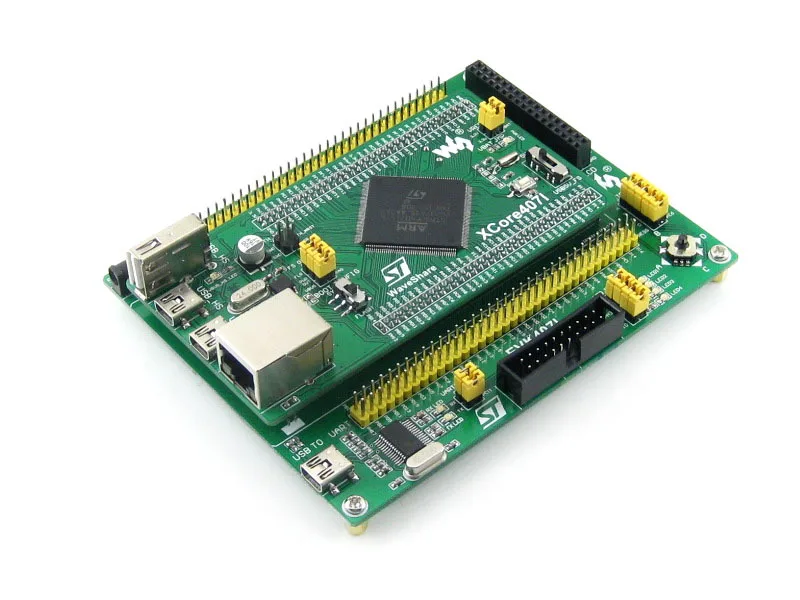

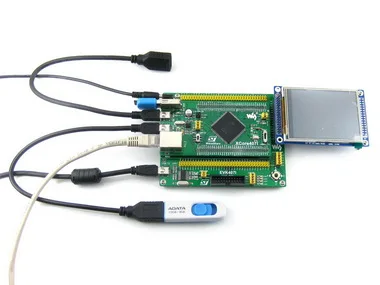

Фотографии

Примечание:
XCore407I не интегрирует интерфейс программирования/отладки.
Материнская плата и аксессуары на фотографиях не включены в цену.

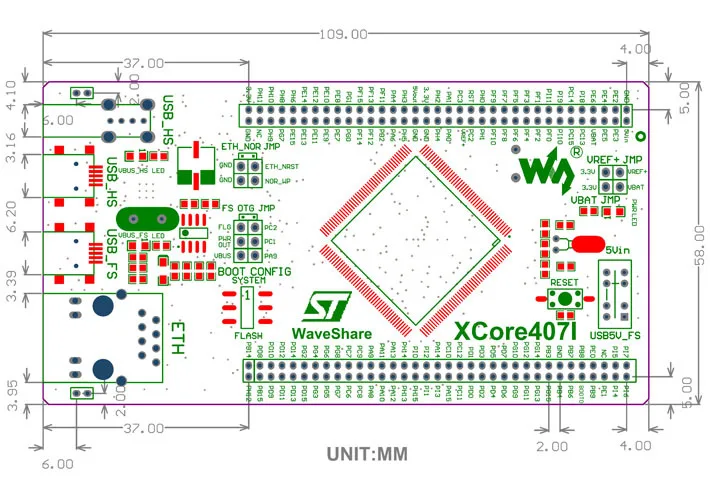

Размеры

Ресурсы для развития

XCore407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

В комплект входит

1. XCore407I макетная плата x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
