Описание товара

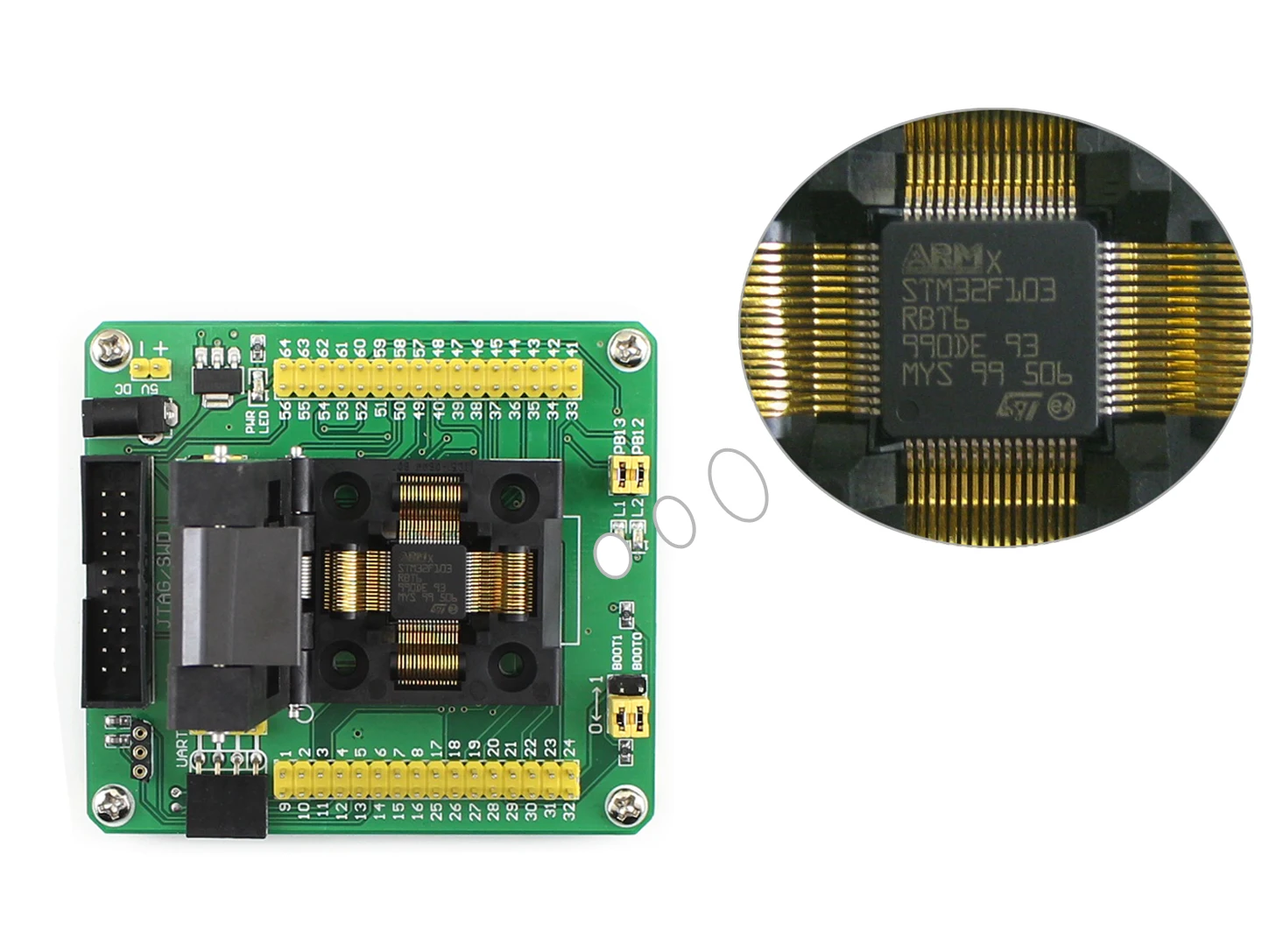

STM32 программирующий адаптер тестовая розетка для LQFP64 QFP64 пакет QFP 0,5 мм шаг = STM32-QFP64
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP64 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP64 (0,5 мм шаг) посылка с совместимыми pinouts:
- STM32L1xxR серии (STM32L151R8, STM32L152RB и т. Д.)
- STM32F0xxR серии (STM32F051RC, STM32F051RB и т. Д.)
- STM32F1xxR серии (STM32F103RC, STM32F100RB и т. Д.)
- Серия STM32F2xxR (STM32F207RC, STM32F215RB и т. Д.)
- STM32F3xxR серии (STM32F303R8, STM32F373RB и т. Д.)
- STM32F4xxR серии (STM32F407RC, STM32F415RB и т. Д.)
Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.

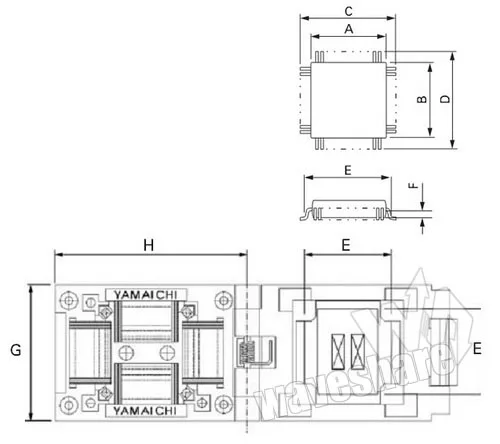

Контур и размеры
Единица измерения: мм| Номер изделия: | Шаг | Контакты | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-0644-807 | 0,5 | 64 ГБ | 10,0x10,0 | 12,0x12,0 | 11,3 | - | 32,0x35,0 |
 |
|||||||

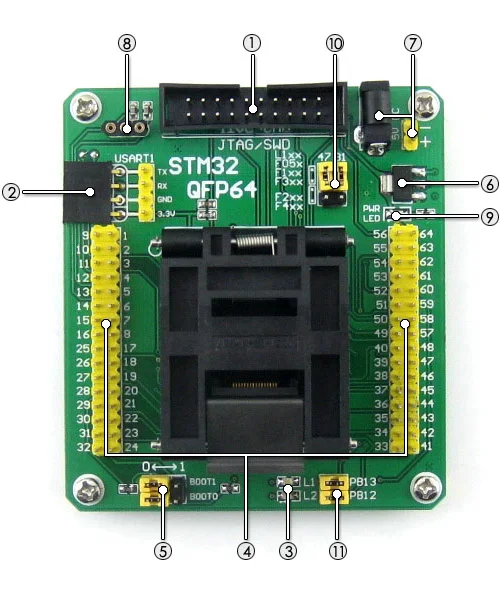

Фото
- JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK
- USART1 порт
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодный индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- 5V вход питания
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Выбор устройства джемперы
- Короткие верхние заголовки для STM32F1xx / STM32L1xx / STM32F05x / STM32F3xx
- Короткие Нижние заголовки для STM32F2xx / STM32F4xx
- Светодиодный джемперы
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой

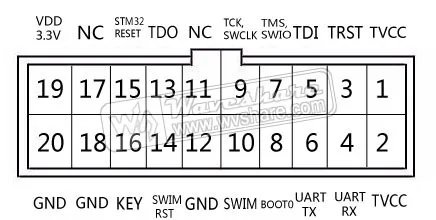

JTAG/SWD разъем макет
В STM32-QFP64 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет

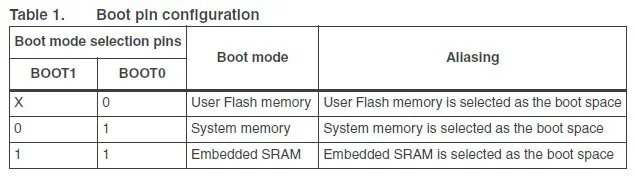

Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.wav eshare.com/wiki/STM32-QFP64
Посылка содержит
- STM32-QFP64 × 1 шт.
- Кабель питания USB × 1
