Регулируемый CC CV USB 5V к 3 V 9V 12V 24V 30V повышающий/понижающий блок питания модуль

Регулируемый CC CV USB 5V к 3 V 9V 12V 24V 30V повышающий/понижающий блок питания модуль

1. Описание:

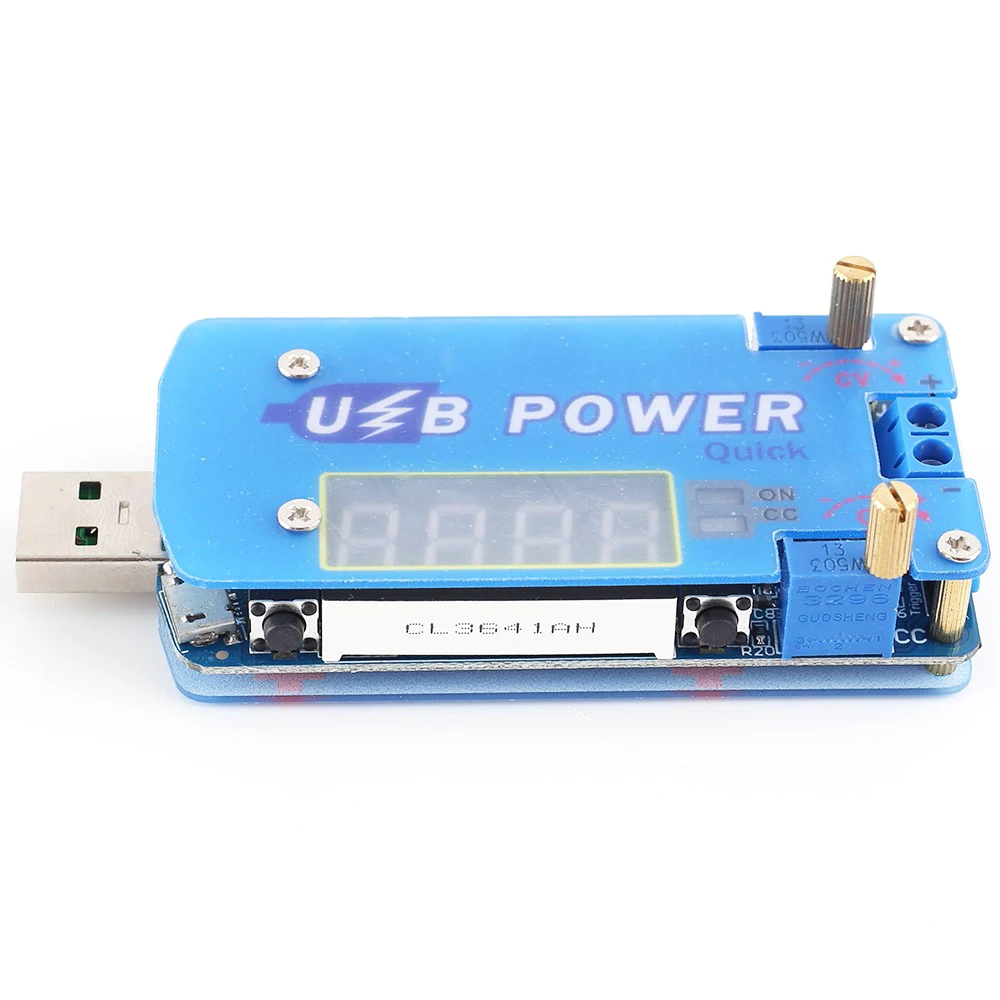

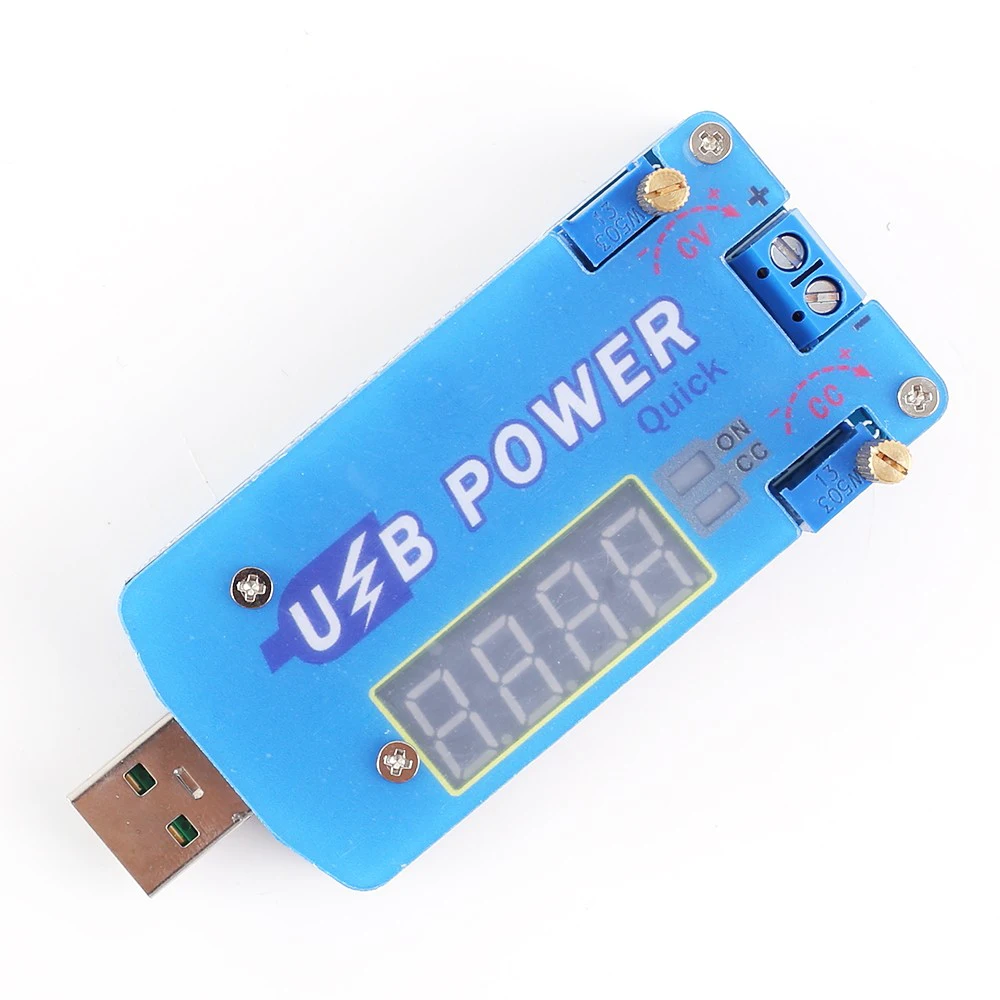

ZK-DP2F представляет собой DC регулируемый постоянное напряжение постоянного тока шаг вверх/вниз источника питания модуль с светодиодный цифровая трубка Дисплей. Поддерживает быструю зарядку для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. Выходное напряжение дисплея, Выходной ток и выходная мощность. Регулируемое выходное напряжение и ток. Установите выходной ток, чтобы соответствовать требованиям. Он может использоваться как обычный модуль питания buck, зарядным устройством, а также светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

2. Особенности:

1>. Поддержка быстрой зарядки

2>. Поддержка защиты от обратного потока

3>. Поддержка регулировки постоянного напряжения, постоянного тока

4>. 4-разрядный цифровой дисплей трубки

5>. Три режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от перезарядки

9>. Поддержка защиты от перегрева

10>. Поддержка режима зарядки

11>. Высокое разрешение

12>. Несколько параметров могут быть отображены по очереди

13>. Удобный внешний корпус

3. Параметры:

1>. Название продукта: ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер

2>. Номер продукта: ZK-DP2F

3> Входное напряжение для подушек: постоянный ток 4,0-13,0 в (вход USB Note)

4>. Вход Напряжение для Тип разъема для зарядки: USB DC 5,0 V

5>. Выходное напряжение: DC 0,5 V-30,0 V

6> Выходной ток: 2 А

7>. Выходная мощность: 15 Вт (макс.)

8>. Напряжение Дисплей точность: +/-0,1 V

9>. Напряжение Дисплей Разрешение: 0,1 V

10>. Диапазон отображения тока: 0 ~ 2,2a

11>. Точность отображения тока: +/-0,05a

12>. Текущее Разрешение дисплея: 0,001a

13>. Ёмкость точность: 0,00 W ~ 15,0 W

14>. Защита от температурного порога: 100 ℃

15>. Эффективность преобразования: 95%

16>. Рабочий ток: 30 мА

17>. Защита от короткого замыкания: Да

18>. Защита от обратного потока: Да

19>. Защита от перегрузки по току: Да

20>. Защита от перенапряжения: Да

21>. Защита от перегрузки: Да

22>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

23>. Диапазон рабочей влажности: 0%-95% RH

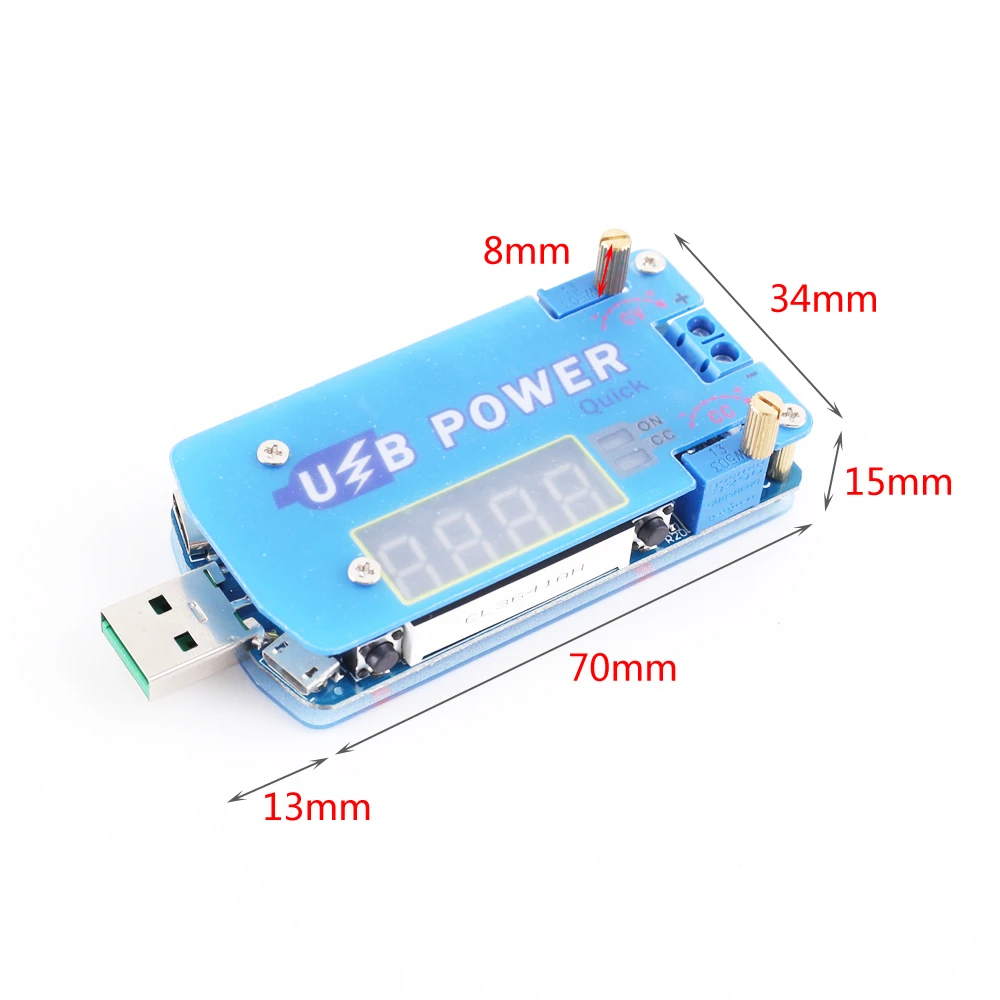

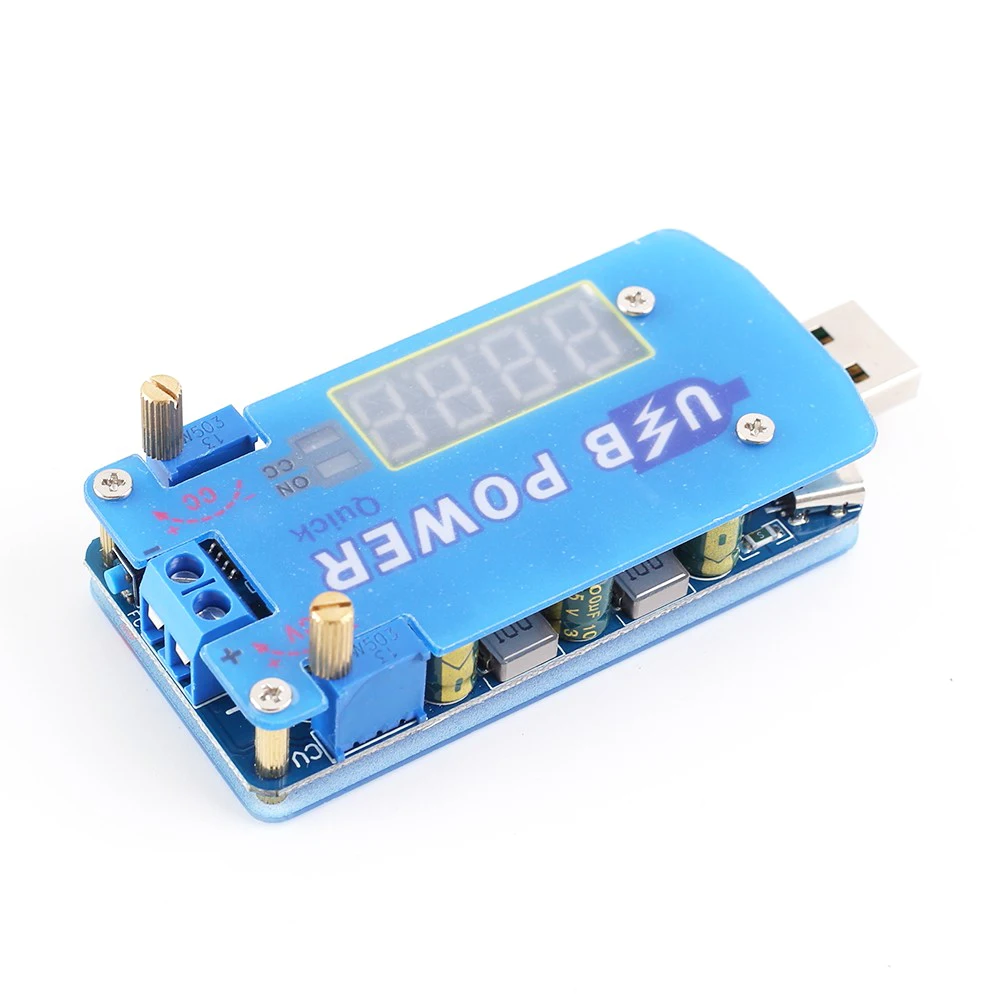

24>. Размер: 83*34*23 мм

4. Функция быстрой зарядки:

1>. Поддержка умной функции быстрой зарядки, чтобы решить проблему недостатка питания USB входного порта.

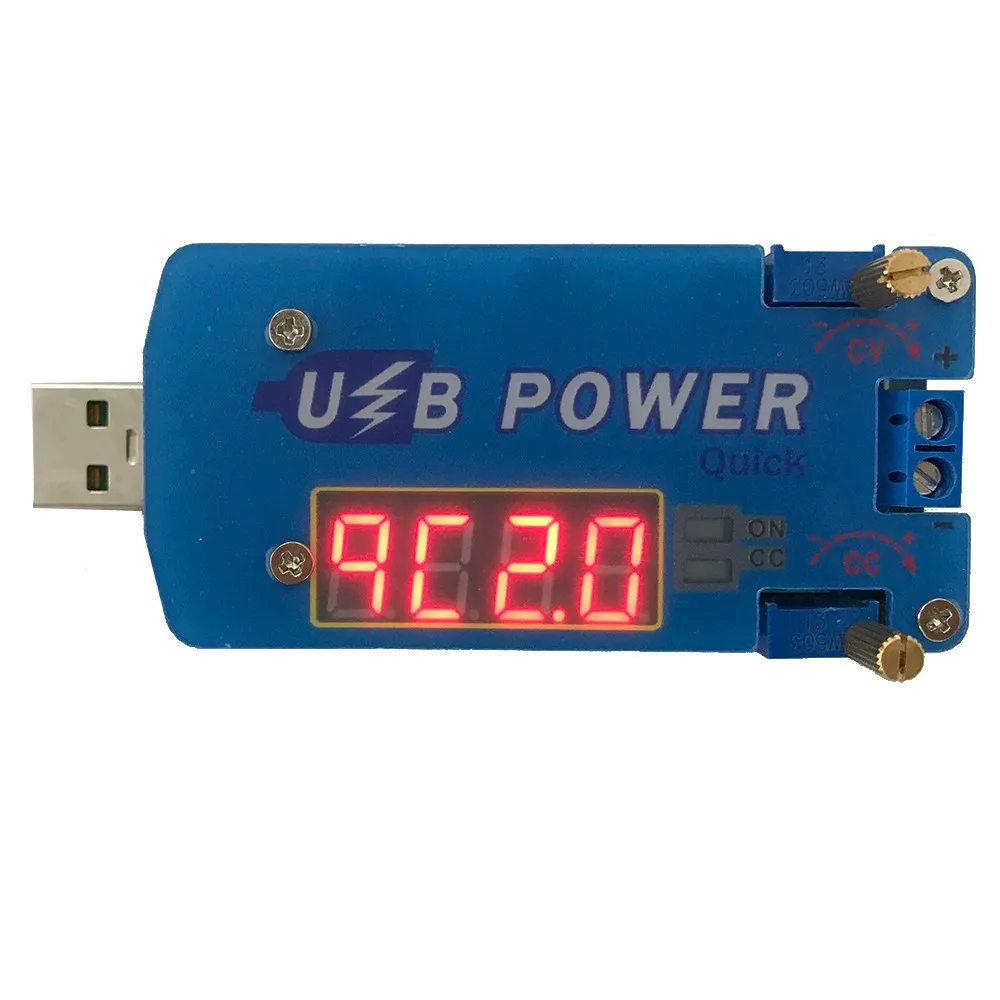

2>. Поддерживает основной протокол быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

3>. Пользователь может выбрать, чтобы не лгать, или автоматически выбрать режим обмана.

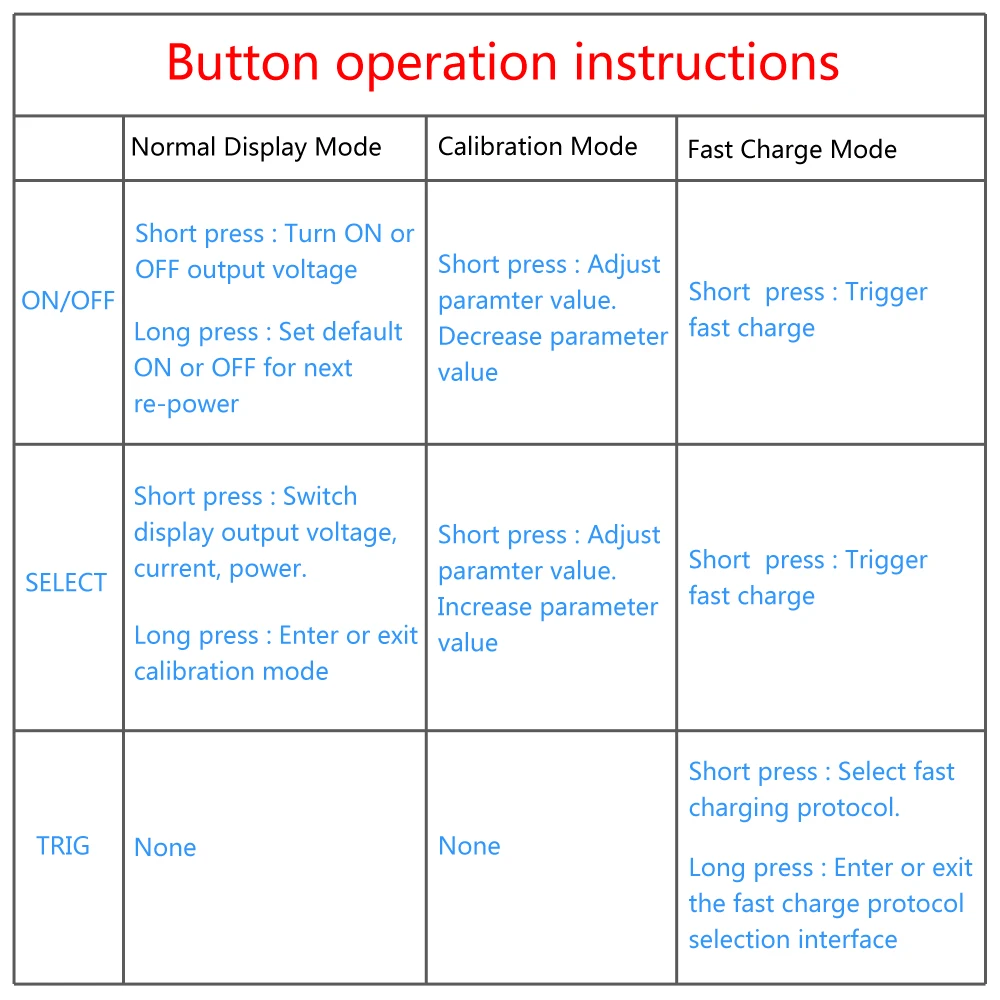

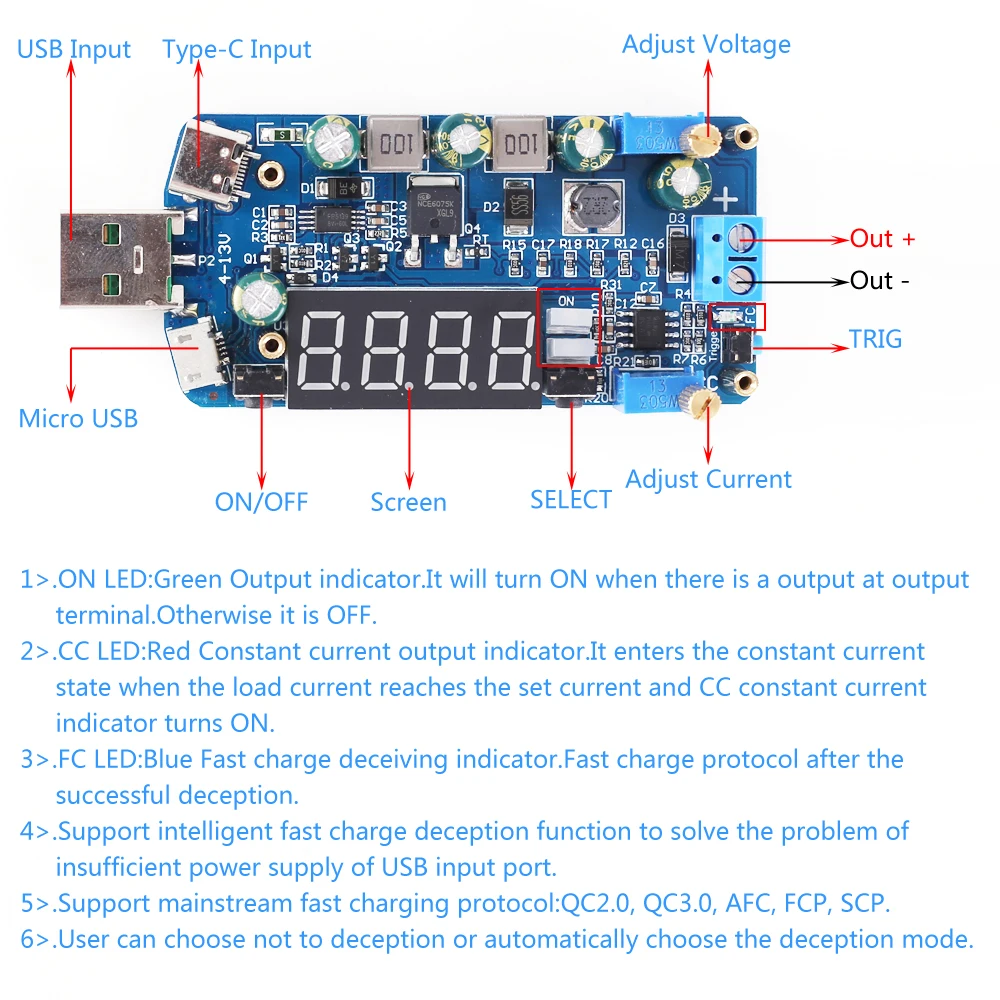

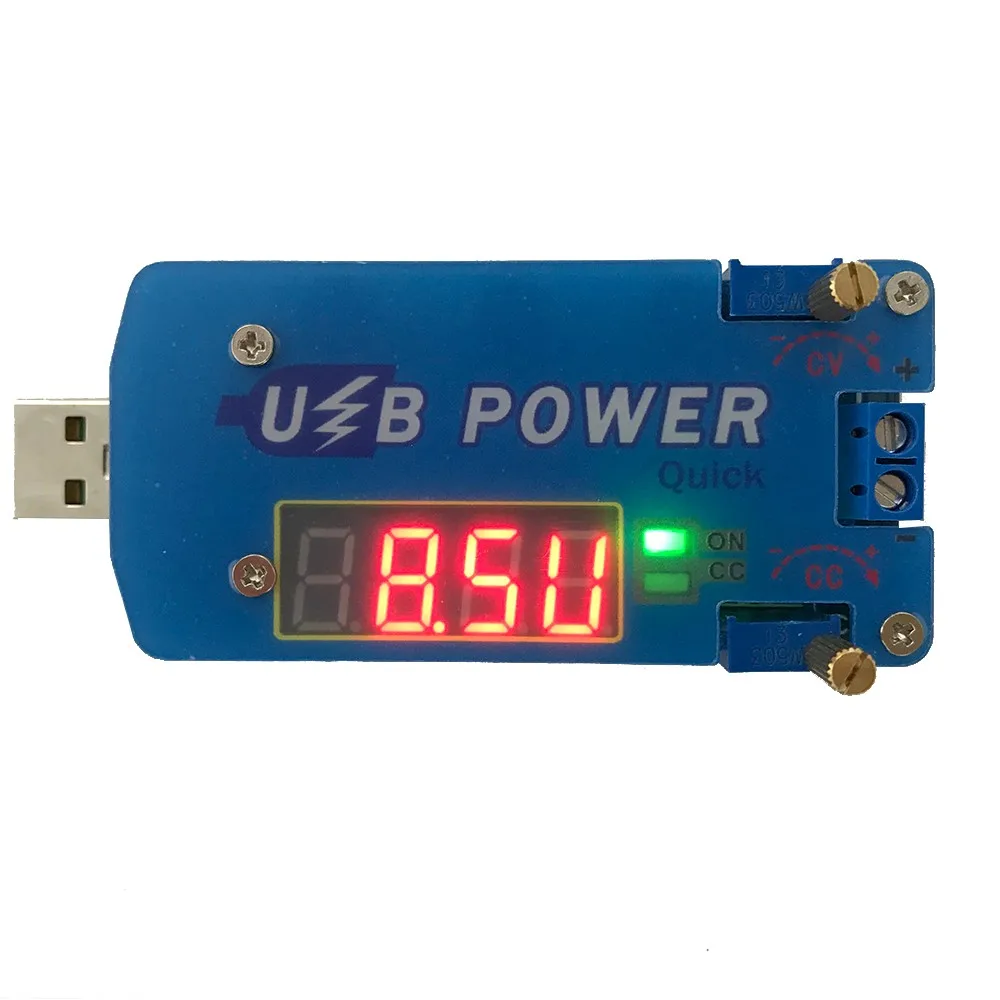

5. Кнопка/потенциометр/светодиодный ввод:

1>. Длительное нажатие означает, что необходимо держать нажатие более 3 секунд.

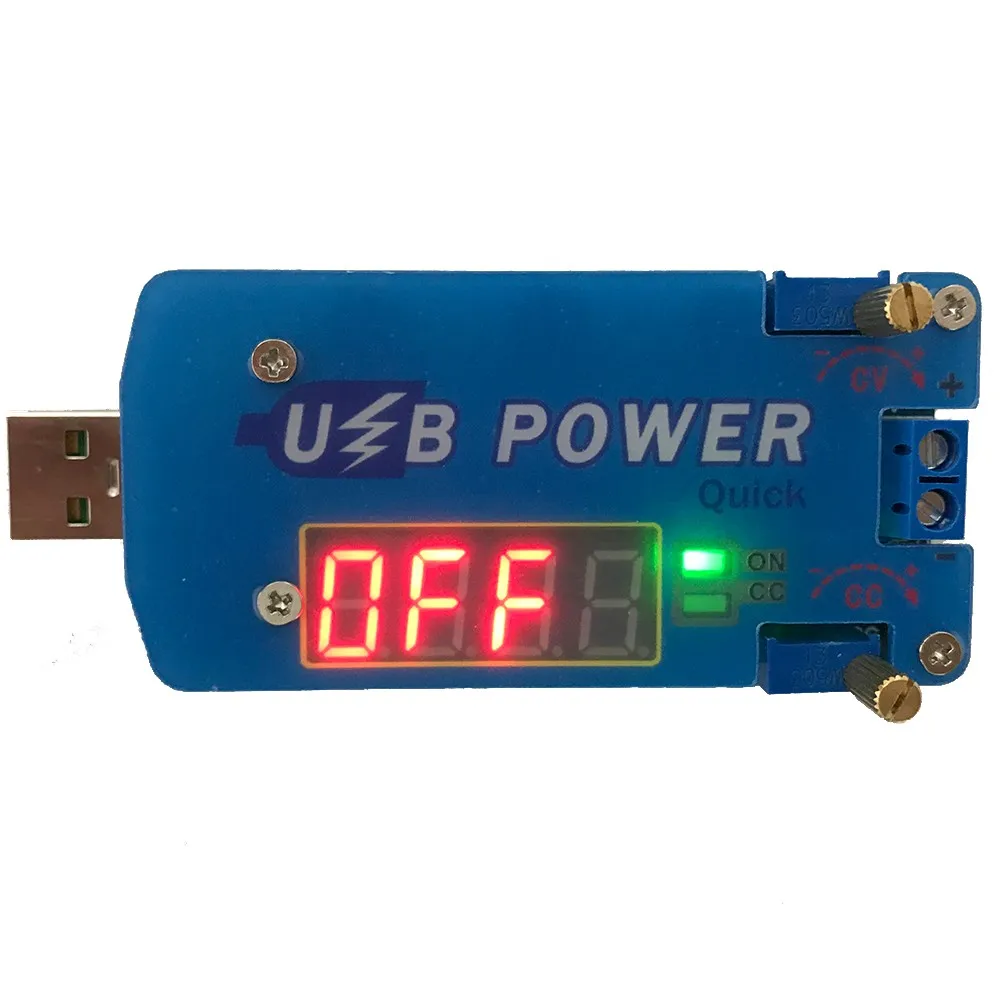

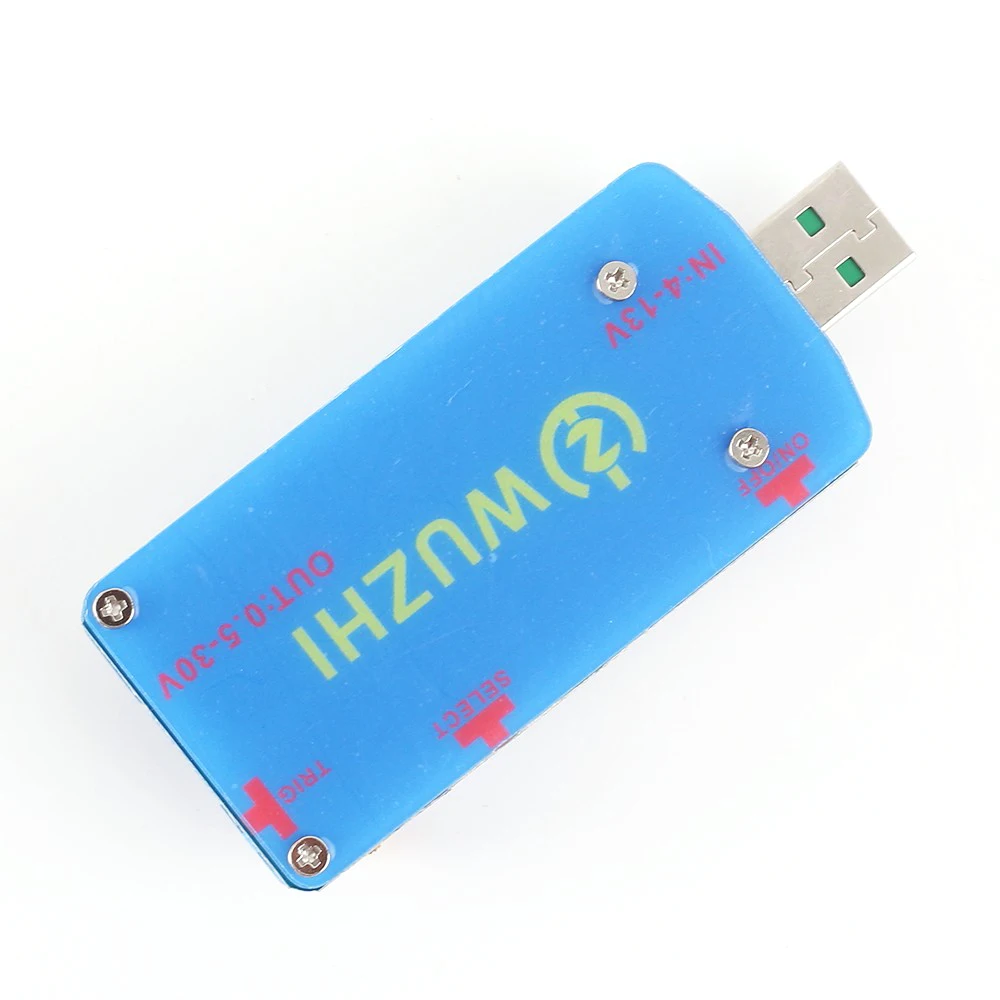

2>. Левая кнопка: кнопка вкл./выкл. Короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или в режиме «минус» в режиме калибровки или для запуска быстрой зарядки в режиме выбора протокол быстрой зарядки. Длительное нажатие используется для установки выключения или включения по умолчанию при следующем режиме перезарядки на дисплее.

3>. Правая кнопка: Выберите кнопку. Короткое нажатие, чтобы переключить дисплей, выходное напряжение, выходной ток, выходная мощность или отображение данных параметров в режиме отображения, или в режиме калибровки «Plus +» или в режиме быстрой зарядки при режиме выбора протокол быстрой зарядки. Длинное нажатие используется для входа или выхода из режима калибровки.

4>. Кнопка TRIG: короткое нажатие, чтобы выбрать протокол быстрой зарядки. Нажмите и удерживайте, чтобы открыть или выйти из интерфейса выбора протокол быстрой зарядки.

5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличивайте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV 10 поворотов против часовой стрелки, если выходное напряжение не может быть отрегулировано.

6>. Потенциометр CC: Регулировка тока на выходе. Увеличивайте выходной ток при вращении по часовой стрелке. Примечание: Это не поддерживает фиксированный выходной ток. Когда ток нагрузки достигает установленное значение тока, модуль начинает фиксировать выходную мощность этого текущего значения. Выход от короткого замыкания, когда настраивается выходной ток.

7>. Светодиодный: зеленый выходной индикатор. Он будет включаться, когда будет выход на выходном терминале. В противном случае он будет выключен.

8>. Светодиодный индикатор CC: Красный выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока, и индикатор постоянного тока CC включается.

9>.FC Светодиодный индикатор: синий индикатор быстрой зарядки, протокол быстрой зарядки после удачного обмана.

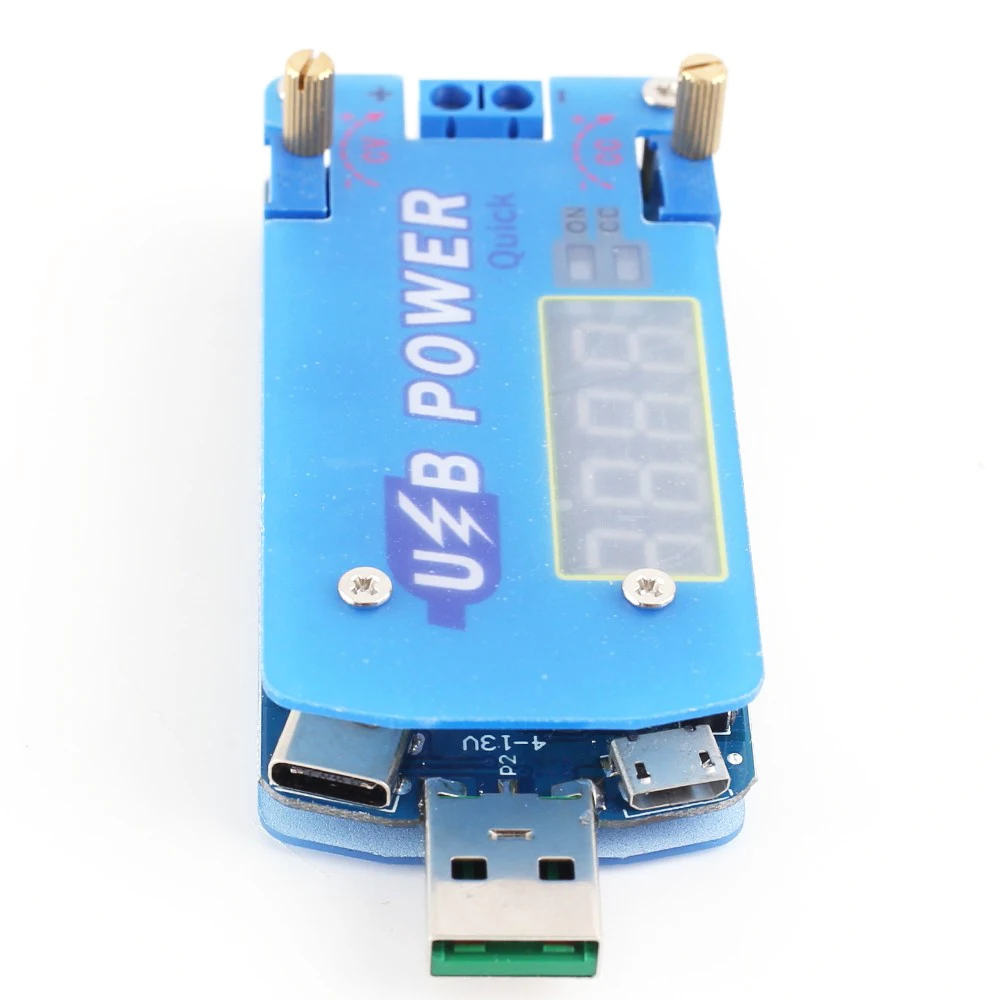

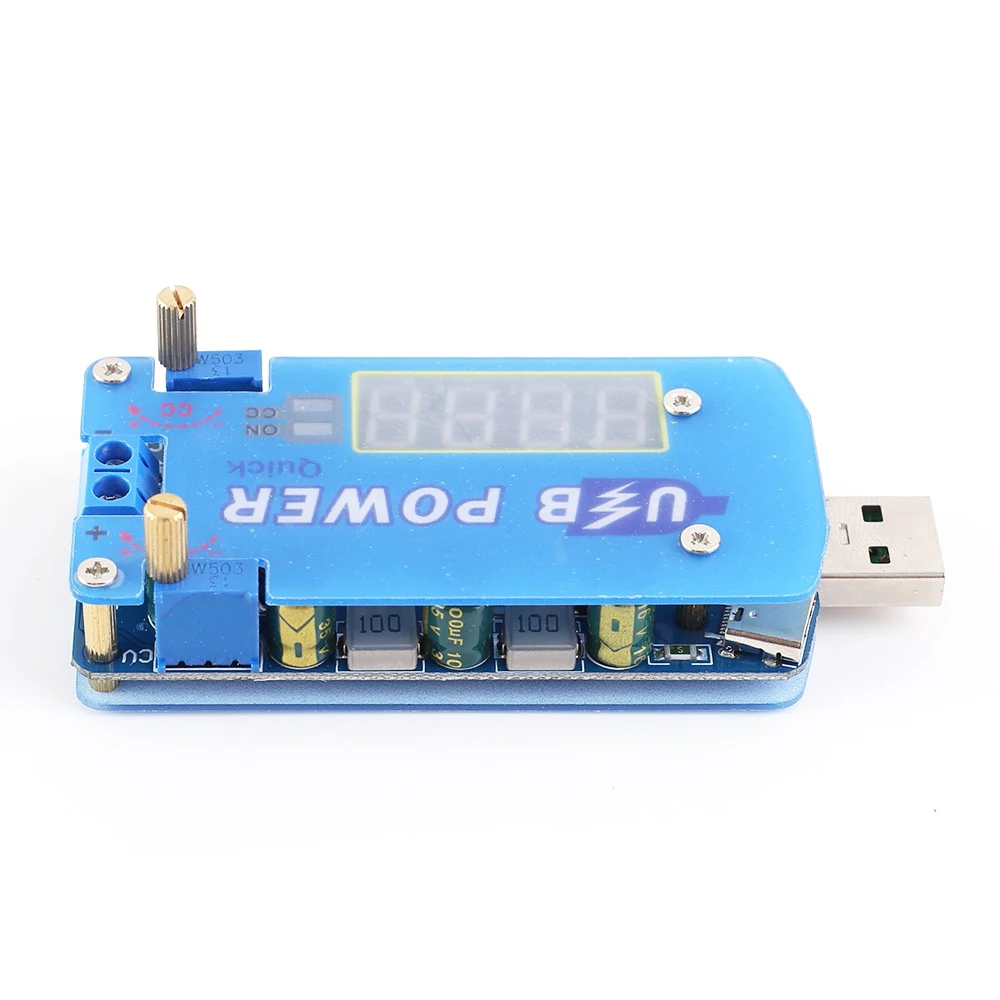

10>. Входная Клемма: Есть три способа ввода:

10,1>. Способ 1: стандартный USB-разъем типа A. Просто входное напряжение 5 В постоянного тока.

10,2>. Способ 2: гнездо Micro USB. Просто можно вставить 5 в постоянного тока.

10,3>. Способ 3: разъем USB Type-C (Гнездовой разъем). Просто входное напряжение 5 В постоянного тока.

10,4>. Он может выбрать только один метод ввода.

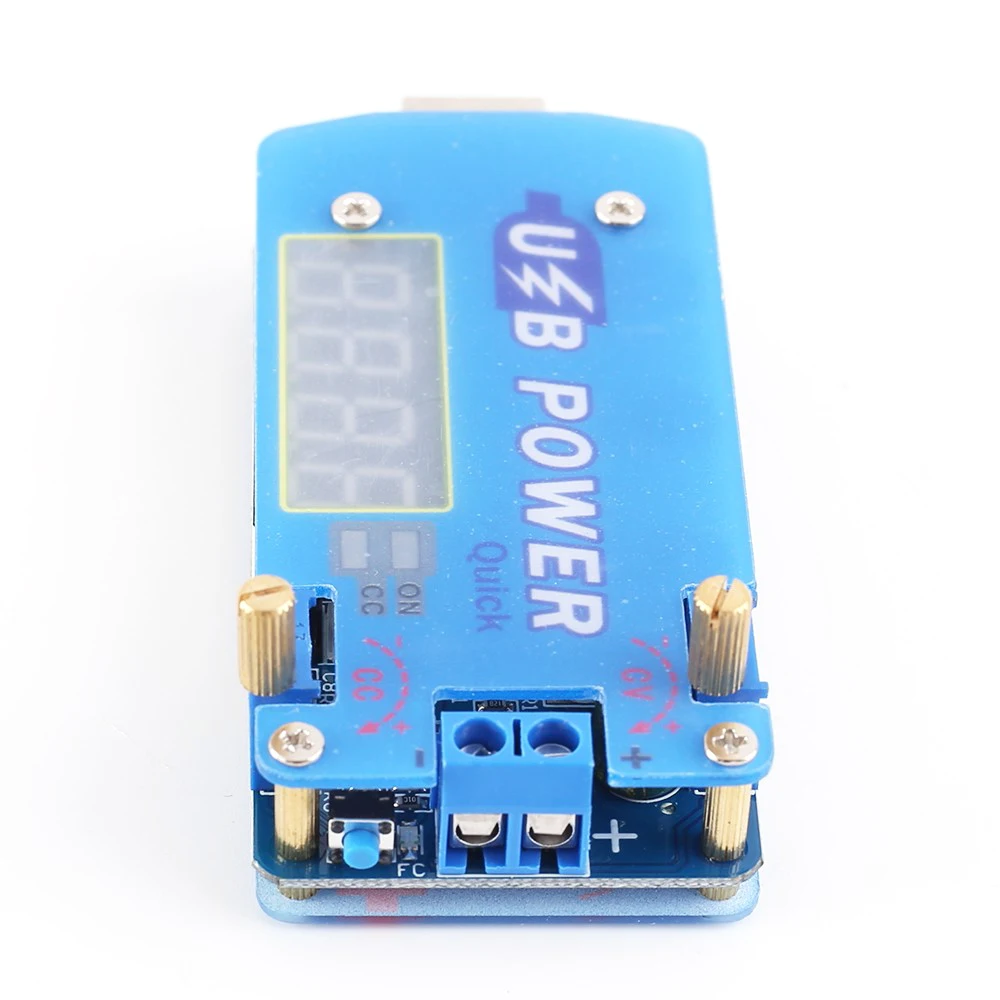

11>. Выход терминал: KF-301-2P 5,08 мм Синий терминал. Он может Выход постоянного тока 0,5 V-30,0 V.

6. Калибровка:

1>.ZK-DP2F может установить выходное напряжение и ток на выходе.

2>. Откалибровка напряжения на выходе: нажмите кнопку «Выбор», когда дисплей отображает выходное напряжение, чтобы откалибровать выходное напряжение. Затем экран будет мигать. Короткое нажатие кнопки «Вкл/Выкл», чтобы уменьшить значение. Короткое нажатие кнопки «выбрать», чтобы увеличить значение. Нажмите и удерживайте кнопку «выбрать» снова, чтобы сохранить и выйти из режима настройки. Примечание: при многократном нажатии на кнопку, параметры изменятся, если напряжение очень низкое.

3>. Откалибровка тока на выходе: нажмите кнопку «Выбор», когда дисплей отображает выходной ток в калибровки выходной ток. Затем экран будет мигать. Короткое нажатие кнопки «Вкл/Выкл», чтобы уменьшить значение. Короткое нажатие кнопки «выбрать», чтобы увеличить значение. Снова нажмите правой кнопкой, чтобы сохранить и выйти из режима настройки. Примечание: пользовательское сообщение, чтобы нажать кнопку Несколько раз параметры изменятся, если ток очень низкий. Калибровка является более точной, если ток больше 1 А. Ошибка дисплея большая, когда выходной ток меньше 0,05a. Модуль может не отображаться, если выходной ток менее 10-40 мА.

7. Функция защиты:

1>. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.

2>. Защита от перегрузки по току: модуль автоматически отключит выход, если выходной ток более 2 А.

3>. Защита от перегрузки: модуль автоматически отключит выход, Если выходная мощность составляет более 15 Вт. Он будет отображаться как «OP-». Необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

4>. Ошибка тока: большая погрешность дисплея, когда выходной ток меньше 0,05a. Он не может отображать выходной ток, если ток 10 ~ 40 мА.

5>. Защита от перегрева: модуль автоматически выключается, если температура выше 100 ℃. Он будет отображаться «От-». Необходимо уменьшить нагрузку, а затем нажать кнопку «Вкл/Выкл».

8. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подсоедините входное напряжение на входном клемме;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV, чтобы установить выходное напряжение в соответствии с требованием. Поверните потенциометр CV против часовой стрелки более чем на 10 витков, если выходное напряжение не может быть отрегулировано.

1,3>. Сначала поверните потенциометр CC против часовой стрелки, более 10 поворотов.

1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному терминалу на модуле). Или выходной терминал короткого замыкания напрямую.

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения защиты от перегрузки по току.

1,6>. Тестирование и использование (E.g: Максимальный выходной ток модуля составляет 1 А, если дисплей 1 А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 1 А. В противном случае светодиодный экран выключен.)

1,7>. Выходное напряжение будет снижаться из-за тока, дискретного резистора на выходе. Чем больше ток, тем больше напряжение уменьшается.

1,8>. Выходной ток не может держать фиксированное значение на выходе. Он изменяется с нагрузкой, но не может превышать установленное значение тока на выходе.

2> в качестве зарядного устройства:

2,1>. Топы: модуль питания не может использоваться как модуль зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостатком напряжения и зарядным устройством очень большая. Вызывает чрезмерный ток зарядки, даже повреждает аккумулятор. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически Переключитесь на постоянную зарядку напряжения.

2,2>. Убедитесь, что аккумулятор имеет плавающее напряжение зарядки и ток заряда. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подсоедините входное напряжение на входном клемме. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров).

2,4>. Измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает, что требуется плавающее напряжение зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V). Или непосредственно на выходе от короткого замыкания.

2,5>. Сначала поверните потенциометр CC против часовой стрелки, более 10 поворотов.

2,6>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения тока заряда.

2,8>. Подключите аккумулятор на выходной терминал и начать зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подсоедините входное напряжение на входном клемме. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров).

3,3>. Тесты выходное напряжение от мультиметр в выходной терминал и регулировать потенциометр CV, чтобы установить выходное напряжение светодиодный's Максимальное рабочее напряжение.

3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.

3,5>. Тестовый выход, ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному терминалу на модуле) или непосредственно к выходному терминалу короткого замыкания.

3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.

3,7>. Подключите светодиодный и тестирования.

9. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключиться к сети переменного тока.

2>. Пожалуйста, не используйте короткую выходную мощность.

3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность загрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Поверните потенциометр CV против часовой стрелки более чем на 10 витков, если выходное напряжение не может быть отрегулировано.

6>. Выходной ток не может держать фиксированное значение на выходе. Он изменяется с нагрузкой, но не может превышать установленное значение тока на выходе.

7>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.

8>. Пожалуйста, прочитайте руководство и описание перед использованием.

10. Применение:

1>. Обычный источник питания

2>. Зарядное устройство

3>. Светодиодный привод

4>. Дисплей напряжения инструмента

5>. Измерительный прибор

6>. Проверка цепи

7>. Преобразование мощности

8>. Регулятор вентилятора

11. Посылка:

1>.1 шт. ZK-DP2F USB CVCC быстро Зарядное устройство Buck повышающий Напряжение конвертер
