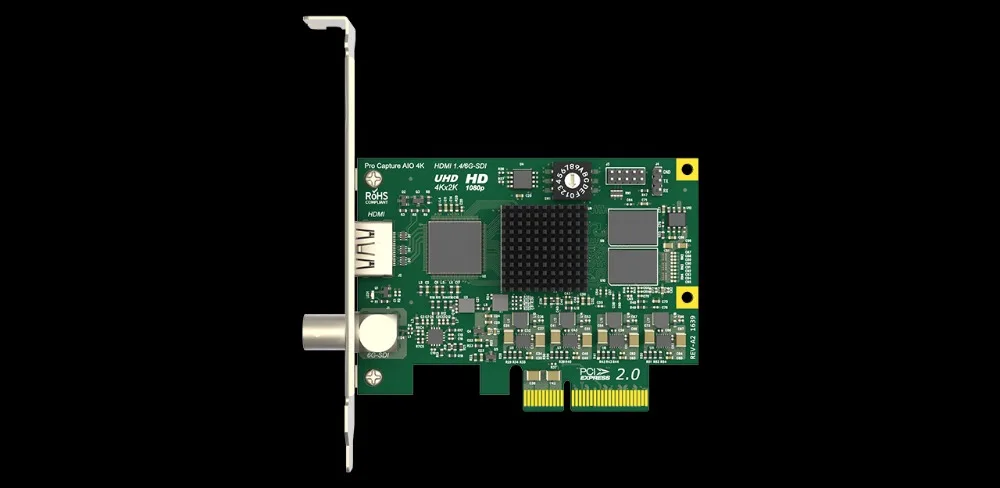

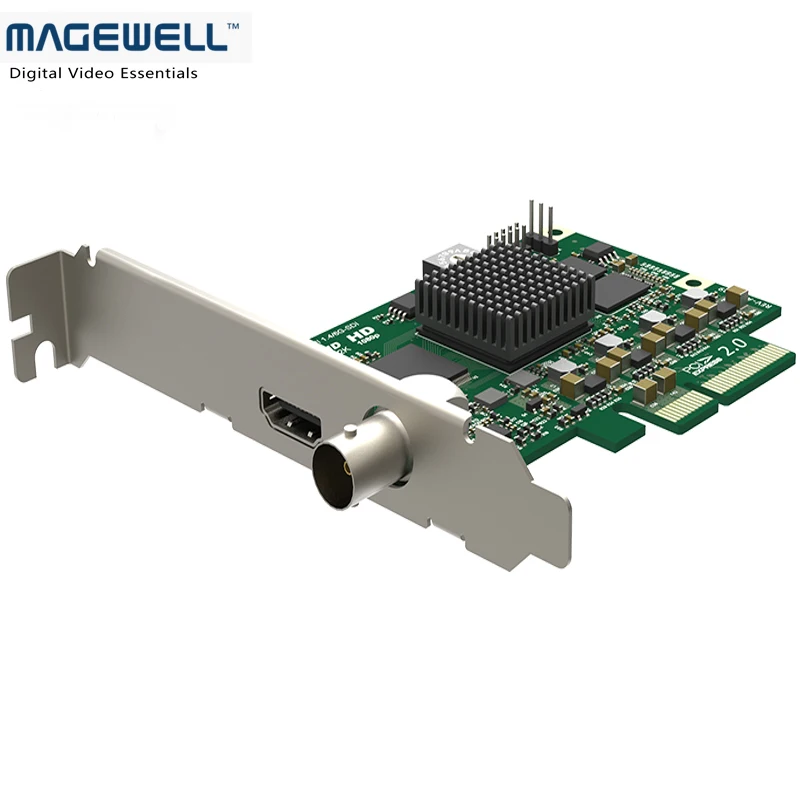

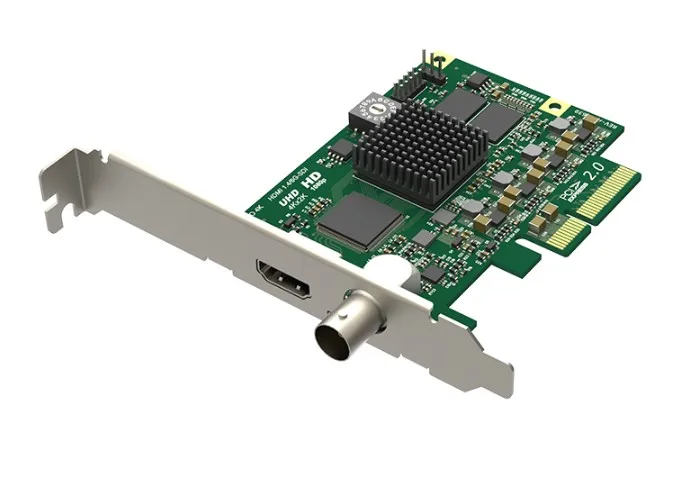

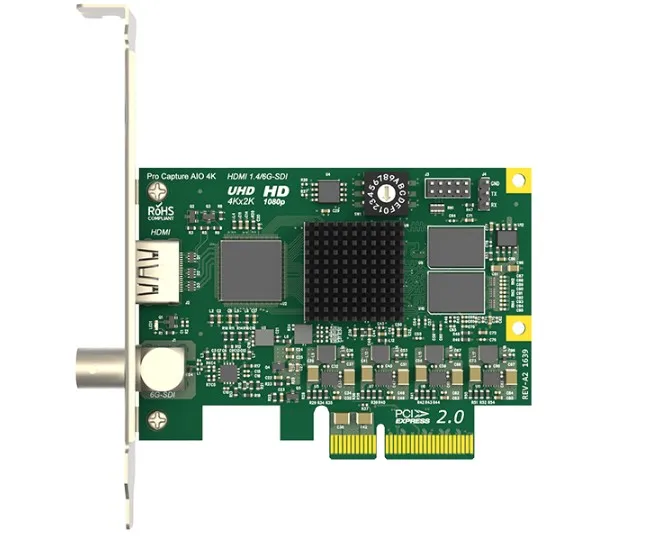

Magewell Pro Capture AIO 4 K карта захвата PCIe2.0 HDMI + HD SD 3G 6G SDI вход 4096*2160 2 года гарантии

Поддерживаемая ОС

• Окна

• Windows 7/8/8. 1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)

• Linux (поддержка x86, x64 и ARM architecture)

• Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)

• CentOS 6,5/7 (x86 & x64)

• Fedora 25/26/27 (x86 & x64)

• Красная шляпа 6,5 и выше (x86 & x64)

• Другие ОС Linux с версией ядра 2.6.35 и выше

• Mac

• OS X 10,9/10,10/10,11

• MacOS 10,12/10,13

Рекомендуемая ОС (протестирована)

• Окна

• Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

• Linux

• Ubuntu 12,04/14,04/16,04 (x86 & x64)

• Ubuntu 17,04/17,10 (x64)

• CentOS 6,5/7,2 (x86 & x64)

• Fedora 25/26 (x64)

• Красная шляпа 6,5 (x86 & x64)

• Mac

• OS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4

• MacOS 10,12/10.13.2/10.13.3

Поддерживаемые APIs

• Окна

• DirectShow

• Направляющие

• Wave API/DirectSound/WASAPI

• Linux

• V4L2

• ALSA

Поддерживаемое программное обеспечение

• VLC

• VirtualDub

• OBS

• XSplit

• VMix

• VidBlaster

• Передача данных

• Microsoft Media Encoder

• Adobe Flash Media Encoder

• Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Входные интерфейсы

• HDMI

• DVI-D 1,0

• HDMI 1,4

• BNC

• SD/HD/3G/6G SDI

Хост-интерфейсы

• PCIe Gen2 x2

Входные характеристики

• Поддержка разрешения входного видео до 4096x2160 пикселей

Особенности HDMI

• 297 МГц HDMI приемник

• Адаптивный HDMI эквалайзер

• Поддержка заказного EDID

• Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames

• Полная поддержка колориметрии

• Поддержка 8-битных сигналов, использующих RGB/YUV 4:4:4 цветовую выборку при частоте пикселей не более 297 МГц

• Поддержка 12-битных сигналов, использующих цветовую выборку YUV 4:2:2 с частотой пикселей не более 297 МГц

• Поддержка 10/12 битных сигналов, которые используют RGB/YUV 4:4:4 цветовую выборку при частоте пикселей не более 170 МГц

• Поддержка извлечения информации о создании аудио и данных о состоянии канала

• Поддержка извлечения информации о времени видео

• Поддержка извлечения информации о формате 3D

• Поддержка извлечения кода времени Sony/Canon DSLR

• Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.

Особенности SDI

• Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD сигналов

• Поддержка стандартов SD/HD/3Ga/3 Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)

• Поддержка режима 2 K (2048x1080) и 4 K (4096x2160)

• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

• Поддержка глубины цвета 10/12 бит

• Поддержка извлечения идентификатора полезной нагрузки SMPTE 352

• Поддержка до 8 (моно) аудиоканалов на 48 кГц (Каналы 1 и ndash; 8 из 16 доступных в спецификации SDI)

• Поддержка извлечения информации о создании аудио и данных о состоянии канала

• Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен

• Ограниченная поддержка для захвата первого соединения двух интерфейсов:

• YCbCr 4:2:2 10-битный 1080 p 50/59. 94/60: захватывается как 1080i 50/59. 94/60

• YCbCr 4:4:4 10-битный: захвачен как 4:2:2

• RGB 4: 4: 4: R/B

• Поддержка закрытой надписи

Форматы видеозахвата

• Поддержка разрешения изображения захвата до 4096x2160 пикселей

• Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe и разрешением изображения)

• Поддержка 8-битных форматов захвата 4:2:0: NV12, I420, YV12

• Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY

• Поддержка 8-битных форматов захвата 4:4:4: V308, IYU2, V408, BGR24, BGR32

• Поддержка 10-битных форматов захвата 4:4:4: V410, Y410

• Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

Особенности обработки видео

• Два трубопровода для обработки видео с пропускной способностью до 360 мпикселей/с для каждого

• Полная 10-битная обработка видео

• Видеосъемка

• Масштабирование видео

• Видеосъемка

• Плетение

• Топ из смеси и низа

• Только верхнее поле

• Только нижнее поле

• Конвертация соотношения видео

• Автоматический или ручной выбор входного соотношения сторон

• Автоматический или ручной выбор соотношения сторон захвата

• Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

• Преобразование цветного видео формата

• Автоматический или ручной выбор входного цветового формата и диапазона квантования

• Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

• Поддержка ограниченного или полного диапазона квантования

• Поддержка ограниченного, полного & lsquo; расширенного диапазона гаммы и rsquo; диапазона насыщенности

• Конвертация частоты видео кадра

• Видео OSD композиция

• Поддержка изображения экранного меню PNG (до 4096x2160)

• Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

• Поддержка нескольких карт, подключенных к одной системе

• Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

• Дерево устройств системы будет отображаться и ldquo; 01: Pro захват HDMI 4 K & rdquo; когда поворотный переключатель установлен на 1, и так далее

• Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько потоков захвата

• Неограниченный поток захвата для любого входного канала

• Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

• Задержка 64 видео линий

• Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

• Аппаратные часы с высоким разрешением 100ns

• Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

• Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеозахвата

• ~ 1200 Мб/с на канал DMA полоса пропускания в системе PCIe 2.x

• ~ 800 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x

• Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

• Поддержка чипсетов видеоадаптера DirectGMA для AMD

• Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

• Magewell Capture SDK для DirectShow для легкой интеграции (Windows)

• Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

• Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства

• Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

• Несколько карт в одной системе можно модернизировать одновременно

• Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

• Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

Светодиодный индикатор

• Индикаторы состояния указывают рабочее состояние каждого канала:

• Медленно пульсирует: без работы

• ВКЛ: входной сигнал заблокирован

• Выключение: входной сигнал разблокирован

• Двойные мигания: сбой памяти или сбой конфигурации FPGA

Форм-фактор

• Низкопрофильная дополнительная карта PCIe x4

• 92,79 мм x 68,43 мм (без кронштейн pci)

Энергопотребление

• Максимальный ток при 12 В: ~ 0,39 А

• Максимальный ток при 3,3 В: ~ 0,2 A

• Максимальная потребляемая мощность: ~ 5,29 Вт

Рабочая среда

• Рабочая температура: от 0 до 40 градусов C

• Температура хранения: & ndash; от 20 до 70 градусов C

• Относительная влажность: от 5% до 90% без конденсации
