Информация о продукте:

1: Используйте новые импортные чипы.

2: выходной ток не должен быть больше 3 А, а длительная эксплуатация должна быть 2,1 А, а наценка достаточно.

3: при новом дизайне конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (электролитические конденсаторы имеют короткий срок службы, а Танталовые Конденсаторы являются взрывоопасными). Используется два твердотельных керамических конденсатора больших размеров (MCCs) для контуров высшего класса.

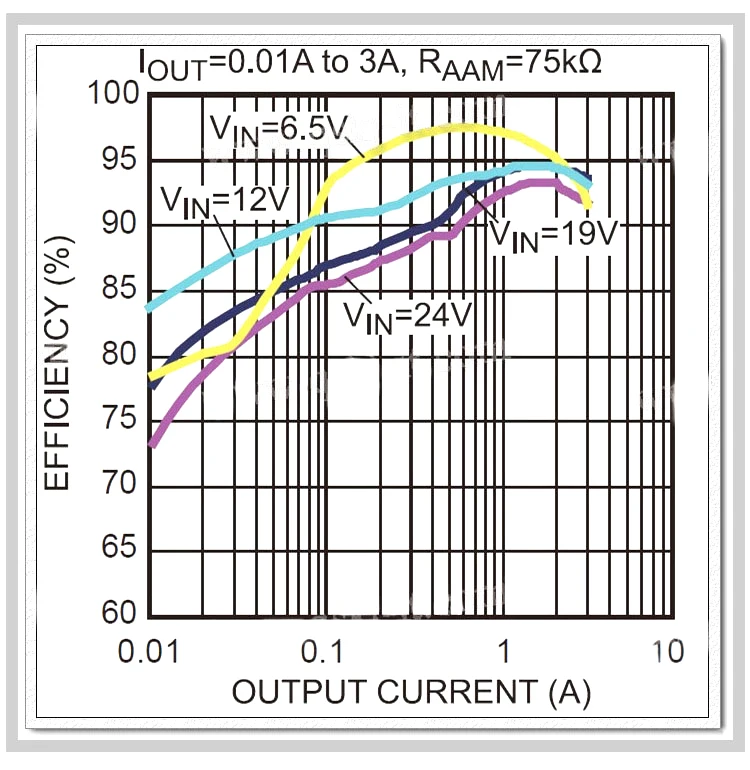

4: новая схема принимает синхронное выпрямление, и эффективность конверсии очень высока. В тех случаях, когда 6,5 V включает 5V 0.7A, эффективность настолько высока, насколько это 97.5%, и в тех случаях, когда 12V включает 5V 1A, он также достигает 94%. В отличие от сверстников, эффективность составляет всего 60-70%. (Тест на эффективность удаляет падение напряжения через входной диод и предохранитель с обратной защитой).

5: Используется Высокая индуктивность защиты, сверхнизкое внутреннее сопротивление для повышения эффективности преобразования. Уменьшить тепло.

6: маленький размер, 20 (длина) * 11 (ширина) * 5 (высота) мм.

7: низкий ток, тихий ток 0,85 мА. Подключается к батарее автомобиля без переключателя, может быть подключен к линии прикуривателя или к линии питания ACC.

8: выход интегрирован с регулируемым и фиксированным напряжением. Фиксированный выход не требуется, чтобы быть настроенным. Его можно припаять напрямую на доске. Он очень чувствителен к напряжению и может быть отрегулирован потенциометром. Он очень универсальный.

9: встроенный порт включения, по умолчанию работает режим, низкий уровень выключен, что обеспечивает удобство управления

10: Может использоваться для замены линейных регуляторов серии 78, таких как 7805 7812 и так далее.

Модуль параметры:
Природа модуля: неизолированный понижающий модуль (понижающий модуль), синхронное выпрямление
Вход напряжение: DC 4,5-24V

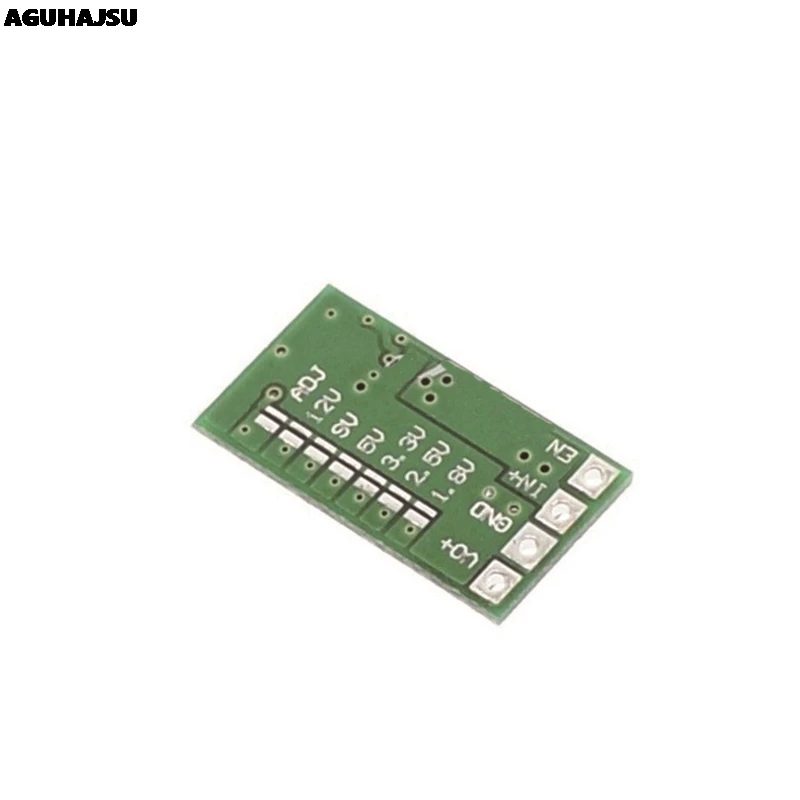

Выходное напряжение: интегрированный регулируемый и фиксированный выход, фиксированное выходное напряжение на задней стороне
Диапазон регулировки (0,8-17V), фиксированное напряжение (1,8 V 2,5 V 3,3 V 5V 9V 12V)
Ток на выходе: не должен превышать 3 А (Пожалуйста, обратите внимание на отвод тепла при полной нагрузке), фактический тестовый вход 12 В на выходе в пределах 1,5 А без специальной обработки отвода тепла.
Эффективность преобразования: до 97.5% (6,5 В до 5 В 0.7A)
Частота переключения: 500 кГц

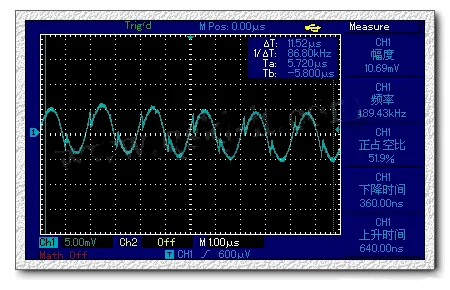

Выходная рябь: 20 мВ (12 В до 5 В 3 а), полоса пропускания 20 м
Рабочая температура: Промышленный сорт (-40 ° C до + 85 ° C) (чем температура окружающей среды, тем ниже будет Выходная мощность)
Защита от перенапряжения на выходе: нет
Рост температуры при полной нагрузке: 40 °C
Ток в режиме ожидания: 0,85 мА
Скорость регулировки нагрузки: ± 1%
Регулировка напряжения: ± 0.5%
Скорость динамического отклика: 5% 200uS
Защита от короткого замыкания на выходе: Да, не короткое замыкание в течение длительного времени
Защита от обратного подключения на входе: нет, диод защиты обратного соединения на входе
Включить управление: Да, высокий уровень работы, низкий уровень работы, высокий уровень 2-5 В, низкий уровень составляет около 0 В. Внутренняя вытяжка по умолчанию для положительного входа.
Способ подключения: сварка
Способ ввода: сварка
Способ вывода: Сварка/штырьковый наконечник
Сварочные работы расстояние между отверстиями: 2,54 мм
