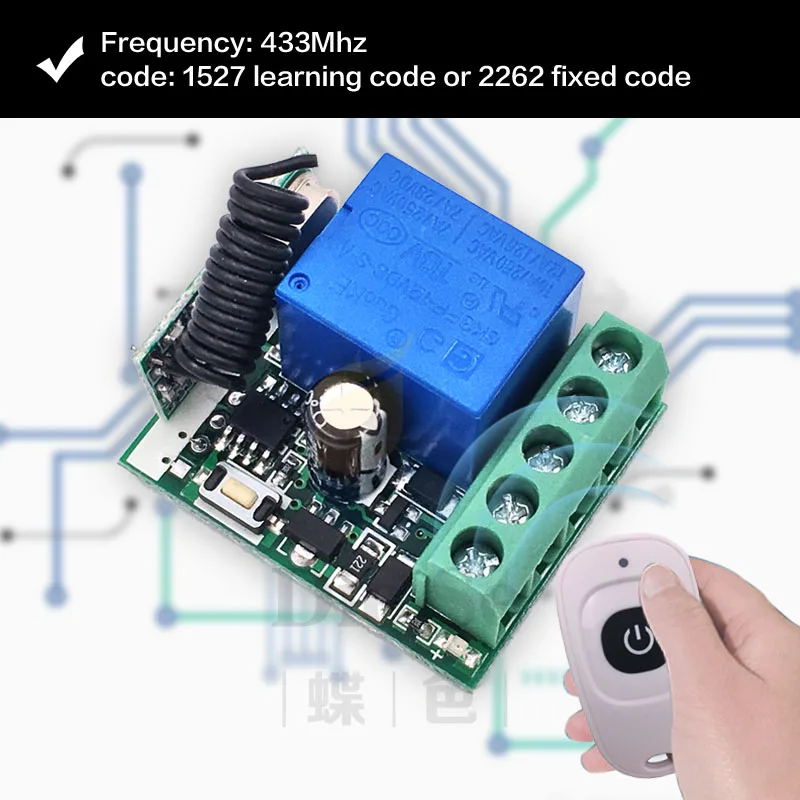

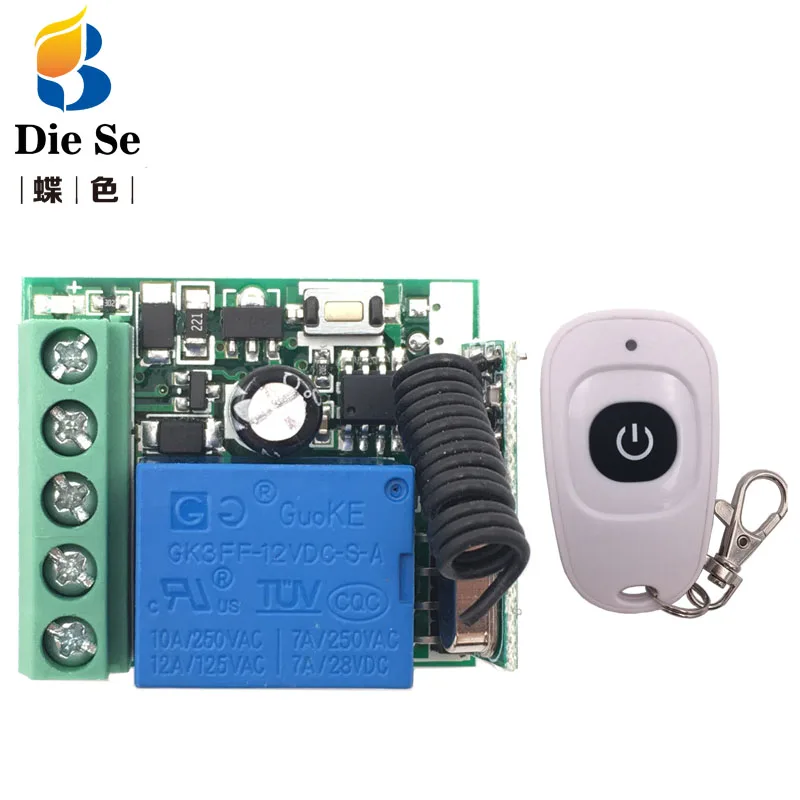

Беспроводной Радиочастотный релейный приемник и передатчик для Управления

---

Беспроводной Радиочастотный релейный приемник и передатчик, 433 МГц, 24 в пост. Тока, 10 А, 1 канал, для управления электрическими шторками и гаражными воротами

Область применения продукта

Пульт дистанционного управления для гаражных ворот \ пульт дистанционного управления для дверей дома \ пульт дистанционного управления лампой \ пульт дистанционного управления для штор \ пульт дистанционного управления для ворот и других устройств дистанционного управления

Посылка ция:

Посылка заказа в комплекте (5 моделей заказа на выбор):

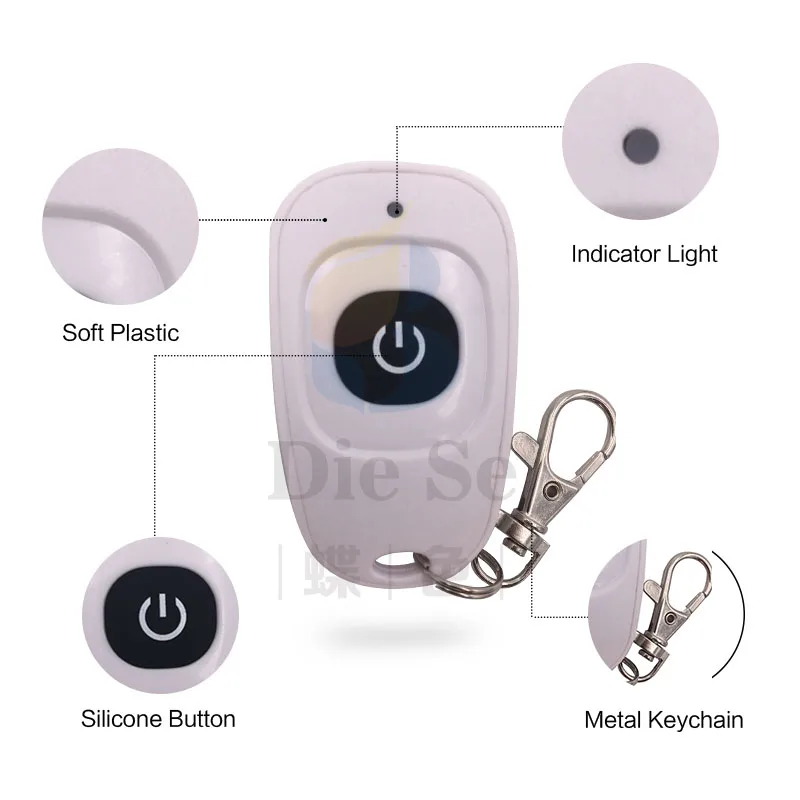

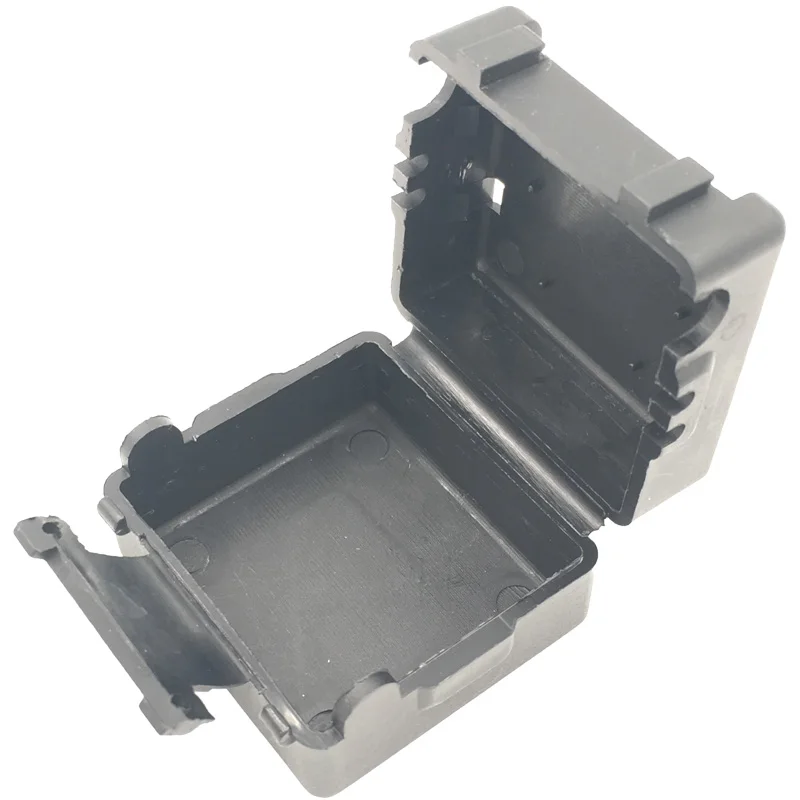

Модуль приемника (включая корпус) Пульт дистанционного управления (включая батарею)
Руководство по эксплуатации

Технические данные Характеристики электроники:

• Рабочая мощность: 24 В постоянного тока
• Входная мощность: 1 в-250 В
• Выходная мощность: 1 в-250 В
• Ток в режиме ожидания: <5 мА
• Частота RF: 315M или 433M
• Режим работы RF: Супергетеродин
• Чувствительность приема: >97 дБм
• Дальность передачи: 20 метров выше
• Режим декодирования: декодирование программного обеспечения MCU
• Удаленное Хранение: 25 шт
• Поддержка удаленного типа: Обучающий код, фиксированный код (можно разработать непрерывный код)
• Режим работы: Мгновенный, переключение, время фиксации (5s ,10 с, 15 с)
• Тип проводки: фиксированная клемма
• Выходной терминал: NO , NC , COM

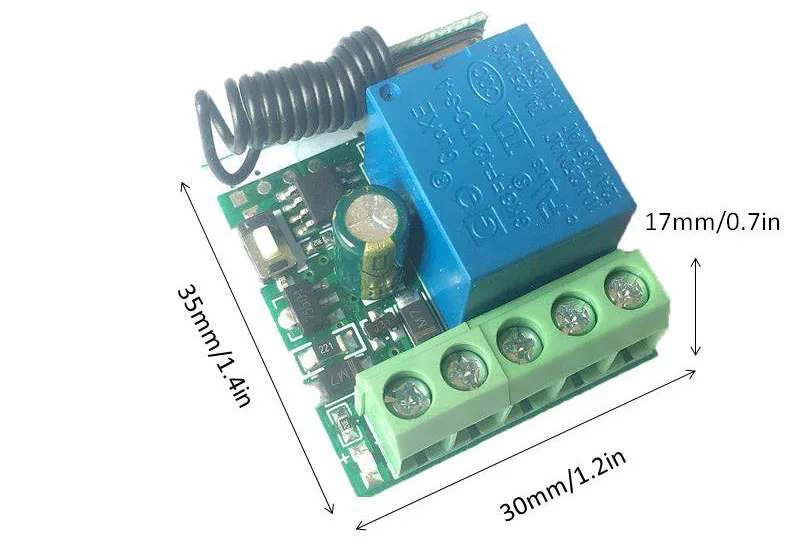

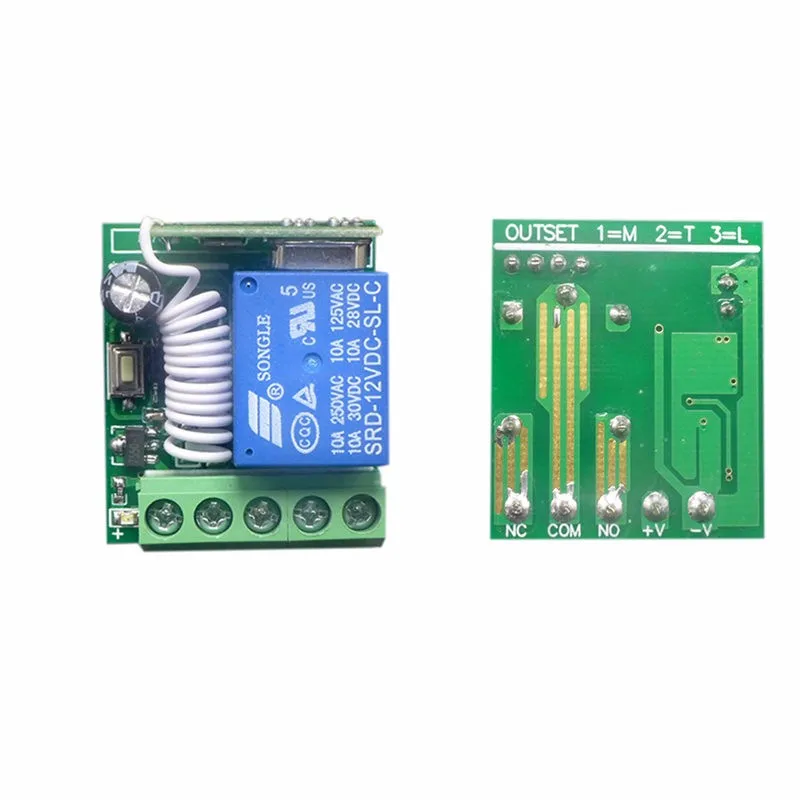

• Размеры печатной платы: 35*30*18 мм (Д, Ш, в)

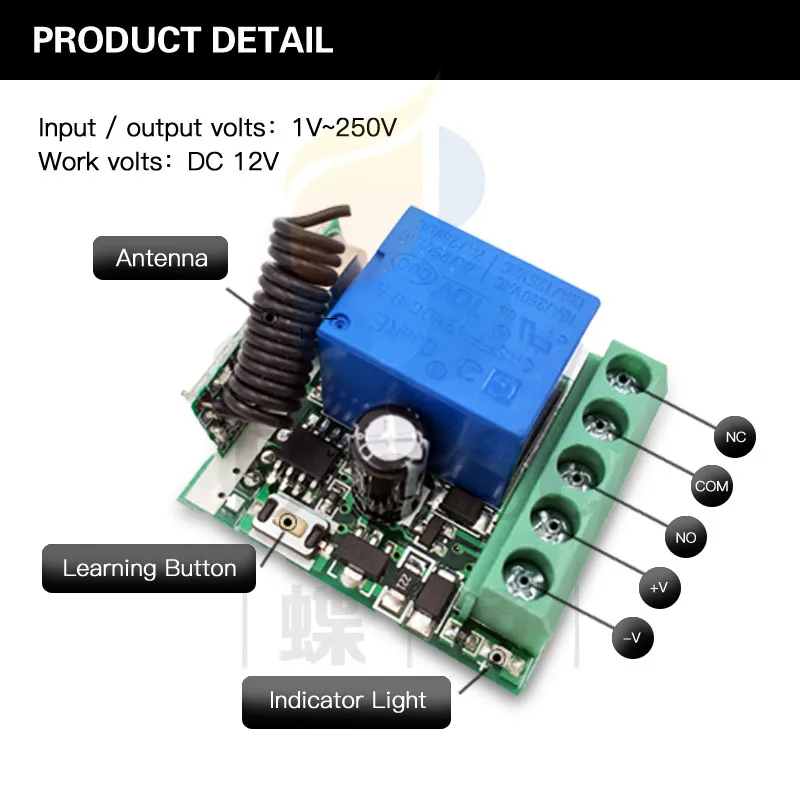

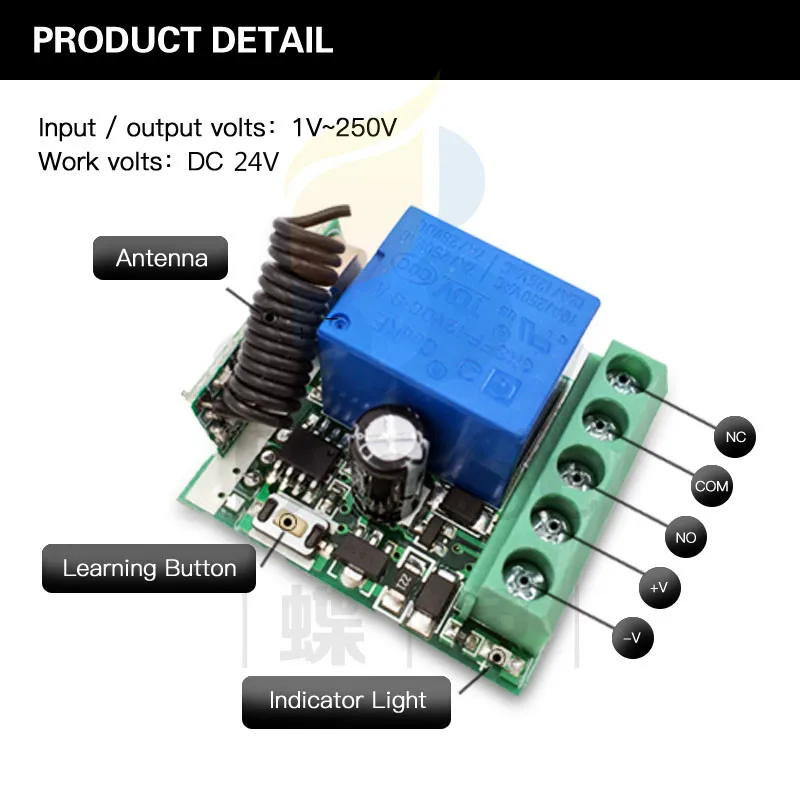

Функции контактов: + В: 12 В + вход; -В: 12 В-вход; НЕТ: выход, нормальный открытый; COM: выход, общий; NC: выход, нормальное закрытие; Демонстрация товаров Советы: Все наши товары высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине. Нажмите здесь, чтобы найти больше Режимы подключения цепи Обратите внимание: Модуль переключения приемника Артикул DC2401 имеет 3 способа рабочего режима. Выходной сигнал имеет 2 уровня напряжения. Решение было принято с помощью ввода контакта COM.

• Режим вывода 1

Подключите ком к источнику питания с помощью 24 В постоянного тока, выходной контакт создаст сигнал 24 В постоянного тока. Для лучшего понимания см. Схему ниже.

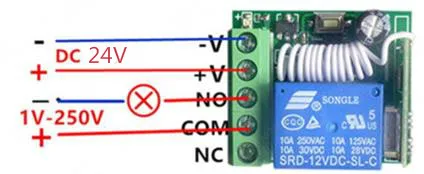

• Режим вывода 2:

Подключите COM pin к любому другому дополнительному блоку питания, выход создаст тот же сигнал напряжения, что и дополнительный блок питания. Это может быть постоянный или переменный ток. Определяется дополнительным блоком питания. Но,Обратите внимание:Дополнительный источник питания должен быть в диапазоне модуля переключения приемника-(DC5-24V, 85-250 В переменного тока). Для лучшего понимания см. Схему ниже.

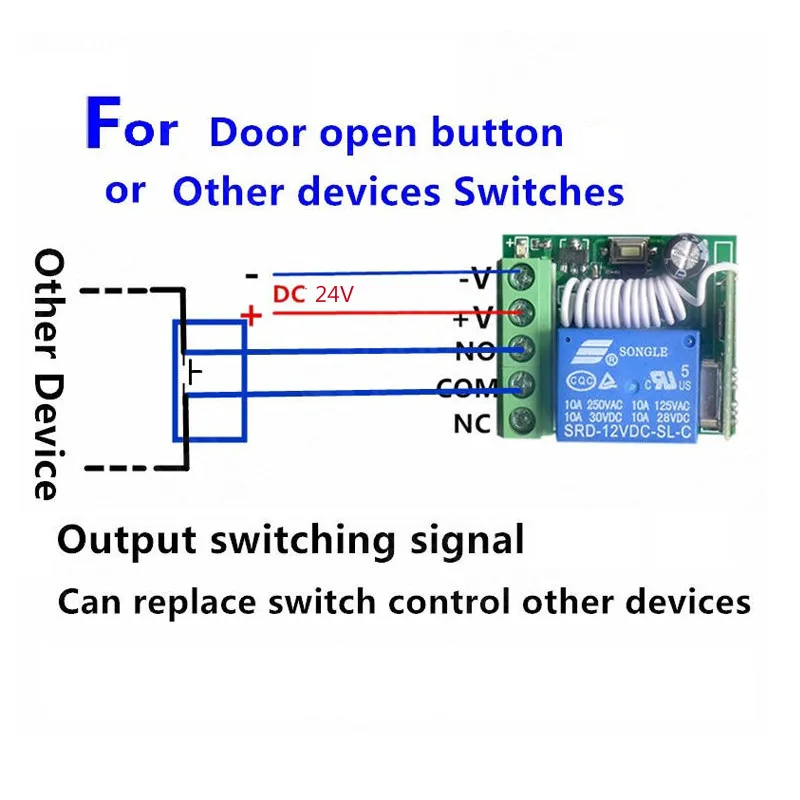

• Режим вывода 3:

Соедините COM pin с любым другим устройством, его можно использовать в качестве переключателей к двери oper, управляющего двигателя или управляющего забавы и т. д. Для лучшего понимания см. Схему ниже. Режим работы Вы можете сопоставить пульт дистанционного управления с модулем переключения приемника в 4-х режимах.

Настройка

Примечание:Когда вы получаете наши товары, он может быть установлен в одном удаленном режиме случайным образом, так как каждый продукт прошел проверку, когда он может быть организован к отправке. Поэтому, пожалуйста, удалите существующие данные оУдаленный режимДля первого применения.

На этой странице с описанием товаров имеется демонстрационное видео. * Если понятно не понятно. Пожалуйста, отправьте нам сообщение, чтобы сообщить нам. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Приятных покупок! *

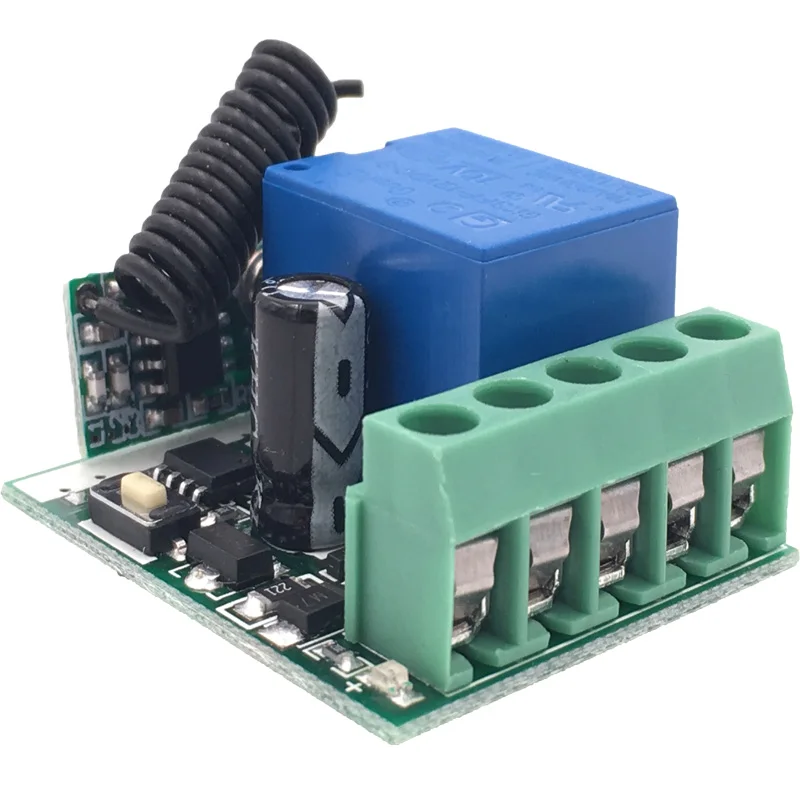

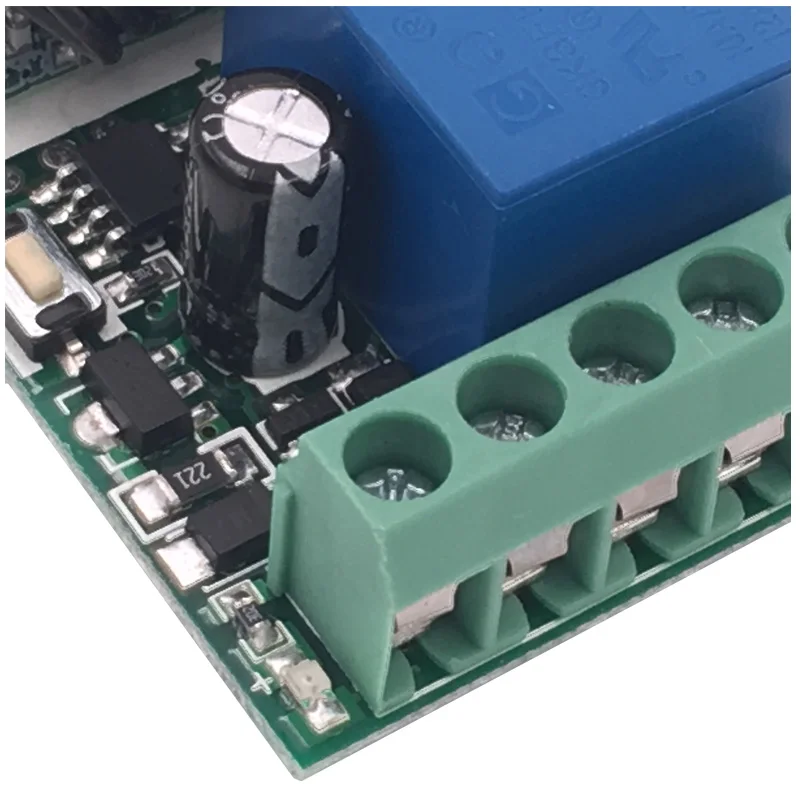

Фотографии товара
