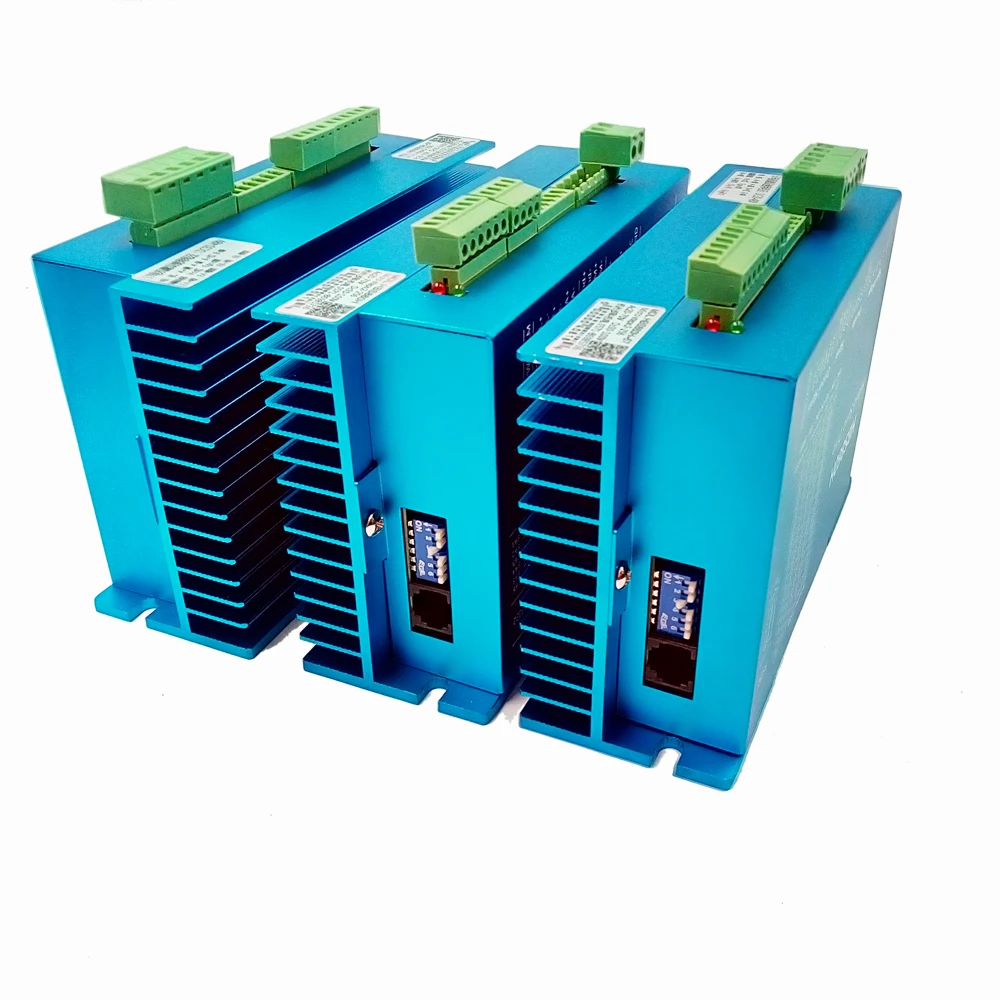

4 шт. диск

HBS860H

4 шт. двигатель

86HBS85

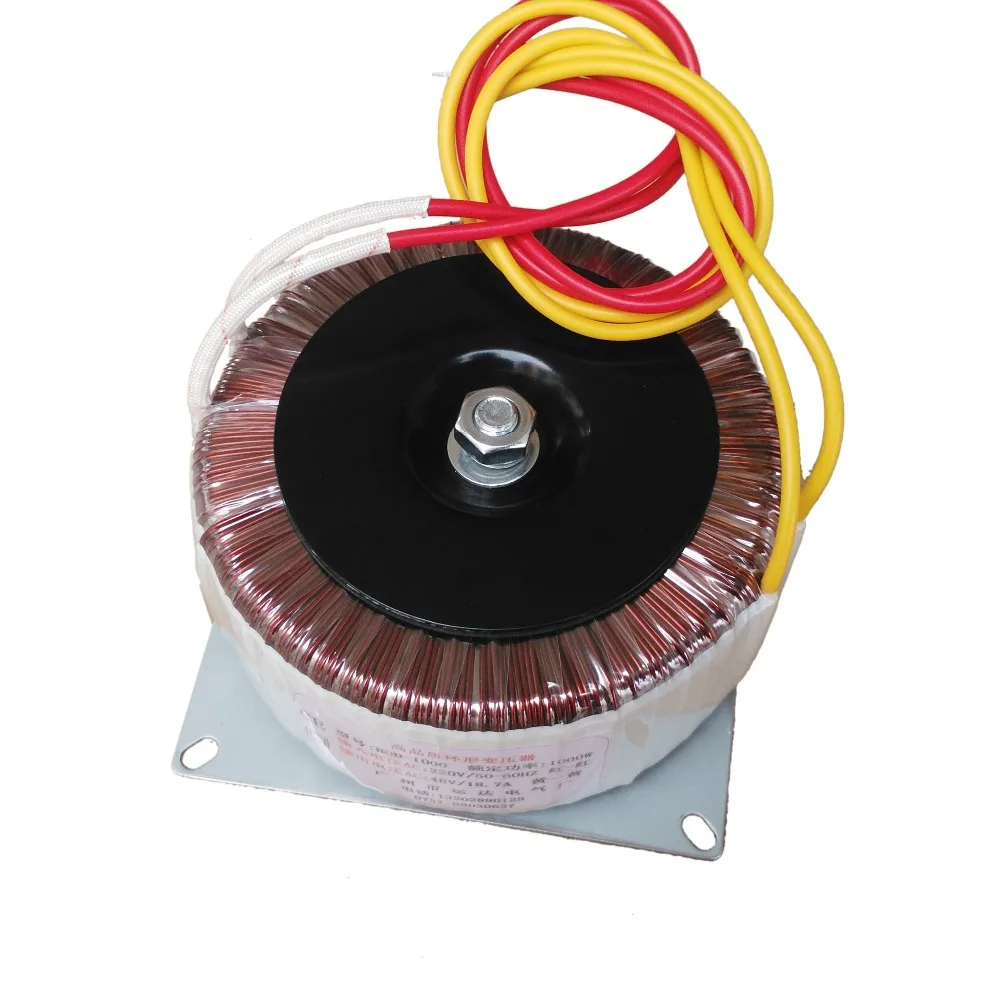

1 шт. Кольцевой трансформатор

1200VA 60VAC

Автономный контроллер-1 шт., маховик-1 шт.

DDCSV2.1-4

4 шт. кабель кодировщика

3-х метровый

4 шт., кабель питания

3-х метровый

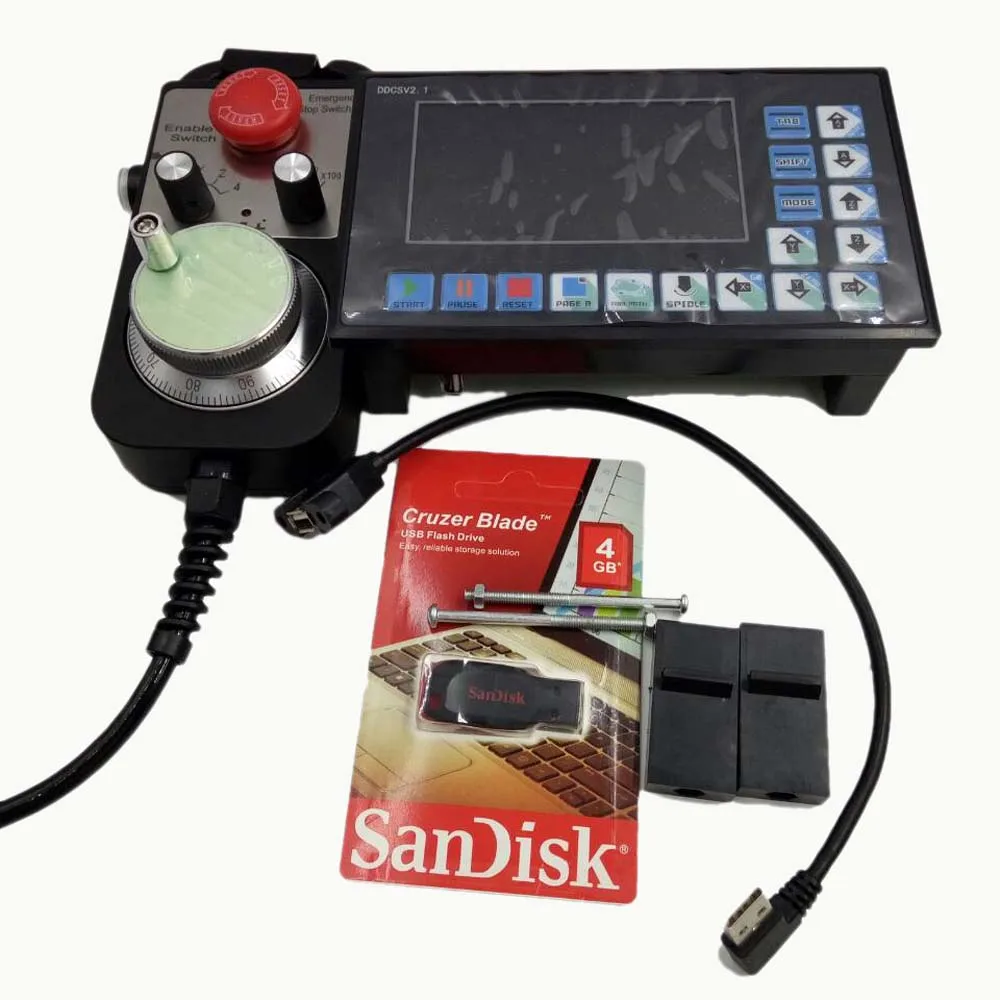

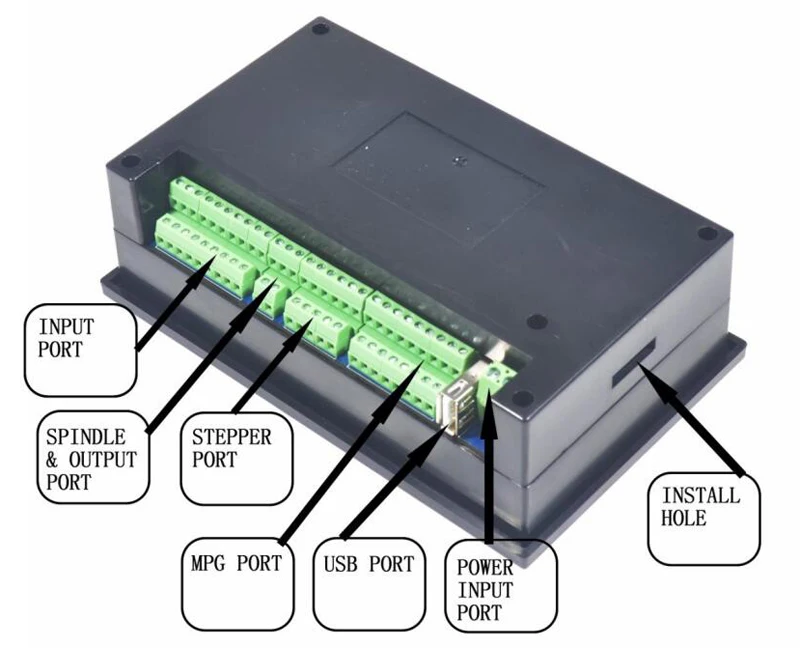

Параметры контроллера

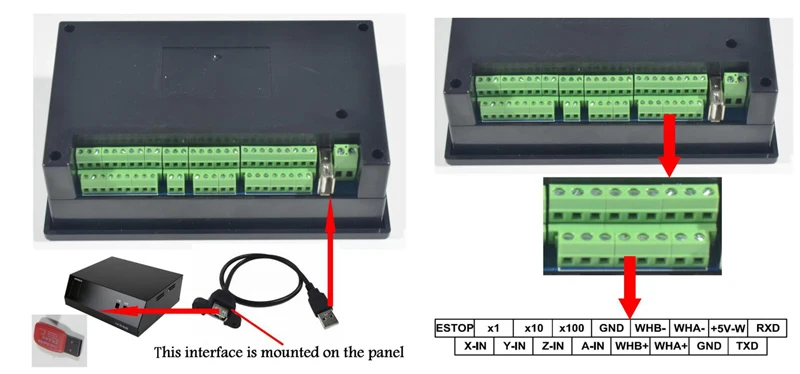

Вход интерфейс

16-канальный анод изоляция сцепного устройства

Выход интерфейс

Обычные Цифровые 3 контурная анод изоляция сцепного устройства

Порт управления шпинделя 0-10 В с аналоговым количеством (можно модифицировать, как выход ШИМ);

Ось нет.

Поддержка 4 оси шаговый двигатель управления,

Одноосная система пульс

Макс 500 кГц

Основной чип управления

ARM9

Основной алгоритм чип

FPGA

Экран

4,3 дюймов TFT 480*272

Оперативный ключи

17

Мощность питания

18 ~ 32В 0.5A

Код G

USB флеш-диск для чтения кода G

Портом MPG

Поддерживает общий MPG на рынке

Другое

Поддержка клавиши панели с одноосевым ручным управлением, ручным шагом и управлением

Поддержка работы, чтобы быстро определить положение бега;

Поддержка нескольких координатных систем (с автоматической функцией экономии энергии, чехол);

Поддерживает функцию сохранения данных автоматически после отключения питания (нажмите start, чтобы автоматически сохранить данные в процессе работы, автоматически сохранить данные после выключения питания)

Техническое преимущество

Время управления в каждой позиции составляет всего 4 секунды

Конструкция ARM + FPGA

Рука может закончить часть интерфейса человека-компьютера и анализа кода

FPGA может закончить часть лежащего в основе микрофона и создать импульсный контроль

Общие в автономном режиме эксплуатации может быть завершен только 17 клавиш

Поддерживает FANUC с высокой универсальностью, чтобы быть совместимыми с набором кодов G

Расширяемый порт контроллера (выход 8 входов/12 реле)

MPG (Ручное колесо) параметр

Разрешение

100PPR

Поставка Напряжение

5 в пост. Тока +/-5%

Потребляемый ток

Менее или равен 80 мА

Дополнительные функции и детали

-1 шт.

Плата расширения на 8 входов и 12 выходов (код M)

2

Блок питания 24 В

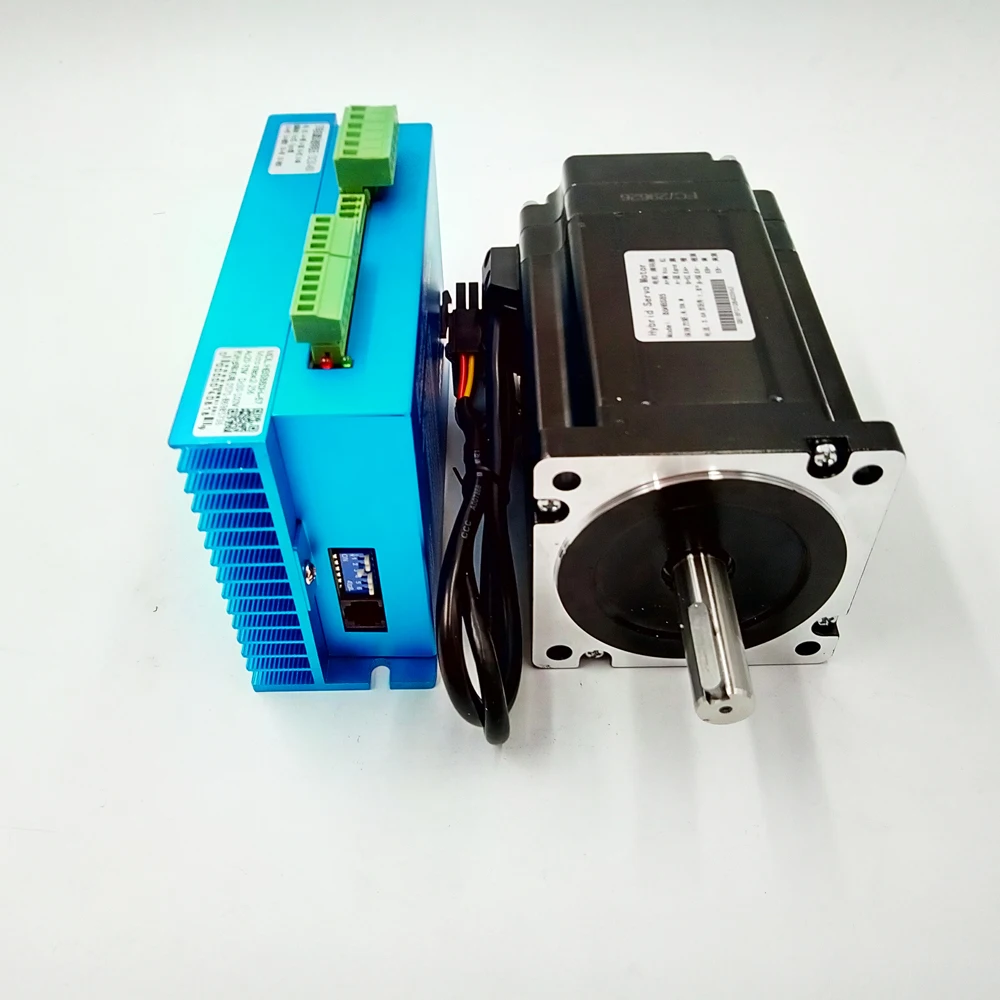

Модель

HBS860H

Тип

Шаговый привод с замкнутым циклом DSP

Максимальное пиковое значение тока

8A

Импульса частота отклика

200 кГц

Микро-шаговый драйвер

200 ~ 51200ppr

Напряжение

20 ~ 80VAC/DC30-110V

Защитные функции

Перенапряжение, перегрузки по току, ошибка отслеживания, защита от перегрузки

Входной сигнал

Поддерживает режимы PUL/DIR и CW/CCW (разница)

Совместимый сигнал 5 ~ 24 В (не нужен резистор)

Непрерывная перегрузка

Выход сигнала тревоги

Тип охлаждения

С воздушным охлаждением

Мин

Типичное

Макс

Блок

Выход ток

-

-

8

А

Вход Напряжение

20

70

75

Переменного тока

30

110V

Постоянный ток

Логический сигнал ток

7

10

16

MA

Импульсная Входная частота

-

200

-

КГц

Изоляции Напряжение

500

МОМ

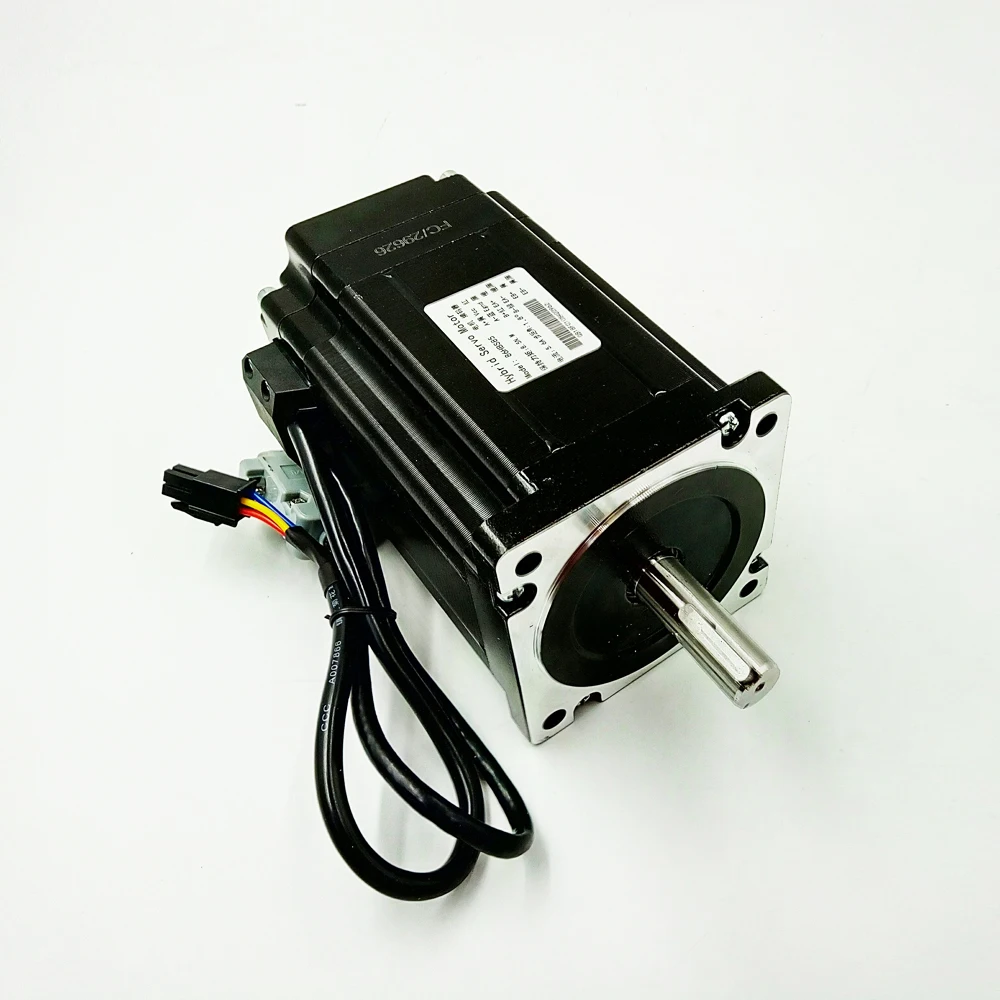

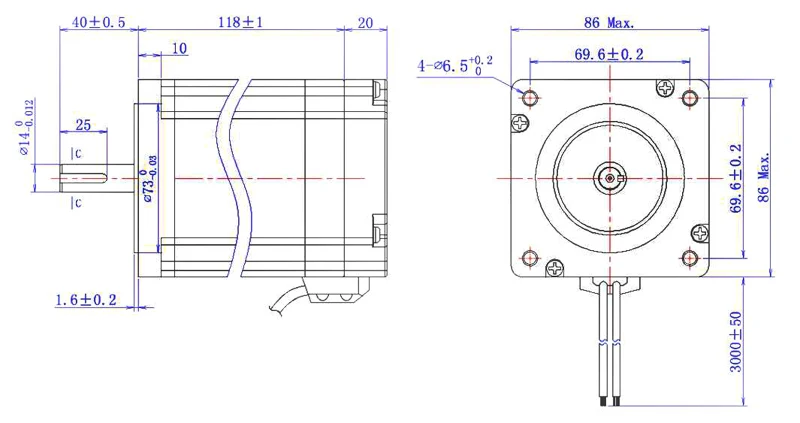

Модель

86HBS85

Шаговый угол/фаза

1,8 градусов

Номинальное напряжение/ток

3,36 V/5.6A

Сопротивление

0.6ohm

Индуктивность

5.5mH

Держать вращающий момент

8.5NM

Номинальная Скорость

1000 об/мин

Кодировщик

1000 линия

Класс изоляции

B

Инерция ротора

2500 г. cm2

Вход напряжения

220 В переменного тока (110 В переменного тока по выбору, пожалуйста, свяжитесь с нами.)

Выход напряжения

60VAC

Номинальная Мощность

1200VA

Частотный диапазон

45 Гц-60 Гц

Наружный диаметр

166 мм ± 5 мм

Высота

81 мм ± 5 мм

Вес

8,7 кг
