Ручной пульт управления/ЖК-дисплей + блок управления BLDC для электрического велосипеда, скутера MTB, интеллектуального велосипеда с датчиком крутящего момента SEMPU

.Эта группа специально разработана для датчика крутящего момента sempu, t4. t2 и так далее.

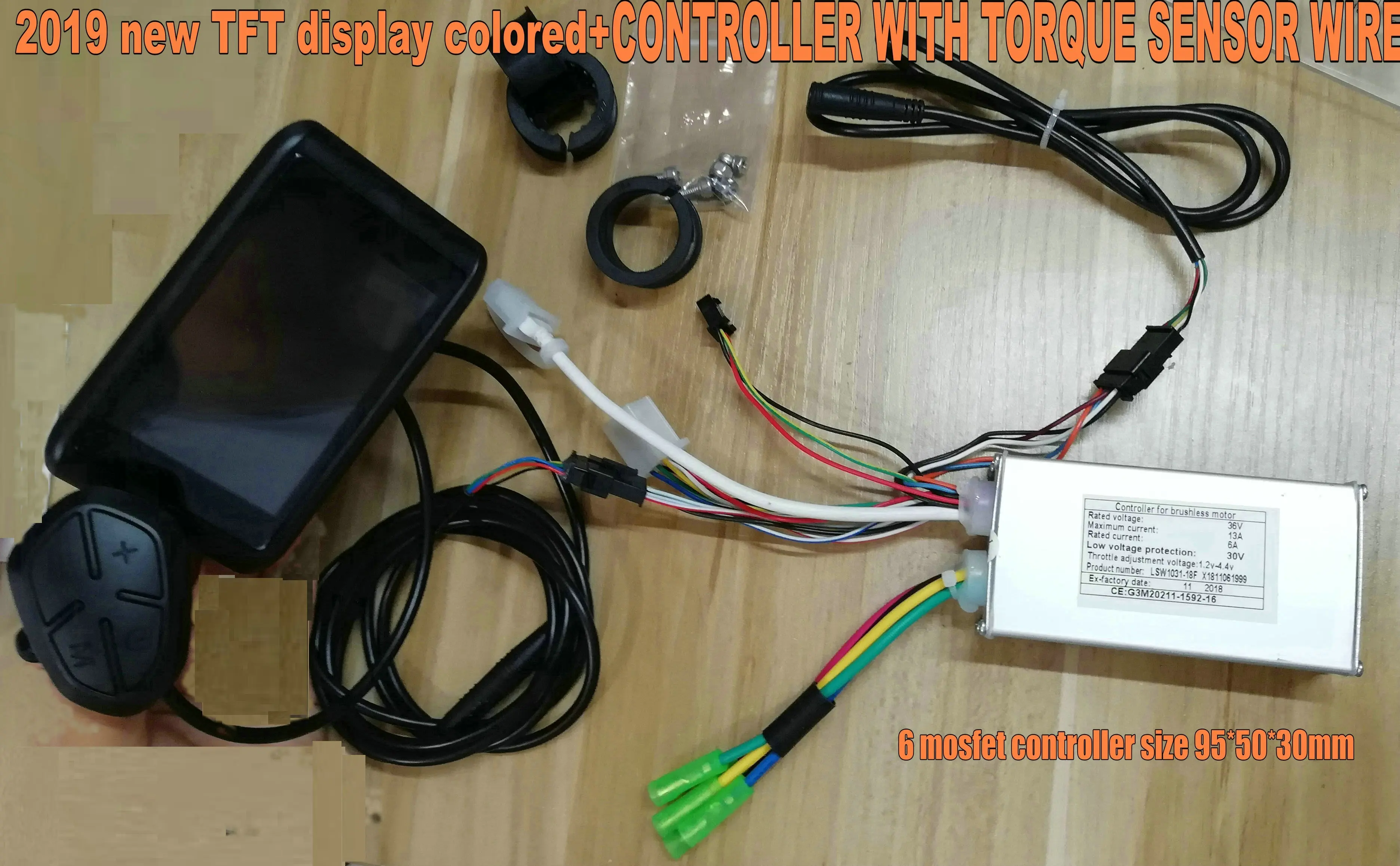

Цветной tft-дисплей + контроллер 6 mosfet .. Цена указана за дисплей + контроллер, если нужен датчик крутящего момента, пожалуйста, заказывайте отдельно.

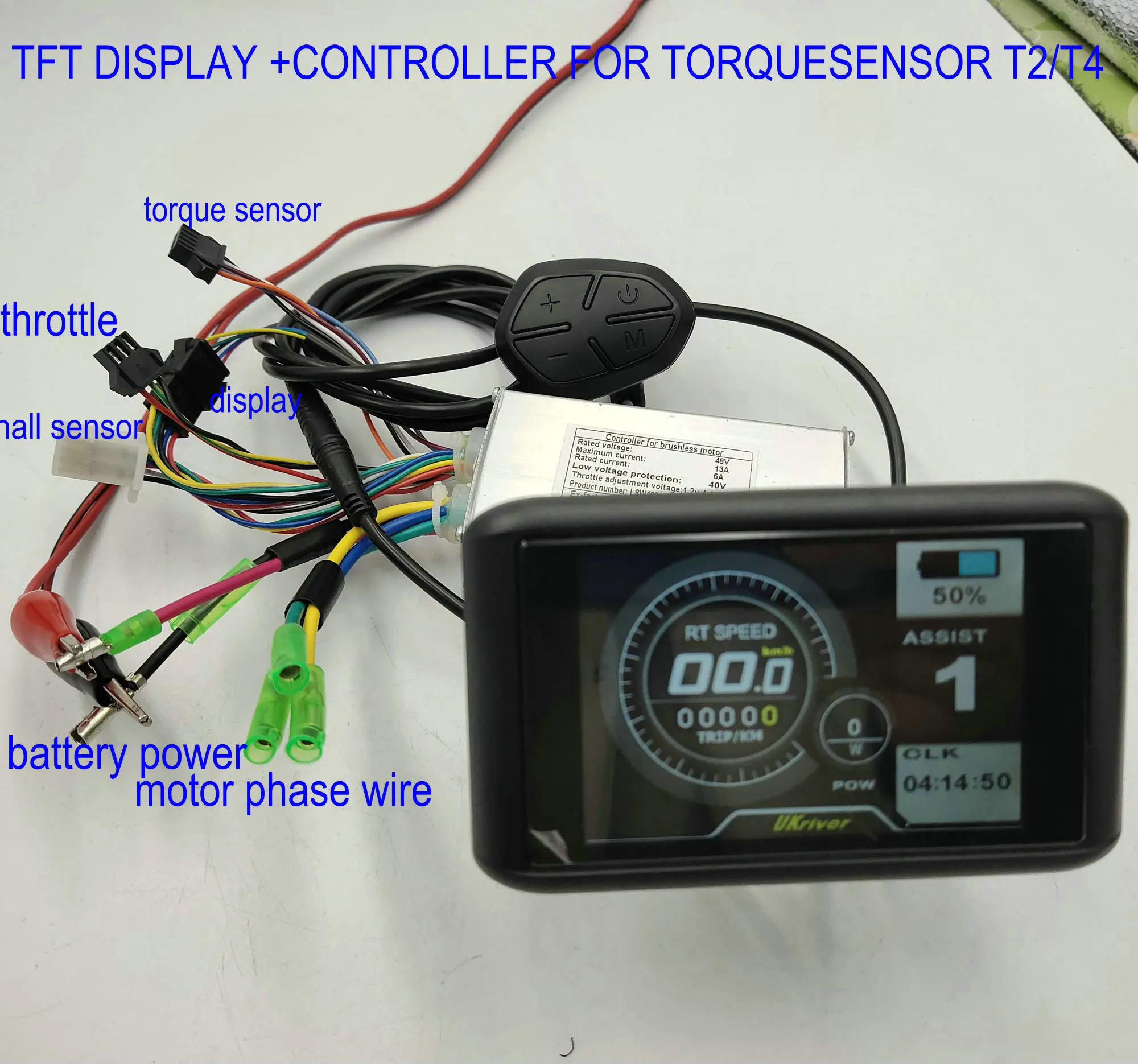

Эта группа дисплеев и контроллеров особенно подходит для интеллектуального велосипеда с мотором, такого как MTB велосипед с преобразованием из общего велосипеда, для работы с нашим датчиком крутящего момента ниже,

Ссылка для нашего датчика крутящего момента -- T2/T4

Https:/item/32967314504.html?

Https:/item/32793693999.html?

И T9

Https:/item/33030138390.html?

Этот контроллер и дисплей будут соответствовать нашему датчику крутящего момента.

Ниже приводится описание контроллера и дисплея

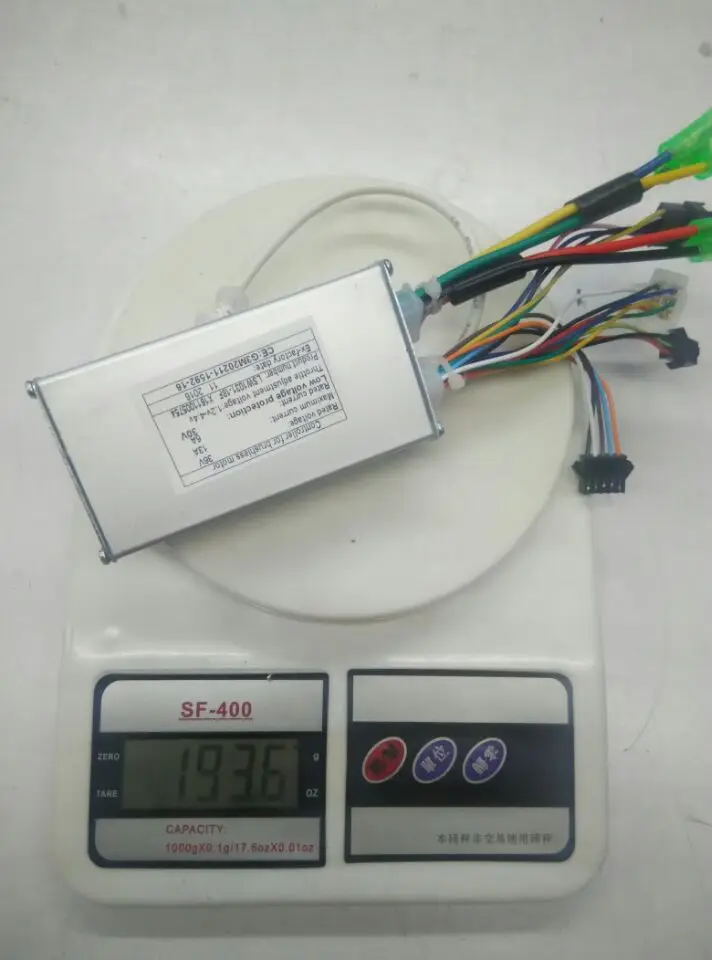

Вес нетто контроллера 194 г.

Размер контроллера 95*50*30 мм

Предел тока: 13 +/-0.5A

Защита от пониженного напряжения 30 +/-1 в

Тормозной путь-низкий тормоз.

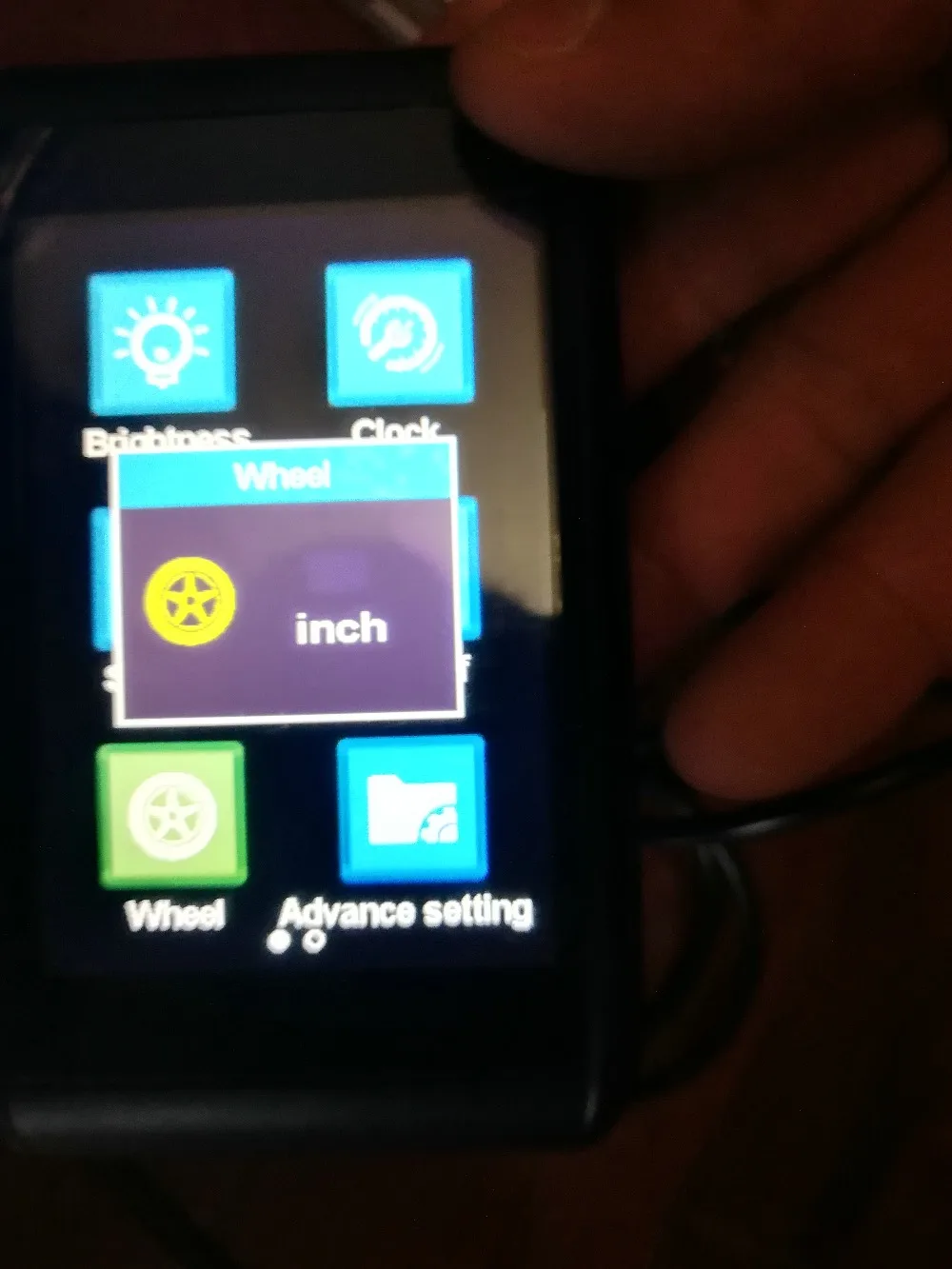

Контроллер является педалью 5 передач, соответствует дисплею и соответствует нашему двигателю, одной магнитной стали, когда получите этот дисплей, пожалуйста, установите его в соответствии с вашим двигателем магнитные числа и размер обода,

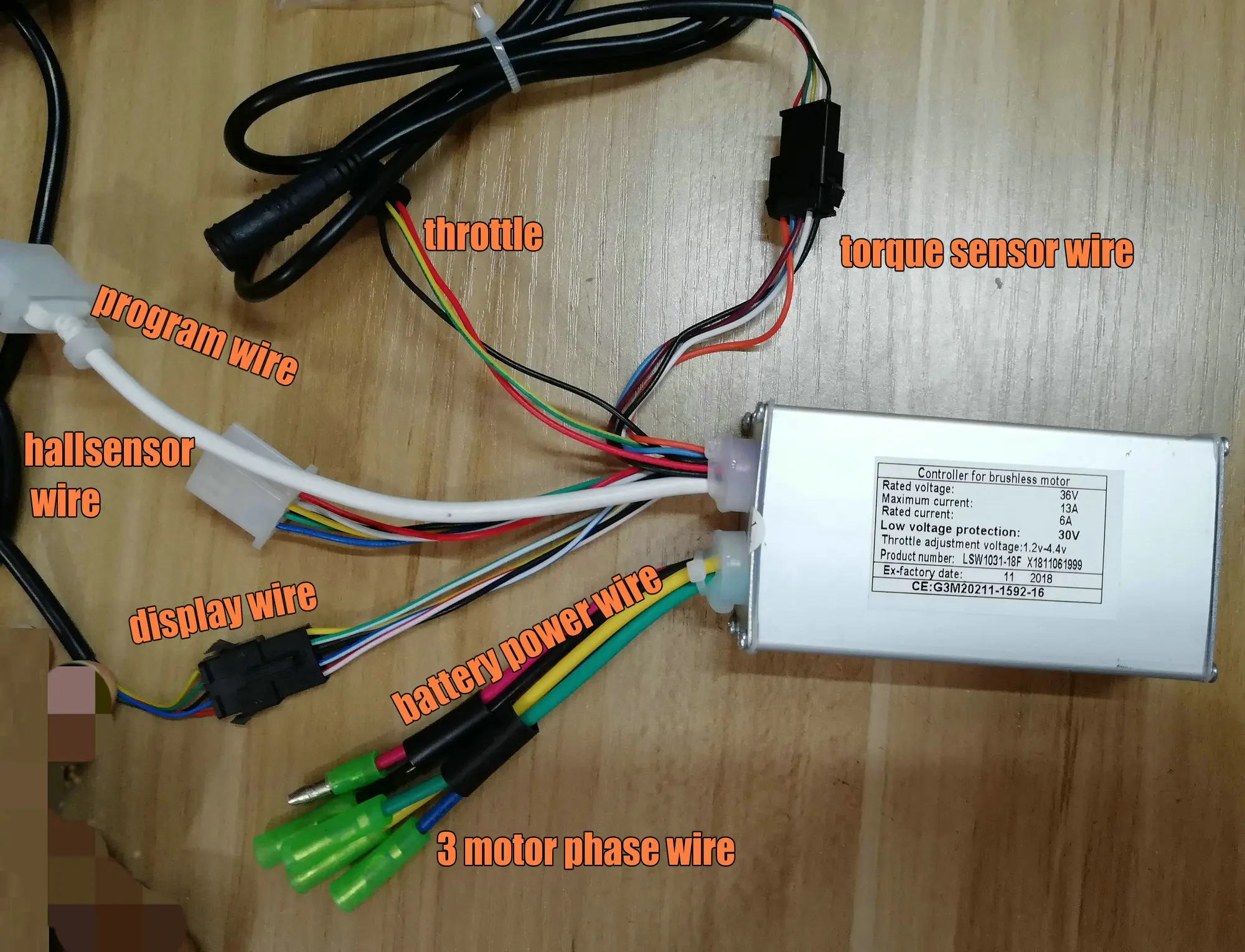

Проводка контроллера

1. Провод батареи --

Толстый красный (36 В положительный)

Толстый black-36v отрицательный

2. Провод двигателя-- Толстый синий, зеленый, желтый -- Фаза двигателя A/B/C

3. Моторный зал

Тонкий 1)-черный-мотор зал отрицательный

Thin2)-белый-зал speedtesting VL

Тонкий 3)-Красный-моторный зал положительный

Тонкий 4)-синий-сигнал Холла двигателя A

Тонкий 5)-зеленый-мотор зал signalB

Тонкий 6)-желтый-мотор зал signalC

4. Провод руля

1) тонкий красный-дроссельная заслонка положительная

2) тонкий синий-сигнал HV

3) тонкий черный-дроссельная заслонка отрицательная

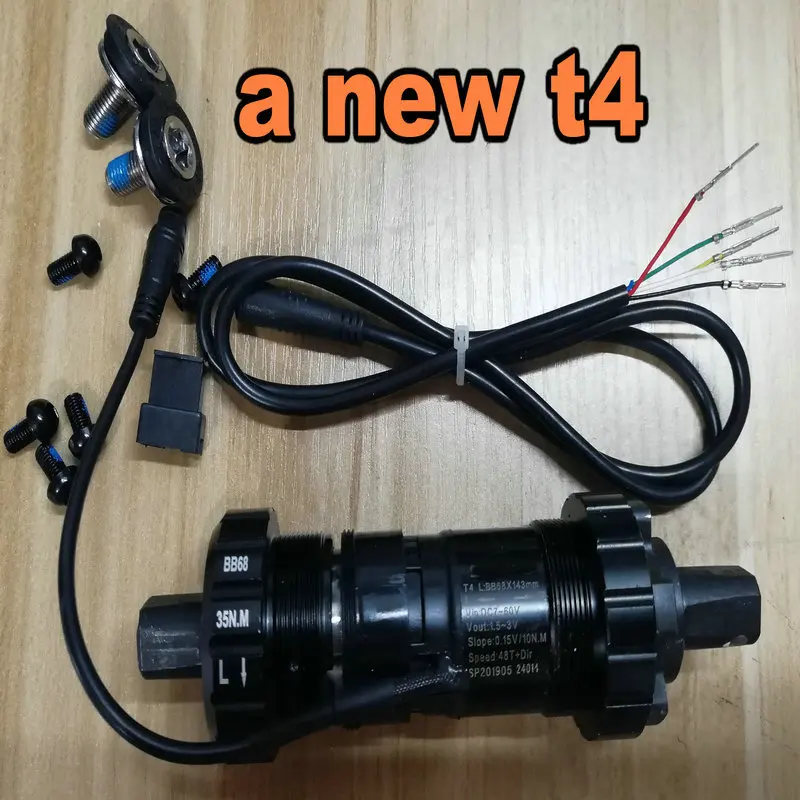

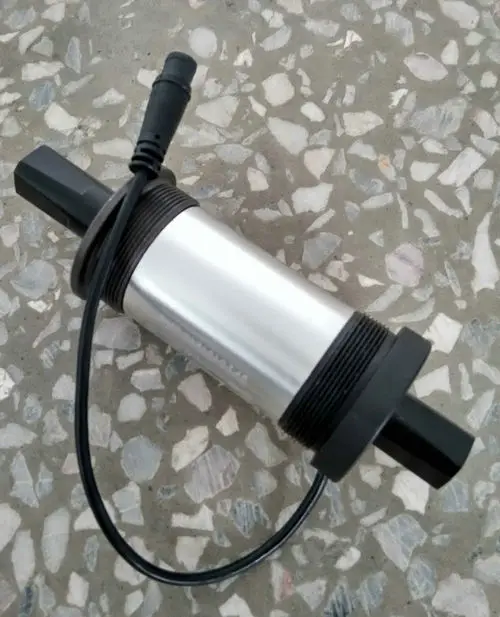

5. Датчик крутящего момента

Orange-12v,

Светло-голубой-датчик сигнала TA,

Коричнево-педаль помощи направления EBS

Сигнал датчика белого момента AD1

Черный-датчик отрицательной мощности

6. Провод ЖК-дисплея

1)RED-36v мощность

2) синий замок

3)black-36v отрицательная мощность

4) зеленый-коммуникационный сигнал TX

5) желтый-сигнал связи RX

Дисплей может работать как электрический переключатель-если вы не хотите дисплей, но хотите только контроллер, Пожалуйста, подключите красный + синий провод с батареей,

7. Белый разъем-это записывающее устройство для записи данных-если у вас есть оборудование, вы можете изменить программу самостоятельно.

Цвет провода может отличаться, клиент может связаться с продавцом о проводке,

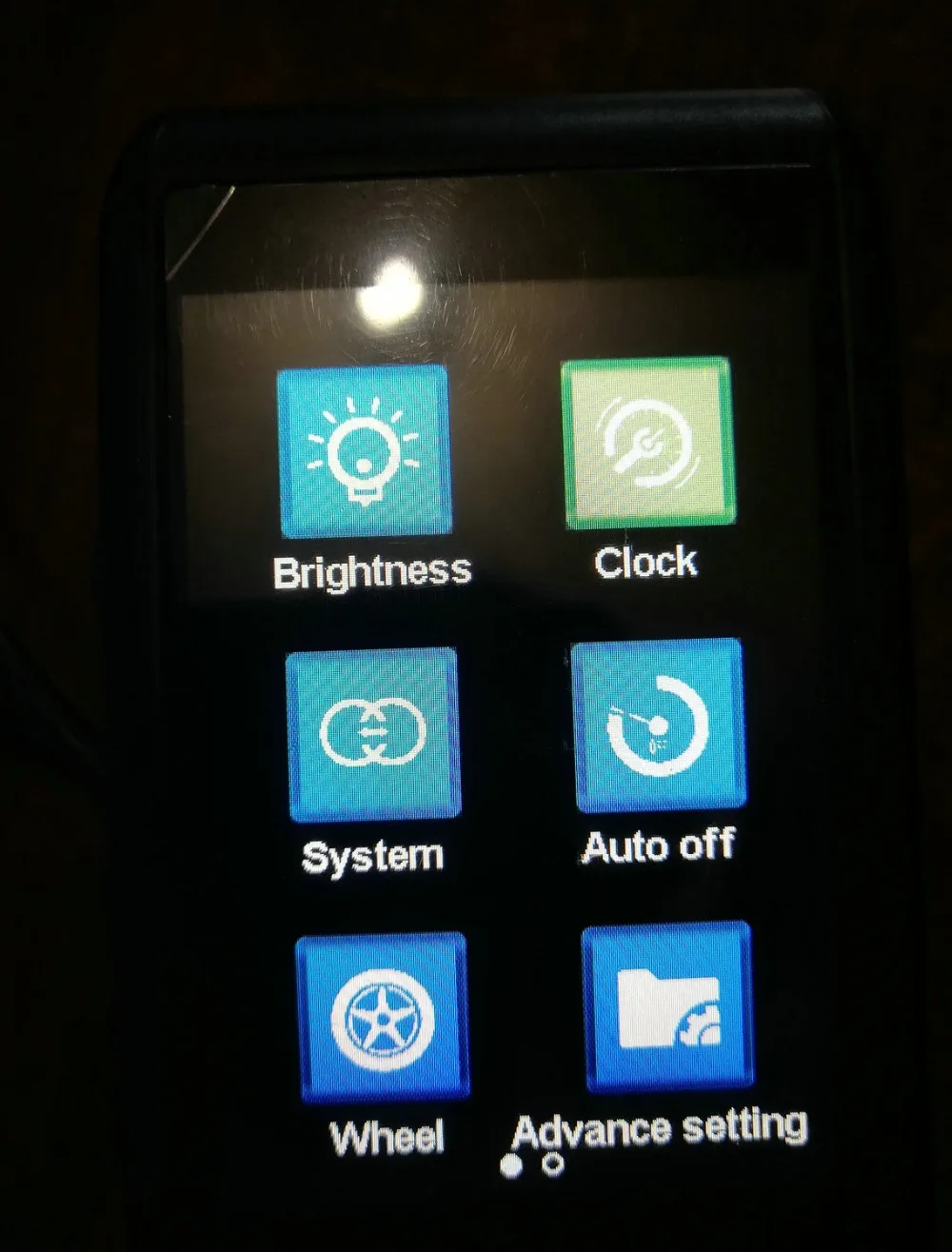

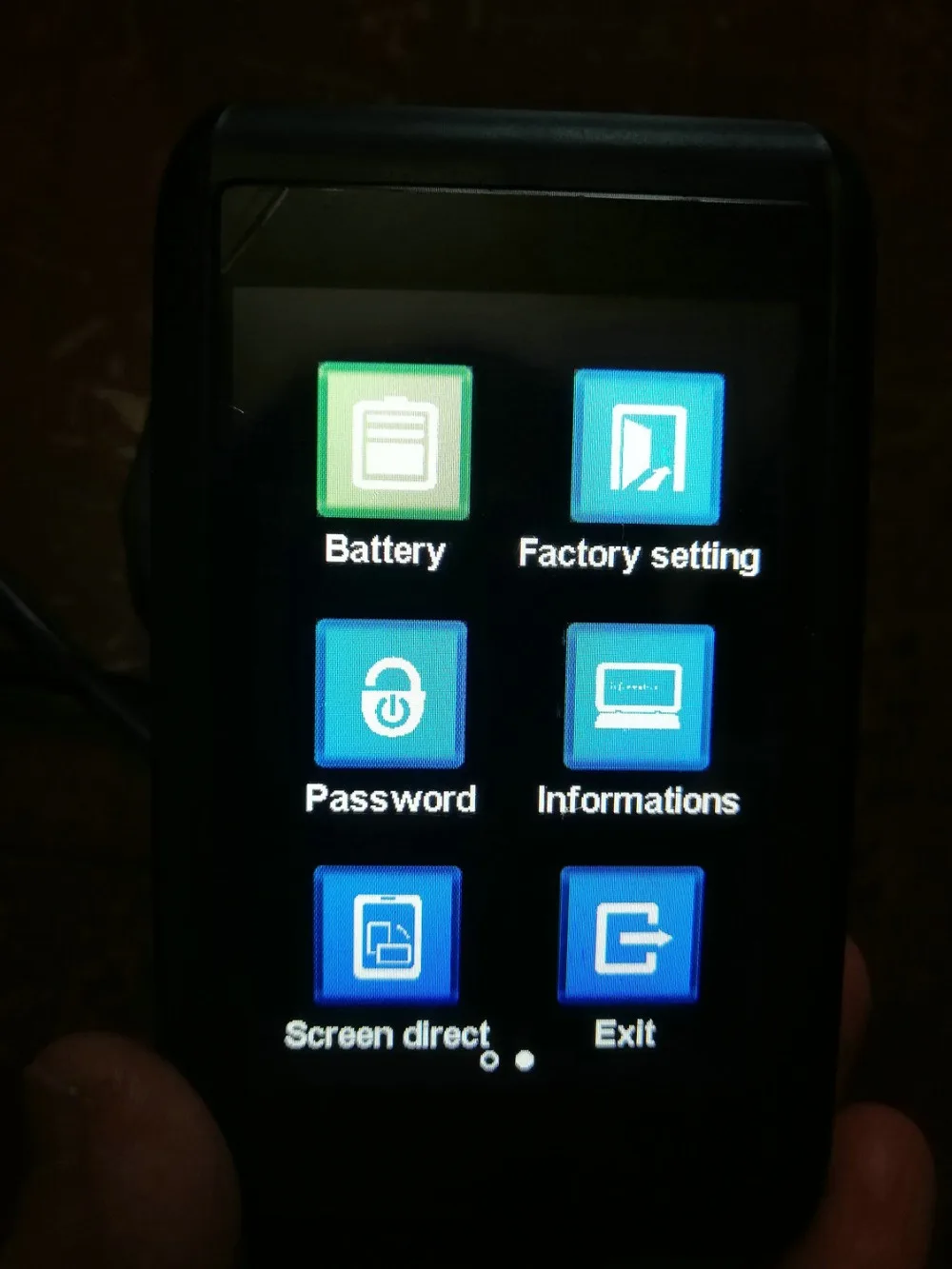

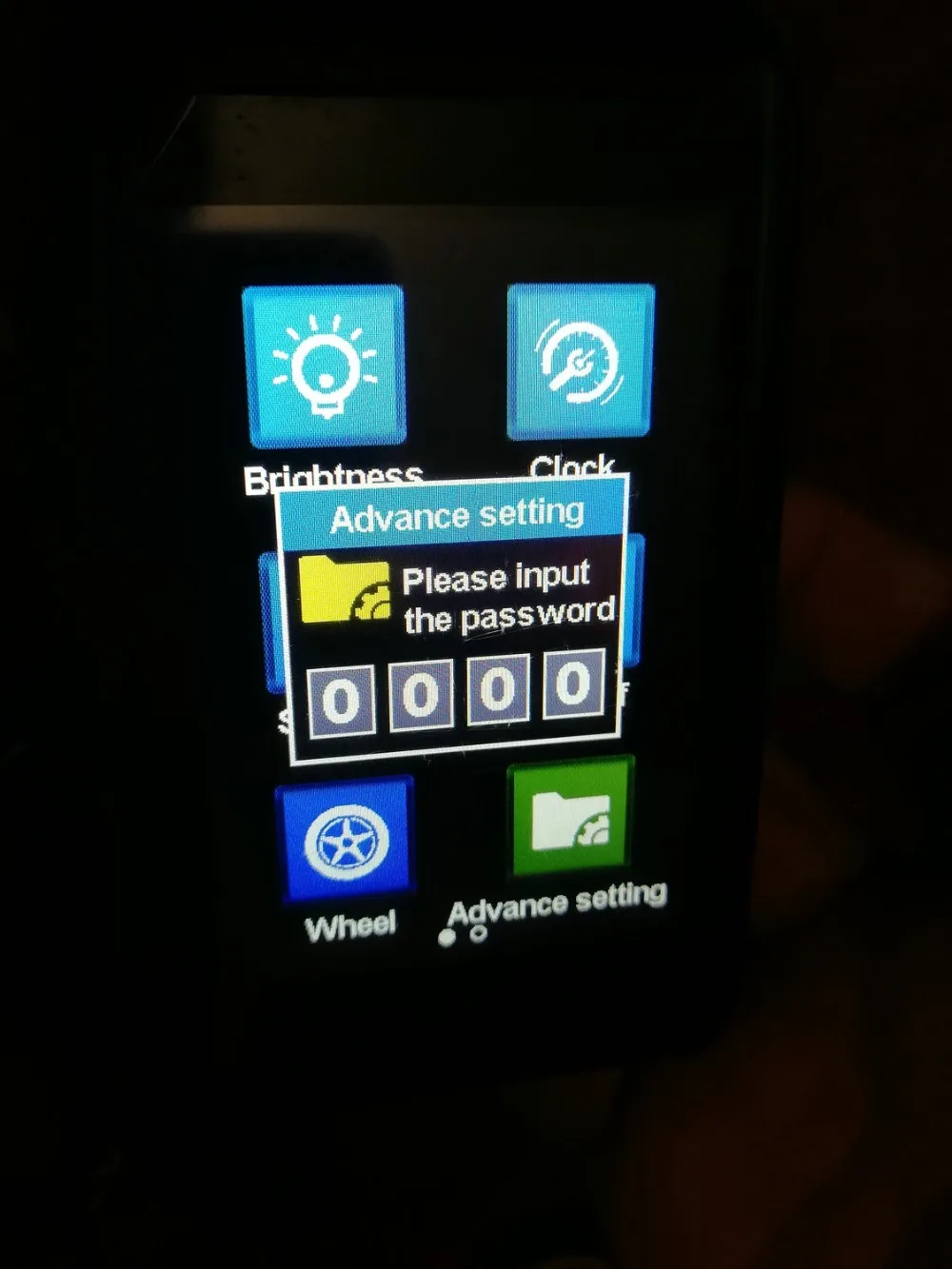

Ниже представлена информация для отображения

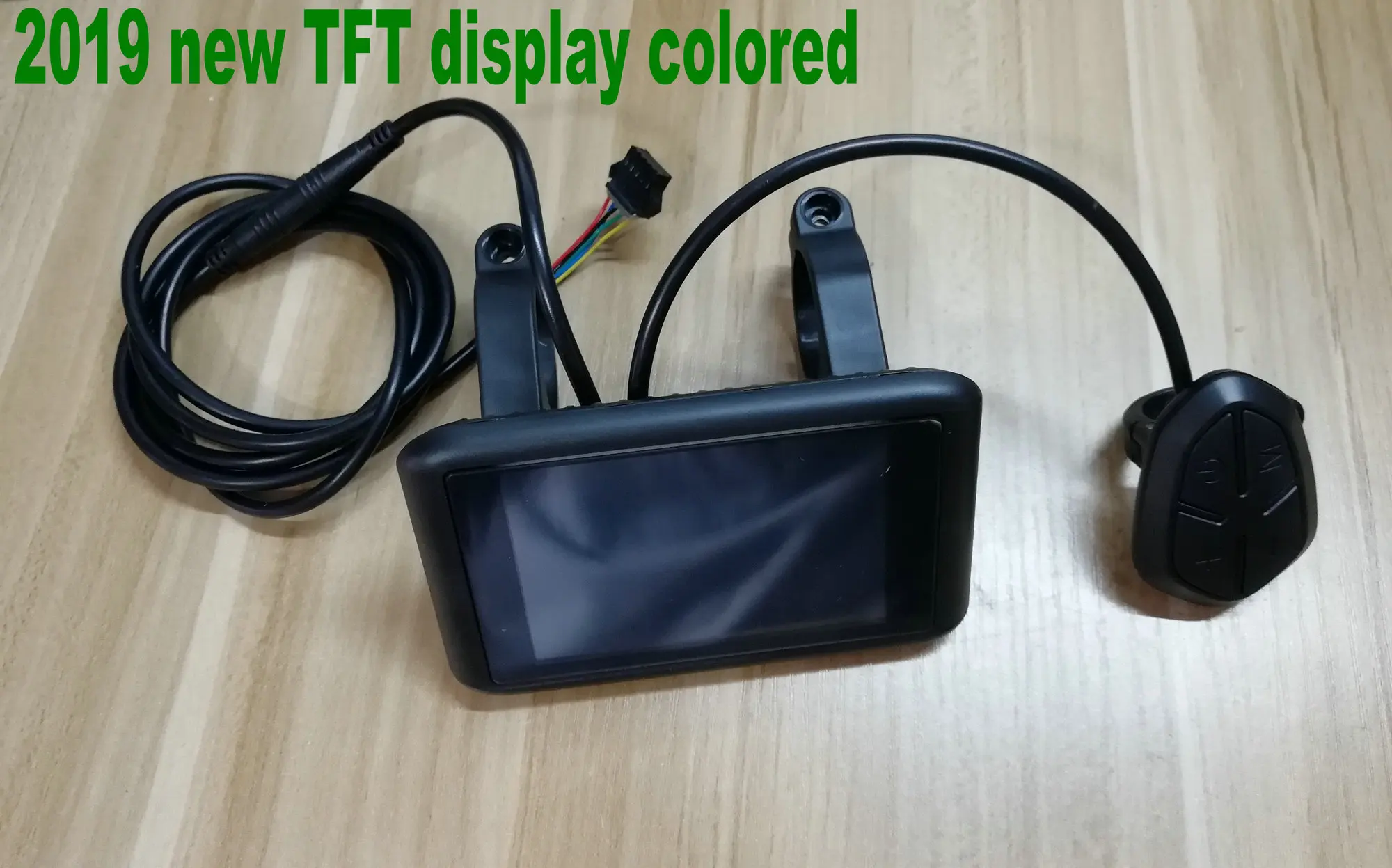

Закажите один дисплей здесь

Https:/store/product/colored-TFT-LCD-display-24v36v48v52v60v72v-3-5-inch-IPS-screen-vertical-horizontal-middle-type-controller-electric/2802219_32982881985.html?spm=2114.12010612.8148356.15.5bfa47ace5v2NJ

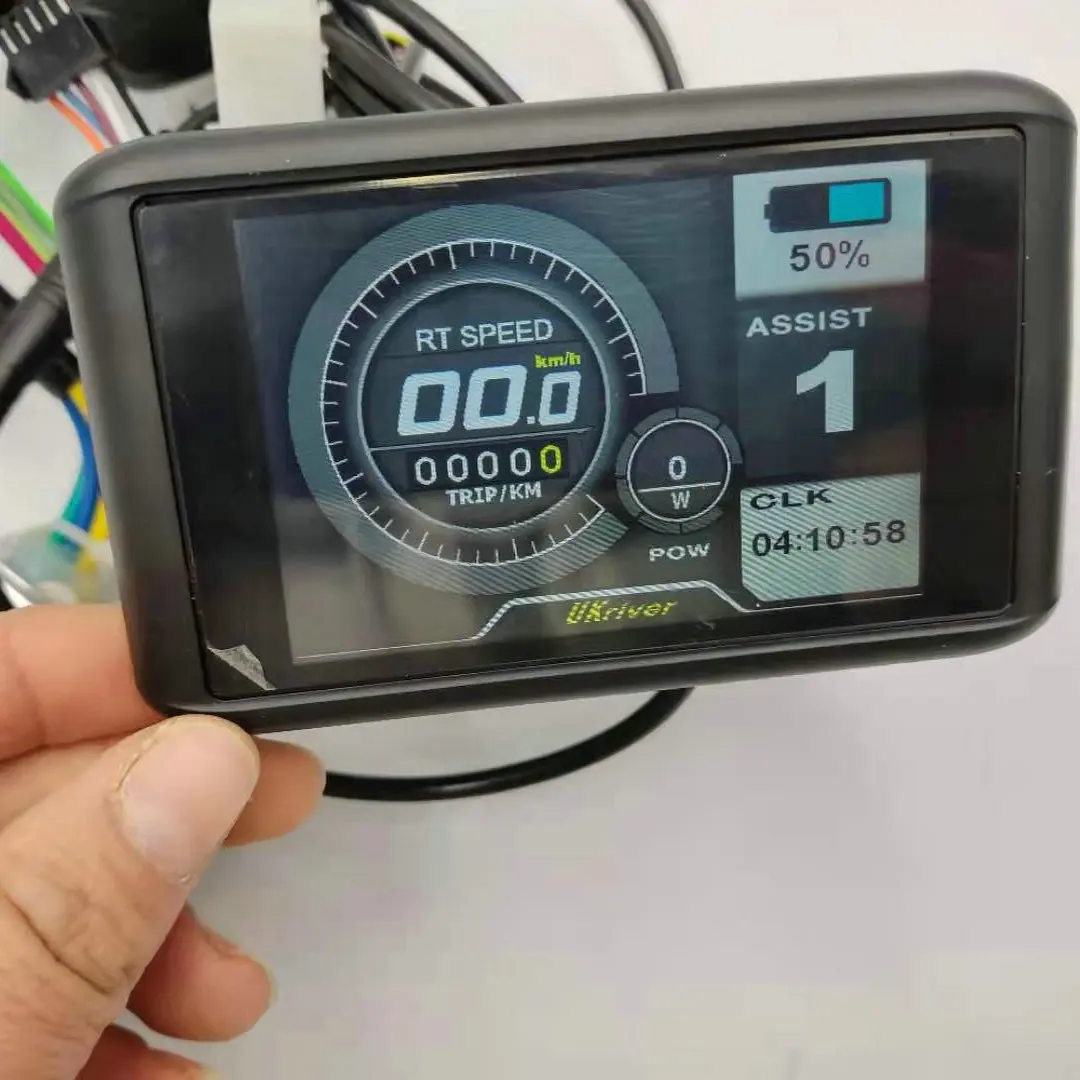

Размер корпуса дисплея 11*6,5 см

Размер экрана 7,6*5,3 см

1. Электрические параметры

   • 3,5 дюймов IPS экран

   • Источник питания батареи 24 В/36 В/48 В-72 В (* Вы можете настроить его вручную)

   • Номинальный рабочий ток: 40 мА

   • Макс. Рабочий ток: 100 мА (аккумулятор 36 В, состояние зарядки при использовании внешнего usb-оборудования)

   • Usb-порт для зарядки: 5 В 500 мА

   • Ток утечки <1uA

   • Максимальный выходной ток к контроллеру: 100 мА

   • Рабочая температура: -20 ~ 70 ℃, Температура хранения: -30 ~ 80 ℃

2. Размеры и материал

   • Корпус изделия из АБС-пластика, прозрачное ЖК-окно изготовлено из высокопрочного акрила, который импортирован, материал держателя изделия-стекловолокно, смешанное с нейлоном.

3.


   • Особенности


   • 5,1 высококонтрастный 3,5 дюймов IPS красочная Матрица экрана.

     5,2 подходит для низкой температуры, макс.-20 ℃.

     5,3Вращающийся экран может свободно переключаться по горизонтали и вертикали.

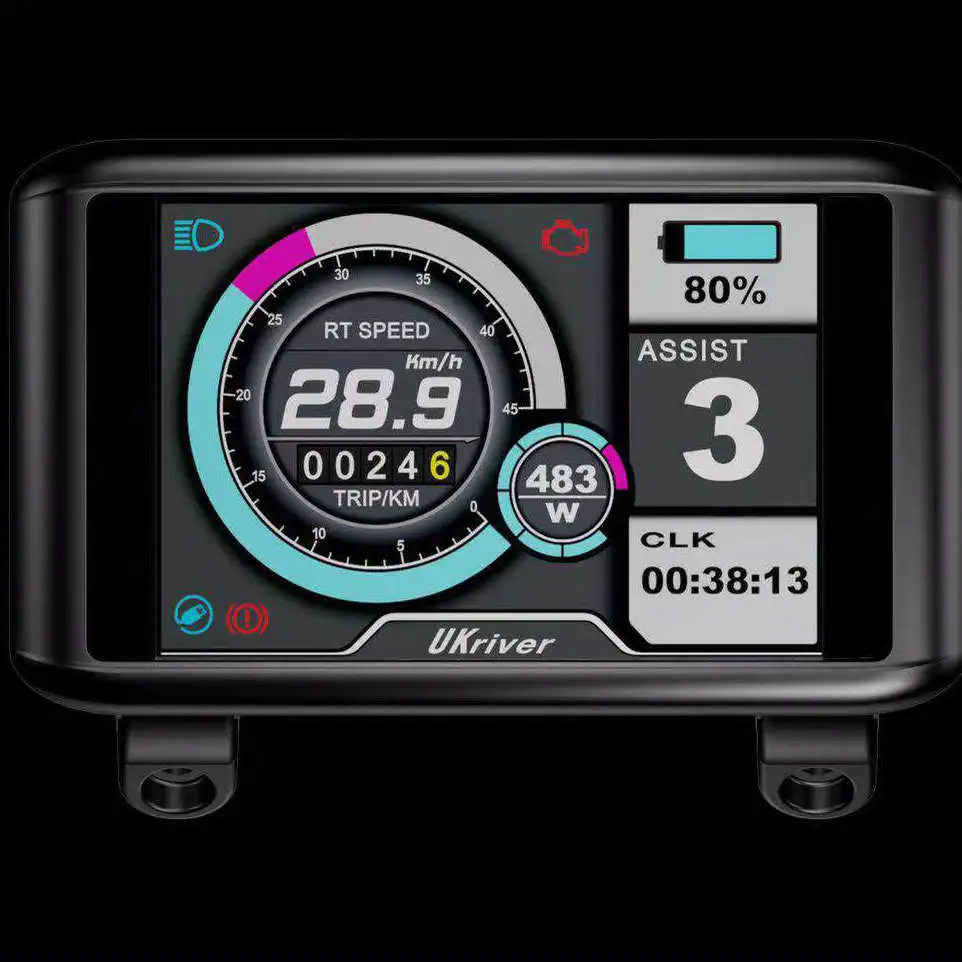

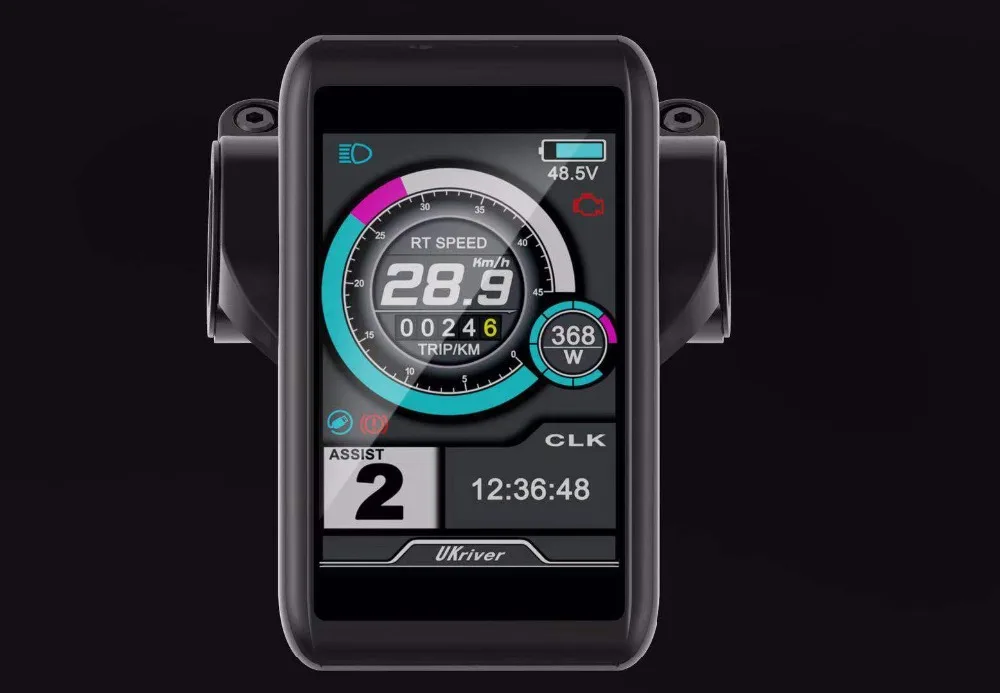

     5,4 дисплей скорости:Скорость AVG, максимальная скорость, скорость (в режиме реального времени).

     5,5 километр/миля:Может быть установлен в соответствии с привычками клиентов.

     5,6Интеллектуальный индикатор питания содержит ниже: он может обеспечить стабильную индикацию мощности через алгоритм оптимизации. Питание не зависит от колебаний пуска двигателя. Если система поддерживает связь с батареей, будет отображаться точный процент мощности.

     5,7 регулировка 5 уровней яркости подсветки:1.StУровень Самый темный, 5ThЯвляется самым легким

     5,8 9 уровня Assist:3-х уровневый/5-уровневая/6-уровневый/9 уровня является необязательным.

     5,9 индикатор пробега:Одометр/расстояние поездки/часы/время езды.

     5,10Дисплей часов:Внутренняя маленькая батарея, держит время, когда дисплей закрыт

     5,11 индикатор питания: Индикатор питания в реальном времени, цифровой или аналоговый.

     5,12 индикатор кода ошибки.

     Скорость 5,13 ограничена от 1 до 100.

     5,14 самопроверка велосипеда

     5,15 отображение информации о батарее(Требуется связь с батареей).

     5,16 показывает Пройденный пробег(Требуется связь с батареей).

     5,17 usb-порт для зарядки,500mA/5V.

     5,18 обновленное программное обеспечение: программное обеспечение может быть Обновлено через UART.

   • 1.


     2. Проводка разъема дисплея:

        Красный провод: анод (24 В/36 В/48 В)

     3. Синий провод: шнур питания к контроллеру

     4. Черный провод: GND

     5. Зеленый провод: RxD (контроллер-> дисплей)

     6. Желтый провод: TxD (дисплей-> контроллер)

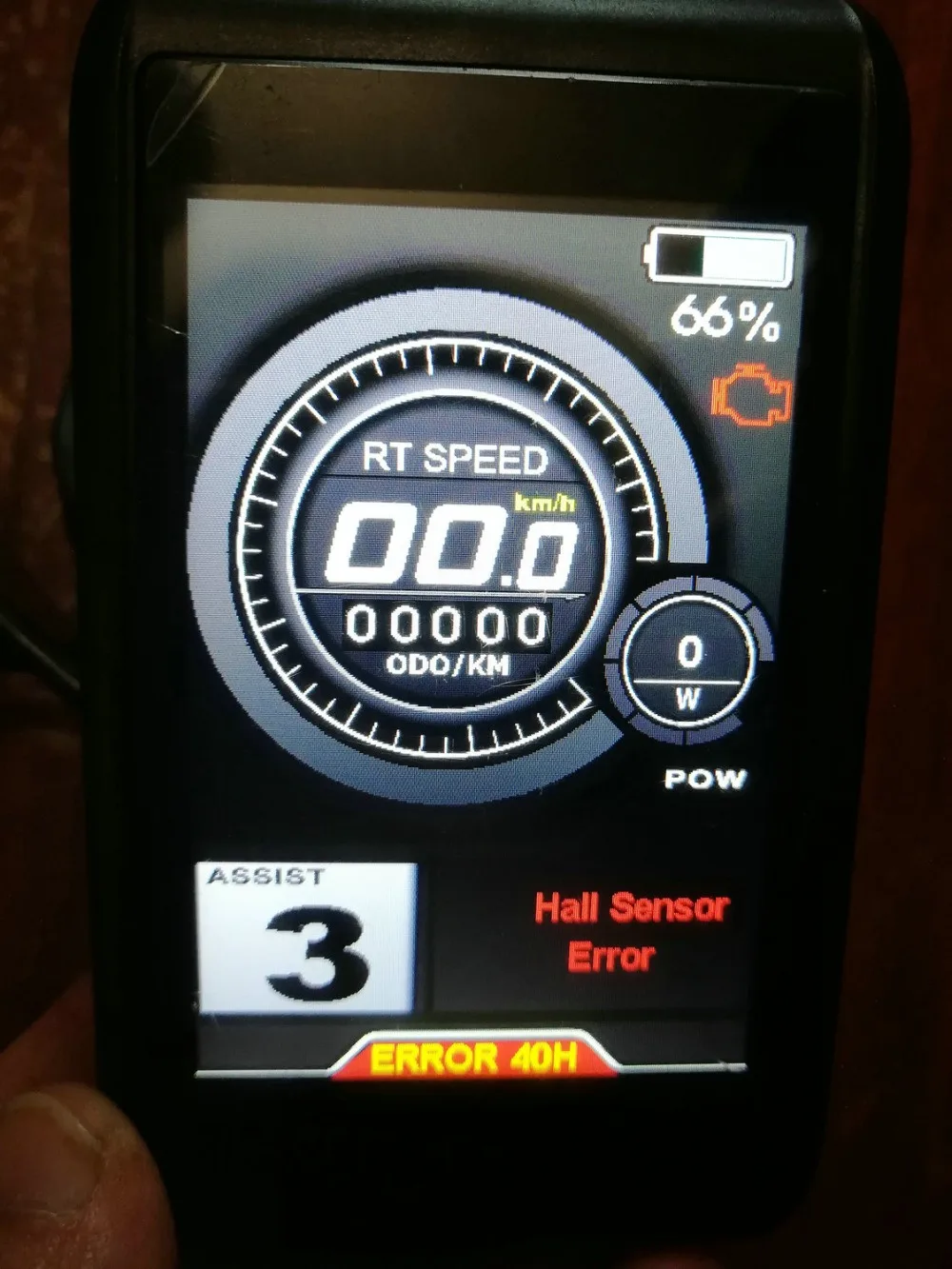

   • Код ошибки	Описание ошибки	Ручка
     0x01	Ошибка связи	Проверьте подключение кабеля
     0x21	Ошибка тока	Проверьте контроллер
     0x22	Ошибка дроссельной заслонки	Проверьте разъем кабеля дроссельной заслонки
     0x23	Трехфазная ошибка питания	Проверьте трехфазное подключение линии электропередачи
     0x24	Ошибка датчика Холла	Проверьте соединение зала
     0x25	Ошибка тормоза	Проверьте соединение тормоза.
     0x26-0xFF	Защищены	Пожалуйста, свяжитесь с производителем для определения ошибок
     0x30	Ошибка связи	Проверьте подключение кабеля




     Посылка включает руководство на английском языке

     Если нужно, вы также можете оставить электронное письмо

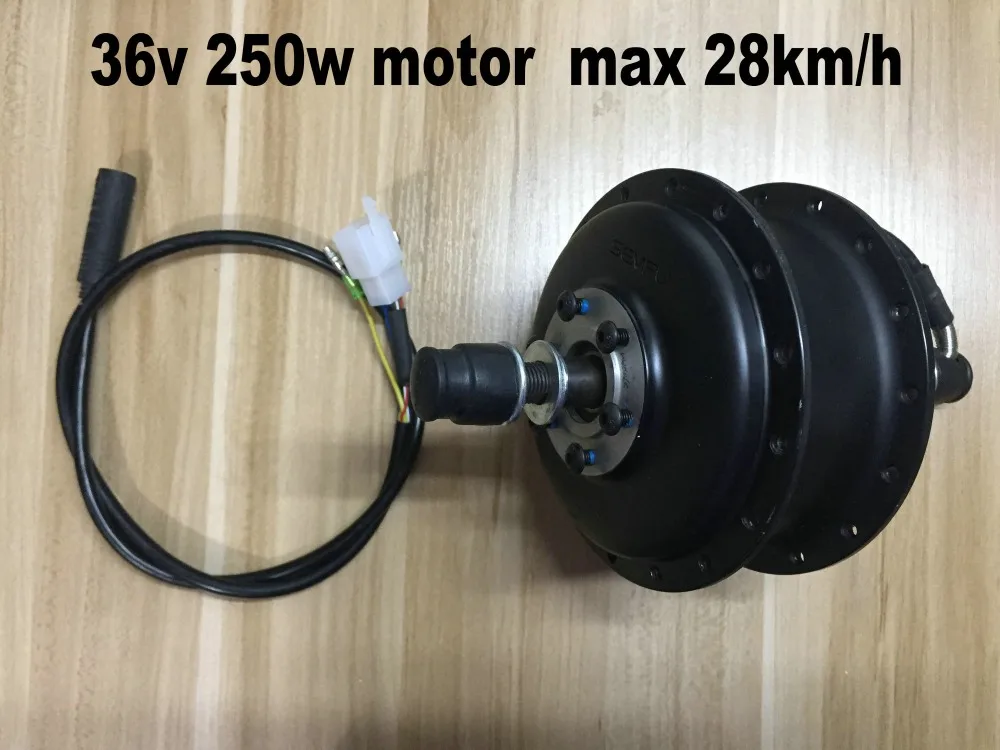

Двигатель, который соответствует этому дисплею и контроллеру

Https:/store/product/motor-rear-driven-disc-brake-for-MTB-Electric-bike-with-Cassette-flywheel-24v36v48v-250w-for-sempu/2802219_32995426728.html?spm=2114.12010612.8148356.19.554543b3J4dxpD

Цена указана только за образец

Для заказа количества, пожалуйста, поговорите с продавцом, мы дадим большой объем.
