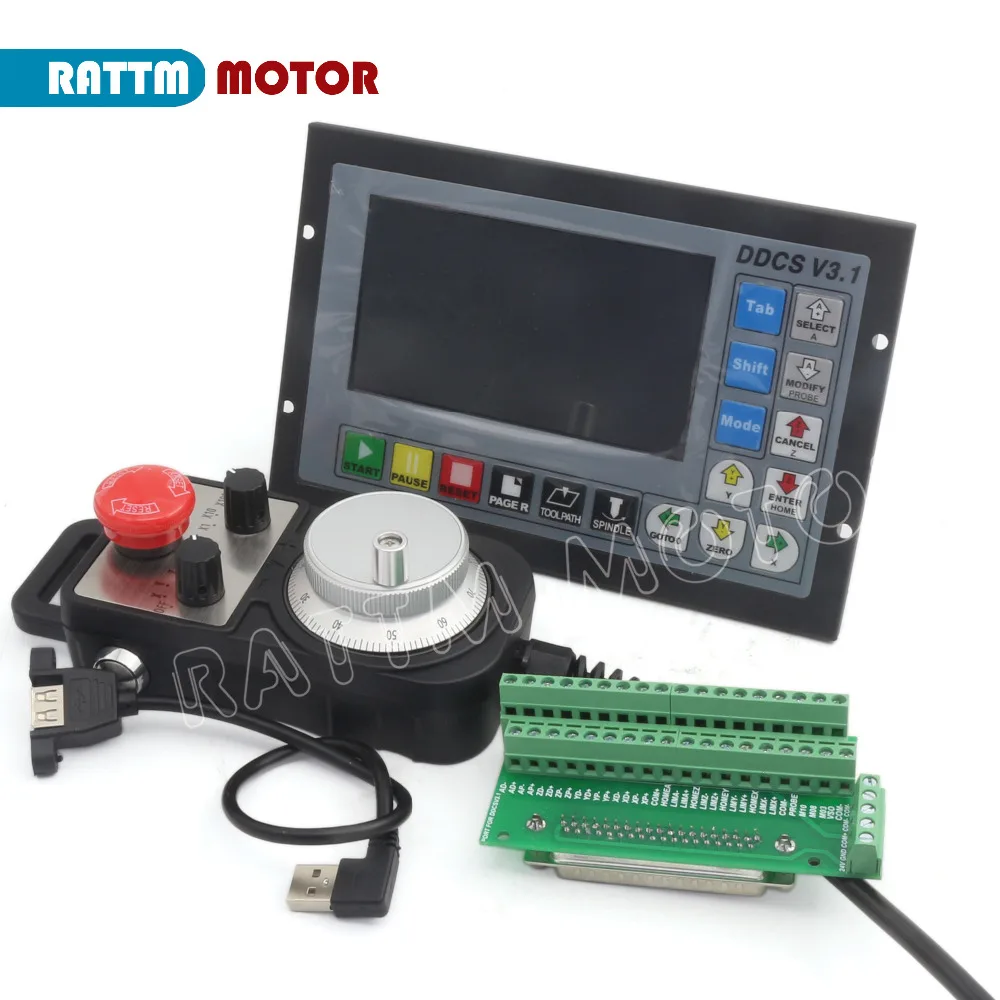

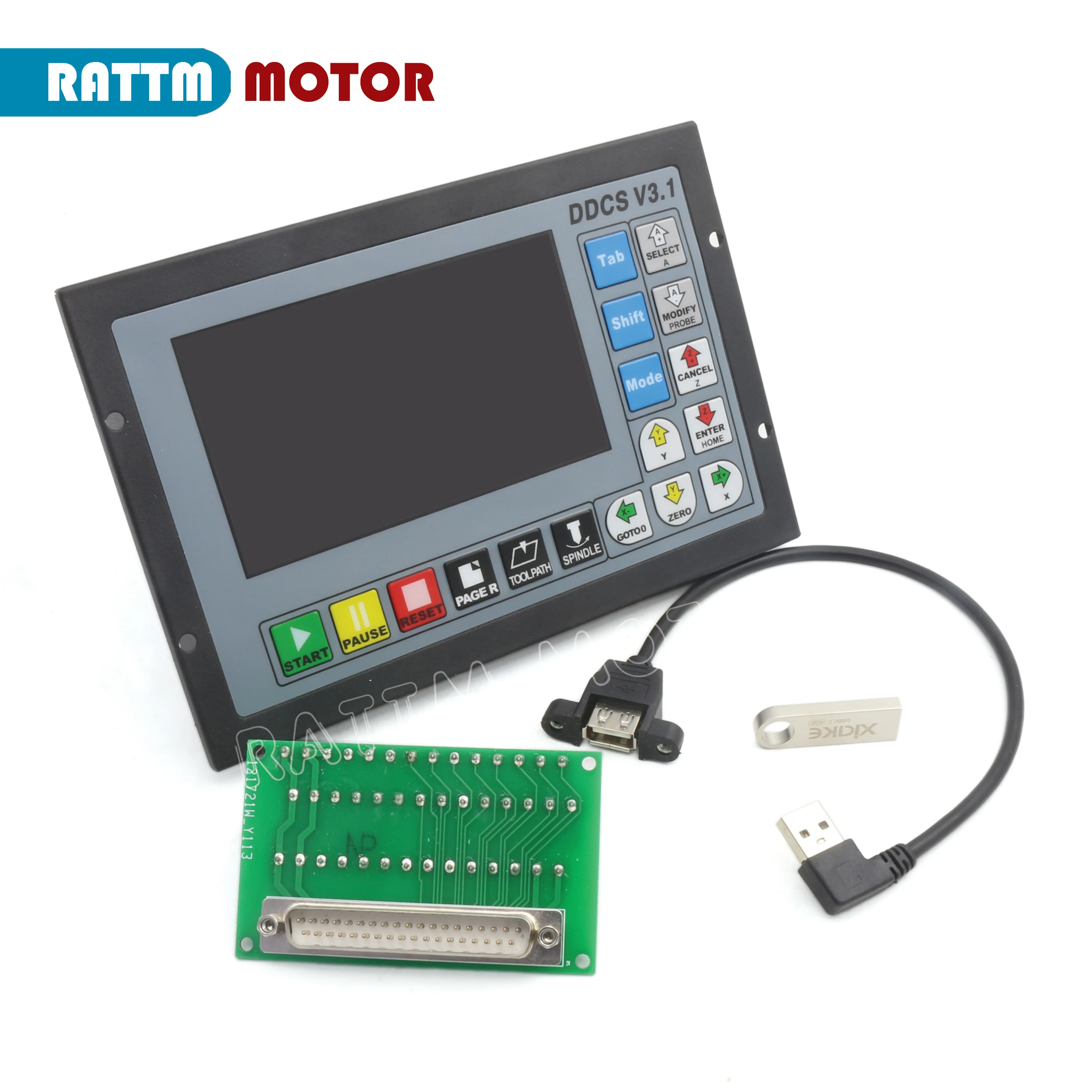

Обновление 4 оси PLC контроллер DDCSV3.1 500 кГц в автономном режиме и Подвеска Маховик

Обновление 4 оси PLC контроллер DDCSV3.1 500 кГц в автономном режиме и Подвеска Маховик

Бесплатная доставка в страны Европы:

AУстрия,BЭлгиум,BУльгария,CZechRОткрытый,DЭнмарк,EСтония,FВнутри страны,FRance,GМного вещей,GReece,HUngary,IРеланд,IТали,LАтвиа,LИтауания,LUxemburg,МOnaco,NEtherland,NОрвей,ПОланд,ПOrtugal,RОмания,SЛвакия,SЛовения,SБоль,SWeden,SWitzerland.

1. 4 оси PLC контроллер 500 кГц в автономном режиме

DDCS-это контроллер движения с 3 ~ 4 осями для шаговых и серводвигательных систем. Обновлено DDCS V3.1
От DDCS V2.1 по программным и аппаратным средствам. Мы очень гордимся этим продуктом, он сочетает в себе
Отличная мощность с крошечным отпечатком ноги и прост в использовании. Через очень короткое время вы будете знакомы
С функциями, и это руководство поможет вам. Максимальный выходной пульс на ось составляет 500 кГц.
Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

DDCSV3.1 система числового управления использует систему ARM + FPGA design framework. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой работой.

Структура макета панели DDCSV3.1 является рациональной. Контроллер системы движения с ЧПУ может быть завершен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.

DDCSV3.1 используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и-
Место и мельницы-всего несколько примеров. DDCS работает как автономная система без
Нужен компьютер. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже
Очень комплексный, можно узнать за очень короткое время.

1,2 характеристики продукта

1) 16 фотоэлектрических изолированных цифровых входов, 3 фотоэлектрических изолированных цифровых выхода;

2) алгоритм enhenced версии 3,1, поддержка мягкой интерполяции, ошибка фиксированной интерполяции дуги
Старая версия;

3) Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменен как выход ШИМ);

4) 3-4 оси управления двигателем. Дифференциальный импульсный и направленный выходной сигнал, Макс. 500 кГц на ось;

5) основной чип управления ARM9, чип FPGA core;

6) 5 дюймов TFT экран, соотношение разрешения: 480x272,17 клавиши работы;

7) источник питания для контроллера 24VDC, Минимальный ток 0.5A;

8) источник питания для порта IO составляет 24 В постоянного тока, Минимальный ток-0,5a; Источник питания IO, система уже поставляет питание для порта IO s. Так что больше не нужен внешний источник питания для порта IO;

9) Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code;

10) Поддержка стандартного MPG;

11) функция пробежки для каждой оси (непрерывный, шаг, определенное расстояние); Клиент может определить
Расстояние;

12) поддержка работы, чтобы быстро определить положение бега;

13) Поддержка восстановления «Power Cut». Данные автоматически сохраняются;

14) контроллер поддерживает только тип NPN лимит ed switch.

DDCS V3.1 новые функции по сравнению со старой версией:

1) блок системы управления совместим с метрическими единицами и имперскими единицами;

2)MPG и Расширенная клавиатура также могут управлять и редактировать систему контроллера;

3) добавить новую функцию «пробная резка» (направляющая маховика) и «одноступенчатый режим обработки»;

4)3 вида режимов зондирования: фиксированное положение датчика инструмента, плавающее Положение датчика инструмента, Прямоугольный датчик блока;

5)Enhenced программное обеспечение, добавило много параметров, оптимальный дизайн и алгоритм, делает новую версию более сильной и устойчивой;

6) Язык опции системы-китайский/английский/русский.

7) Версия 3,1 цитирует новый дизайн цепи и металлическую коробку, которая может избежать шума много.

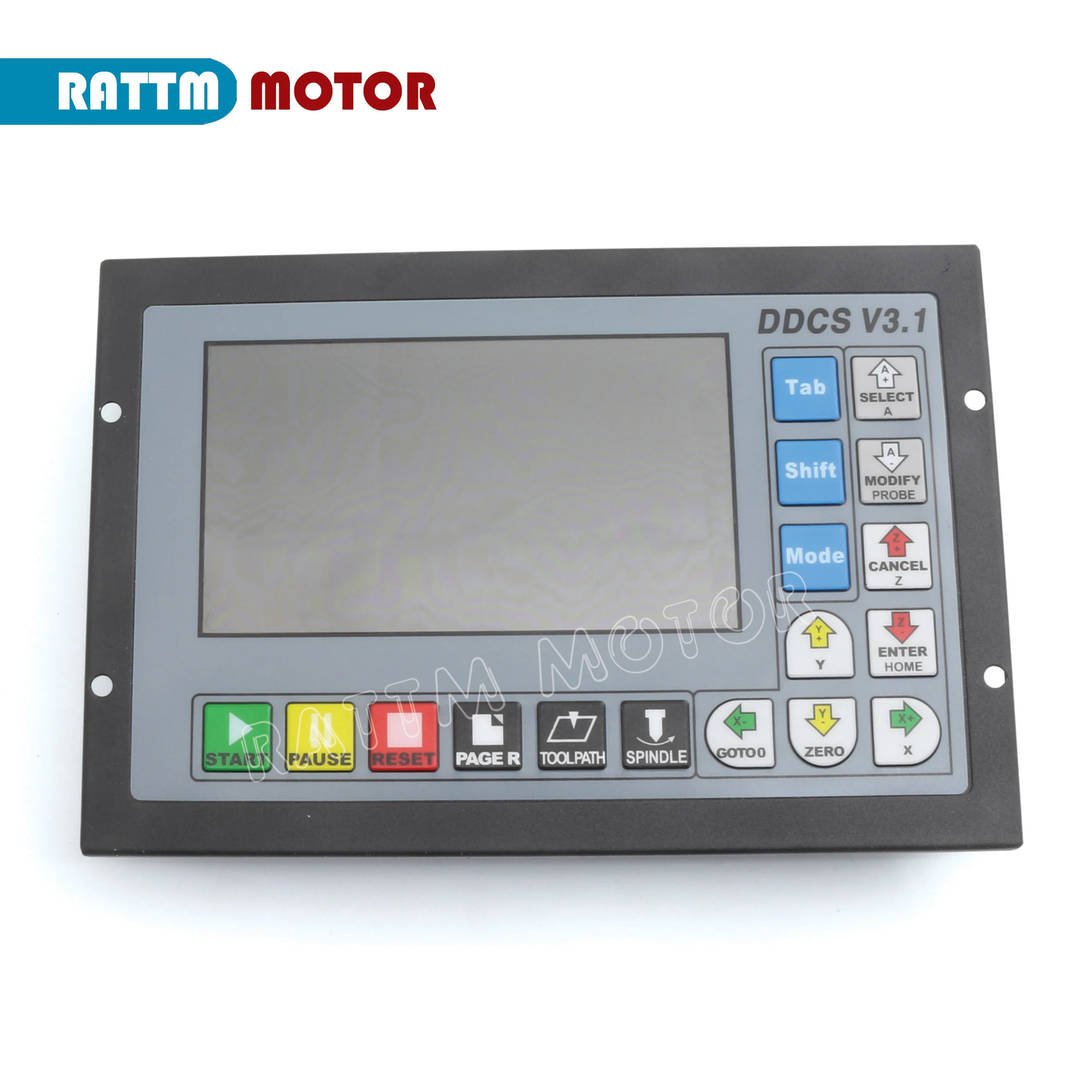

1,3 внешний вид, структура и размер

DDCS V3.1-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления.

Четыре фиксирующих крючка фиксируют этот контроллер от рамки.

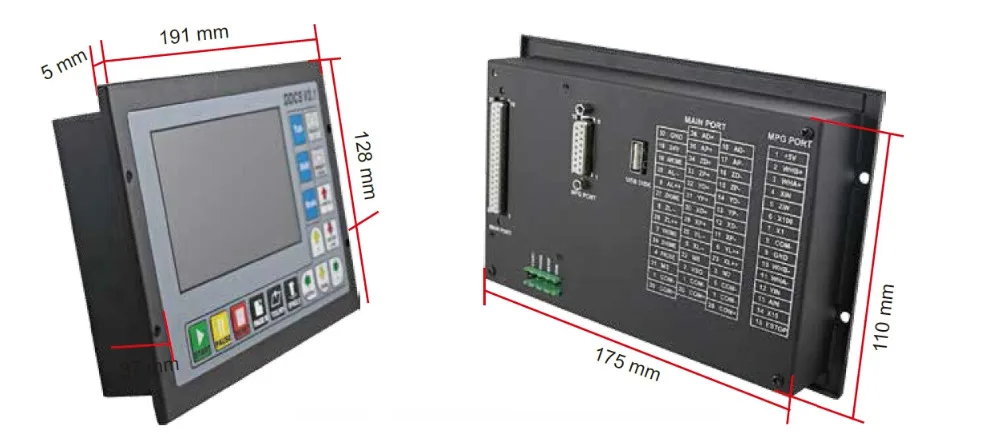

Передняя панель 191 мм * 128 мм * 5 мм;
Основной корпус 191 мм * 128 мм * 37 мм;

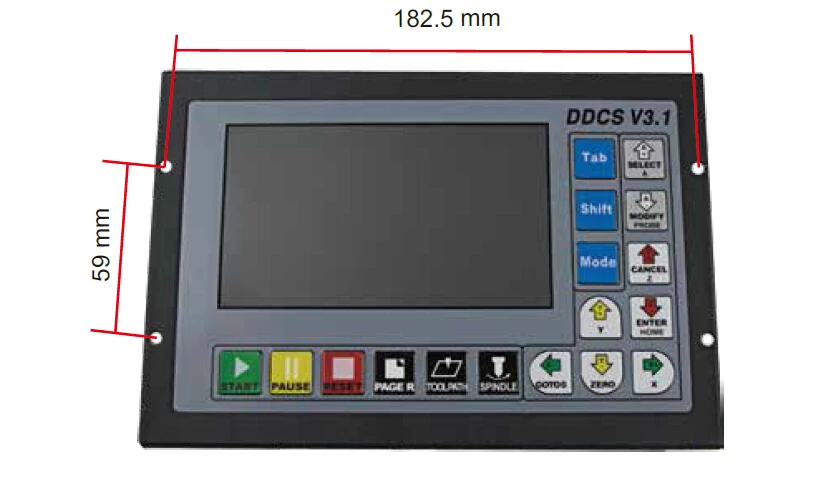

Чтобы установить устройство в оборудовании c abinet, обрежьте hole182.5мм * 59 мм

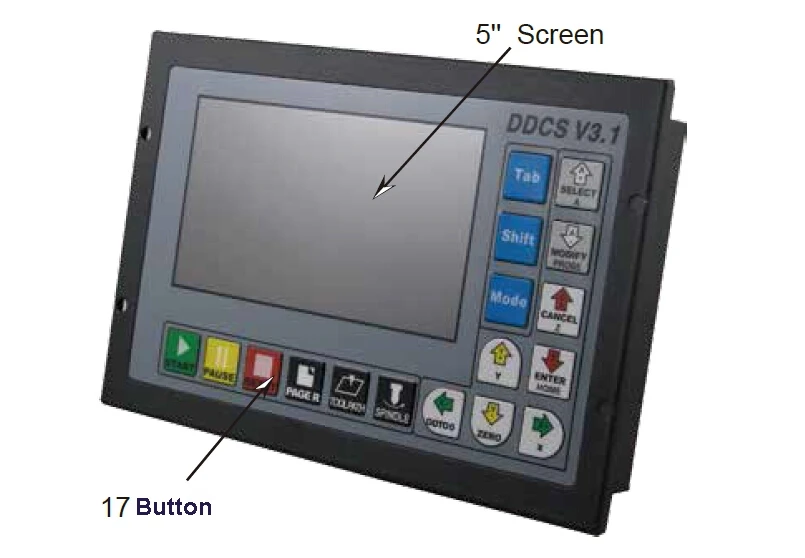

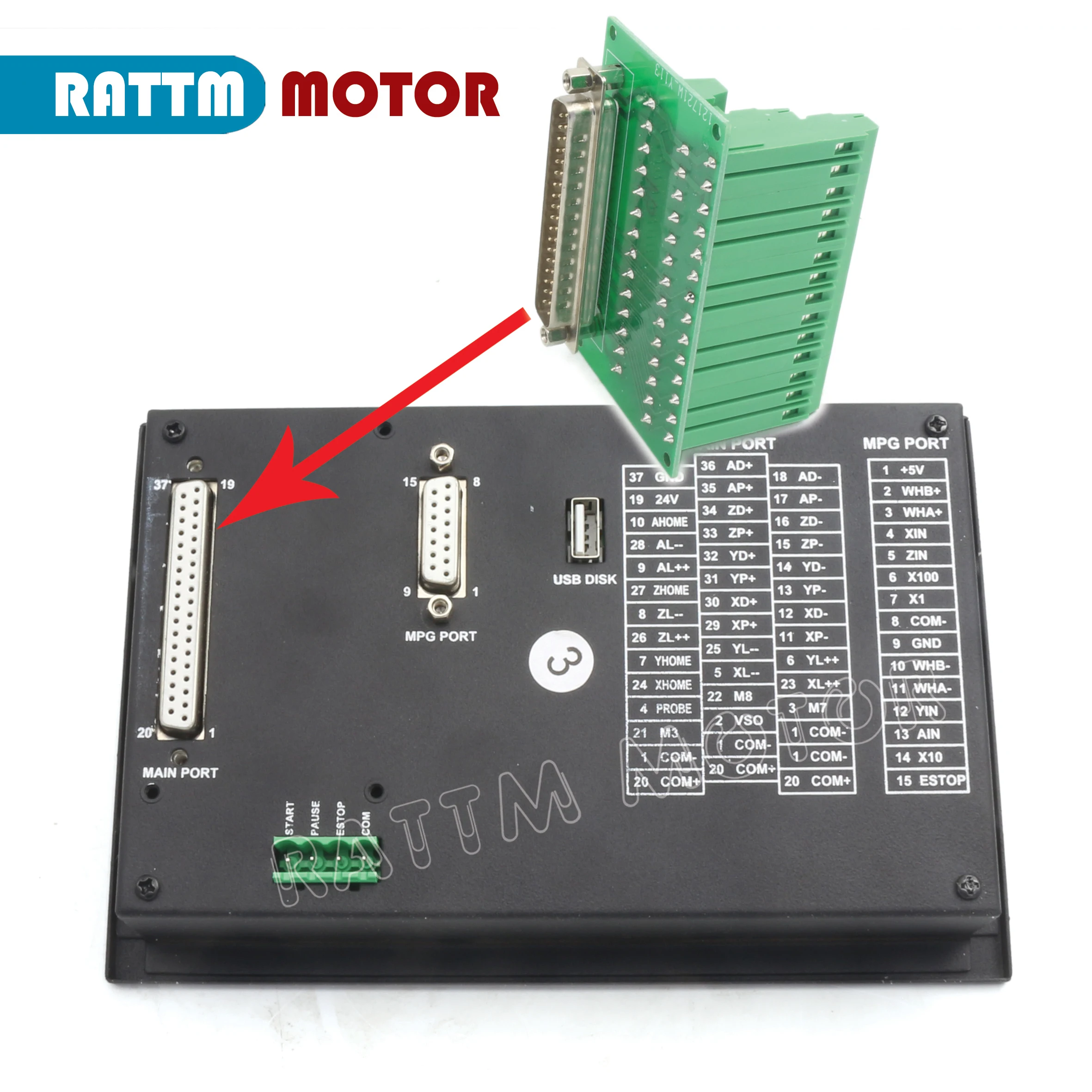

На передней части изделия составляет 17 ключа пользователя и 1 4,3 '-и 480*272 ЛСД (жидкокристаллический Дисплей), и изнаночная сторона входного сигнала, шпиндель, контроль, степпер/servo control, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на картинку 1-3 и картинку 1-4 в деталях.

Этот usb-интерфейс является стандартным usb-разъемом A-type, прикрепленным usb-удлинителем длиной 50 см с установочными наконечниками.

1,4 объяснение аббревиатуры

При использовании DDCS пользователи получат некоторые английские аббревиатуры. Вот список с объяснениями

FRO: контроль скорости подачи

SRO: контроль скорости вращения шпинделя

SRJ: настройка скорости бега

F: скорость подачи, единица измерения мм/мин

S: Скорость вращения шпинделя, единица оборотов/мин.

X: код координат оси X.

Y: код координат оси Y.

Z: код координат оси Z.

О: код координат оси а

Занят: система занята. Вы все еще можете настроить FRO и SRO

Готов: готовый режим, любая операция может быть выполнена

Сброс: режим сброса, контроллер находится в режиме «выключения», операция не может быть выполнена

CONT: непрерывный режим, Каждая ось может быть вручную подключена с помощью клавиш со стрелками

Шаг: ручной пошаговый режим, Каждая ось может быть подключена в определенные шаги

MPG: режим MPG. Управляйте машиной с помощью MPG (ручного импульсного генератора)

Авто: запуск G кода. Авто показывает, когда файл обрабатывается

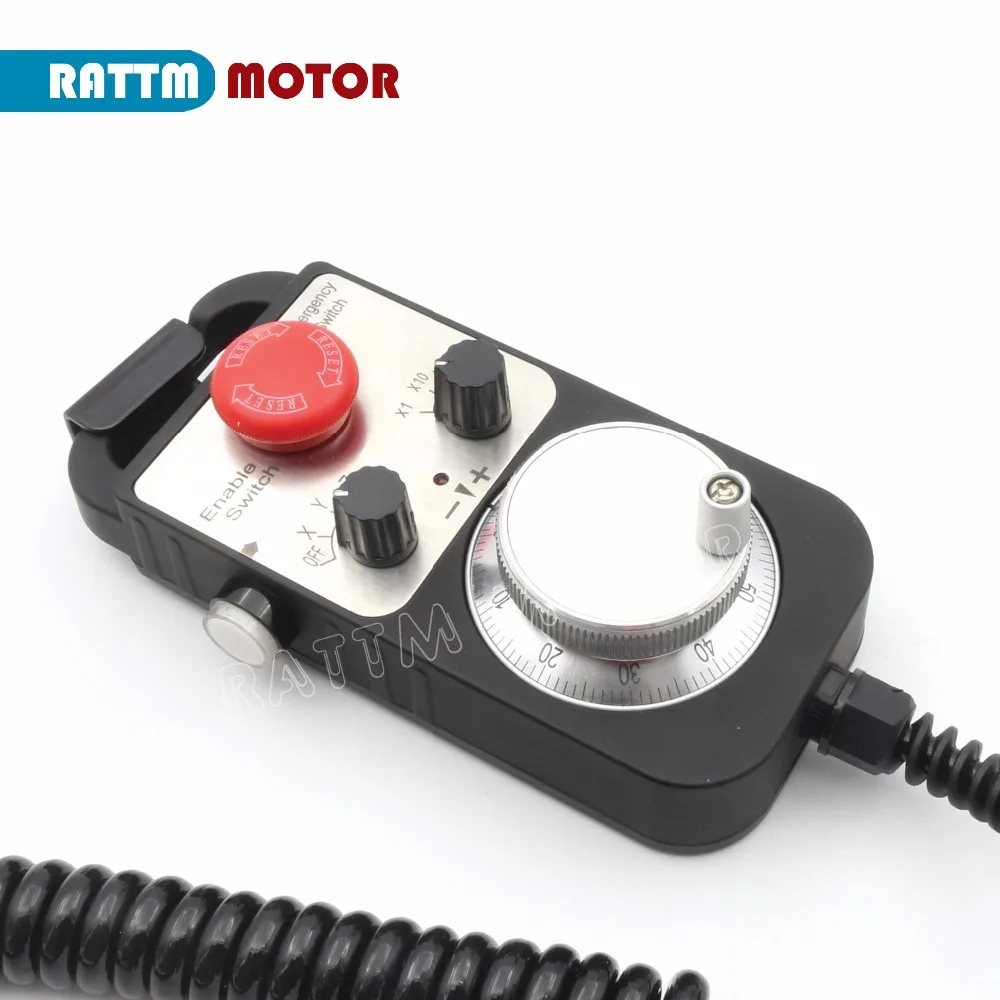

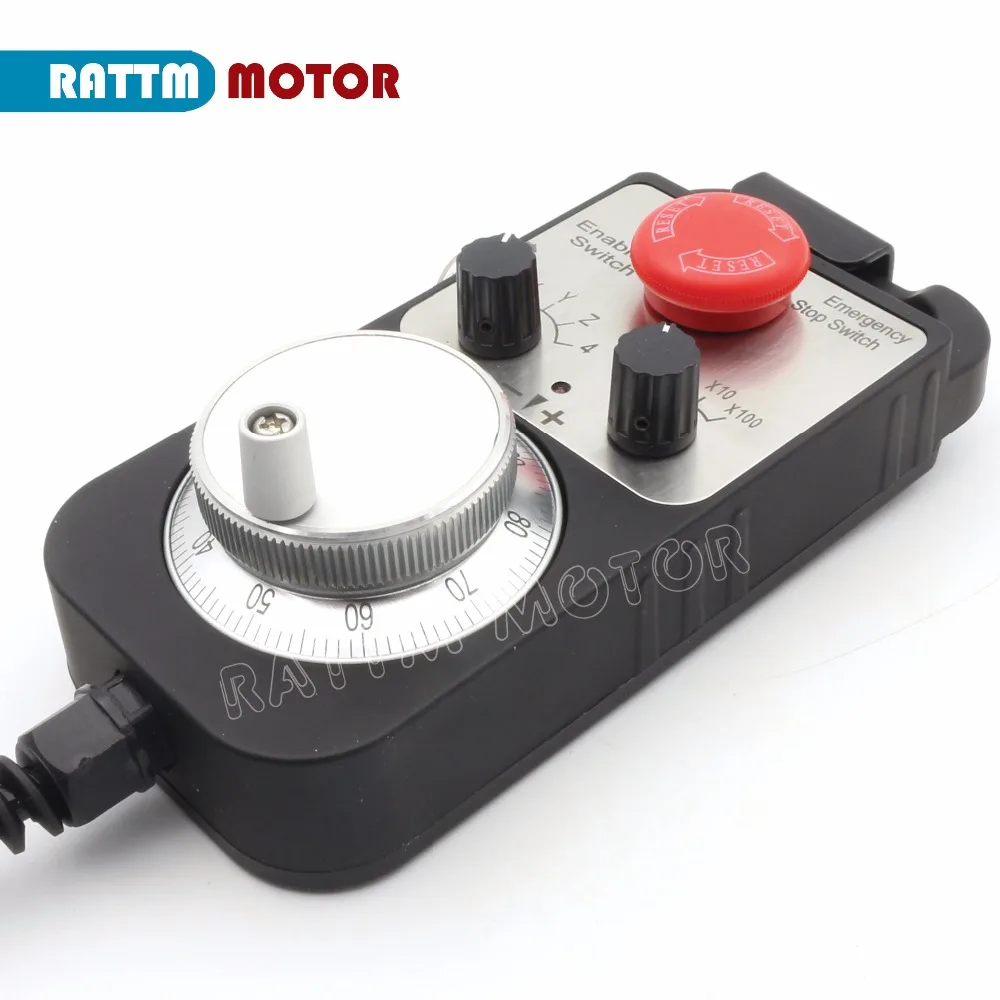

2. Подвесной маховик с аварийной остановкой

1. Подвесной маховик

Описание:

1) Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различных механических нулевой коррекции и деления сигналов.

2) 100 раз за оборот слегка растрескивается, 100 импульсов за оборот, удерживая ручку панели и цельнометаллическую высококачественную конструкцию.

3) металлический кодовый диск, высокая точность, хорошая текстура

4) Легкая установка, тонкий, ультра-светильник.

5) Система питания 5 В постоянного тока

6)Напряжение, односторонний, дифференциальный в трех вариантах вывода обеспечивают 100ppr импульсный выход.

7)Тип выходного сигнала драйвера, защита от помех, передача на большие расстояния.

8)Нефть, вода, пыленепроницаемый дизайн (класс IP65) спиральное растяжение 20 миллионов гарантировано.

Особенности:

1)Новинка, легко перемещается, помехи, грузоподъемность.

2)Полностью пластиковый корпус, изоляция, высокая прочность, защита от масла.

3)С × 1, × 10, × 100 третий передаточный коэффициент, включающий 4-12 осевой переключатель увеличения

4)С переключателем управления, переключатель аварийной остановки опционально, прост в эксплуатации

5)Для станков с ЧПУ, печатных машин, оборудования с ЧПУ

Спецификация:
