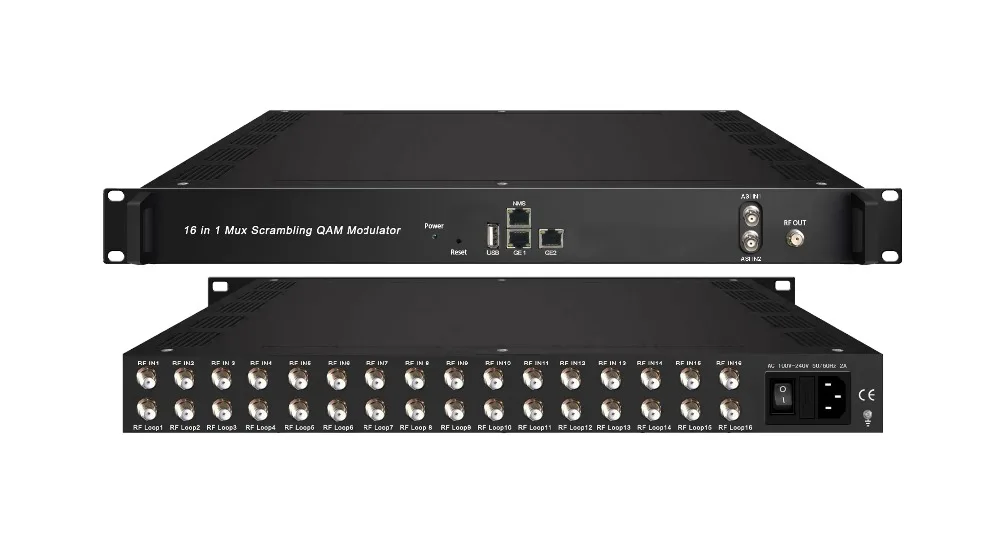

16 DVB C/T)/S/S2/S2X/ATSC/ISDB T до QAM RF модулятор в Mux карабкаться каналов цифровй кабельного

Вход

16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T опционально) FTA тюнер

512 ip-вход через протокол GE1 по UDP и RTP

2 входа ASI, интерфейс BNC

Секция тюнера

DVB-C

Стандартный

J.83A(DVB-C), J.83B, J.83C

Частота в

30 МГц ~ 1000 МГц

Созвездие

16/32/64/128/256 QAM

DVB-T/(T)

Частота в

30 МГц ~ 999,999 МГц

Полоса пропускания

Полоса пропускания 6/7/8 м

(Версия 1)

DVB-S/S2

Частота в

950-2150 МГц

Скорость символа

QPSK 1 ~ 45Mbauds

8PSK 1 ~ 45Mbauds

Скорость кода

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK

(Версия 2)

DVB-S

Частота в

950-2150 МГц

Скорость символа

0,5~45Msps

Сила сигнала

-65 ~-25 дБм

FEC

1/2, 2/3, 3/4, 5/6, 7/8

Созвездие

QPSK

Максимальный входной битрейт

≤ 129 Мбит/с

DVB-S2

Частота в

950-2150 МГц

Скорость символа

QPSK/8PSK /16APSK: 0,5 ~ 45 Msps

32apsk: 0,5 ~ 40 Мбит/с;

FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/1032APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK, 16APSK, 32APSK

Максимальный входной битрейт

≤ 129 Мбит/с

DVB-S2X

Частота в

950-2150 МГц

Скорость символа

QPSK/8PSK /16APSK: 0,5 ~ 45 Msps

8APSK/32APSK: 0,5 ~ 40Msps

FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Созвездие

QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Максимальный входной битрейт

≤ 129 Мбит/с

ISDB-T

Частота в

170 ~ 860 МГц

ATSC

Частота в

30 ~ 1000 МГц

Полоса пропускания

6 м

Мультиплексирование

Максимальный ПИД ремапинг

360 выход на канал

Функция

ПИД ремапинг (автоматически или вручную)

Точная регулировка PCR

Автоматически генерирует таблицу PSI/SI

Скребок

Параметры

Макс. симулятор CA

4.

Стандарт скребок

ETR289, ETSI 101 197, ETSI 103 197

Подключение

Локальное/Удаленное подключение

Модуляция

Канал QAM

16 несмываемых несущих выходов

Стандартный

EN300 429/ITU-T J.83A/B

Мер

≥ 40 дБ

Частота RF

50 ~ 960 МГц, 1 кГц шаг

Уровень выхода RF

-20 ~ + 10 дБм(87 ~ 107 дБ и микро; В), 0.1дб шаг

Скорость символа

5,0 Msps ~ 7,0 Msps, 1ksps шаговый

J.83A

J.83B

Созвездие

16/32/64/128/256QAM

64/256 QAM

Полоса пропускания

8 м

6 м

Поток из

16 ВЧ выход (F Тип интерфейса)

1 IP (MPTS) выход над UDP и RTP/RTSP (только GE1), как зеркало одного перевозчика

Системы

Управление сетью (веб-сайт)

Китайский и английский язык

Обновление программного обеспечения Ethernet

Общий

Размер (Ш * Г * В)

482 мм × 300 мм × 44,5 мм

Температура

0 ~ 45℃(Эксплуатация) ; -20 ~ 80℃(Хранение)

Мощность

100 В переменного тока ± 1050/60 Гц;

AC 220V ± 10% В переменного тока, 50/60 Гц
