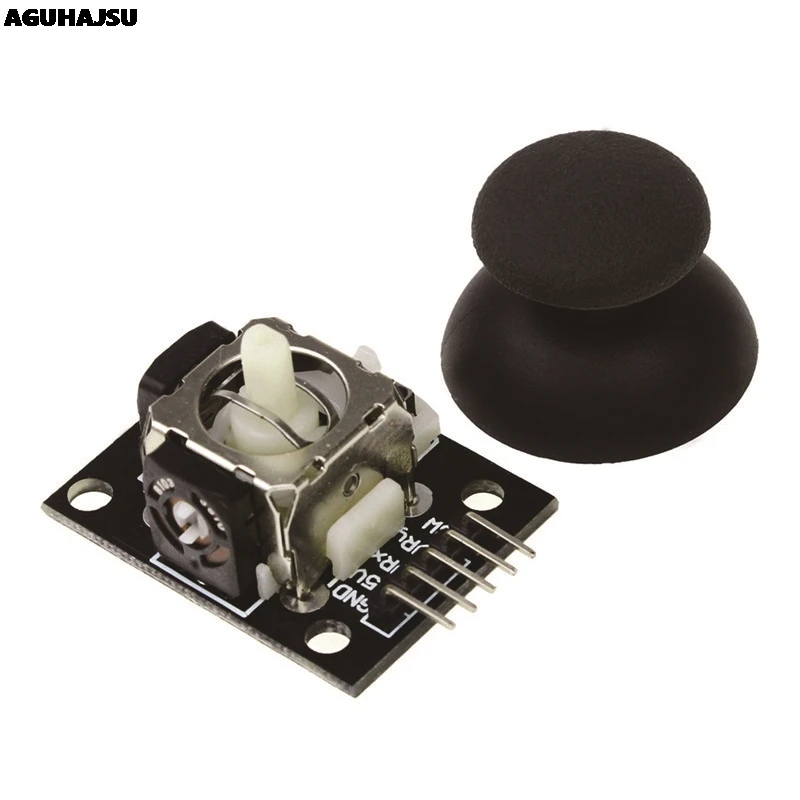

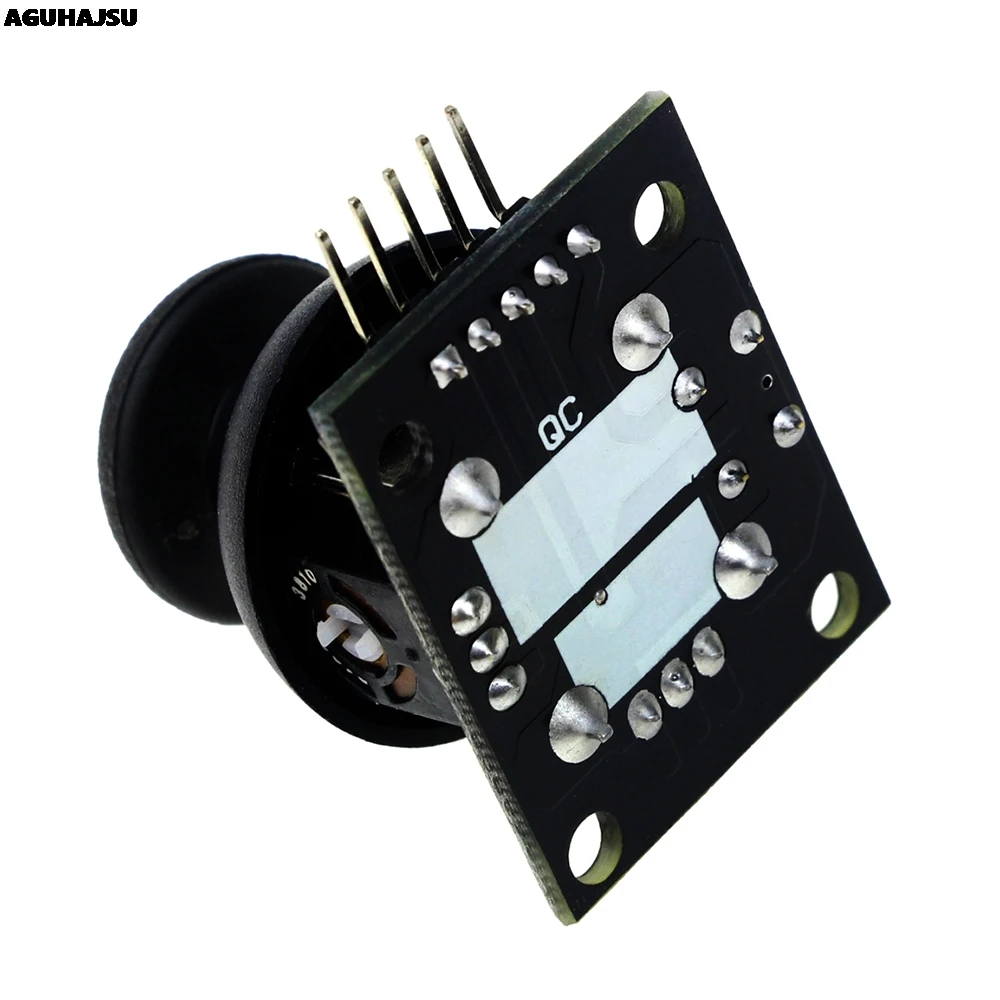

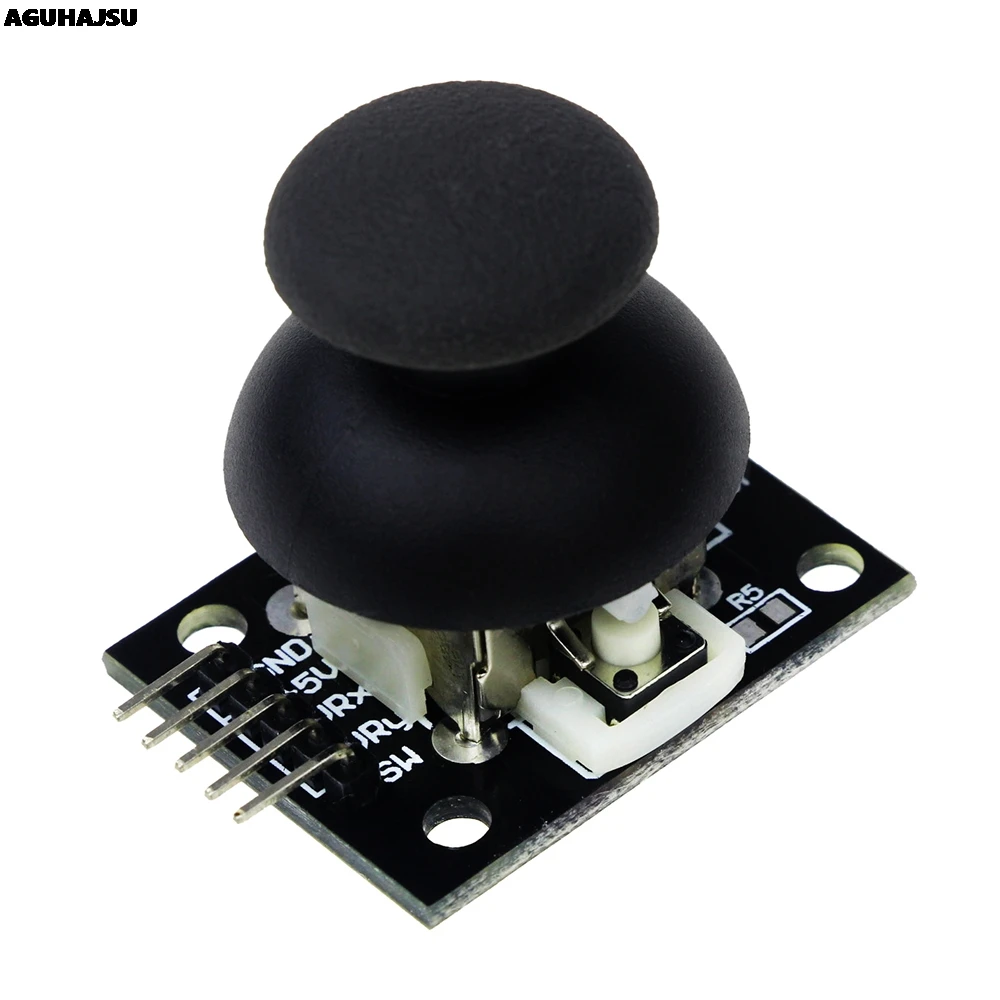

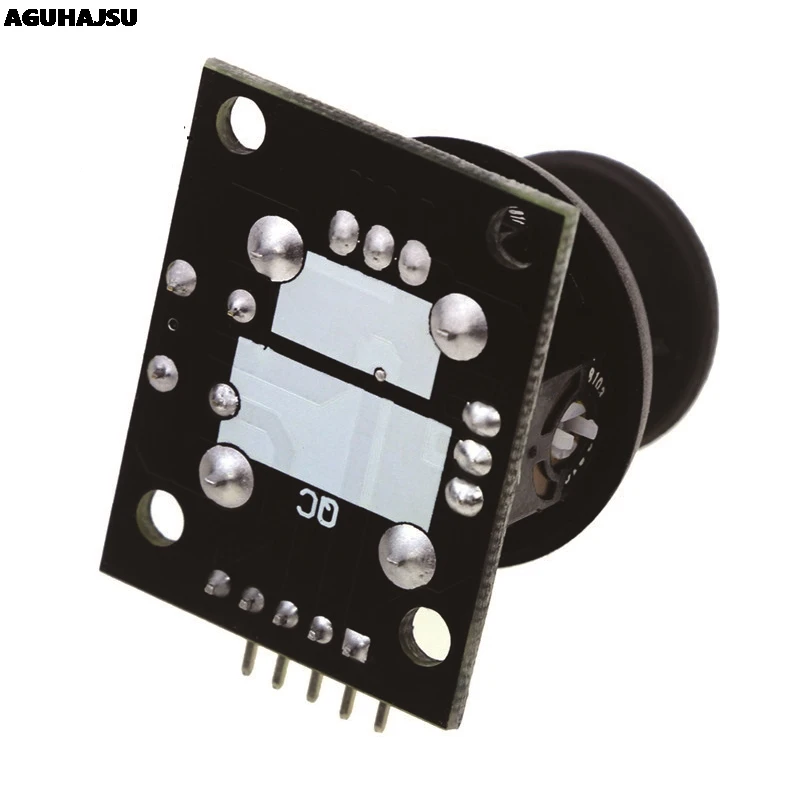

2 шт./лот для Arduino двухосевой XY джойстик модуль более высокого качества PS2 рычаг

2 шт./лот для Arduino двухосевой XY джойстик модуль более высокого качества PS2 рычаг

Параметры продукта:

Название продукта: Кулисный модуль (двухосный кнопочный рокер)

Размер изделия: 34,0 мм * 26,0 мм * 32,0 мм (Длина x Ширина x высота)

Цвет: черный

Производительность продукта:

1. Вход Диапазон напряжения: DC 3,3 V 5V

2. Выходной сигнал: модуль te устанавливает два аналоговых выхода s и один цифровой выходной интерфейс. Выходные значения соответствуют (X, Y) двухосным размерам соответственно, и тип является аналоговым; Кнопка показывает, нажимает ли пользователь на ось Z. Его тип-цифровое переключение.

3. Он может быть запрограммирован контроллером Arduino, и плата расширения датчика может быть подключена для завершения творческой дистанционной интерактивной работы.

4. Перекрестный рокер представляет собой двунаправленный резистор 10K, и сопротивление крана меняется с направлением рокера. В этом модуле Используется Блок питания 5 В. В первоначальном состоянии, а также по осям X и Y прочитать значения напряжения около 2,5 V. При нажатии в направлении стрелки значение считываемого напряжения увеличивается со значением 5 В. При нажатии стрелки в противоположном направлении значение напряжения считывается. Уменьшено. Маленький-0 В.

Программа тестирования:

Int JoyStick_X = 0; /x

Int JoyStick_Y = 1; /y

Int JoyStick_Z = 3; /ключ

Void setup() { pinMode(JoyStick_X, INPUT);

PinMode (JoyStick_Y, вход);

PinMode (JoyStick_Z, вход);

Серийный. Старт (9600); /9600 bps}

Void loop() { int x,y,z; x = analogRead(JoyStick_X); y = analogRead(JoyStick_Y); z = digitalRead (jostick_z);

Серийная печать (x ,DEC); Серийная печать (",");

Серийная печать (y ,DEC); Серийная печать (",");

Серийный. Println (z ,DEC);
