HUD Дисплей Х5 Автомобильный GPS HUD Х5 OBD OBD2 диагностический инструмент проектор Цифровой измеритель скорости автомобиля сигнализация безопасности

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, температура воды, напряжение на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Характеристика:

1. Универсальный: работает с автомобилем после 2003 года с разъемом OBD II

2. 3 "высокой четкости ЖК-экран

3. Многоцветная конструкция и проекция легко читаются!

4. Нанотехнологическая экранная пластина, устраняет отражение, делает проекцию четкой и острее.

5. Полная информация, включая скорость, обороты двигателя, температуру охлаждающей воды, напряжение батареи и сигнал тревоги для всех.

6. Автоматическое включение/выключение вместе с запуском/выключением автомобиля, защита автомобильного аккумулятора. (Возможно включение/выключение вручную)

7. Оснащен автоматическим датчиком яркости. (также доступна Ручная регулировка)

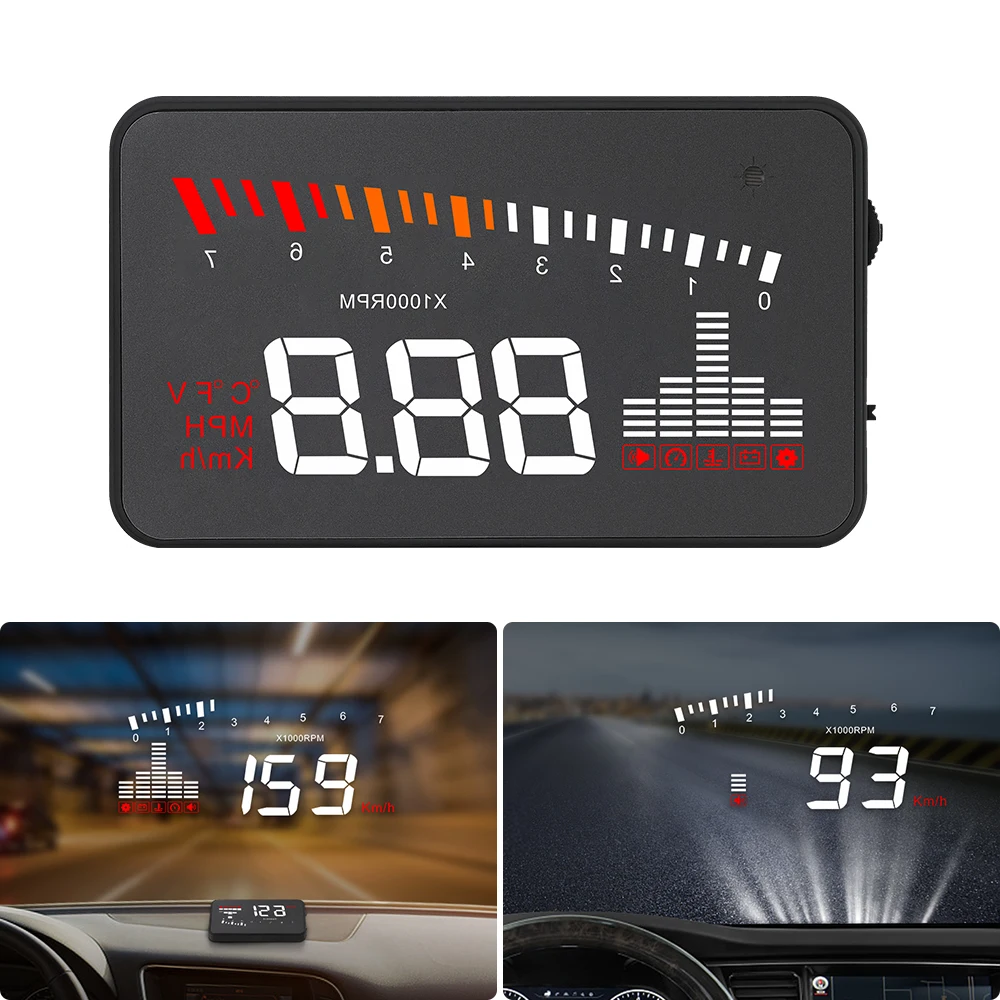

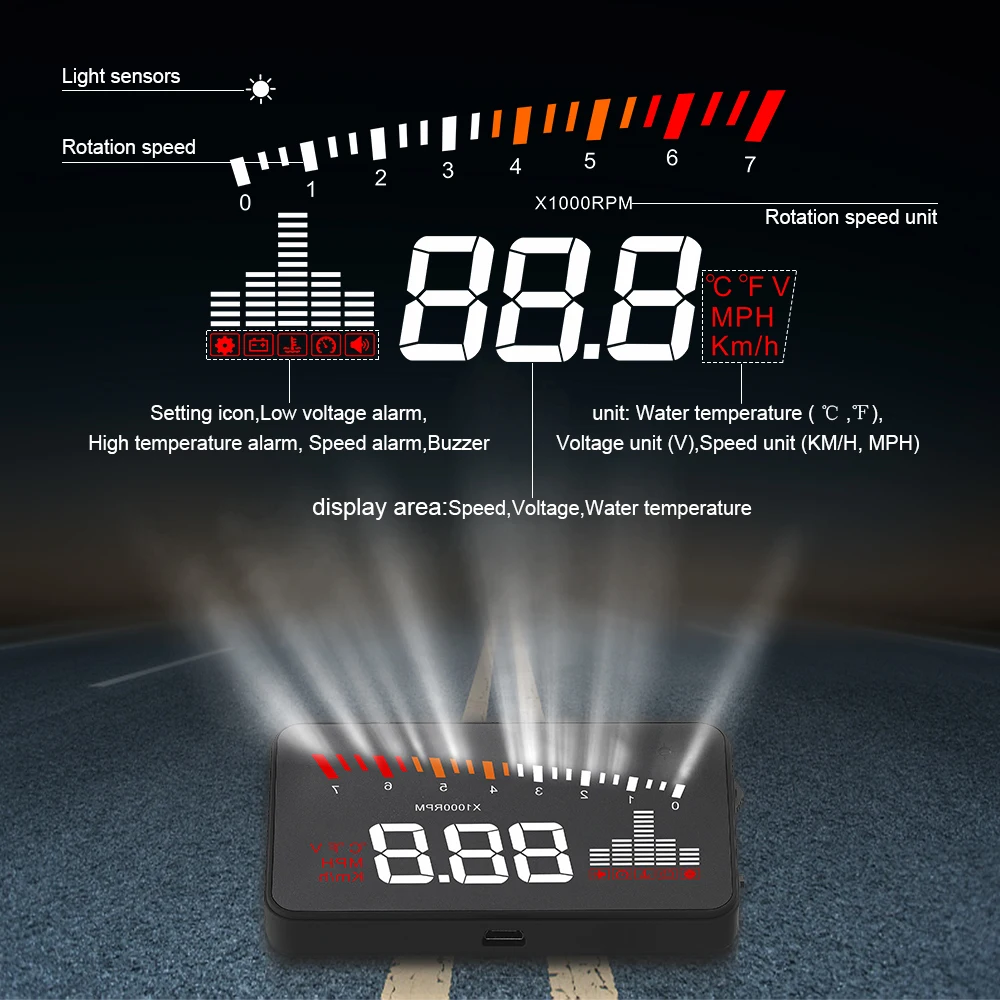

Функция экрана HUD:

1. Датчик яркости (пожалуйста, не прикрывайте товар)

2. Двигатель об/мин

3.RPM блок (1000 поворот/мин)

4. Дисплей: температура охлаждающей воды => ℃ или ℉, напряжение батареи =>V, скорость => MPH или км/ч

5. Основной дисплей => отображение Количества скорости, напряжения батареи, температуры охлаждающей воды.

6 Предупреждение ющий сигнал: сигнал тревоги для напряжения батареи, сигнал температуры охлаждающей воды, сигнал тревоги о превышении скорости, сигнал об/мин, звуковой сигнал ВКЛ/ВЫКЛ.

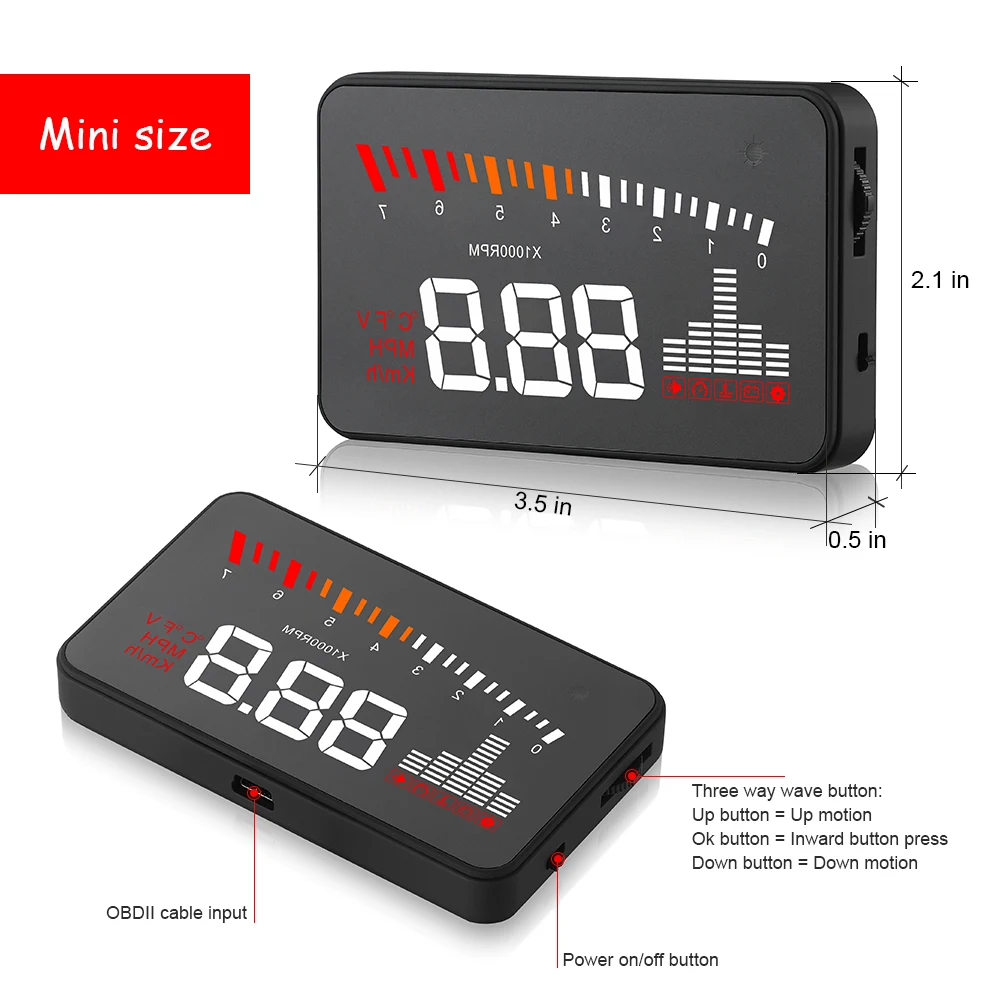

Пуск HUD:

1. Вход кабеля OBD2 (разъем с OBD II транспортного средства)

2. Включение/выключение питания

3. Кнопка настройки функции (может нажимать вверх, вниз, внутрь)

4. Короткая Кнопка настройки функции, показывающая температуру охлаждающей воды, напряжение батареи или скорость.

5. Звуковой сигнал ВКЛ./ВЫКЛ.: кнопка настройки функции нажатия для 5 сек., все функции будильника выключены, снова нажмите на 5 сек., функция будильника включена.

Установка HUD:

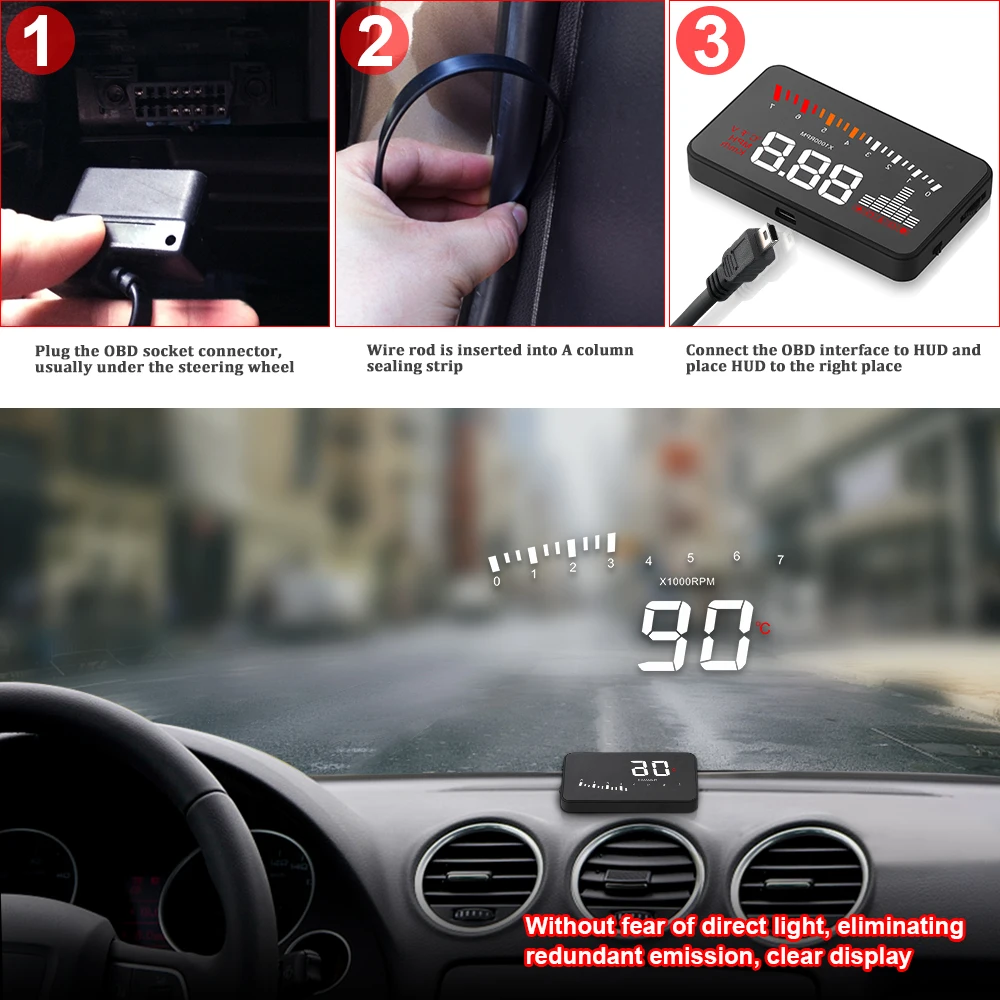

1. Убедитесь, что ваш автомобиль использует разъем OBDII (как на рисунке 2 ) , также Используйте протокол OBD II (обычно вы найдете палку под платой двигателя (как на рисунке 1), показывающую сертификат OBD II, если нет, позвоните в отдел продаж вашего автомобиля для получения информации)

2. Подключите кабель OBD II (входит в посылка) к вашему автомобильному разъему OBD II.

3. Разъем другого конца кабеля (мини USB разъем) для устройства HUD.

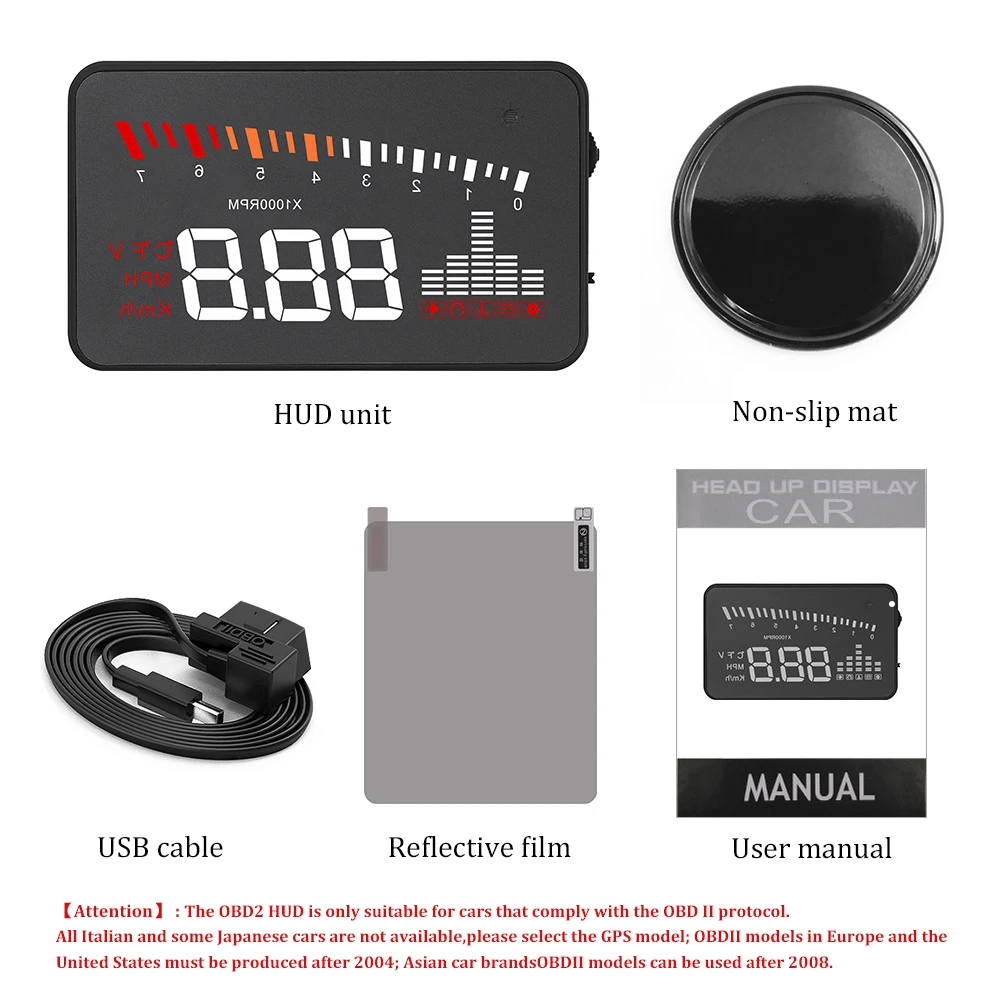

Установка отражающей пленки:

Обратите внимание: HUD проектирует информацию о дисплее на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное изображение на ветровом стекле при отображении. Двойное изображение автомобиля будет отличаться. Если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, поместите поставляемые Нескользящие коврики перед приборной панелью, а затем поместите HUD на нее.

Во-вторых, пожалуйста, наклейте отражающую пленку на ветровое стекло.

Отражающая пленка должна быть наклеена прямо над главной машиной, и она должна быть в состоянии отразить весь экран дисплея.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухое полотенце для очистки;

2. Оторвите заднюю сторону (помечена 1) отражающей пленки, затем вставьте ее в нужное место.

3. После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.

4. Оторвите переднюю сторону (помечена 2) отражающей пленки. Если пленка не может отображать всю информацию, отрегулируйте нескользящий коврик.

Первое использование HUD

Запуск двигателя и мощность на HUD, показывает текущее напряжение транспортного средства, а затем введите для поиска состояния ECU, если HUD показывает скорость, скорость вращения, что указывает на то, что HUD был установлен успешно. (Через 1 минуту, или если только отображает напряжение, пожалуйста, проверьте, являются ли HUD, интерфейс OBD и кабель данных OBD правильным подключением и плотно Подключите кабель OBD к интерфейсу OBD и HUD транспортного средства. Откройте переключатель HUD и отсканируйте снова)

Настройка HUD

Информация о дисплее HUD от ECU, потому что при производстве автомобиля существует разница между приборной панелью транспортного средства и ECU, тогда вы можете войти в режим настройки, чтобы точно настроить значение дисплея HUD, для того, чтобы достичь точно такого же значения, как приборной панели. Мы скорректировали HUD в соответствии с общими тестовыми значениями на заводе, если вы обнаружите, что информация о дисплее HUD отличается от приборной панели, затем сделайте следующие корректировки:

1. Удерживайте кнопку волны вертикально для 5s

Пожалуйста, войдите в режим настройки, есть три кнопки для волновой кнопки: кнопка вверх (поворот кнопки вверх), кнопка ОК (нажатие кнопки вертикально), кнопка Вниз (поворачивая кнопку в сторону вниз), после входа в режим настройки, нажмите кнопку ОК вертикально один раз, меню увеличит один. Перевернув кнопку вверх или вниз, чтобы увеличить или уменьшить параметр. После завершения регулировки, нажмите кнопку волны вертикально для 5s, чтобы вернуться к интерфейсу дисплея.

2. Вертикально нажмите кнопку OK:

Переключайте информацию о дисплее, например, g. Температура воды, напряжение батареи, скорость

3. Звуковой сигнал ВКЛ./ВЫКЛ.: кнопка настройки кнопки вниз в течение 5 секунд, все функции сигнализации выключены, снова нажмите на него 5 сек, функция сигнализации включена.

4. Восстановите заводские настройки:

Попробуйте сбросить HUD, сдвиньте настройки прокрутки до «L» в течение 5 секунд, весь светодиодный индикатор будет включен, повторите действие снова в течение 5 секунд, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

Спецификация:

Рабочая температура:-40c-+ 80c (атмосферное давление 86 - 106 кПа)

Относительная влажность: 10%-95% шума <= 60 дБ (A)

Сигнал тревоги:>= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Измерение: 9*5,4*1,2 (см)

Вес: 40 г

Тревожная съемка

1. На экране ничего нет:

Убедитесь, что Кнопка питания HUD включена, убедитесь, что OBD II надежно подключена, запустите автомобиль снова!

2. Включение, но экран показывает только напряжение автомобильного аккумулятора, и выключается после 30 сек => автомобиль может не использовать OBDII или ЕС OBD протокол, проверьте наклейку под доской двигателя или позвоните в отдел продаж вашего автомобиля, чтобы убедиться в этом!

3. Проекция не ясна в среде sun светильник => Убедитесь, что вы Удалите прозрачную пленку на HUD экране, проекция HUD находится на проекционной пленке, или вы можете настроить яркость, как указано в меню

4. Сбой HUD: попробуйте сбросить HUD, слайд настройки прокрутки до «L» в течение 5 секунд, все светодиодный индикатор будет включен, повторите действие в течение 5 секунд снова, все настройки будут сброшены на заводские настройки по умолчанию, и HUD должен быть хорошим.

5. Скорость HUD выше/ниже, чем приборная панель: см. Меню 0 регулировки.

6.HUD не может автоматически отключаться: вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, параметр по умолчанию 132, вверх или вниз измените его на 135 вертикальное нажатие в течение 5 секунд для сохранения и выхода.

7.HUD не может автоматически включаться: вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 7 раз в меню 7, по умолчанию параметр 132, вверх или вниз изменить его на 128, вертикальный пресс в течение 5 секунд для сохранения и выхода.
