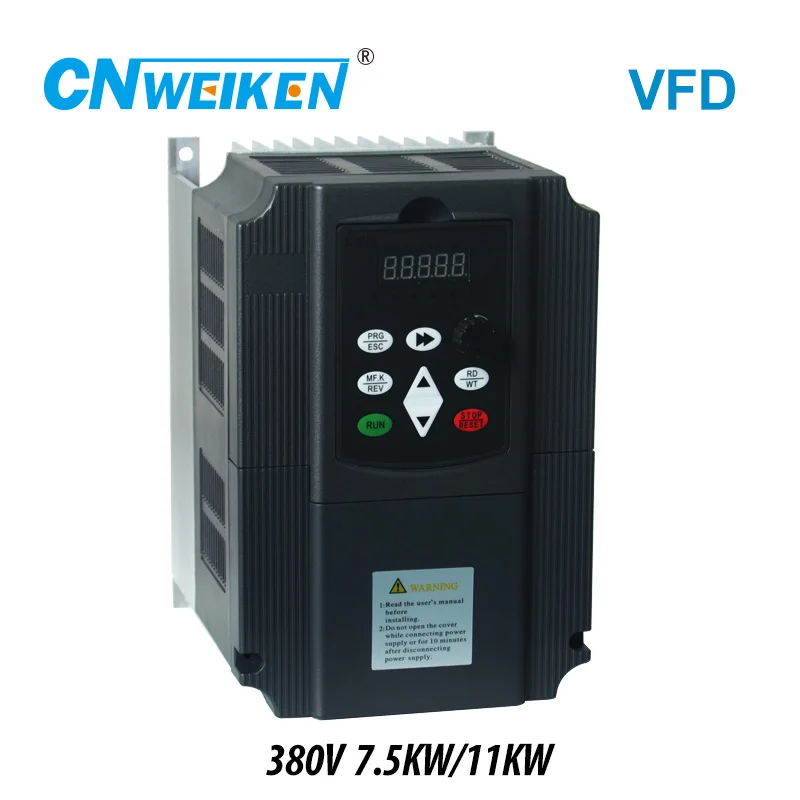

380 В/7.5KW

380 В/11 кВт

Номер модели

WK600-0075-G3T

WK600-0110-G3T

Входное напряжение

3 фазы 380 В ± 10% 50 Гц/60 Гц

Выходное напряжение

Трехфазный 0-380 в 0-500 Гц

Мощность

7.5kw/10HP

11 кВт/15 л.с.

Номинальный ток

16А

25А

Размер формы (мм)

220*148*170

220*148*170

Размер упаковки (мм)

280*205*245

Вес

3,6 кг

3,6 кг

Товар

Описание

Стандартные функции

Максимальная частота

Векторное управление: 0-500 Гц
Управление в/Ф: 0-500 Гц

Несущая частота

1-16 кГц
Несущая частота автоматически регулируется в зависимости от характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 Гц
Аналоговая Настройка: Макс. Частота x 0.025%

Режим управления

Бессенсорный векторный контроль (SVC)
Управление частотой (в/Ф)

Пусковой момент

0,25 Гц/150% (SVC)

Диапазон скорости

1:200 (SVC)

Точность стабильности скорости

± 0.5% (SVC)

Точность контроля крутящего момента

± 5% для 10 Гц и выше (SVC)

Увеличение крутящего момента

Индивидуальный boost от 0,1% до 30,0%

V/F кривая

Прямолинейная V/F кривая; Многоточечная V/F кривая; Квадратная V/F кривая; Полное разделение V/F;
Разделение на половину в/ф

Режим пандуса

Прямолинейная рампа s-кривая рампа
Четыре отдельных настройки времени ускорения/замедления в диапазоне от 0 С до 6500 с.

Инжекторный тормоз DC

Частота впрыска постоянного тока: от 0 Гц до макс. Частота впрыска постоянного тока, активное время торможения: от 0,0 с до 36,0 с.
Уровень тока впрыска постоянного тока: от 0% до 100%.

Бег для бега

Частотный диапазон бега: от 0,00 до 50,00 Гц
Время ускорения/замедления бега: от 0,0 с до 6500,0 с

Встроенная несколько предустановленных скоростей

Система реализует до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов.

Встроенный PID

Система реализует функцию пропорциональной производной (PID) в замкнутом цикле управления.

Автоматическое регулирование напряжения (AVR)

Система автоматически поддерживает постоянное выходное напряжение, когда напряжение сети изменяется через допустимый диапазон.

Контроль перенапряжения и перегрузки по току

Система автоматически ограничивает выходной ток и напряжение во время работы во избежание частых или чрезмерных поездок.

Предел крутящего момента и контроль

Система автоматически ограничивает крутящий момент, чтобы предотвратить частое отключение тока во время работы.

Индивидуальные функции

Power dip ride-through

Энергия отзывы нагрузки компенсирует Любое снижение напряжения, позволяя приводу продолжать работать в течение короткого времени во время перепадов мощности.

Быстрая профилактика перегрузки по току

Функция помогает избежать частых сбоев при перегрузке по току.

Виртуальный I/O

Пять групп виртуальных цифровых входов/выходов (X /DO) поддерживают простое логическое управление.

Контроль времени

Диапазон времени: от 0,0 до 6500,0 минут

Двухмоторный переключатель

Привод имеет две группы параметров двигателя и может управлять до двух двигателей.

Несколько полевых автобусов

Привод поддерживает четыре полевых шины:
Modbus-RTU; PROFIBUS-DP; CANlink; CANopen

RUN

Источник команды

Позволяет различным методам переключения между источниками команд:
Панель управления (клавиатура и дисплей) терминал ввода/вывода
Серийная связь

Основной канал опорной настройки частоты

Поддерживает до 10 каналов опорных настроек частоты и позволяет различным методам переключения между каналами опорных настроек частоты:
Цифровая настройка
Аналоговое напряжение опорное аналоговое напряжение Опорное напряжение Импульсный опорный источник связи

Вспомогательный канал опорной настройки частоты

Поддерживает до 10 дополнительных источников частоты и позволяет точно настроить вспомогательную частоту и основной и вспомогательный расчет.

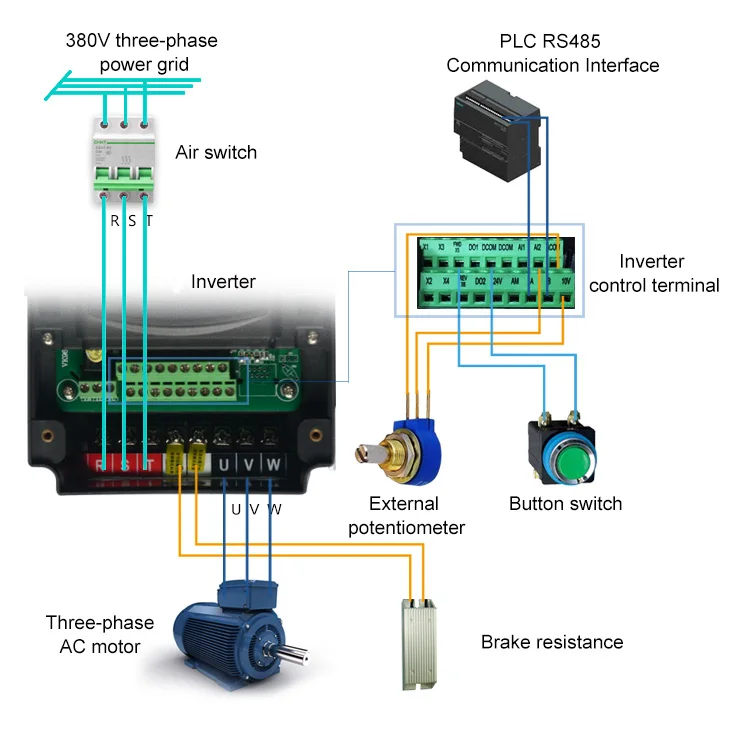

Входные клеммы

Стандарт:
Шесть клемм цифрового входа (X), один из которых поддерживает высокоскоростные импульсные входы до 100 кГц.
Две клеммы аналогового входа (AI), одна из которых поддерживает Вход только от 0 до 10 в, а другая поддерживает вход тока от 0 до 10 В и от 4 до 20 мА.

Выходные клеммы

Стандарт:
Одиночный Высокоскоростной импульсный выходной терминал (открытый коллектор) для выходного сигнала квадратной волны в диапазоне частот от 0 до 100 кГц
Терминал с одним цифровым выходом (DO), терминал с одним релейным выходом
Клемма с одним аналоговым выходом (AM), поддерживающая выходной ток в диапазоне от 4 до 20 мА или выходное напряжение в диапазоне от 0 до 10 В.

Блокировка ключей и выбор функций

Клавиши на панели управления могут быть заблокированы или частично заблокированы электронным способом, чтобы предотвратить случайную работу.
Диапазон некоторых функций может быть ограничен разрешенным диапазоном во избежание неправильных настроек.

Защита

Защита от фазовых потерь

Защита от потери фазы на входе
Защита от потери фазы на выходе

Мгновенная защита от перегрузки по току

Остановка при превышении 200% номинального выходного тока

Защита от перенапряжения

Остановка при напряжении шины постоянного тока выше 800 в

Защита от пониженного напряжения

Остановка, когда напряжение шины постоянного тока ниже 350 в

Защита от перегрева

Защита срабатывает при перегреве моста привода переменного тока.

Защита от перегрузки

Остановка после работы при 150% номинального тока в течение 60 секунд

Защита от перегрузки по току

Остановка при превышении 2,0 номинального тока привода переменного тока.

Защита от торможения

Защита от перегрузки Тормозного Блока
Защита от короткого замыкания тормозного резистора

Защита от короткого замыкания

Защита от короткого замыкания на выходе
Защита от короткого замыкания от фазы к земле на выходе

Защита окружающей среды

Место установки

Установите привод переменного тока там, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, паров, попадания воды или любой другой жидкости, а также соли.

Высота

Ниже 1000 м
Если высота превышает 1000 м, снимите скорость привода в соответствии с разделом 1,5.
Макс. 3000 м для требований директивы LVD.

Рабочая температура

От-10 ℃ до + 50 ℃
Если температура окружающей среды не в этом диапазоне, снимите скорость привода в соответствии с разделом 1,5.

Температура хранения

От-20 ℃ до + 60 ℃

Влажность

Менее 95% относительной влажности без конденсации.

Вибрация

Менее 5,9 м/с2 (0,6 г).

Степень загрязнения

PD2

Категория перенапряжения

OVC III
