1. Описание:

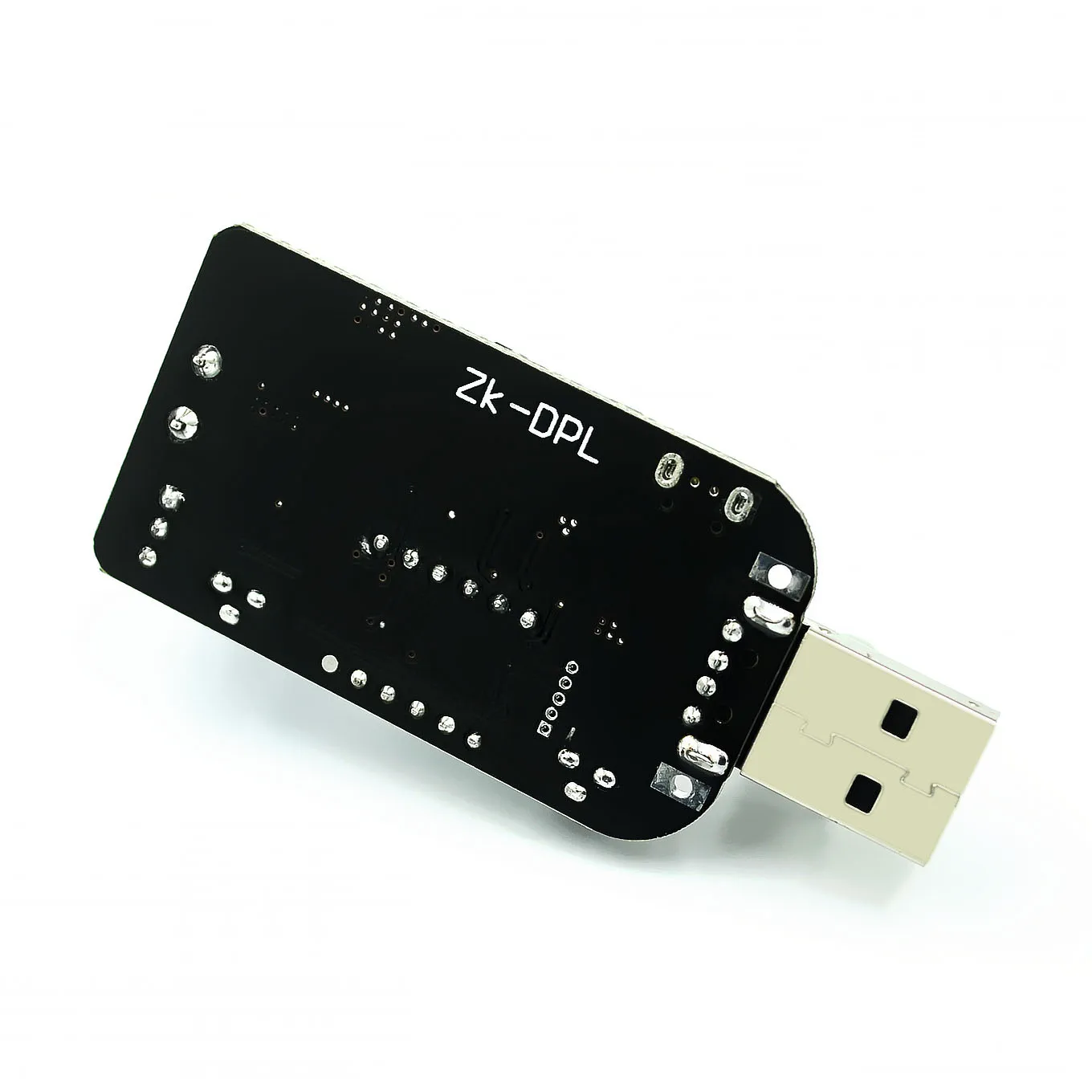

ZK-DPL представляет собой DC Регулируемый шаг вверх/вниз источника питания модуль с светодиодный цифровая трубка Дисплей. Отображение выходного напряжения и выходного тока. Регулируемое выходное напряжение. Установите выходное напряжение для удовлетворения требований. Простой и эффективный, практичный.

2. Особенности:

1> образования легкой пены. 3-бит цифровой дисплей трубки

2>. Три режима входной мощности

3>. Высокое разрешение

4>. Несколько параметров могут быть отображены в свою очередь

5>. Низкий источник питания

6>. Поддержка режима энергосбережения

7>. Поддержка режима включения вывода

3. Параметры:

1>. Название продукта: ZK-DPL DC-DC 3W понижающий преобразователь напряжения

2>. Номер товара: ZK-DPL

3>. Вход Напряжение для прокладки AC/DC 3,5 V-12,0 V

4>. Входное напряжение для USB:DC 5,0 V

5>. Выходное напряжение: DC 1,2 V-24,0 V

6>. Выходная мощность: 3 Вт (макс.)

7>. Эффективность преобразования: 95%

8>. Диапазон рабочих температур:-20 ° ~ 85 °

9>. Диапазон рабочей влажности: 0%-95% относительной влажности

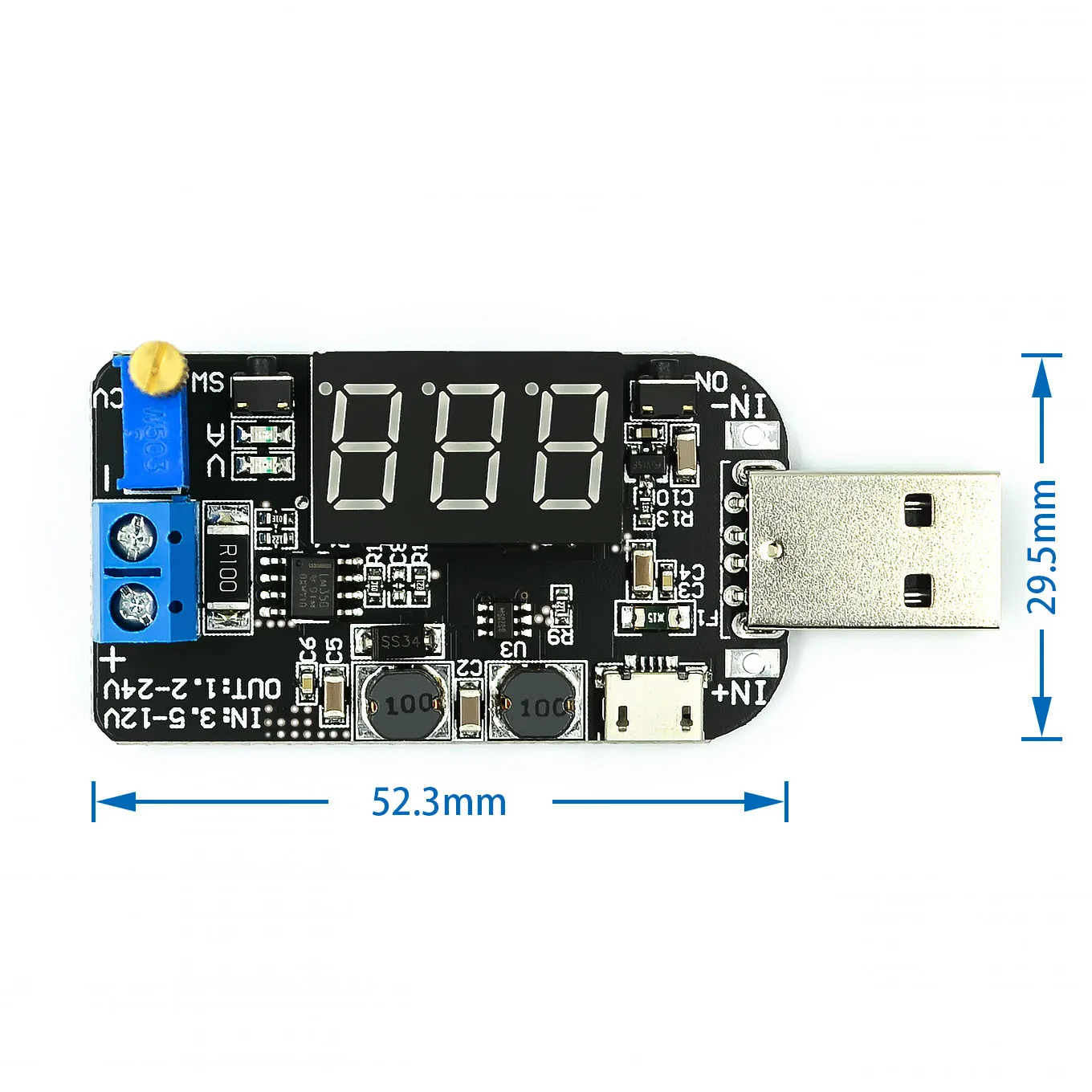

10>. Размер: 68*30*22 мм

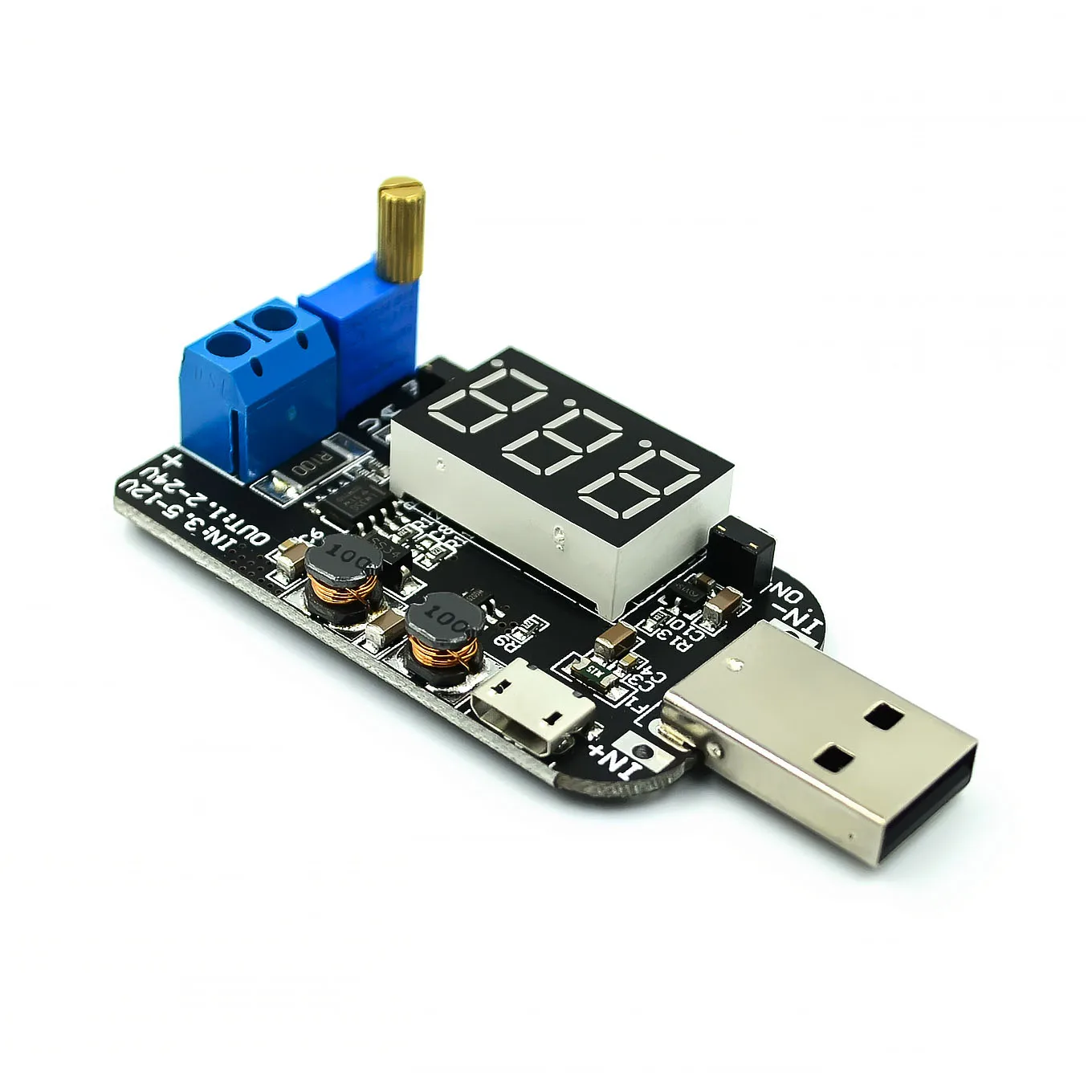

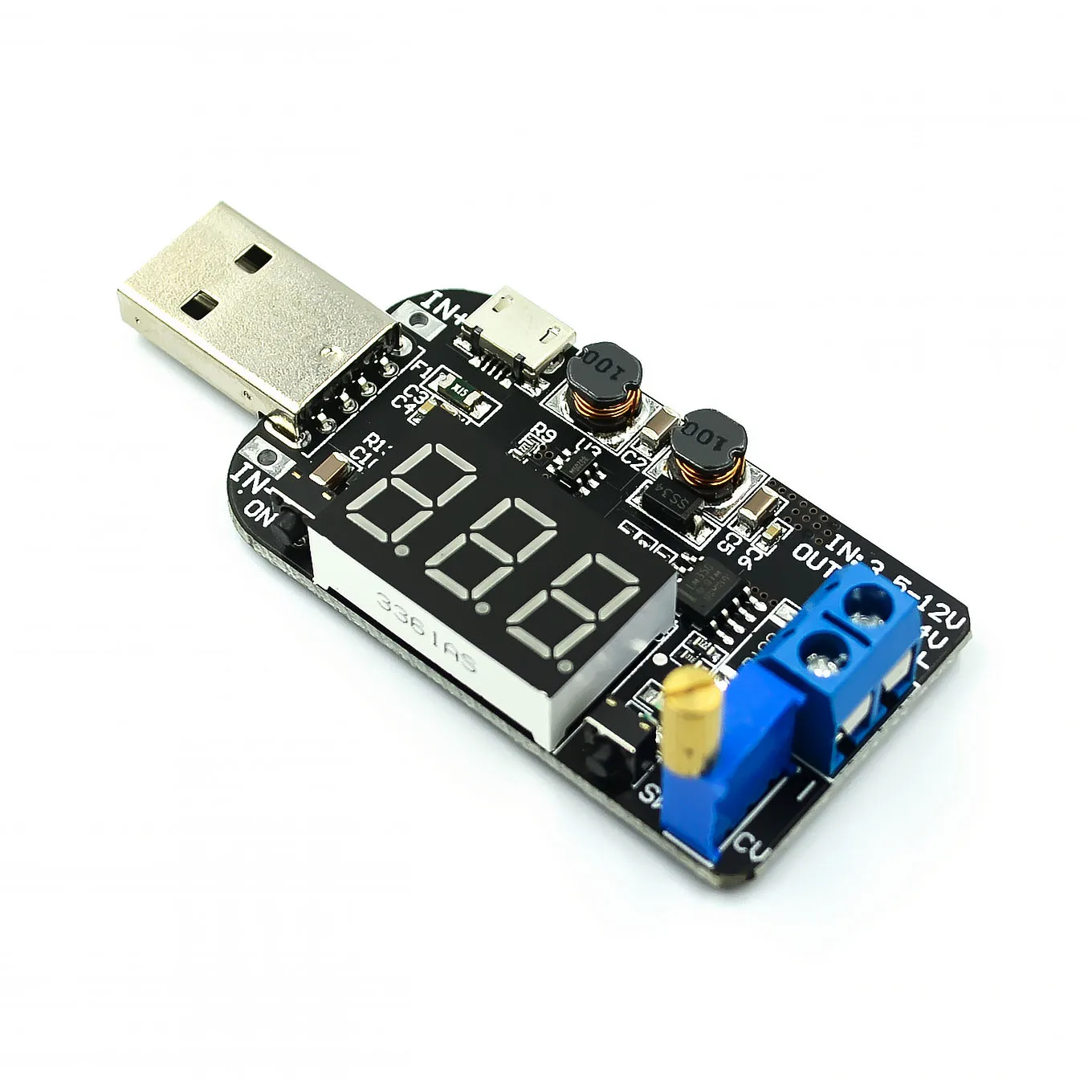

4. Кнопка/потенциометр/светодиодный Введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. Кнопка ВКЛ: короткое нажатие для включения или выключения выходного напряжения. Длительное нажатие используется для включения или выключения экрана между тем напряжение держит выход.

3>. Кнопка SW: короткое нажатие для переключения выходного напряжения, выходного тока или отображения этих параметров в свою очередь. Длительное нажатие используется для ввода или выхода из режима калибровки.

4>. Потенциометр CV: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. Поверните потенциометр CV 10 витков против часовой стрелки, если выходное напряжение не может быть отрегулировано.

6>.V светодиодный: красный индикатор. Он включится при отображении выходного напряжения.

7>. Светодиодный индикатор: синий индикатор. Он включается при отображении выходного тока.

8>. Входной терминал: Есть три способа ввода:

8,1>. Метод 1: Стандартный usb-разъем типа A. Он просто может вводить DC 5V.

8,2>. Метод 2:Micro USB Female. Он просто может вводить DC 5 В.

8,3>. Метод 3:IN + и IN- pads. Он может вводить DC 3,5 V-12,0 V.

8,4>. Можно выбрать только один метод ввода.

9>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить DC 1,2 V-24,0 V.

5. Точность калибровки:

1>.ZK-DPL может откалибровать выходное напряжение и точность выходного тока.

2>. Точность калибровки выходного напряжения: длинная кнопка SW при отображении выходного напряжения в калибровку выходного напряжения. Затем экран будет мигать. Нажмите кнопку для уменьшения значения. Короткое нажатие кнопки SW для увеличения значения. Нажмите кнопку SW снова, чтобы сохранить и выйти из режима настройки. Нажмите несколько раз, чтобы изменить значение.

3>. Точность калибровки выходного тока: Нажмите кнопку SW при отображении выходного тока в калибровке выходного тока. Затем экран будет мигать. Нажмите кнопку для уменьшения значения. Короткое нажатие кнопки SW для увеличения значения. Нажмите кнопку SW снова, чтобы сохранить и выйти из режима настройки. Нажмите несколько раз, чтобы изменить значение. Чем выше ток, Более точное значение калибровки. Он не может отображать, если выходной ток меньше 10 ~ 30 мА.

6. Использование шагов:

1>. Подключите правильное входное напряжение на входном терминале;

2>. Отрегулируйте потенциометр постоянного напряжения CV, чтобы установить выходное напряжение в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 витков, если выходное напряжение не может быть отрегулировано.

3>. Извлеките входной источник питания и затем Подключите нагрузку на выходе.

4>. Повторно подключите входной источник питания для использования модуля.

5>. Выходной ток не может поддерживать фиксированное значение. Он изменяется с нагрузкой. Но выходная мощность не может превышать 3 Вт.

7. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не делайте коротких выходов.

3>. «In-» и «OUT-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.

4>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

5>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

6>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

7>. Выходной ток не может поддерживать фиксированное значение. Он изменяется с нагрузкой. Но выходная мощность не может превышать 3 Вт.

8>. Перед использованием ознакомьтесь с руководством и описанием.

8. Применение:

1>. Обычный источник питания;

2>. Дисплей напряжения прибора;

3>. Измерительный прибор;

4>. Испытание цепи;

5>. Преобразование мощности.
