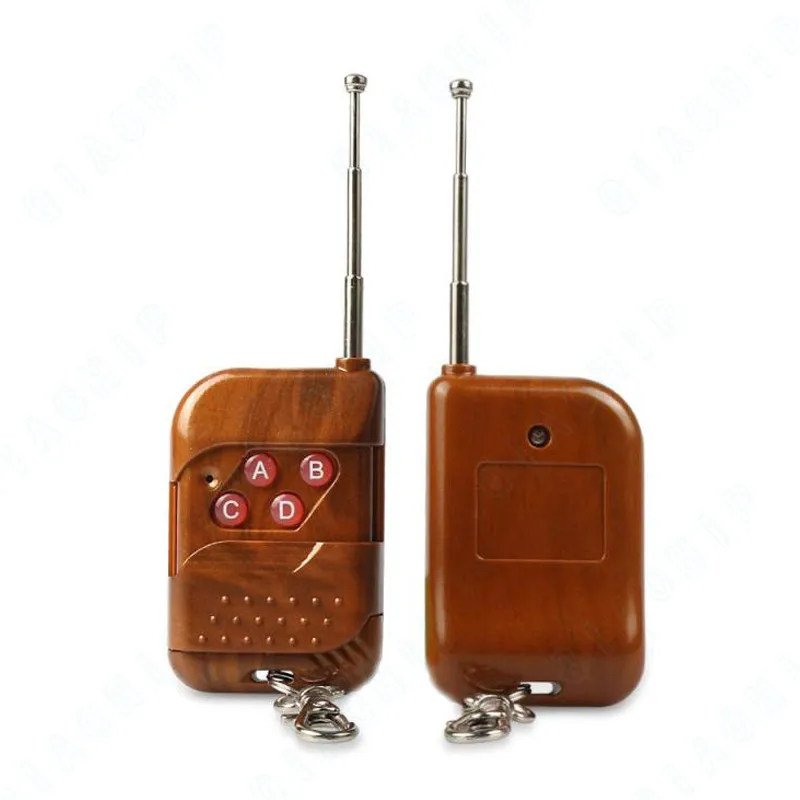

Универсальный беспроводной пульт дистанционного управления QIACHIP 433 МГц 12 В

Универсальный беспроводной пульт дистанционного управления QIACHIP 433 МГц 12 В

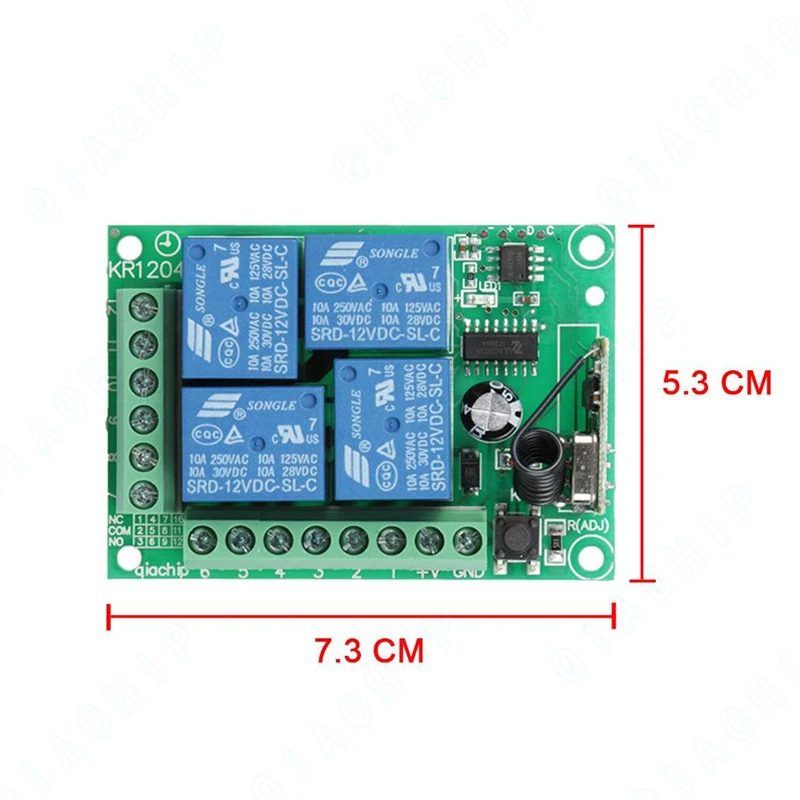

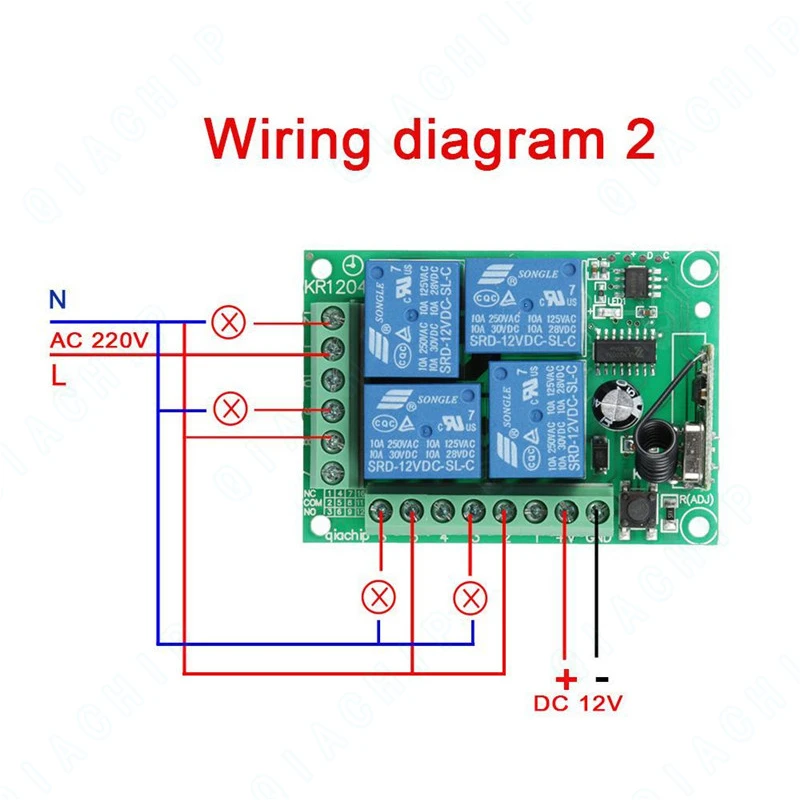

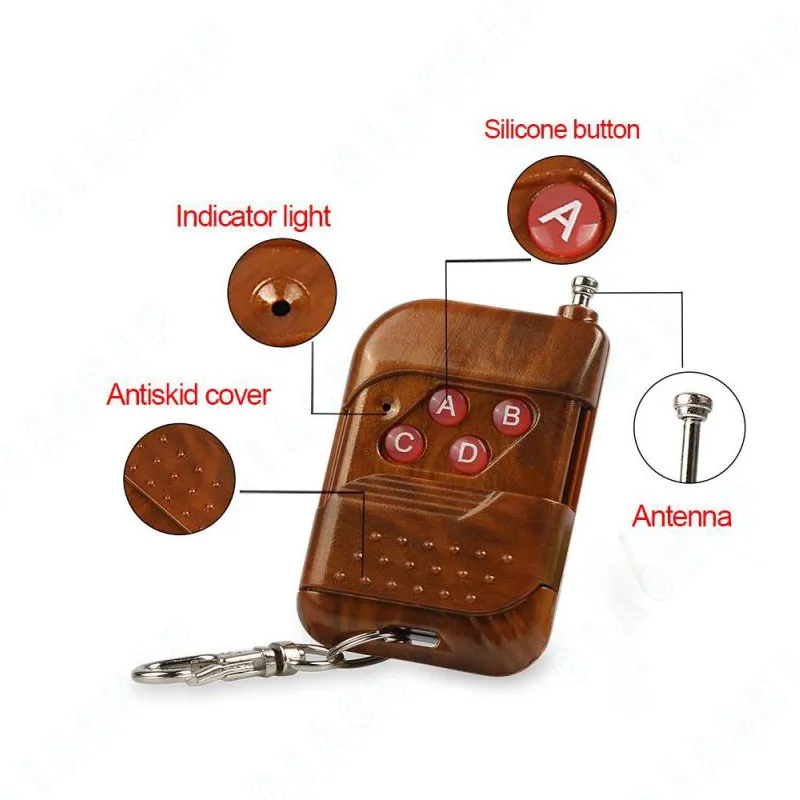

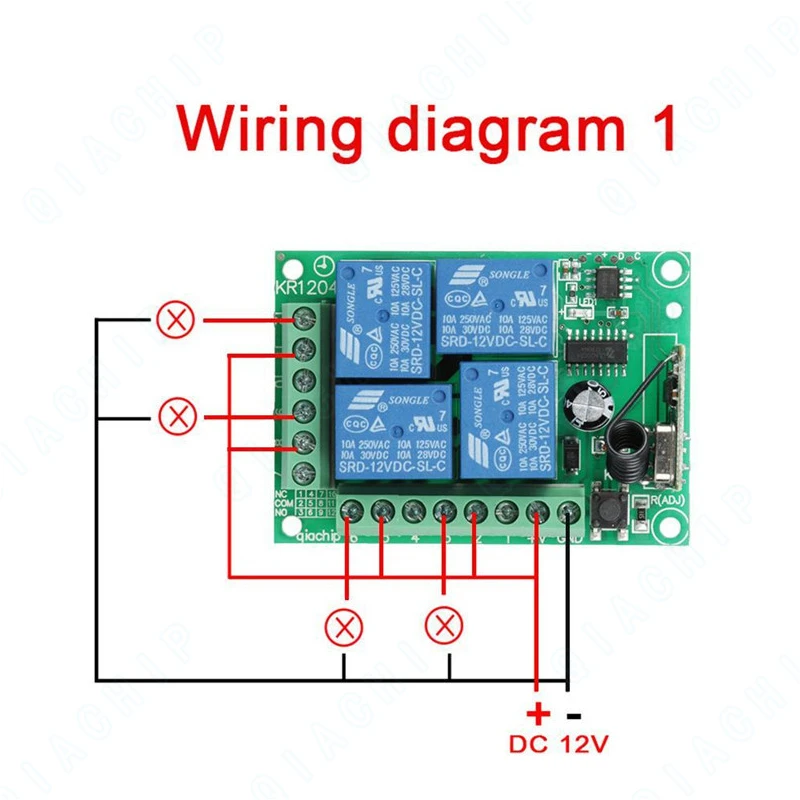

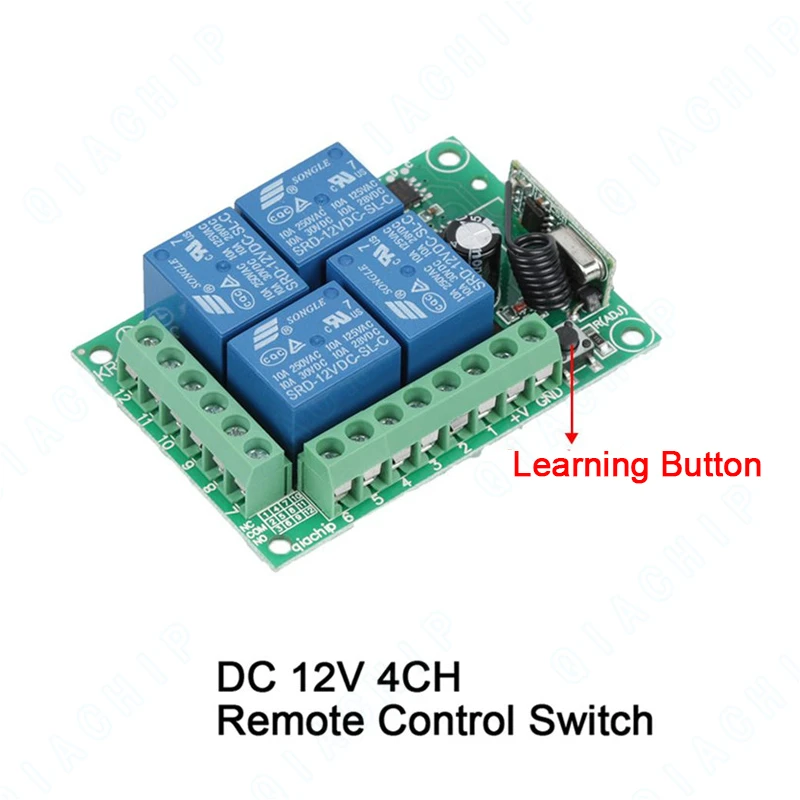

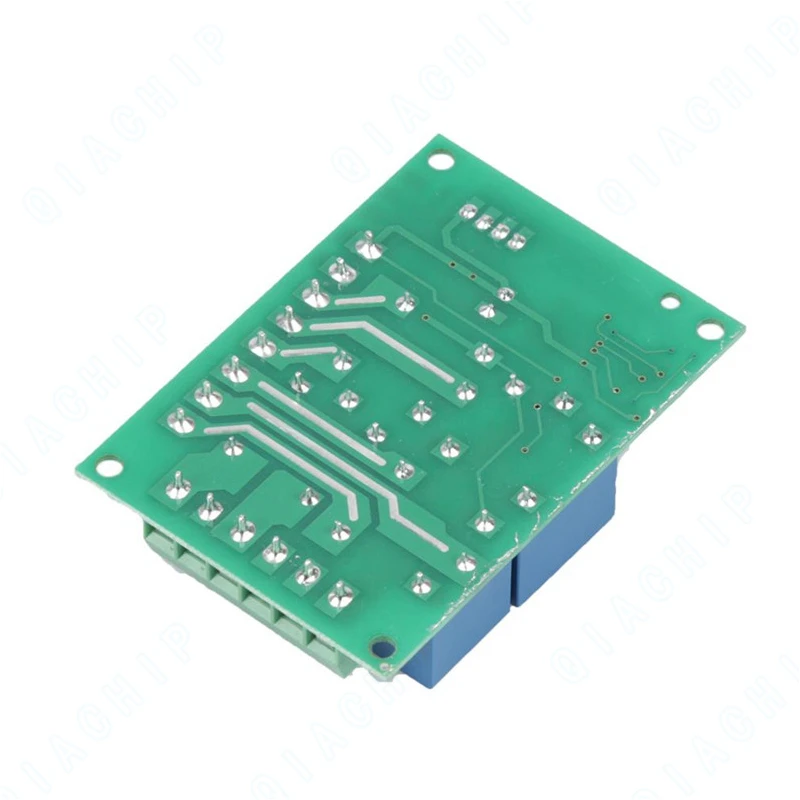

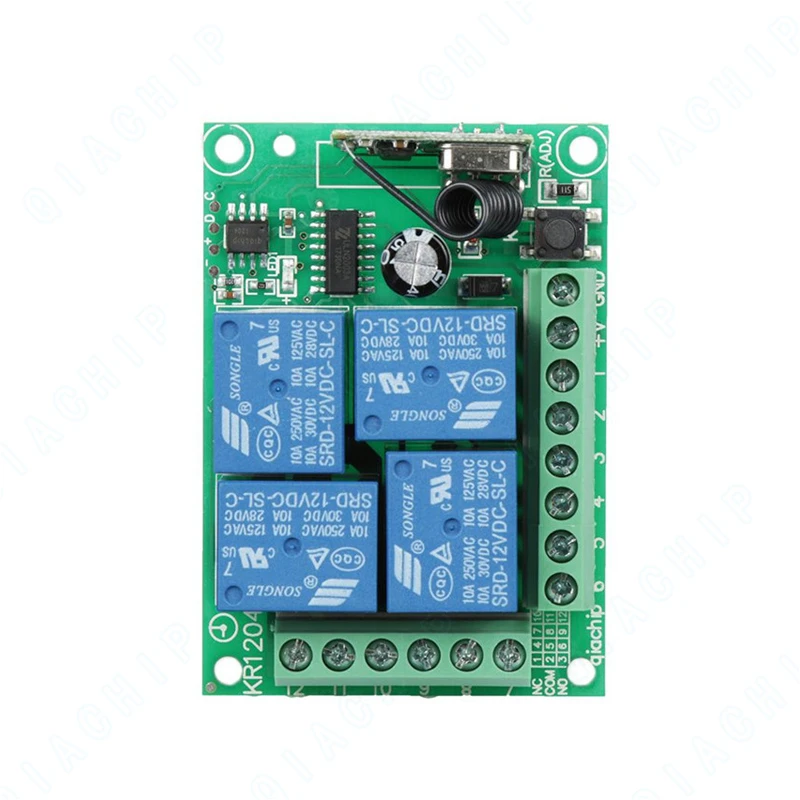

Характеристики:Для передатчика:Режим работы RF: KT02-4Режим модуляции: ASKРежим работы: Мгновенный, переключающий, блокирующий и время задержки.Входное напряжение: 10 ~ 14 В постоянного токаЧастота RF: 433 МГцТок покоя: 5 мАЧувствительность приема: >97dbmДиапазон дистанционного управления: >100 м (свободное пространство).Проводной способ подключения: фиксированный столб проводки.Режим декодирования: программное декодирование MCU.Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени блокировки (5s ,10s ,15s)Схема проводки 1:+ V : 12V + (вход).-V: 12V - (вход).Нет: Обычный открытый (выход).COM:Common(Output).NC: нормальное закрытие (выход).Цвет: зеленый (печатная плата), черный (внешняя оболочка)Размер печатной платы: 3,5*3,0*1,8 см/1,37*1,18 * 0.7inДля приемника:Модель: KR1204-4Вид продукции: 4-канальный пульт дистанционного Управление переключательРежим работы RF: ASK superгетеродинный приемРежим модуляции: ASKРежим работы: Мгновенный/тумблер/защелкивающийся и т. Д.Режим соответствия: Интеллектуальный код обучения.Рабочее напряжение: 12 В постоянного токаТок покоя: 5 мАЧастота RF: 433 МГцВыходной ток: ≤ 10AЧувствительность приема: >104dbmДиапазон дистанционного управления: >50 м (свободное пространство)Режим выхода: сухой контакт/выходное напряжениеПроводной способ подключения: фиксированный столб проводкиПорт проводки:+ V = Положительный полюсный входGND = вход отрицательного полюса1.KC1 нормальное закрытие реле (NC)2.KC1 общее реле (COM)3.KC1 нормальное открытие реле (нет)4.KC3 нормальное закрытие реле (NC)5.KC3 общее реле (COM)6.KC3 нормальное открытие реле (нет)7.KC2 нормальное закрытие реле (NC)8.KC2 Общие Реле (COM)9.KC2 нормальное открытие реле (нет)10.KC4 нормальное закрытие реле (NC)11.KC4 общее реле (COM)12.KC4 нормальное открытие реле (нет)(Когда реле заряжено, нет и COM подключено).Цвет: зеленый (печатная плата), белый (внешняя оболочка).Монтажная плата Размеры: 7,3*5,3*2,5 смПримечание:Посылка включает в себя различные продукты, потому что вы выбираете различные варианты.

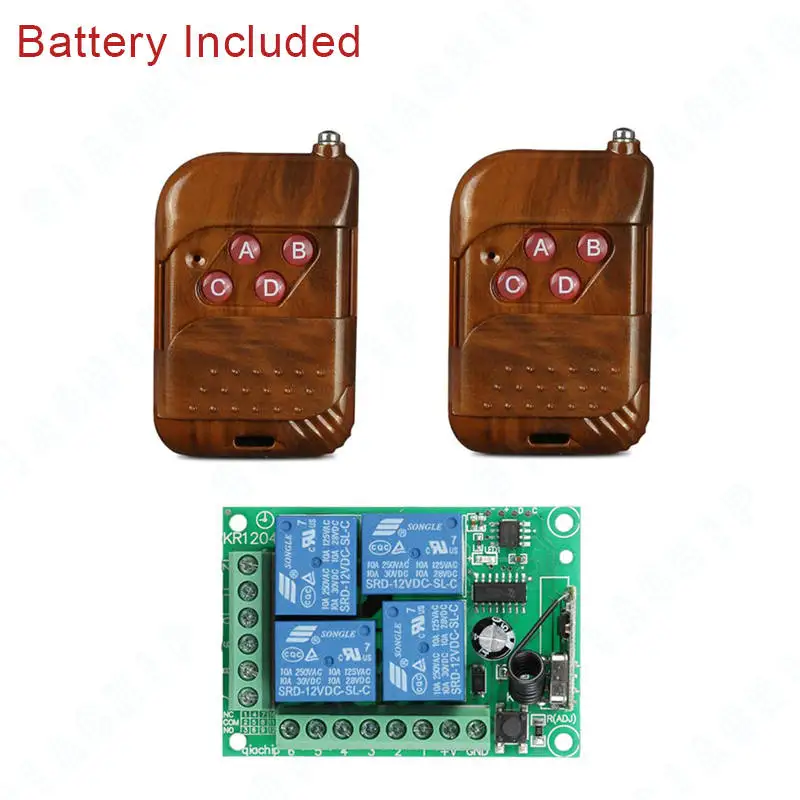

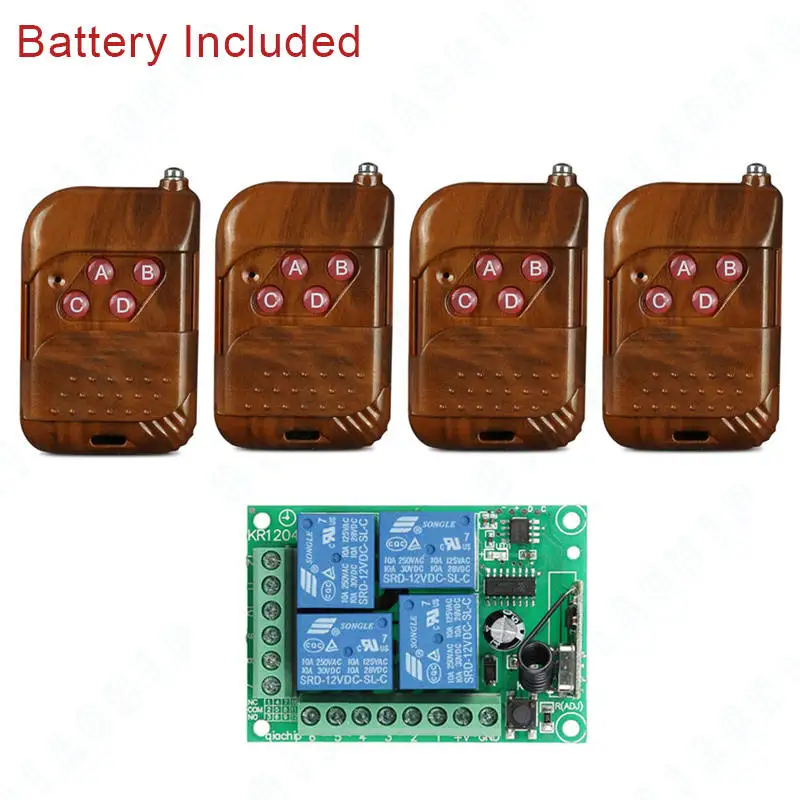

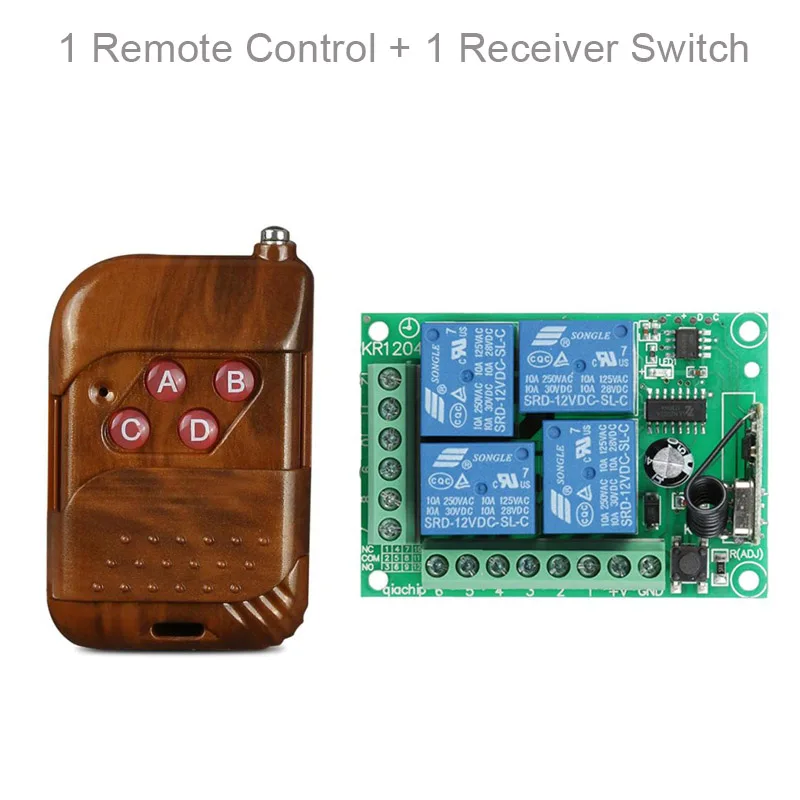

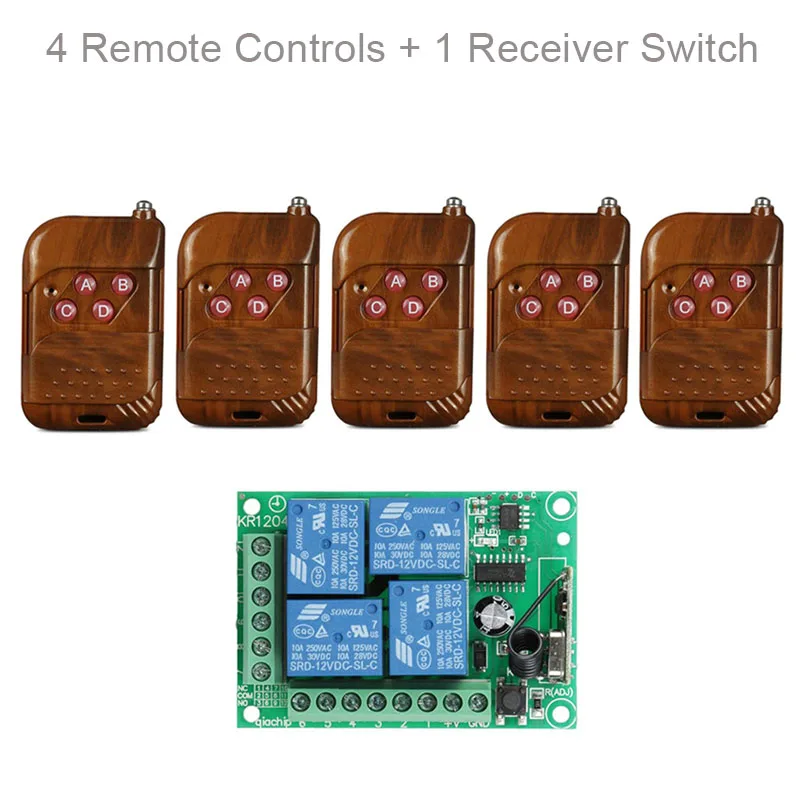

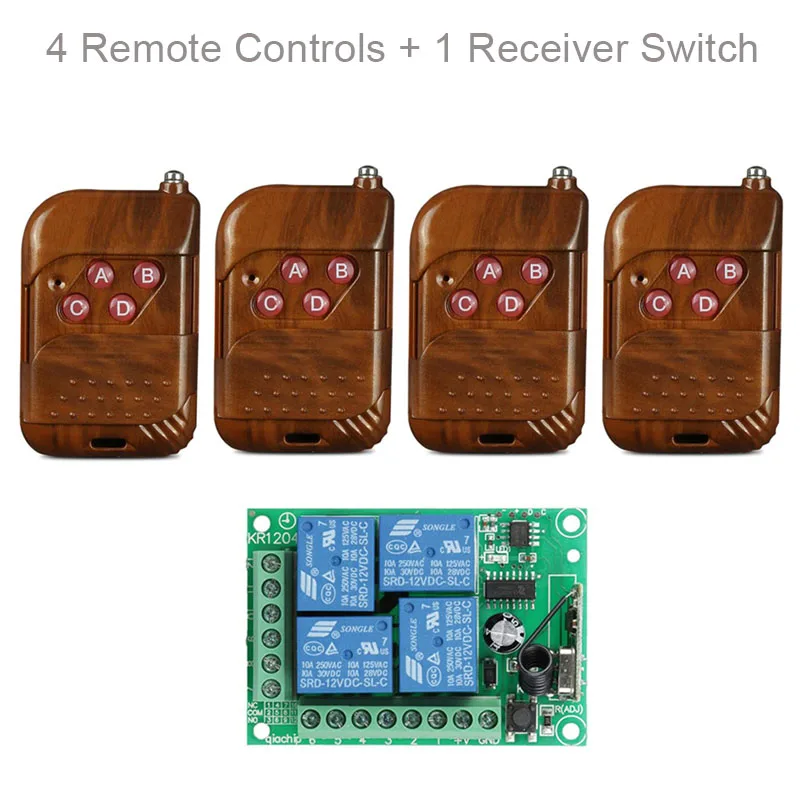

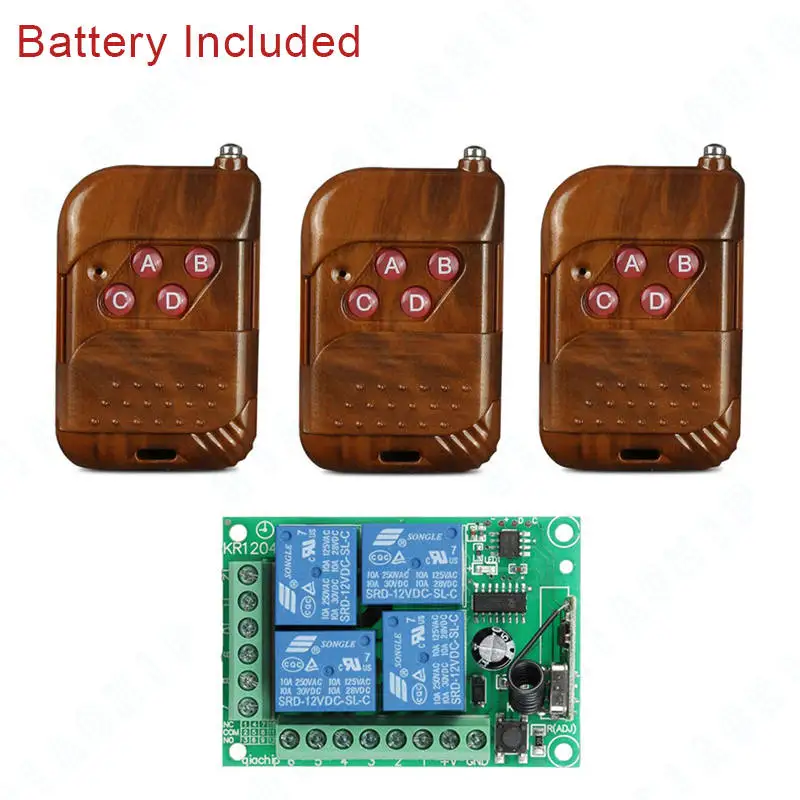

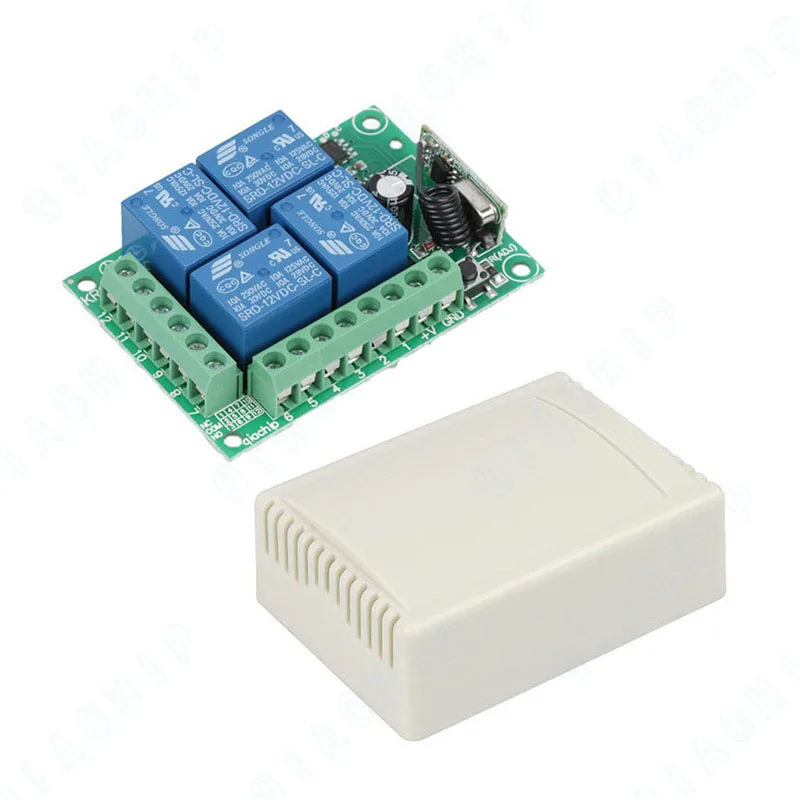

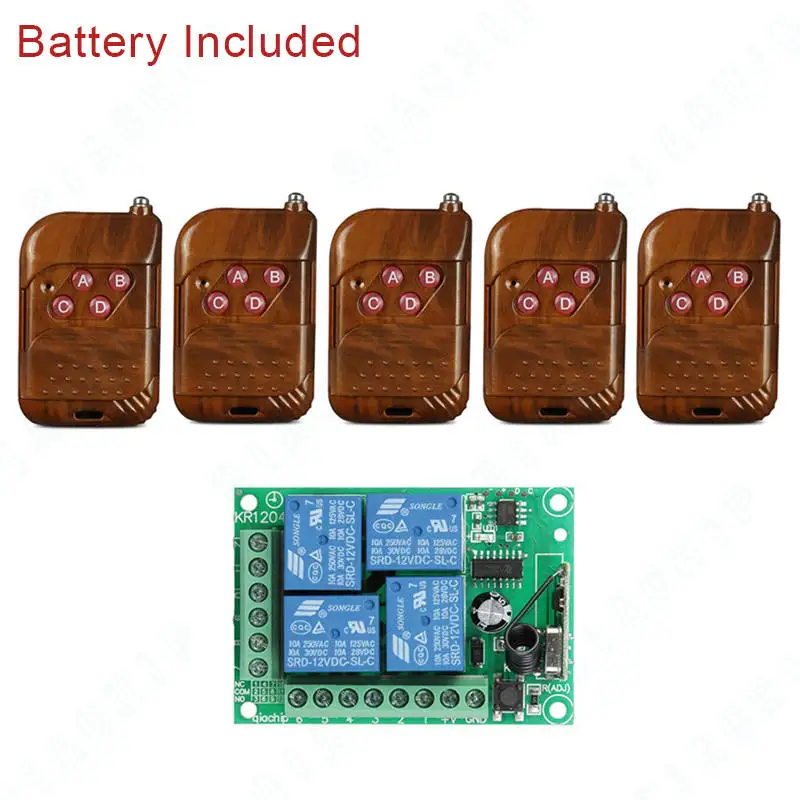

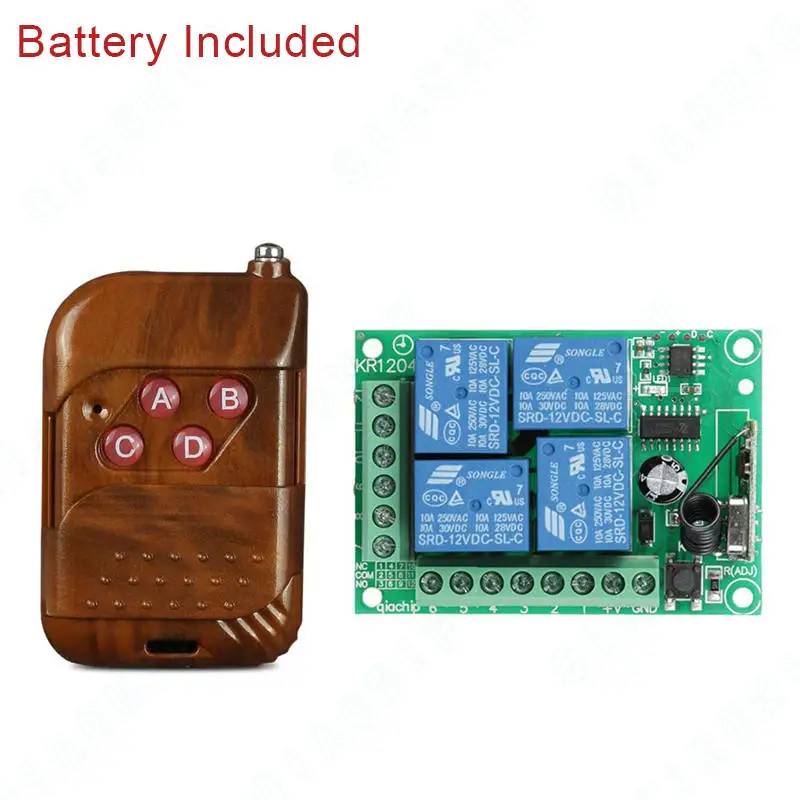

Посылка 1:1 шт. * KT02-4 пульт дистанционного управления(Включая аккумулятор)1 шт. *KR1204-4Модуль приемника 4CH(Включая корпус)Посылка 2:2 шт. * KT02-4 пульт дистанционного управления(Включая аккумулятор)1 шт. *KR1204-4Модуль приемника 4CH(Включая корпус)Посылка 3:3 шт. * KT02-4 пульт дистанционного управления(Включая аккумулятор)1 шт. *KR1204-4Модуль приемника 4CH(Включая корпус)Посылка 4:4 шт. * KT02-4 пульт дистанционного управления(Включая аккумулятор)1 шт. *KR1204-4Модуль приемника 4CH(Включая корпус)Посылка 5:5 шт. * KT02-4 пульт дистанционного управления(Включая аккумулятор)1 шт. *KR1204-4Модуль приемника 4CH(Включая корпус)Описание операции:О режиме работы:1. Мгновенный/Joggle:Нажмите и удерживайте->On; Release->OffУдерживайте нажатие одной кнопки, соответствующий канал работает/включается; Отпустите палец, чтобы остановить/выключить. (4-канальный переключатель (приемник) требуется 4 кнопки дистанционного управления (передатчик)2. Переключатель/самозамок:Нажмите->On; Нажмите еще раз->OffНажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).3. Блокировка/Блокировка:Нажмите-> ВКЛ; Нажмите другую кнопку-> ВЫКЛНажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; Нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).Настройка режима работы:1. Мгновенный режим:Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим.2. Режим переключения:Нажмите ing два раза кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения.3. Режим блокировки:Нажмите кнопку обучения на доске приемника три раза (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает, что режим блокировки успешно установлен (первая кнопка стоит ВКЛ, вторая кнопка выключается).4.2CH мгновенный + 2CH тумблер:Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.5. 2CH мгновенный + 2CH Блокировка:Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.6. 2CH тумблер + 2CH Блокировка:Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.7. 2CH защелка + 2CH защелка:Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.8. Удаление существующих данных дистанционного управления:Восемь раз нажав кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.
