Описание:

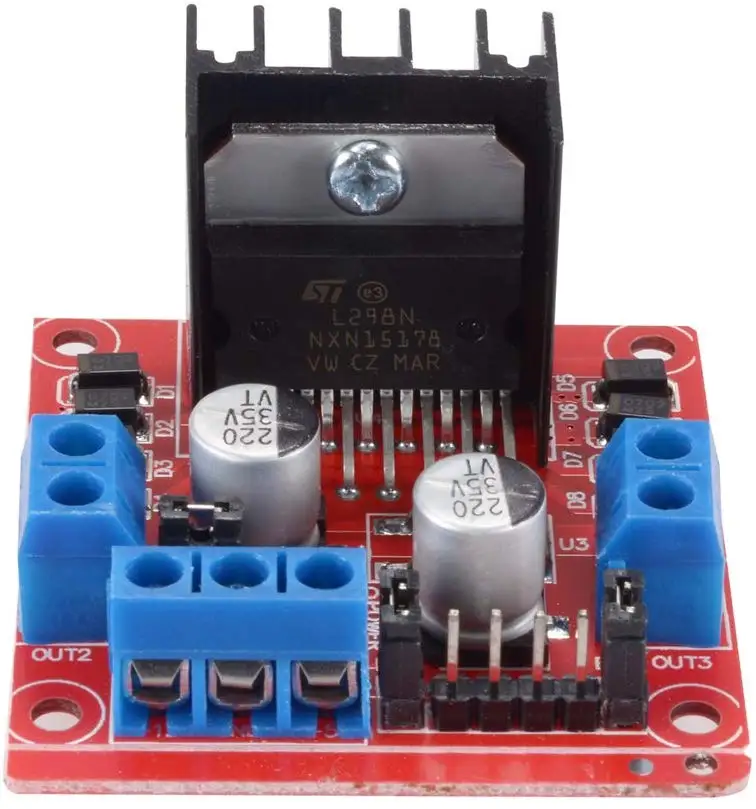

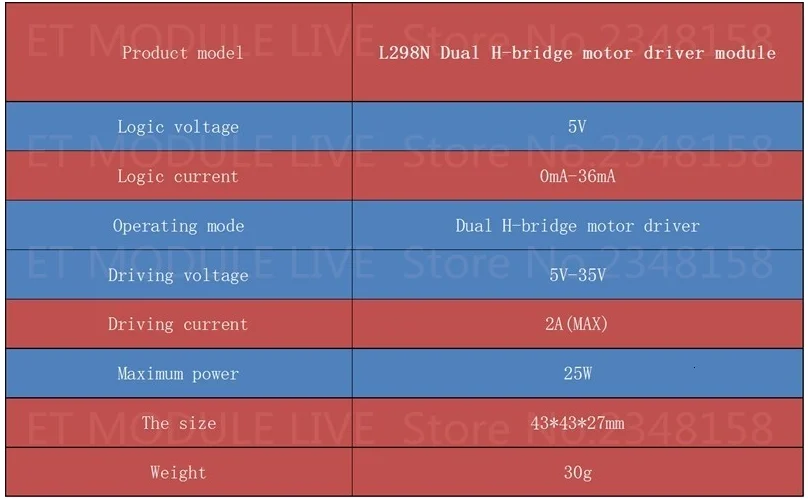

L298N является высоковольтным, высокотоковым чипом драйвера двигателя. Чип использует 15-pin посылка. Основные особенности: Высокое напряжение, Максимальное рабочее напряжение до 46 V; выходной ток мгновенного потребления топлива, максимальный ток до 3A, непрерывная рабочая ток 2A; Номинальная мощность: 25 Вт. Содержит два Н-моста высокого напряжения и высокого тока полный мост драйвер может использоваться для привода двигателей постоянного тока и шаговых двигателей, реле, катушки и другой индуктивной нагрузки; с помощью стандартного логического уровня управления сигналом; имея два включения управляющего терминала, в позволяет входной сигнал без воздействия или отключения устройства имеет логический ввод питания, Внутренняя логическая схема часть работы при низком напряжении; может быть внешним чувствительным резистором, количество изменения обратно в цепь управления. Приводной двигатель с использованием чипа L298N, чип может управлять двухфазным шаговым двигателем s или четырехфазным шаговым двигателем, может управлять двумя двигателями постоянного тока.

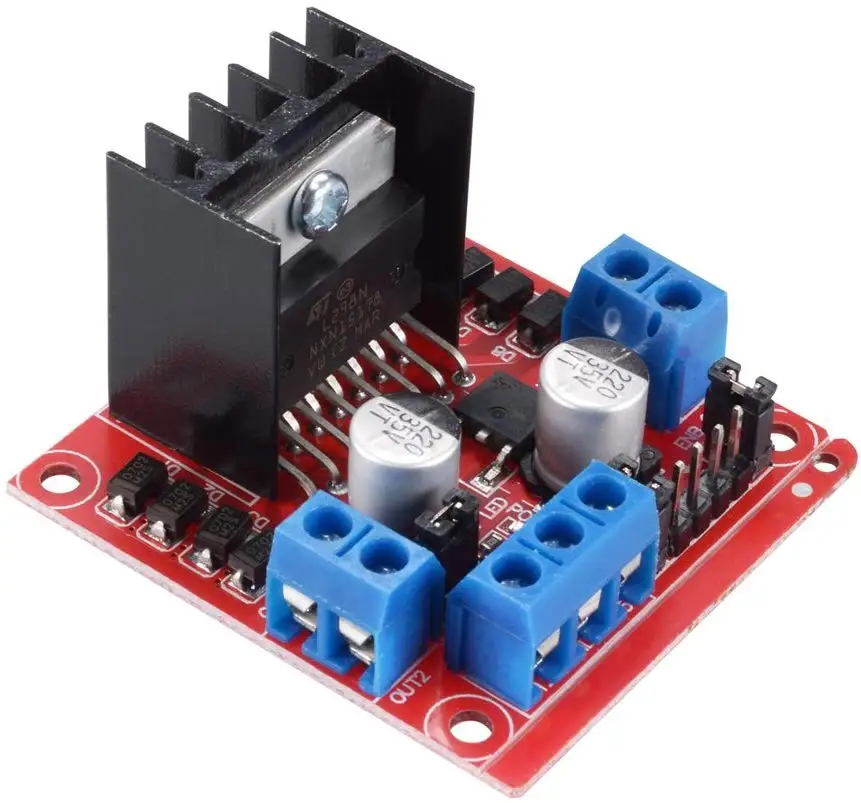

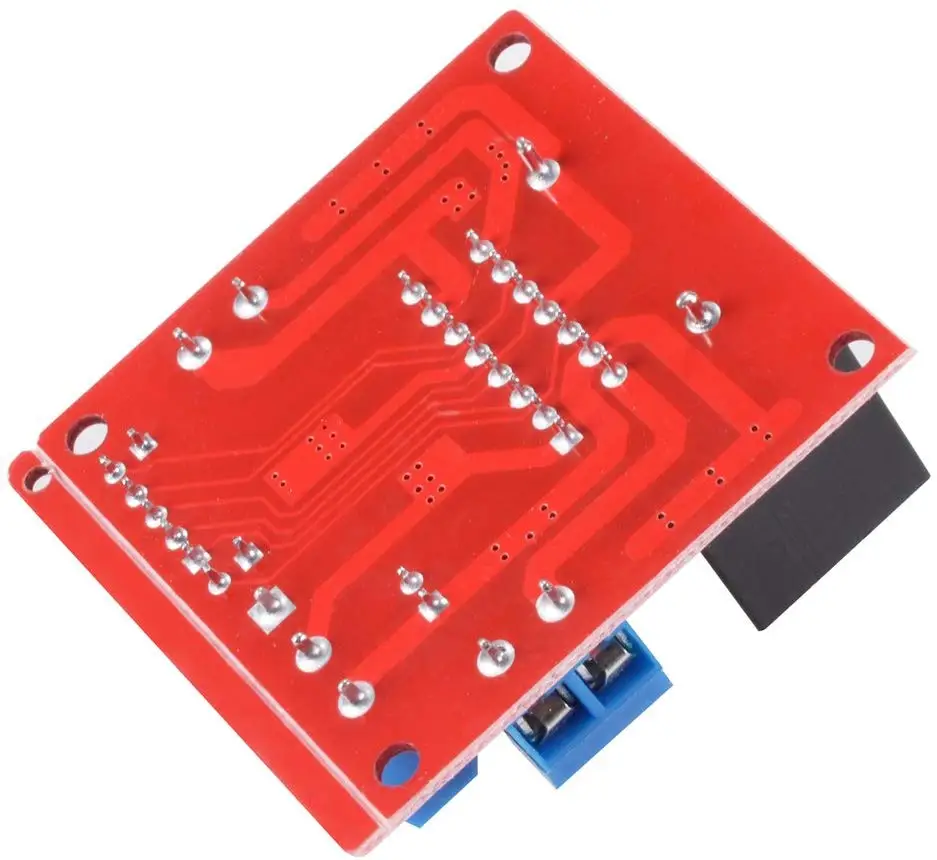

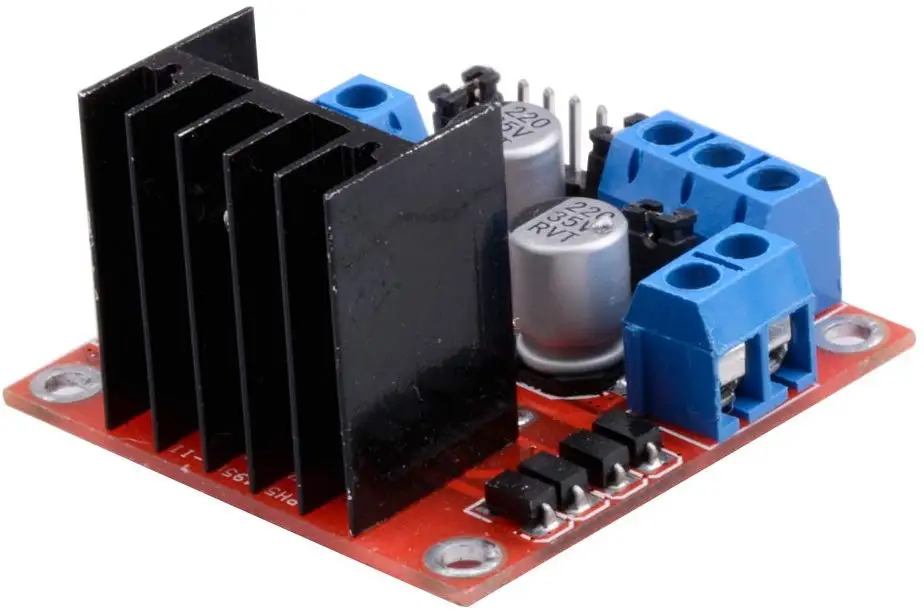

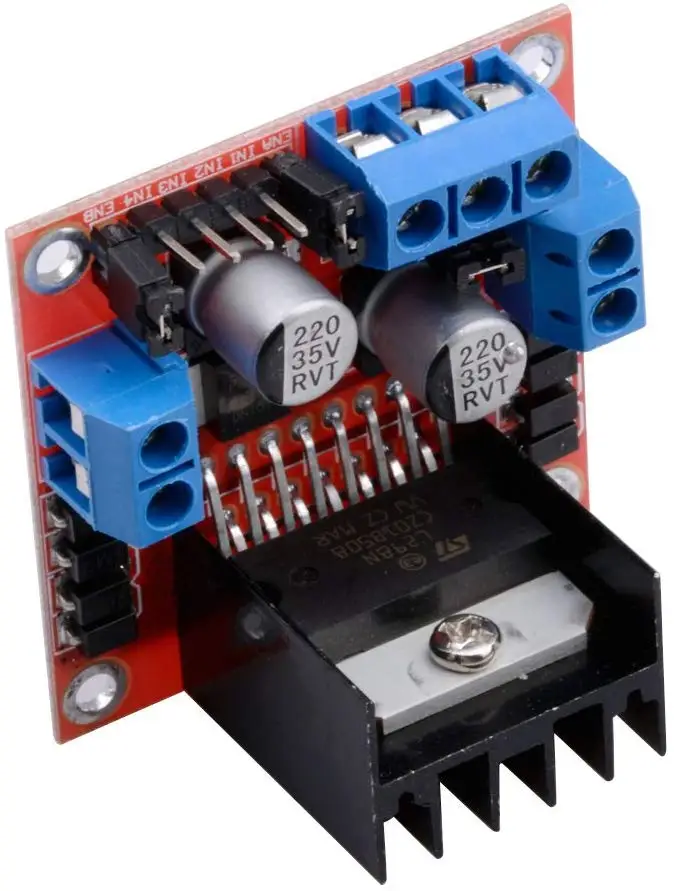

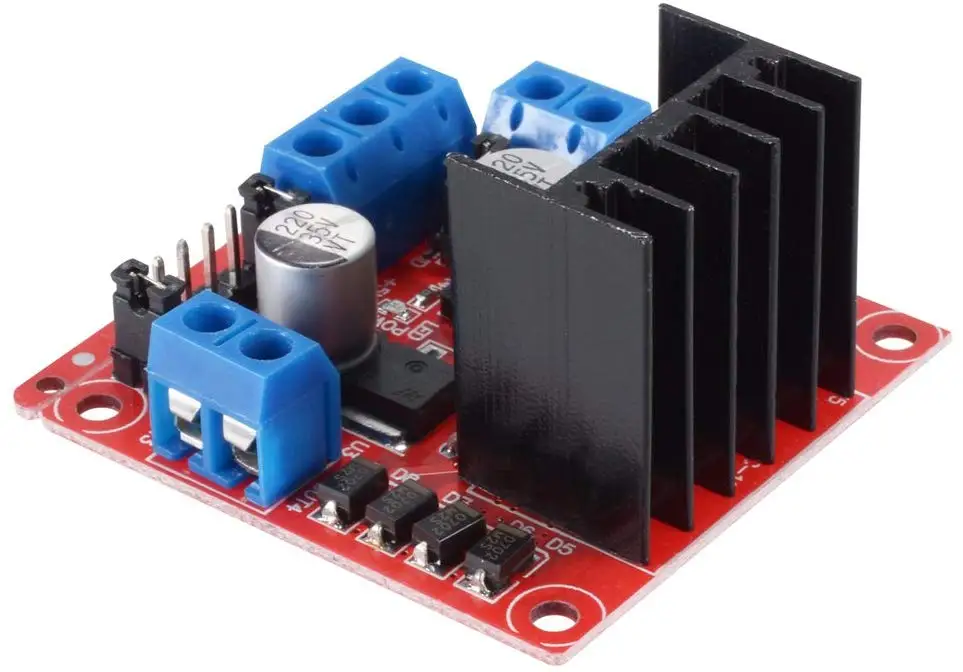

Особенности:

1. Модуль использует чип L298N в качестве основного привода, с возможностью вождения, низким нагревом, функцией защиты от помех. 2. его можно использовать, чтобы взять питание через встроенный 78M05 привод питания части работы, но во избежание повреждения чипа регулятора, когда напряжение привода больше 12 В, используйте внешний логический источник 5 В. 3. Использует фильтрующие конденсаторы высокой емкости, защиту от диодов, надежность может быть улучшена.

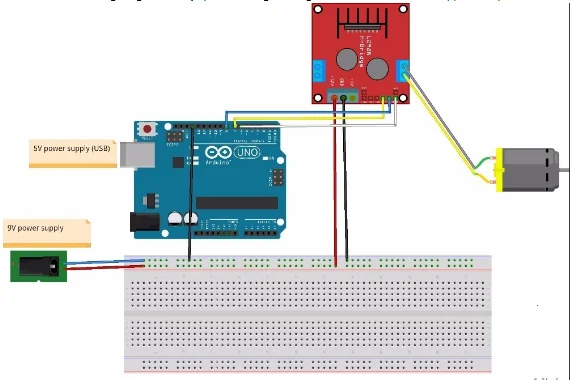

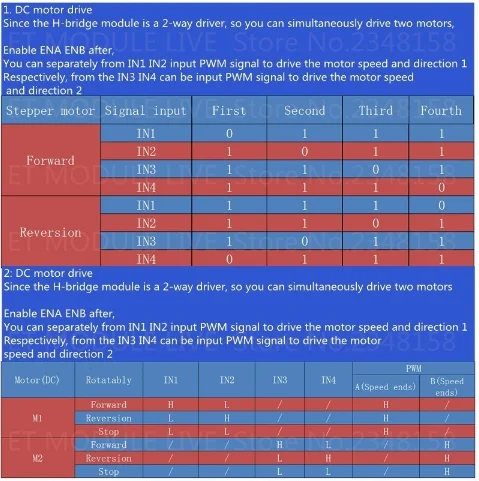

Примечание:

1. Когда вы приводите напряжение (фигура, определенная как 12 В вход, может принять фактический входной диапазон 7-12 В) до 7 в -12 В, вы можете включить бортовой логический источник питания 5 В, при использовании встроенного источника питания 5 В, интерфейс + 5 В Не входите в напряжение питания, но может привести к напряжению 5 В для внешнего использования. (Это обычное использование!) 2. Когда напряжение привода выше 12 В, равное менее 24 В (чип может поддерживать ручное предложение до 35 в, но в соответствии с 298 консервативные приложения для общего осмотра до 24 В поддержка максимального напряжения было очень большим! Время), например, чтобы управлять номинальным напряжением Мотор 18 В. Во-первых, необходимо отсоединить Встроенный выход 5 В, чтобы включить колпачки перемычки. И затем 5 В 5 в выходной порт внешний доступ L298N внутренняя логическая схема напряжения. (Этот размер получен при высоковольтный драйвер и приложение)
