Оригинальный импортный материал FIDI FT-232RL USB интерфейс чип, подключи и играй, тяжелая промышленность и Тяжелые материалы поддержки готовых кабелей, простой и управление интерфейсом, Полный режим ссылку на него.

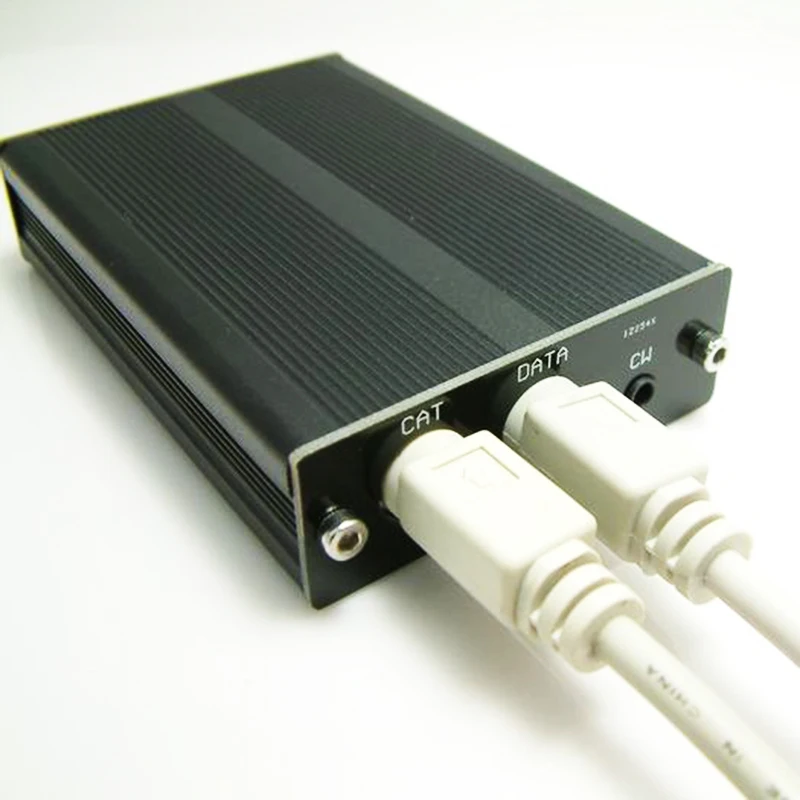

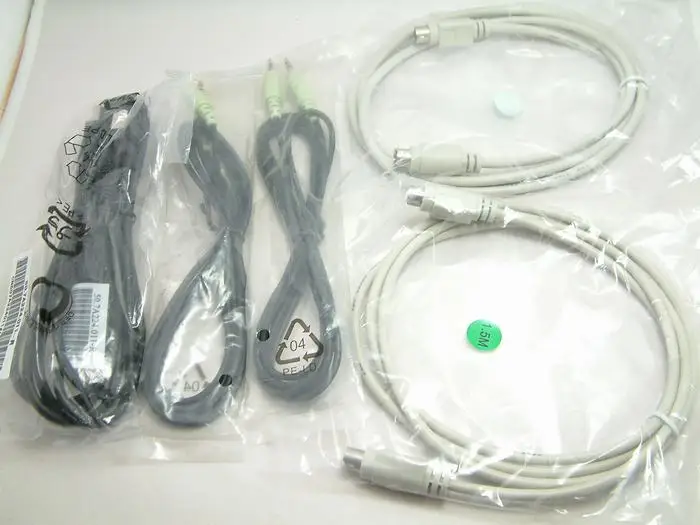

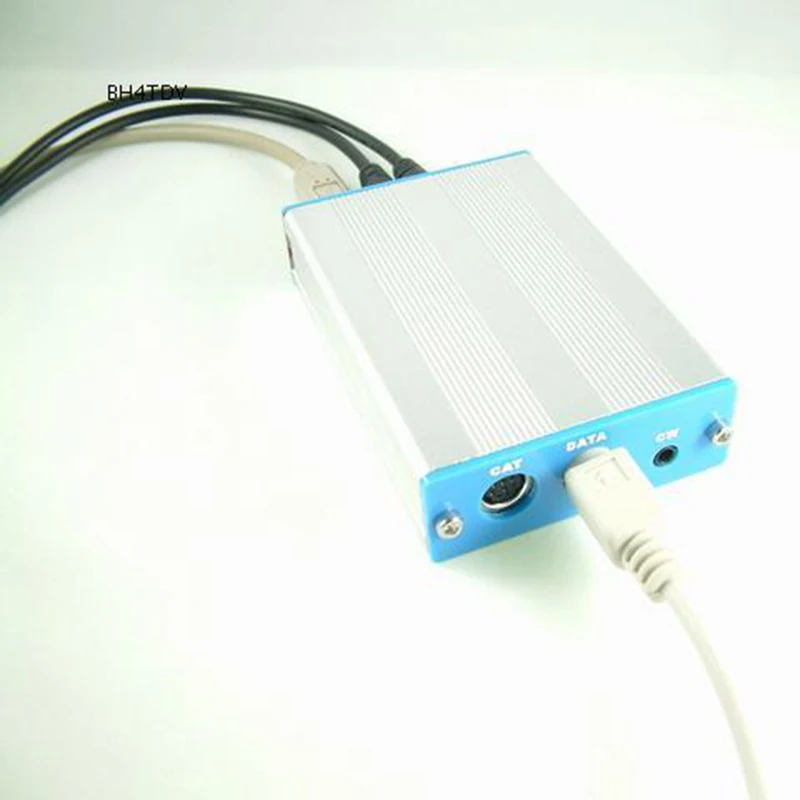

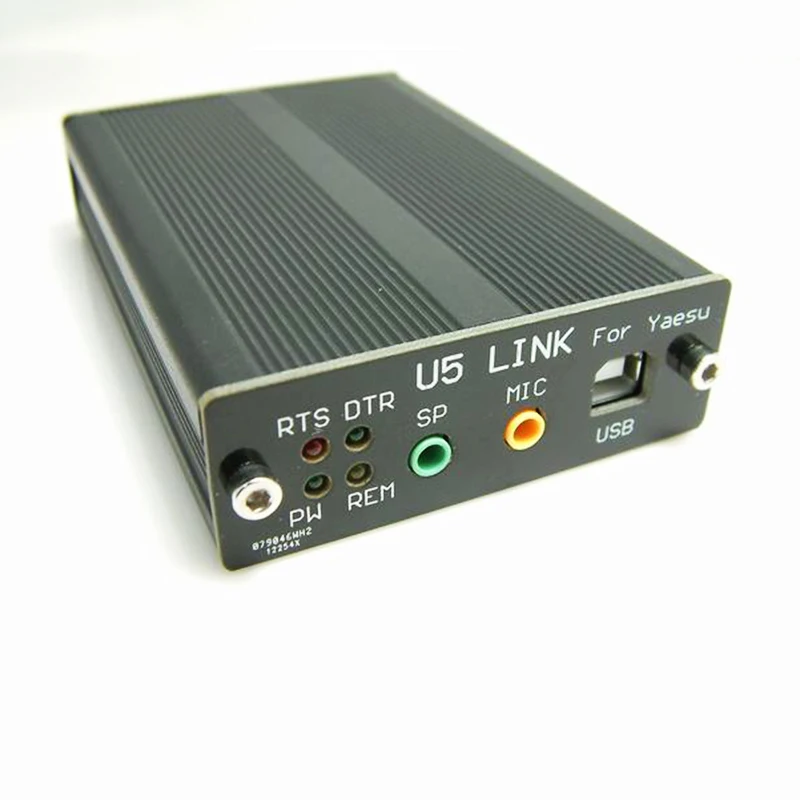

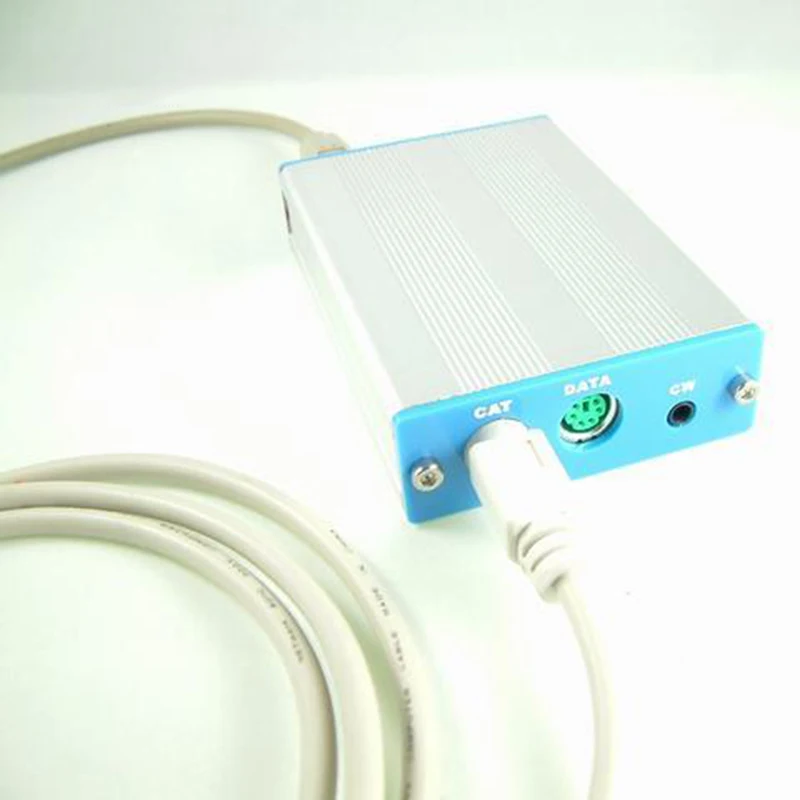

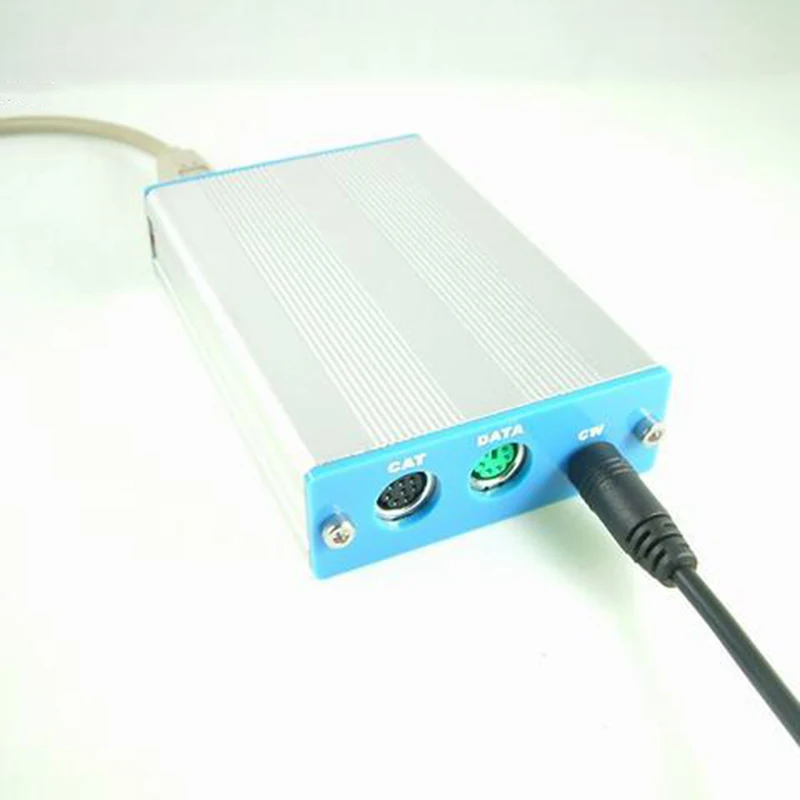

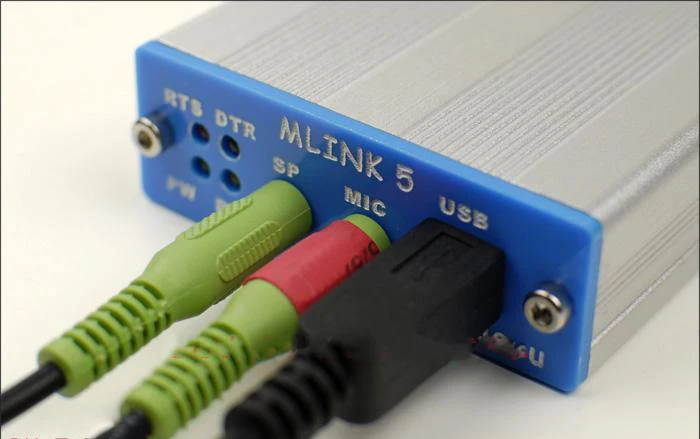

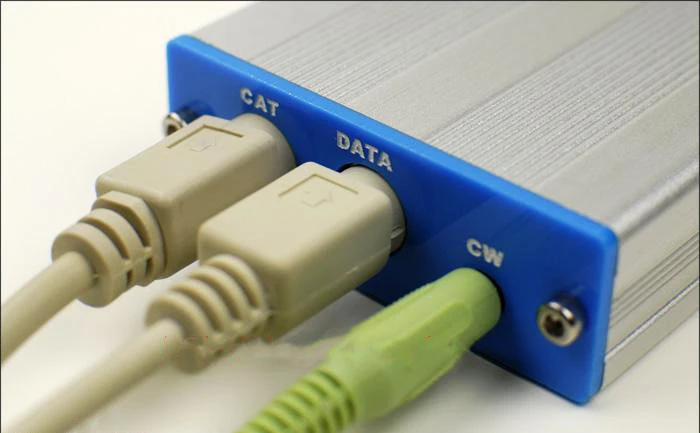

(Примечание: обновленный черный чехол, черная панель, фотографии, указанные ниже, могут не быть черными, фактический продукт превалирует, чтобы избежать недопонимание) Стандартная конфигурация: в общем 1 коробка интерфейса, 5 проводов 1. Один U5-8X7 хост, 2. 1 USB кабель (оригинальное большое магнитное кольцо HP, действительно Экранированное), 3. Оригинальный аудиокабель DELL 2 (настоящая защита), 4. Профессиональный пользовательский кабель для передачи данных 1 (true shield), 5. 1 кабель дистанционного управления CAT (true shield).

USB драйвер для загрузки с официальный веб-сайт FIDI

Http://www.ftdichip.com/Drivers/VCP.htm

Поглощая предложения от HAM для оптимизации, реагируя на международные основные концепции plug-and-play, укрепляя дизайн и оптимизируя интерфейс, запускается новая версия радиопередатчика MINI link U5 2020, который подключается и воспроизводит, компактный и портативный, совместим с несколькими режимами работы, Подходит для различные для таких поверхностей. Поддержка всего программного обеспечения: HRD/DM780/LOGG32NIMM/WriteLog/ECHOLINK/pasyPal/SSTV/Cw_player/APRS/AGWTracker/MMTTY/MMVARI/MIXW и т. д.

Информация о настройке и функции оборудования:

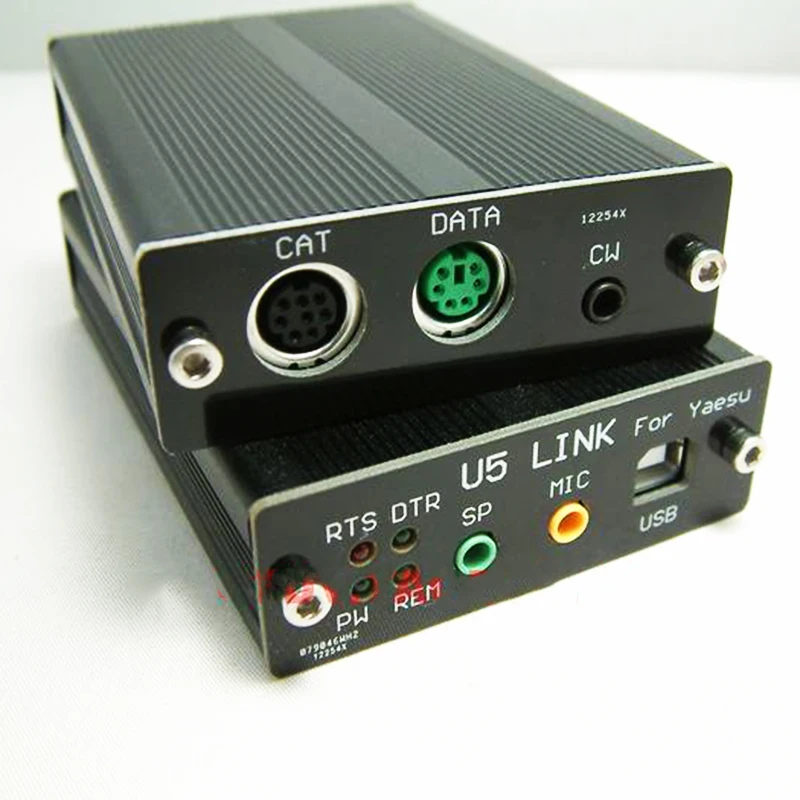

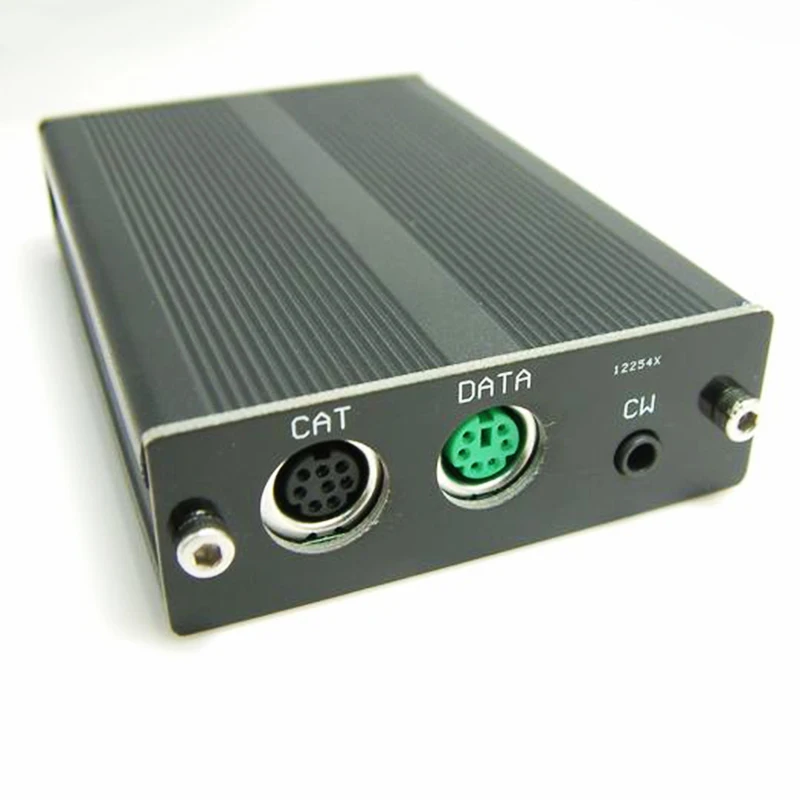

* Оригинальный импортный высококачественный FIDI FT-232RL USB интерфейс чип * SMT процесса * Оригинальные импортные 6N137 высокоскоростная связь анод, скорость передачи данных до 115200. * Поддерживающий механизм, готовый кабель передачи данных, соединительный кабель, plug and play * Поддержка интерфейса радиоуправления: полная фотоэлектрическая изоляция, дистанционное управление котом поддерживает 115200 стабильную высокоскоростную связь * Полная поддержка сигнала: включая сигналы TXD/RXD/RTS/DTR/CTS. * Поддержка контроля качества, CTS, презентация сигнала * Специально настроенный высококачественный аудио изоляционный трансформатор, с защитной изоляцией, без звука переменного тока * Plug and play, настройка не требуется, внешний источник питания не требуется * Стандартный интерфейс голосового/дата-радио: данные (MINI DIN 6 характеристики) * Стандартный интерфейс дистанционного управления CAT: CAT (спецификация MINI DIN 8) * Профессиональная обработка волновой пайки, высокий уровень технологии. * Цифровая аналоговая структура заземления проводки.

Поддерживаемые модели радио:

YAESU: футы-891 фута-991 фута-817 фута-857 \ 897 \ 7800 \ 8800 \ 8900 \ 100D и т. Д. ICOM поддержка: IC-2710, 2720, 2820 и 703 (интерфейс передачи данных только в том случае, пакет), 706 (интерфейс передачи данных только в том случае, пакет), 7000 (интерфейс передачи данных только в том случае, пакет) и т. д. KENWOOD поддержка: TM-V71, TS-480 (только для данных) и т. д. Для переносного приемо-передатчика: Поддержка

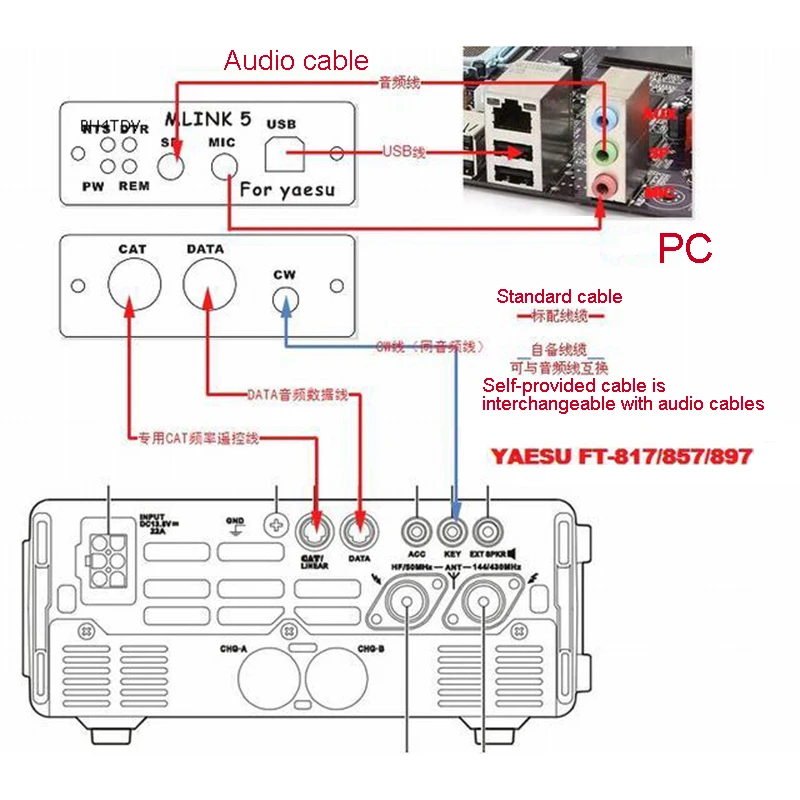

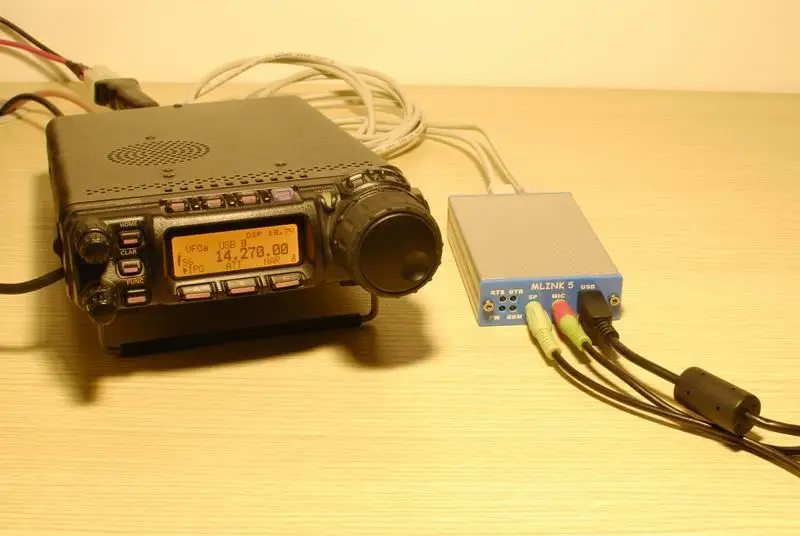

Проводка, например:

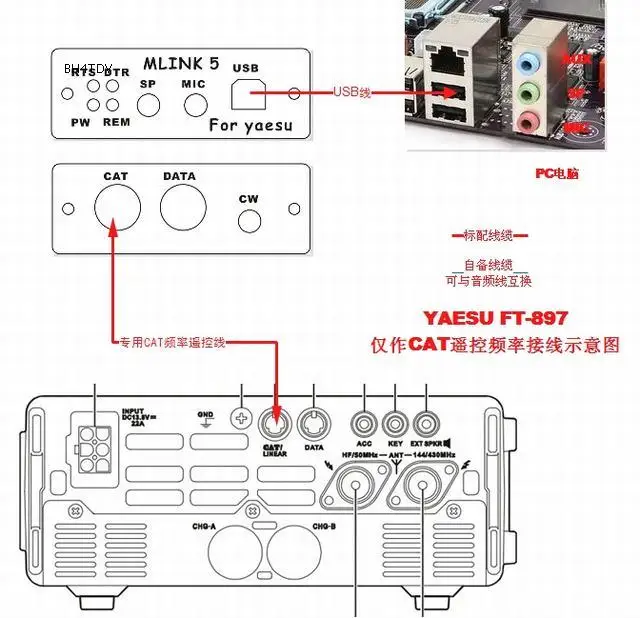

FT-817 857 897 использует только CAT.

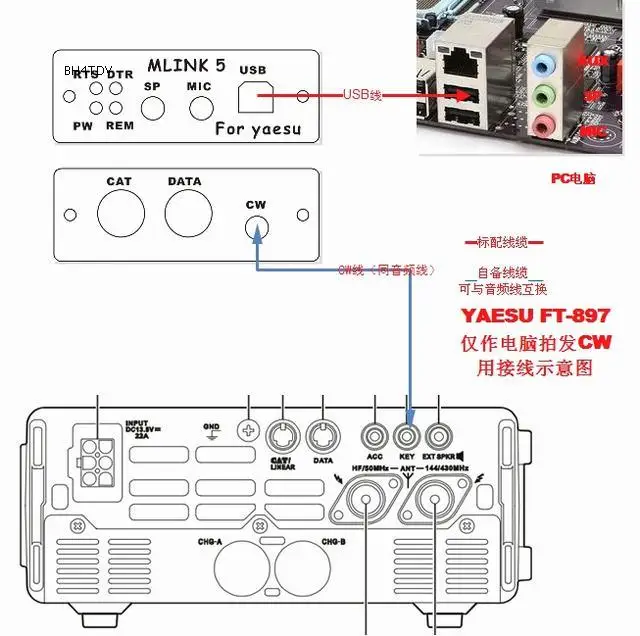

FT-817 857 897 использование только CW:

FT-817 857 897 использует только инстансы данных.

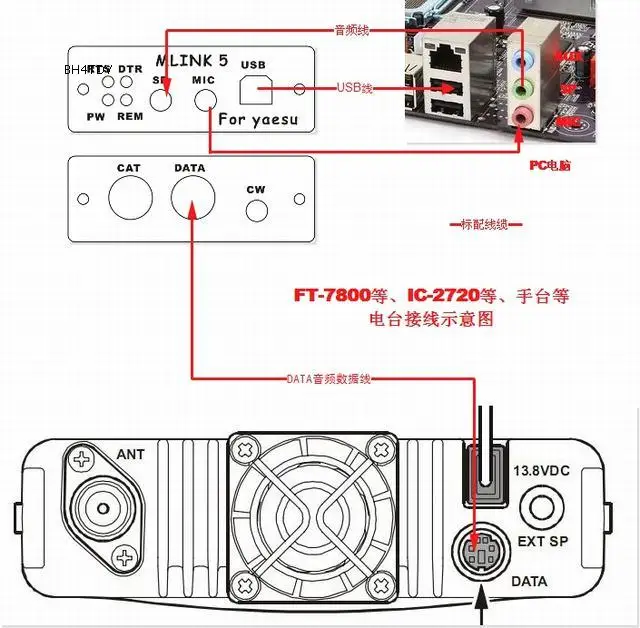

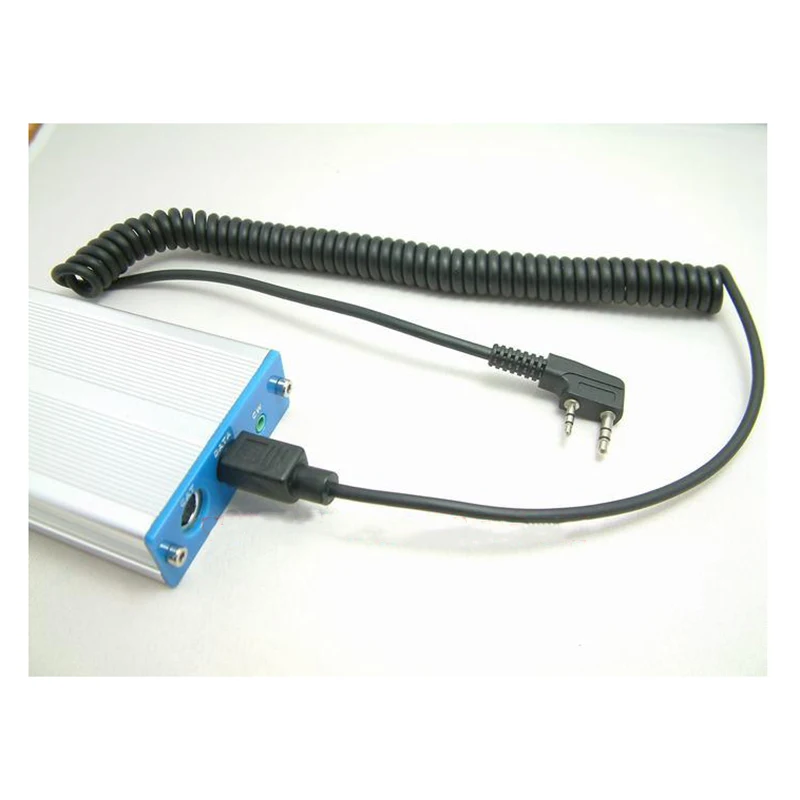

FT-7800 \ 8800 \ 8900 \ 100D и другие УФ радиостанций, ICOM: IC-2710, 2720, 2820 и 703 (УФ только), 706 (УФ только), 7000 (только УФ) и аналогичное подключение.

Вопросы и ответы:

1. О том, как установить DTR \ RTS из U5? Ответ: разъем сам по себе не требует каких-либо настроек. Различные наборы программного обеспечения для приложений, RTS = PTT, DTR = CW, CTS = SQL (когда требуется). 2. Как отправить CW? A: CW порт вывода из U5 эквивалентна ручная клавиша свяжитесь ВКЛ-ВЫКЛ выходной сигнал. Он управляется с помощью компьютерного программного обеспечения DTR сигнала. Используйте кабель CW (подключите аудиокабель, эквивалент аудиокабеля) для подключения CW и порта радиоключа. Ручная клавиша CW = DTR предназначена для всех типов программного обеспечения для отправки. 3. При использовании радиостанций 817, 857, 897, HRD не может быть подключен, а частота отображается? Ответ: выберите правильный номер usb-порта в rd. Если вы не уверены, выберите номер порта автоматически или проверьте его в менеджере устройств. При выборе скорость передачи должны быть в соответствии с радио собственные настройки скорости. Проверьте или Отрегулируйте меню радио FT-897 No. 19. Радио-меню 20 должно быть настроено на CAT. Если номер usb-порта больше 10 после установки драйвера, установите номер usb-порта <10 в менеджере устройств, например COM2. Соответствующий кабель CAT представляет собой квадратный порт. Некоторые радиоприемники имеют более глубокие разъемы для кошек, которые могут не быть вставлены до конца, что вызовет плохой контакт. Отрежьте пластик на квадратном порту кабеля CAT надлежащим образом, чтобы кабель мог быть вставлен в конец. Проверка выше верна, и вы все еще не можете подключить компьютер. Проверьте, правильно ли 13,8 V источника питания кошки гнездо радио есть Выходное напряжение (обратитесь к FT-857D руководство по эксплуатации на английском языке на странице 32 для определение типа кота интерфейс радио). Если нет выхода, проверьте и замените Встроенный предохранитель автоматический магнитолы. 3A, пользуюсь РЛР программного обеспечения, FT-897D радио, уже может отображать частоту правильно, но подключить к РЛР радио, то есть PTT передачи? Ответ: Не ставьте отметку RTS, DTR, RTS tick, PTT будет триггером долговременной передачи радио после подключения. 3B. Я пользуюсь HRD. Каждый раз, когда я им пользуюсь, иногда я вижу номер порта и частоту стандартного подключения, иногда я не могу найти номер порта. Я снова открываю HRD, и у меня снова есть номер порта. Ответ: это связано с программным обеспечением HRD, сначала нужно подключить USB, а затем открыть программное обеспечение HRD, в противном случае HRD не может получить номер usb-порта. 4. Установка CW в программном обеспечения HRD? Есть 2 настройки: 1. Keyed CW: Выберите CW, Установите порт ключа и контрольный выход DTR в «режимах + IDS», чтобы отметить. Для PTT проверьте «Используйте PTT». 2. Аудиозапись CW: Выберите MCW, выберите PTT = RTS или включите Голосовое управление радио. 4a, пользуюсь РЛР программного обеспечения, FT-897D радио, уже может отображать частоту правильно, с DM780 программного обеспечения, PSK31, SSTV и т. д. могут получить, но не может передавать, как установить? Ответ: программное обеспечение DM780 имеет 2 способа управления передачей PTT, один-режим команд (требуется поддержка радио), а другой-режим управления RTS сигналом. По умолчанию используется режим команд. 1) Режим команд контролирует радио PTT, при условии, что радио Отображает частоту в интерфейсе запуска HRD, а радио поддерживает управление командой PTT. Нажмите F8 в DM780, выберите PTT в левом списке, выберите rd посередине и установите его. Значок TX будет отображаться после установки. 2) HRD использует команды для управления радио PTT по умолчанию. Если радио не поддерживает режим команд, вы можете выбрать RTS сигнал для управления передачей PTT. Нажмите F8 на основной интерфейс управления частотой HRD, выберите COM PROT TX в левом списке и выберите RTS как PIN COM PROT справа. 5. Я использую U5 LINK YAESU box и подключаю его к FT-817. В режиме PKT можно управлять передачей, но нет звука от ручного монитора, и линия передачи данных чувствует себя свободно? Ответ: соответствующий кабель передачи данных представляет собой квадратный порт. Некоторые радиоприемники имеют более глубокие разъемы для передачи данных. Они могут не быть вставлены до конца, что может привести к плохой связи. Отрезать по пластику сбоку кабеля для передачи данных. 6. Как я могу проверить, является ли схема аудиоприемопередатчика U5 нормальной? Ответ: Отключите все соединительные кабели, подключите LINK SP и компьютерную SP к аудиокабелям, включите громкость компьютера, компьютер воспроизводит MP3, микрофон соединен с гарнитурой компьютера, найти небольшой конденсатор или тонкий провод, И короткие штифты для разъема 1 и 5 наушников и музыки показывают, что схема звукового сигнала является нормальной. Ссылка на определение интерфейса данных: http://hi.baidu.com/bh4tdv/blog/item/7e8eb137a444354dac4b5f69.html 7. Используя интерфейс передачи данных FT-897D выбросов может быть контролируются в УФ сегмент и отсутствии сигнала выводится? Ответ: обратитесь к странице 37 руководство по эксплуатации на английском языке и FT-897D. Нажмите клавишу «режим», чтобы переключиться в режим PKT. В это время знак PKT загорается, а переключатель радио внутри радио переключается на интерфейс передачи данных. 8. Как соединитель U5 для YAESU подключается к ручной стадии? Какие трубки поддерживаются? Ответ: нажмите на эту ссылку, чтобы сделать ручное подключение к http://hi.baidu.com/bh4tdv/blog/item/7e8eb137a444354dac4b5f69.html. Совместимый интерфейс Jianwu, консоль YAESU, консоль MOTO доступны. В их числе Джемперы, расположенные по ссылке YAESU и MOTO U5. Если вы используете разъем U5 для ICOM для подключения наконечника, вам необходимо отдельно подключить питание около 5 В от ACC для запуска PTT. 9. Для подключения настольного компьютера и радио используется ссылка U5. Сначала используйте рабочий компьютер SSTV для отправки и приема, теперь подключен к ноутбуку, отправка обычно, прием изображения наклонен или не может получить, в чем проблема? Ответ: это не имеет ничего общего со связью, вы обнаружите, что два компьютера и звуковая карта могут быть соединены друг с другом без использования ссылки, прямой аудио Кабель двумя компьютерами и звуковая карта, MIC-SP, SP-MIC, не может быть декодировать. Это феномен, связанный с часами звуковой карты. Есть небольшая разница между различными часами звуковой карты. Разница в часах приведет к смещению частоты дискретизации, в результате чего будет трудно декодировать или сбой декодирования. Столкнулась с этой проблемой, Источник питания: 2 элемента питания компьютеры, а также подключить двойная звуковая карта с аудиокабелем, MIC-SP, SP-MIC. Откройте программное обеспечение SSTV на обоих компьютерах, выберите 1900 для тестовой частоты для передачи и протестируйте аудио для тестирования. Получающий компьютер определяет, является ли шип дискретизации звука 1900. Если разные, опция заключается в том, чтобы установить MMSSTV на другие часы. Частота дискретизации был указан верно. Аналогично, некоторые программное обеспечение, которое использует декодирование звуковой карты, например APRS, не сможет декодировать, если часы звуковой карты отличаются. Вам нужно проверить, есть ли возможность регулировки часов в программном обеспечения приложения. Если опция отсутствует, вы можете выбрать только Аппаратное декодирование TNC. 10. Используйте интерфейс передачи данных для подключения FT-450. Во время передачи радио автоматически переключается на Режим CW? Как подключить дистанционную частоту? Ответ: см. Таблицу 73 руководства на английском языке FT-450. Нажмите кнопку режима на радио, чтобы переключиться на интерфейс передачи данных радио. На данный момент включен знак радиопередачи данных. FT-450 дистанционный пульт частоты по-прежнему использует оригинальный RS-232C интерфейс радио, и последовательный порт кабель используется для подключения к компьютеру последовательный порт самостоятельно. Или используйте выделенную версию FT-450, которая занимает только один usb-порт компьютера. 11, FT-950 радио, не может триггер PTT передачи? Ответ: когда используется для FT-950, необходимо указать 950 перед заказом. Реле для запуска PTT будет добавлена при отправке. Эта служба была отключена, и будет выпущена ссылка, выделенная для FT-950. 12. Есть ли возможность интегрировать звуковую карту USB, чтобы два аудиокабеля могли быть опущены для подключения компьютера. Вы планируете это сделать? Ответ: В настоящее время из тестовых экспериментов нескольких часто используемых USB звуковых карт на рынке, использование USB звуковой карты сделает настройки приложения более громоздкими. Некоторые программы нельзя декодировать с помощью звуковой карты USB. Основные проблемы, возникшие во время тестирования,-это помехи. Это феномен: без звука, резких искажений, левый и правый звуковые каналы имеют Обратное значение, а вероятность повреждения относительно велика, и некоторые повреждения скрыты, что делает его трудно устранения. Если у вас сбой звуковой карты USB, вы можете быстро найти проблему и решить ее, в противном случае это не рекомендуется. 13. Какие USB интерфейс и RS-232C последовательный порт стабильны? A: старомодные вопрос на протяжении длительного времени завершена в промышленной сфере. В настоящее время, USB-to-RS232C последовательных устройств на рынке-это не так стабильно, как родной RS232C последовательного порта (условиях электромагнитных помех), но несоответствие заключается в том, что почти все использует записные книжки для того чтобы контролировать радио. Ноутбуки в основном не обеспечивают Встроенный последовательный интерфейс RS232C. 14. Что делать, если я управляю радиостанцией? Ответ: окружение, которое часто возникает и использует естественный тон. USB-порт Предостережения: USB-это цифро-аналоговый смешанный сигнал для высокоскоростной связи, поэтому он очень чувствителен к обычным последовательным портам 232. Передача радио и просочиваемые радиочастоты будут влияет на нормальную работу ПК и периферийных устройств ПК (например, USB). Простой способ проверки, который может объяснить проблему. Выключите питание наконечника до L и нажмите на трансмиттер рядом с usb-мышью. Положение курсора компьютера будет улететь или не будет перемещаться. Вам необходимо повторно подключите USB мышь, чтобы сбросить USB-устройства. Таким образом, сильные радиочастотные помехи также приведут к выходу из-под контроля USB-порта коммуникатора и не ответят. Обычно используется USB-232 (TTL) конверсионный чип модели FT-232RL, CP2102, PL2303 и так далее. Независимо от того, на какой тип чипа будет влияет электромагнитное излучение и Сбой связи. В условиях относительно сильных электромагнитных помех рекомендуется использовать разъем для радио с последовательным портом в стиле «RS-232». Меры по выходу из режима управления: снова подключите usb-порт и перезагрузите программное обеспечение приложения. Попробуйте улучшить: (1-5 точек) 1. Радио и блок питания хорошо заземлены, а заземление плохое, что может привести к усилению радиопомех радиооборудования. 2. Радио, блок питания и компьютер, используемые для радио, должны быть подключены к тому же проводу, чтобы поддерживать хороший контакт на полу. 3. Регулировка резонанса антенны, уменьшение волн стоя, Избегайте высоких волн, уменьшает помехи с USB и компьютерным оборудованием, и продлевает срок службы радио. Большие стоячие волны вызовут ненужные повреждения деталей радиоусилителя и других компонентов. Старайся избежать использования антенны, так что антенна будет резонировать естественным образом. Если вы не можете избежать использования антенны, обратите внимание на положение установки антенны (см. Руководство по эксплуатации антенны), и попытайтесь максимально уменьшить стоящую волну. 4. Закрепите магнитное кольцо на usb-кабеле, аудиокабеле, кабеле передачи данных, кабеле дистанционного управления и других кабелях. 5. Расстояние между коммуникатором и радио должно храниться на расстоянии. Антенна радиоприемника должна быть не менее 1 метра от коммуникатора (когда мощность передачи составляет 2 Вт). Чем больше мощность передачи, тем длиннее расстояние, пока не появится эффект. 6. Используйте внешнюю антенну (например, магнитный держатель антенны с удлинителем) 7, проверьте разъем радио-фидер, сварка, подключение является твердым, уменьшает утечку 8. Используйте Линейный источник питания для питания радио 9, ноутбук может попробовать работать только с аккумулятором ноутбука
