Декодер Nvarcher ES9038 CSR8675 прием декода Bluetooth 5 0 поддержка LDAC/APTX 24 бит/96 кГц

Декодер Nvarcher ES9038 CSR8675 прием декода Bluetooth 5 0 поддержка LDAC/APTX 24 бит/96 кГц

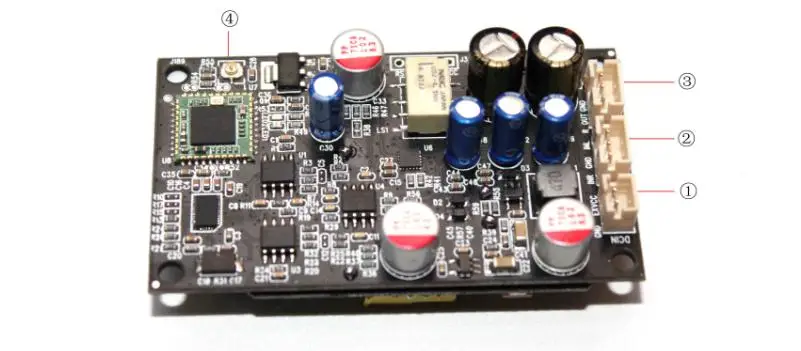

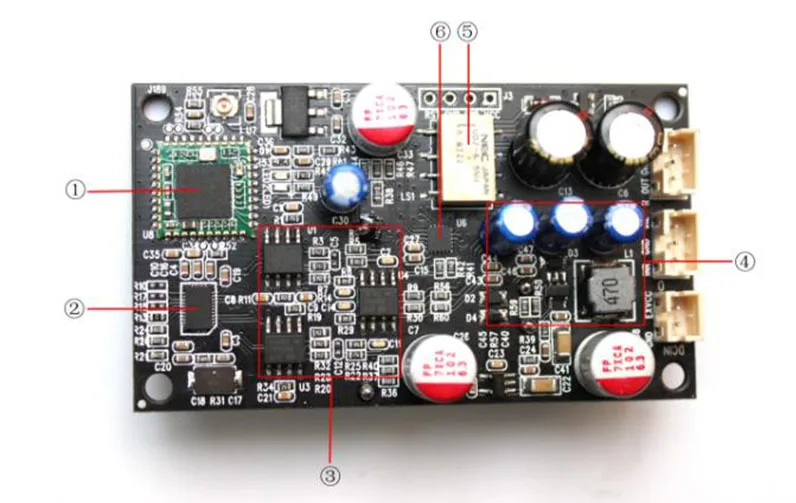

Технические параметры:Прием цифрового аудиосигнала CSR8675, передача коаксиального цифрового сигнала SPDIF в ESSЧип 9038Q2M Декодирует и выводит аналоговые аудиосигналы, которые усиливаются и фильтруются на 3 двойных операционных усилителя.Модуль LDAC875 поддерживает беспроводной прием Bluetooth и аналоговый аудиовход AUX для переключения выхода. Реле используется для неразрушающего переключения без какого-либо воздействия на качество звука. Модуль по умолчанию поддерживает режим AUX line, режим переключения-автоматическое переключение, предпочтительный Bluetooth. Модуль LDAC875 поддерживает LDAC APTX HD/APTX-LL / APTX / SBC / AAC, с максимальной частотой дискретизации 24 бит/96 кГцLDAC875 питается от одного источника питания постоянного тока, а также может использоваться широкий диапазон напряжения постоянного тока 10 В-32 В. Изделие спроектировано с изолированным модулем регулятора мощности, который может непосредственно делиться мощностью в оригинальном усилителе мощности или предступенчатом оборудовании и больше не нуждается в поставке питания отдельно. Также может использоваться для модификации автомобиля.Плата поставляется с изолированным модулем регулятора мощности, который напрямую подключается к блоку питания 12 В на автомобиле. Конструкция стабилизации напряжения. Модуль Bluetooth, чип ЦАП и чип операционного усилителя работают от независимых чипов управления питанием. Операционный усилитель использует двойной (положительный и отрицательный) Источник питания 14 в.ПосылкаLDAC875 Bluetooth Плата декодера полный комплект аксессуаров: как показано нижеМатеринская плата LDAC875 * 1Антенный кабель Bluetooth * 1 (длина около 300 мм)Приемная антенна Bluetooth * 13P Аудио кабель * 2 (длина около 200 мм)Силовой кабель 2P * 1 (длина около 200 мм)①. Входной интерфейс питания постоянного тока, красный (EXACC) положительный, черный (GND) отрицательный. Поддержка DC10V-32V, Примечание: нельзя использовать Питание переменного тока.②. Интерфейс аналогового аудиовхода AUX, белая линия (INL)-левый канал, черный (GND)-Линия Заземления звука, красный (INR)-правый канал. Примечание: Не подключайте аудио провод заземления неправильно.③. Интерфейс аудиовыхода, белая линия (L-OUT)-это левый канал, черный (GND)-Линия Заземления звука, а красный (R-OUT)-правый канал. Примечание: Не подключайте аудио провод заземления неправильно.④. Внешняя антенная Пряжка Bluetooth, антенна с пряжкой может быть напрямую подключена, вы можете использовать антенну 2,4G.Модуль должен быть установлен в металлический чехол и добавлена внешняя антенна, в противном случае будет серьезно повлиять на расстояние приема.1. Bluetooth-решение CSR8675, поддержка протоколов LDACAPTX-HD / ATX- LL / APTX / SBC / AAC, LDAC поддерживает частоту дискретизации 24 бит/96 кГц.2. Чип декодирования ESS9038Q2M, высокий параметр и высокое разрешение DA, поддержка до 32 бит/384 кГц3. Три выхода OPA2604AU для фильтра операционного усилителя, два рядом с чипом декодера ЦАП-это левый и правый Канальные IV фильтры, один чип отвечает за один канал, и разрешение лучше. Задний-это усиленный выход левого и правого каналов для улучшения динамики и тяги.4. Схема преобразования мощности, которая преобразует входной одиночный источник питания в двойной (положительный и отрицательный) 14 в Регулируемый источник питания постоянного тока для питания операционного усилителя. Работа с двойным питанием намного лучше, чем динамика и тонус операционного усилителя с одним питанием. Для вывода одного операционного усилителя требуется Соединительный конденсатор для изоляции выхода постоянного тока. Выход операционного усилителя с двойным питанием не имеет постоянного тока и не требует изоляции конденсатора сцепления.5. Импортное реле NEC, отвечает за обмен сигналами Bluetooth и AUX. Автоматическое обнаружение переключателя, по умолчанию AUX, приоритет Bluetooth.6. Микросхема MCU, сотрудничество с нашей независимо разработанной прошивкой Cheng Kai для управления интеллектуальной работой платы.
