Аналоговый датчик TDS TDS-метр проводимости Воды тестер определения жидкости

Аналоговый датчик TDS TDS-метр проводимости Воды тестер определения жидкости

Ссылка для скачивания документов://drive.google.com/drive/folders/1V09r0bJHEELFpZKGE4fZ52fXpZk5vxCA?usp=sharingПримечание:Зонды TDS не могут использоваться в воде выше 55 °C.Зонд TDS не должен быть помещен слишком близко к краю контейнера, так как это повлияет на дисплей.Головка и свинец зонда TDS являются водонепроницаемыми и могут быть погружены в воду, но интерфейс подключения и плата адаптера сигнала не являются водонепроницаемыми. Пожалуйста, обратите внимание на использование.Особенности продукта:1. Широкое Рабочее напряжение: 3,3 ~ 5,5 V2. 0 ~ 2,3 в аналоговый сигнал, совместим с 5 В, 3,3 В двумя системами управления3. Источник возбуждения является сигналом переменного тока, эффективно предотвращающим поляризацию зонда4. Водонепроницаемый зонд для длительного погружения в воду5. Совместимость, Простота подключения, подключи и работай, пайка не требуется

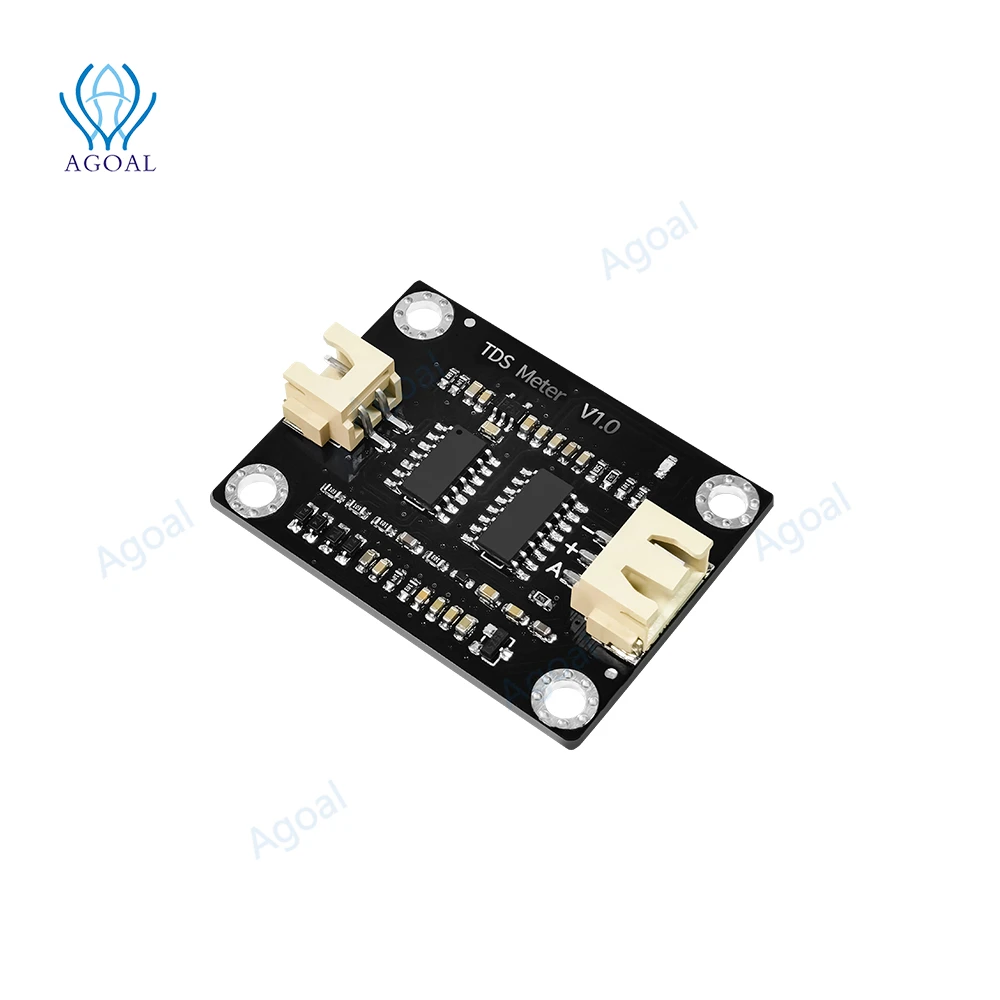

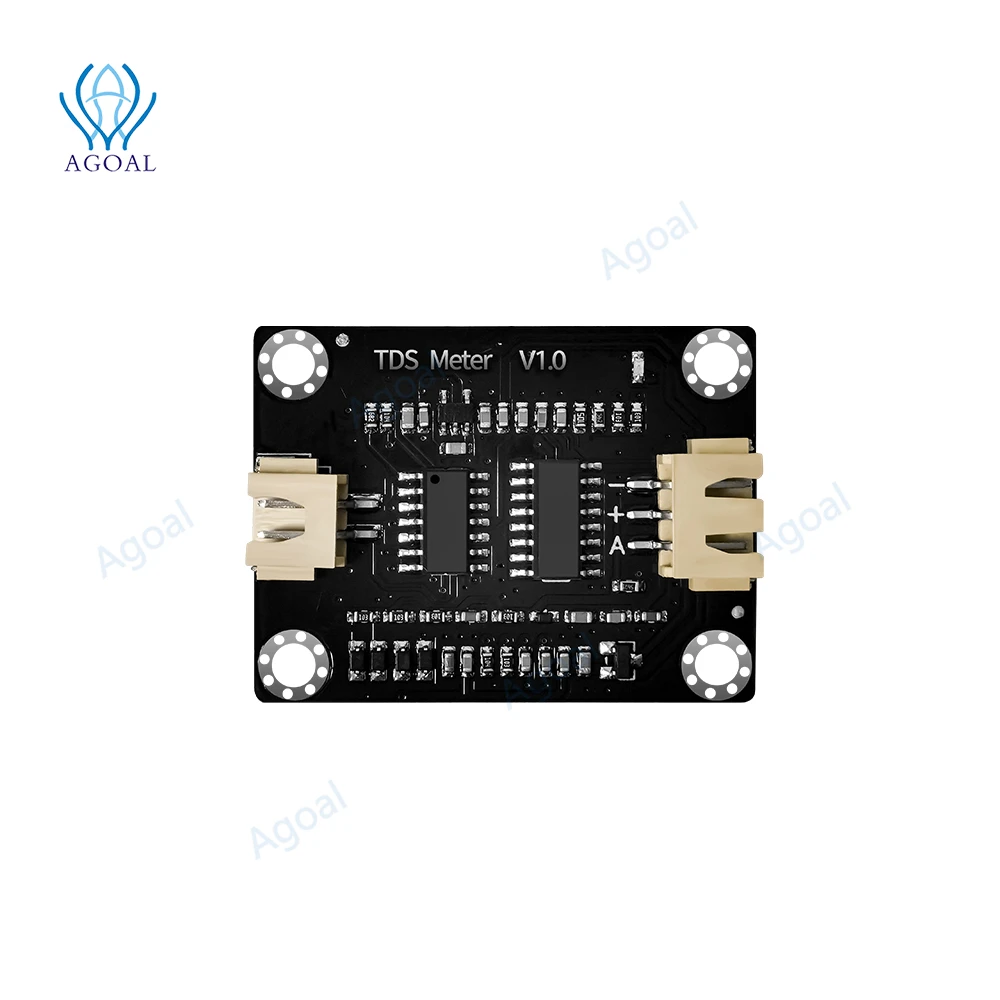

Технические характеристики:Плата адаптера сигнала:Вход напряжение: 3,3 ~ 5,5 VВыходной сигнал: 0 ~ 2,3 ВРабочий ток: 3 ~ 6 мАДиапазон измерения TDS: 0 ~ 1000ppmTDS Точность измерения: ± 10% F.S. (25 °C)Размер: 42*32 ммИнтерфейс модуля: XH2.54-3PИнтерфейс электрода: XH2.54-2PЗонд TDS:Количество зондов: 2Общая длина: 83 смИнтерфейс подключения: XH2.54-2PЦвет: белыйДругое: водонепроницаемый зонд

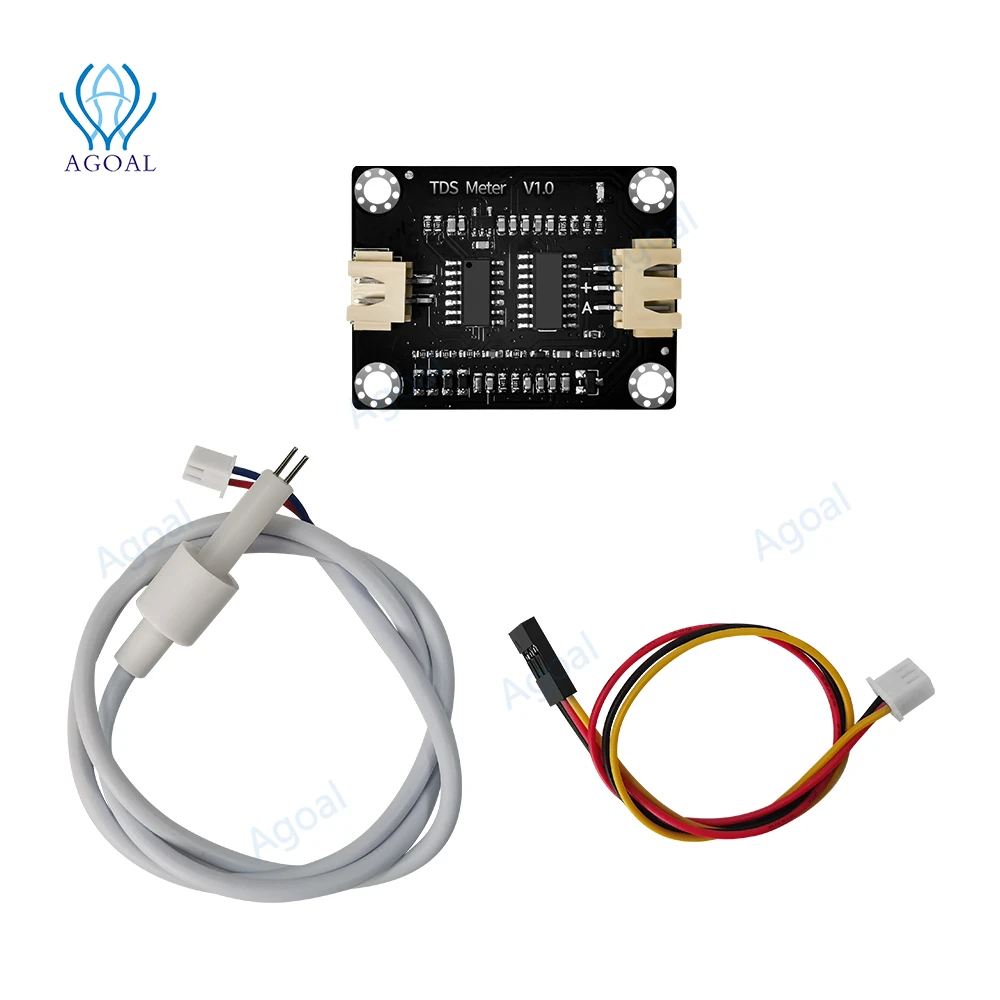

Посылка включает в себя:

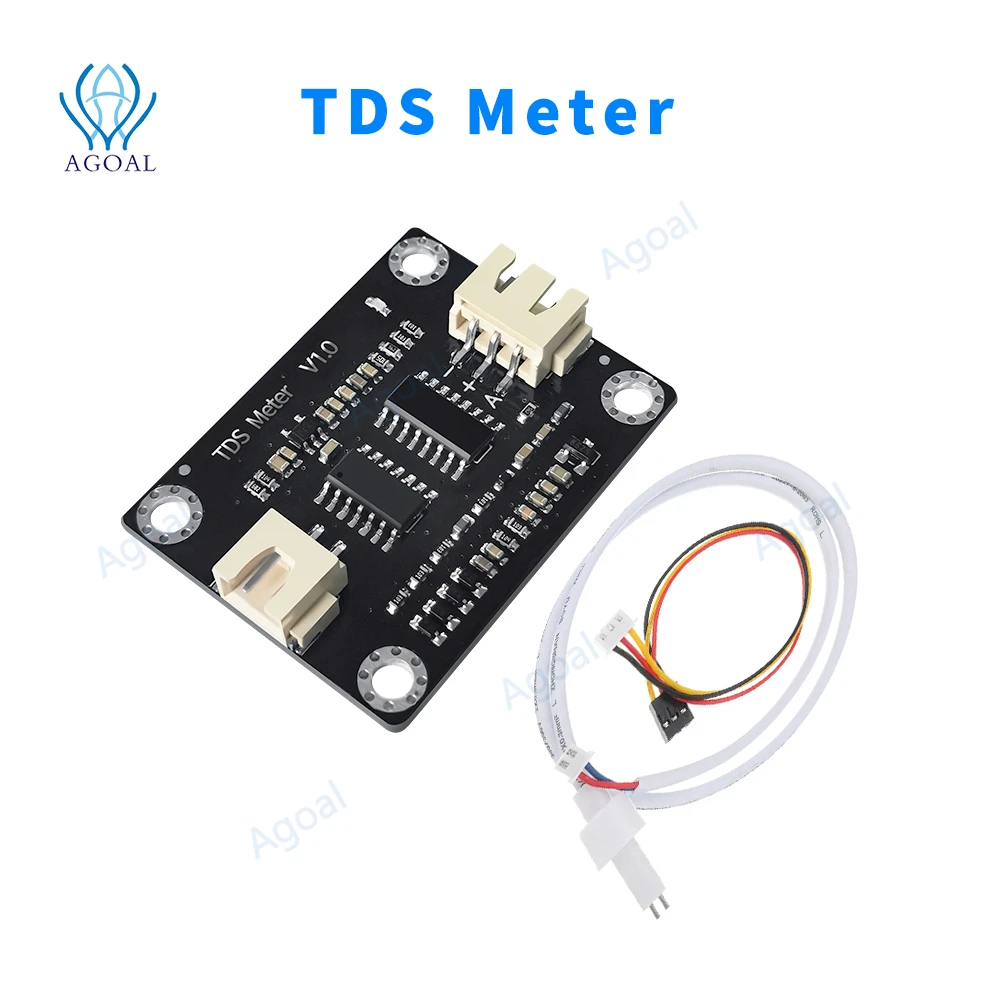

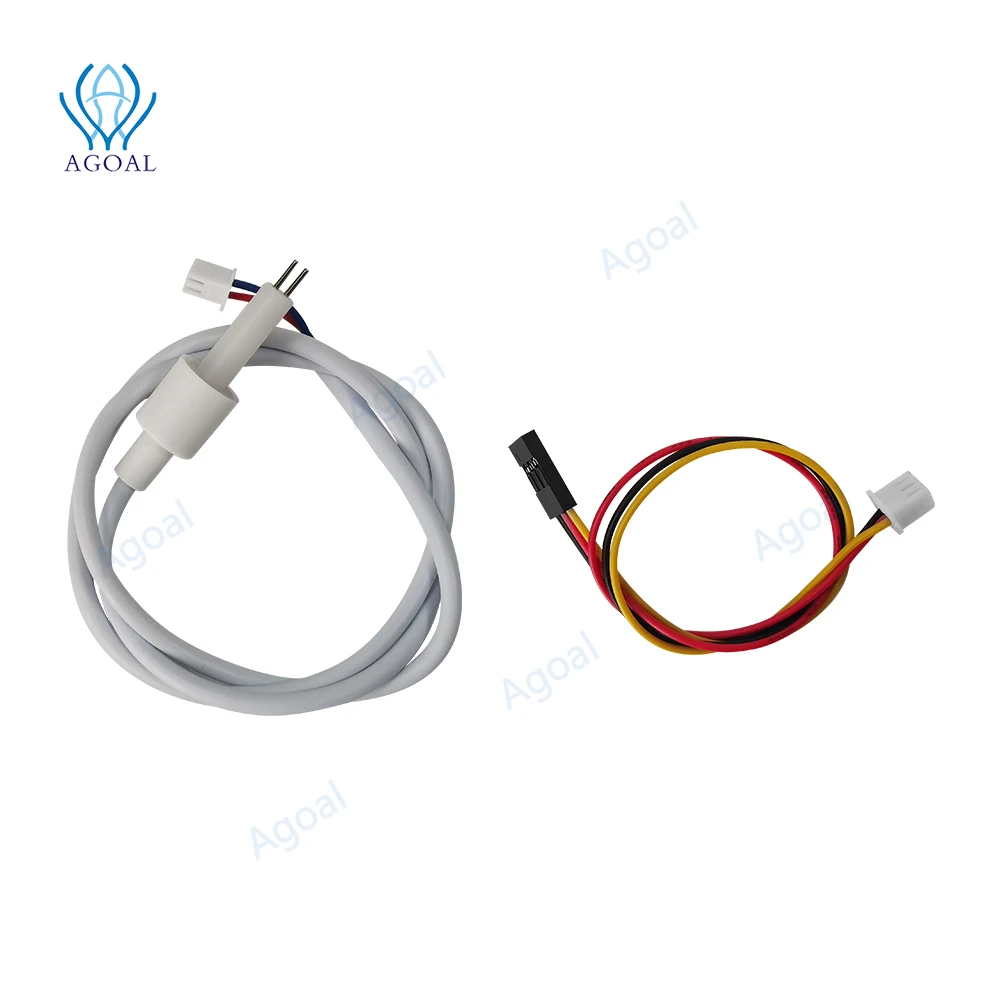

Плата адаптера сигнала TDS-1 шт.1 водонепроницаемый зонд TDS1 x аналоговый датчик линии
Исходный код:# Define TdsSensorPin A1# Определите kValue 1,8/kValue = значение калибратора TDS/измерение для получения TDS# Define VREF 5,0/Аналоговое эталонное напряжение (Вольт) ADC# Define SCOUNT 30/сумма образцаInt analogBuffer[SCOUNT]; /Сохранение аналогового значения в массиве, чтение из ADCInt analogBufferTemp[SCOUNT];Int analogBufferIndex = 0, copyIndex = 0;Средний поплавок = 0, tdsValue = 0, температура = 25;Настройка пустоты (){Серийный. Старт (115200);PinMode (TdsSensorPin, вход);}Пустая петля (){Статическая длинная аналоговая точка времени = millis();Если (millis()-Аналогичная точка времени> 40U) /каждые 40 миллисекунд, прочитайте аналоговое значение от ADC{Аналогичная точка времени = millis();Аналогичный буфер [аналог-баффер] = аналог (TdsSensorPin); /чтение аналогового значения и хранение в буфереАналог bufferindex + +;If (аналог bufferindex = SCOUNT)Аналогичный индекс = 0;}Статическая неподписанная длинная Печатающая точка времени = millis();If(millis()-printTimepoint > 800U){PrintTimepoint = millis();Для (copyIndex = 0;copyIndexАналогичный buffertemp [copyIndex]= аналогичный буфер [copyIndex];Среднее напряжение = getmedianmum (аналог buffertemp, SCOUNT) * (поплавок) VREF/1024,0;/чтение аналогового значения более стабильное по среднему алгоритму фильтрации и преобразование в значение напряженияКоэффициент компенсации поплавка = 1,0 + 0,02 * (температура-25,0); /Формула компенсации температуры: fFinalResult(25 ^ C) = fFinalResult (ток)/(1,0 + 0,02 *(fTP-25.0);Поплавок компенсирующий волатge = averageVoltage/компенсирующий коэффициент;/компенсация температурыTdsValue = (133,42 * компенсативная сила * компенсаторная сила-255,86 * компенсаторная сила * компенсирующая сила + 857,39 * компенсаторная сила) * 0,5 * kValue; /значение напряжения в значение tds/Серия. Печать ("напряжение:");/Серия. Печать (averageVoltage,2);/Серия. Печать ("V");Серия. Печать ("TDS значение:");Серия. Печать (tdsValue,0);Серия. println("ppm");}}Int getmedianum (int bArray[], int iFilterLen){Int bTab[iFilterLen];Для (байт i = 0; iBTab [i] = bArray[i];Int i, j, bTemp;Для (j = 0; j < iFilterLen - 1; j + +){Для (i = 0; i < iFilterLen - j - 1; i + +){Если (bTab[i] > bTab[i + 1]){BTemp = bTab[i];BTab [i] = bTab[i + 1];BTab [i + 1] = bTemp;}}}If (iFilterLen & 1) > 0)BTemp = bTab[(iFilterLen - 1) / 2];ЕщеBTemp = (bTab[iFilterLen / 2] + bTab[iFilterLen / 2 - 1]) / 2;Возврат bTemp;}Фото подключения для справкиФото продукта
