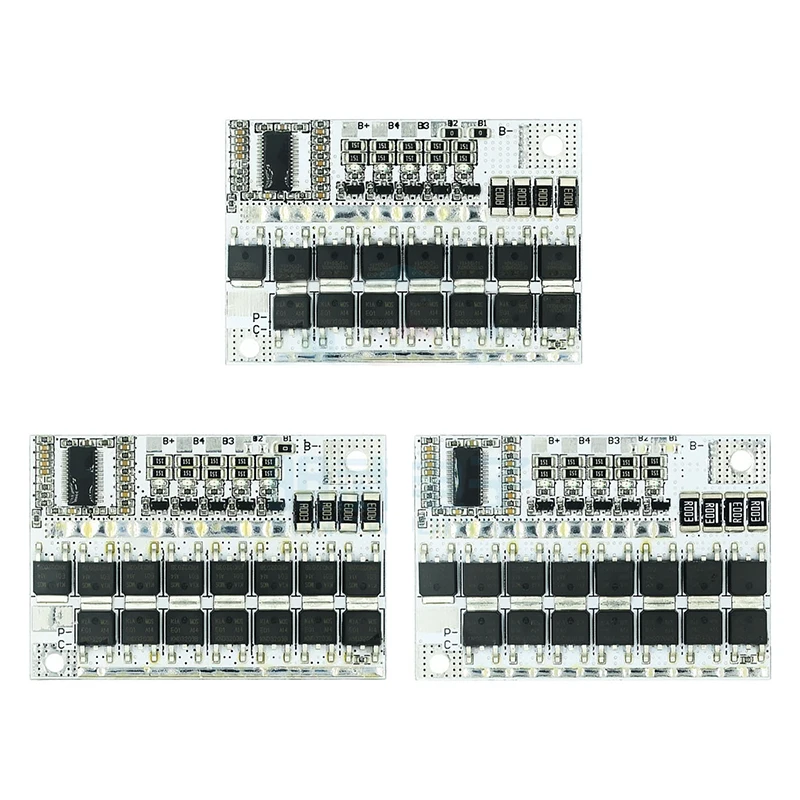

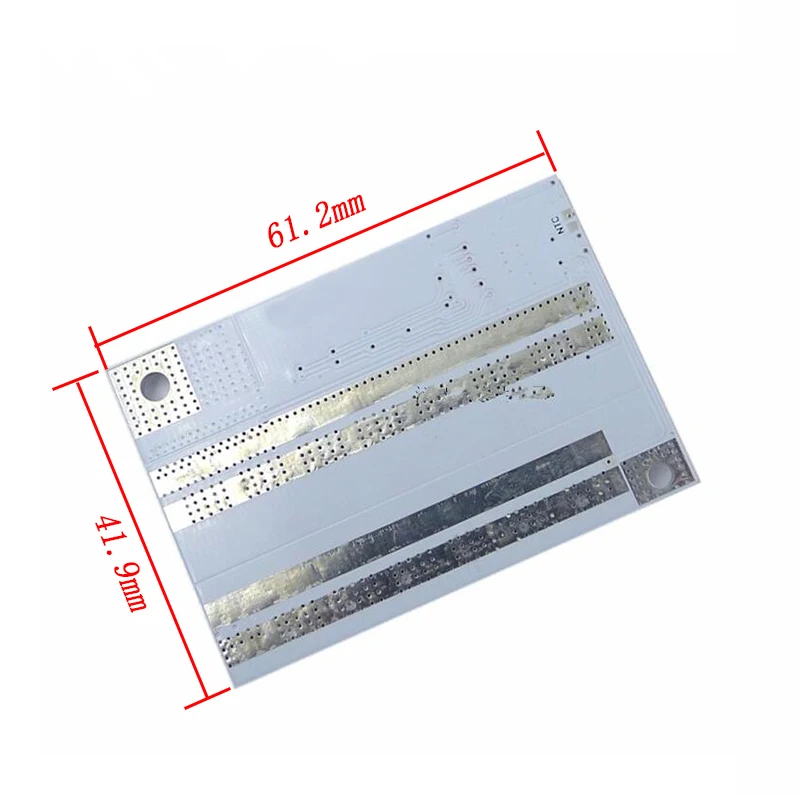

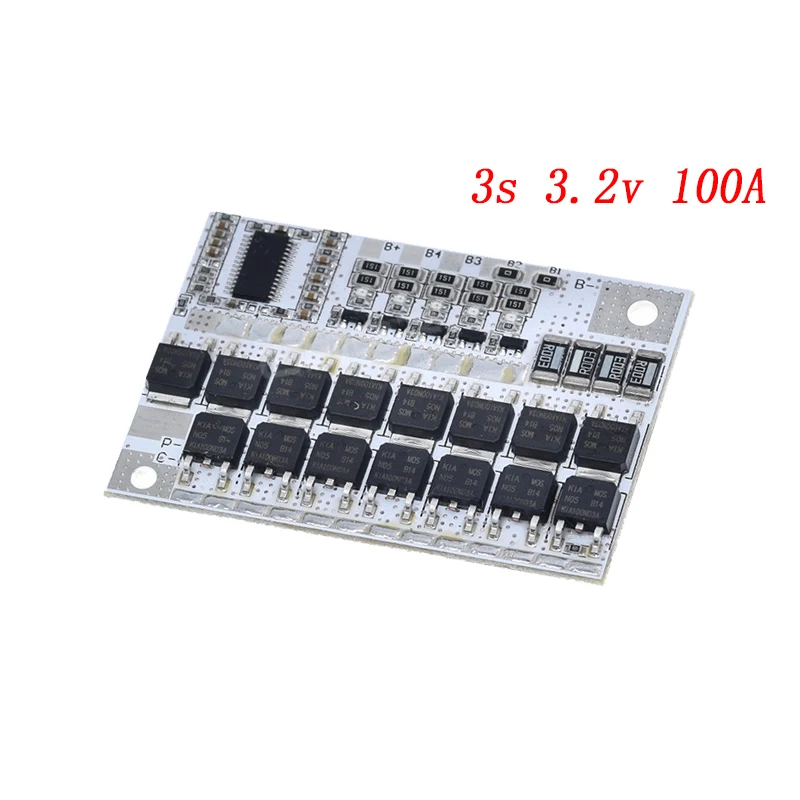

Практическое руководство:
Выходной ток: отдельный порт 80A; Тот же порт 60A

Примечание: литиевые батареи должны заряжаться специальными зарядными устройствами для литиевых батарей. Не используйте свинцово-кислотные Зарядные устройства. Свинцово-кислотная зарядка может привести к высоковольтному поломке защитной платы MOS трубки, в результате чего плата защиты будет перезаряжена и не защищена.

(1) 3-строка сплит-порт метод подключения (обратите внимание на 3-х нитка сплит-порт монтажную схему)
① Подключите 3 аккумуляторных блока в серии в соответствии с подключением аккумулятора в 3-струнной схеме подключения разъемов.
②Подключите отрицательный полюс зарядного устройства к защитной плате C и Подключите отрицательный полюс нагрузки к P-.
③ Подключите положительные полюсы зарядного устройства и нагрузку к положительным полюсам трех струн батарей.
④Обратитесь к схеме проводки с разделенным портом трех серий и используйте три провода для подключения положительных полюсов трех аккумуляторов к B +, B4 и B3 последовательно.

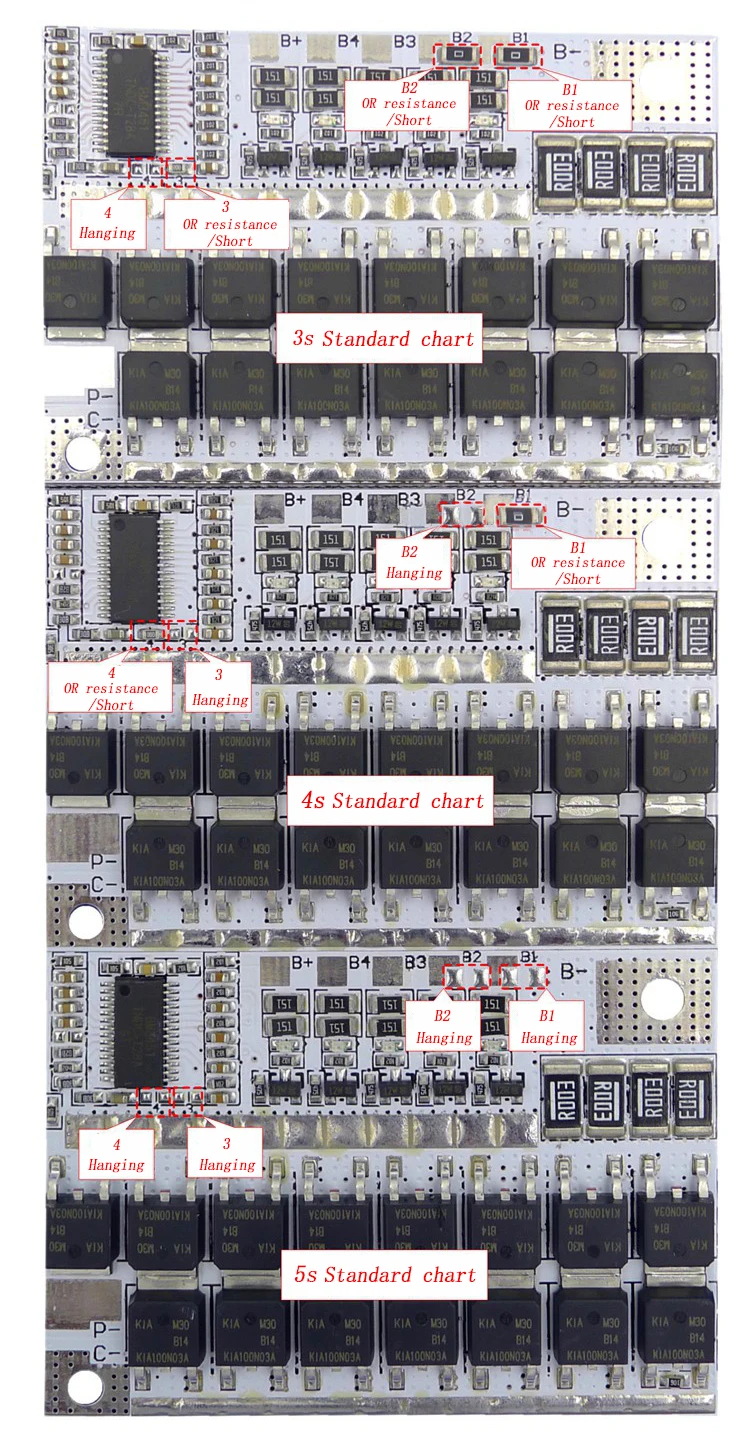

⑤Подключите отрицательные полюсы трех батарей к B-. B1, B2 и B-коротки.
⑥After все подключены провода в соответствии с 3-х нитка сплит-порт монтажную схему и проверен на правильность, они может использоваться только после того, как убедимся что то, что они указаны верно.
⑦Во время использования, когда светильник индикатора на защитной плате включен, это означает, что соответствующий аккумулятор находится в сбалансированном рабочем состоянии (т. Е. В это время аккумулятор не сбалансирован).

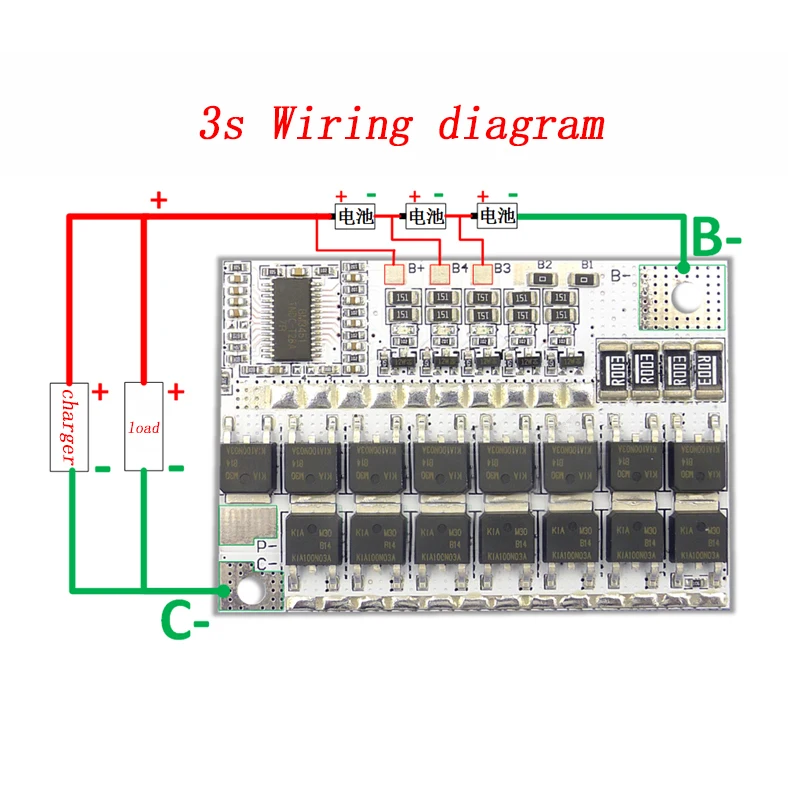

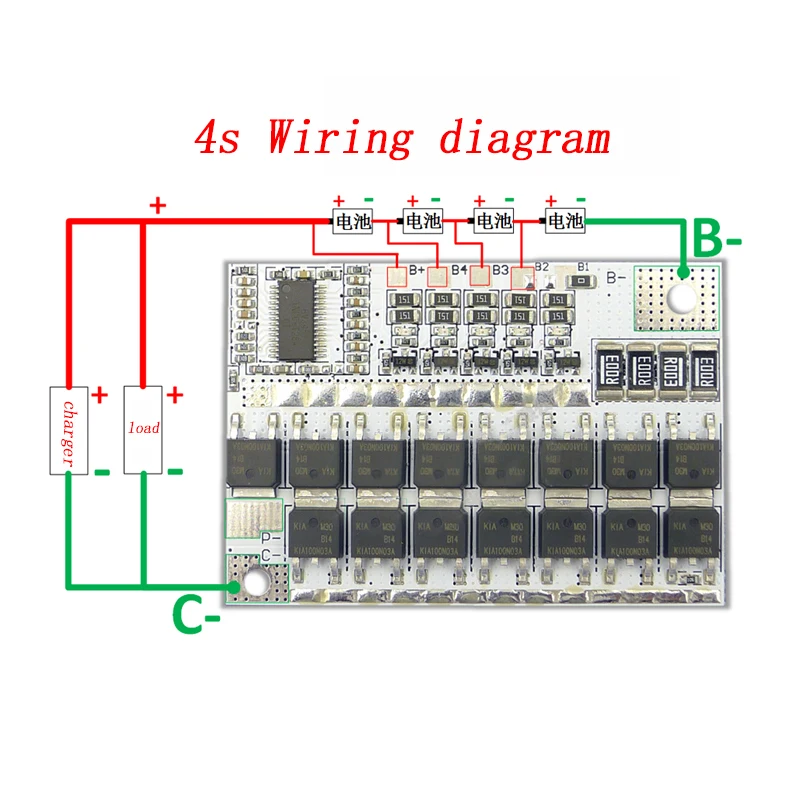

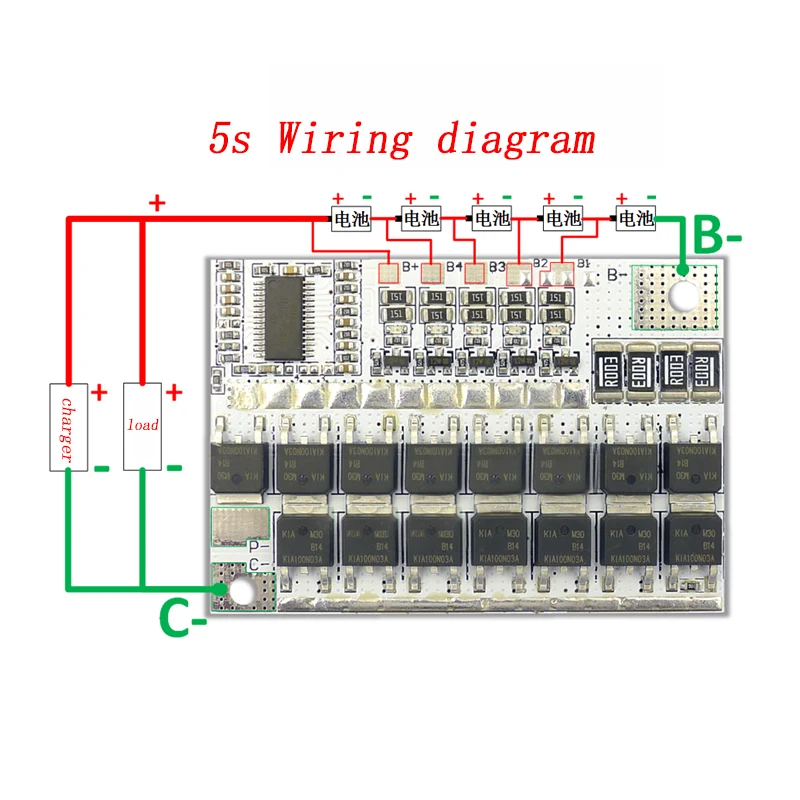

(2) метод проводки 3 серии с тем же портом (см. Схему проводки 3 серии с тем же портом)
① Подключите 3 аккумуляторных блока в серии в соответствии с методом подключения аккумулятора в схеме подключения 3 серии.
②Подключите отрицательный полюс зарядного устройства и отрицательный полюс нагрузки к c-, и оставьте P-не подключен.
③ Подключите положительные полюсы зарядного устройства и нагрузку к положительным полюсам трех струн батарей.
④См. Схему проводки трех струн с одинаковым портом, используйте три провода для подключения положительных полюсов трех аккумуляторов к B +, B4 и B3 последовательно.
⑤Подключите отрицательные полюсы трех батарей к B-. B1, B2 и B-коротки.
⑥После того, как все провода подключены в соответствии с трехструнной схемой проводки одного порта и проверьте, правильно ли они, их можно использовать только после подтверждения правильности.
⑦Во время использования, когда светильник индикатора на защитной плате включен, это означает, что соответствующий аккумулятор находится в сбалансированном рабочем состоянии (т. Е. В это время аккумулятор не сбалансирован).
