Горячая продажа 300 Вт Сетка галстук инвертор конвертер DC22V-60V к AC110V

Спецификация:

300 Вт сетевой инвертор с широким напряжением

Подробности:

  Руководство пользователя:

Функция системы

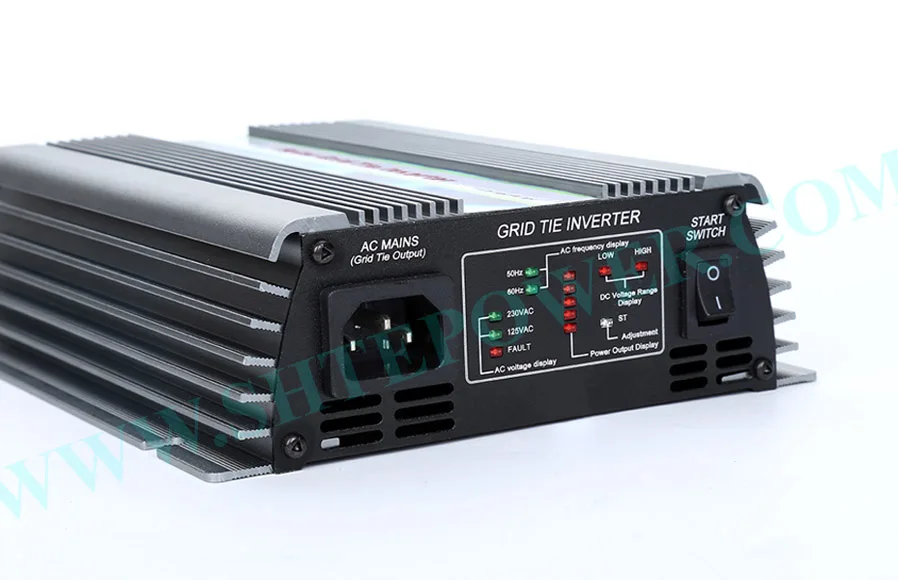

Функция отображения

1.Дисплей напряжения переменного тока

Когда светодиод 125 В переменного тока горит, это означает, что выход переменного тока 125 В.

Когда светодиод 230 В переменного тока горит, это означает, что выход переменного тока 230 В.

2.Дисплей отключения

Когда индикатор неисправности загорится, это означает, что нет электричества или выход выходит из строя, и инвертор перезагружается.

3.Отображение мощности

Выходная мощность светодиода: 5 красных светодиодов освещают по очереди, чем быстрее свет перемещается, тем больше выходная мощность.

4.Дисплей частоты переменного тока

Когда светодиод 50 Гц горит, это означает, что входная частота 50 Гц.

Когда светодиод 60 Гц загорится, это означает, что входная частота 60 Гц.

5.Дисплей перенапряжения постоянного тока

Когда индикатор неисправности и светодиод «HIGH» загораются, это означает, что вход постоянного тока превышает 62 В постоянного тока

6.Дисплей низкого напряжения постоянного тока

Когда индикатор неисправности и светодиод «LOW» загораются, это означает, что вход постоянного тока низкий 22VDC.

7.Дисплей регулировки мощности

1) Когда светодиод «ST» мигает, это означает, что мощность находится в регулируемом состоянии.

А. Когда “ST” LED и “HIGH” LED загораются, это означает, что мощность увеличивается.

B. Когда светодиод «ST» и «LOW» загораются, это означает, что мощность уменьшается.

2) Когда светодиод ST долгое время, означает, что питание заблокировано, и инвертор работает.

6-сортный поиск мощности

1.В пасмурную погоду выходной ток солнечной батареи чрезвычайно мал, тогда инвертор автоматически откроет 6-ти ранговую функцию поиска мощности.

2.Программа может автоматически открывать регулировку мощности в течение 6 раз.

3.Текущее направление может регулироваться от максимального до минимального.

4.В процессе автоматической регулировки мы увидим мигающий низкий свет. и мощность будет удерживаться в качестве исходной точки, от 0 до максимальной выходной мощности, и он будет перезагружаться не более 6 раз, а затем заблокирован в максимальной мощности, длинная яркая лампа ST.

5.Для 6-grade power search требуется 10 минут.

Широкий вход напряжения (22-60VDC)

Обеспечивает широкий вход напряжения.

1.Входное напряжение постоянного тока: 22-60VDC

2.Преобразование переменного напряжения второго уровня

Высокочастотная двусторонняя и односторонняя сетевая функция

1.Высокая частота прямой модуляции, AC полуволны синтеза

2.Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить передачу переменного тока.

3.Односторонняя сетка означает: нагрузка потребляется напрямую. И запрещен обратный ток переменного тока.

Виды функций выходного сигнала частоты.

Он может применяться к частоте 50 Гц и 60 Гц переменного тока.

Частотный диапазон: 45 Гц ~ 53 Гц/55 Гц ~ 63 Гц

Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT динамического перепада давления, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

1.Дифференциальный тип давления MPPT: точность 0,1 В

2.Блокировка питания: 10 Вт (выход переменного тока)

AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

1.Переменный фазовый сдвиг: <1%

2.Защита от превышения нуля: 0,2 В переменного тока

3.Переключение переменного тока: 50 Гц/60 Гц

Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

1.Синтез модуляции: полуволна и синтез модуляции полного моста (100 Гц/120 Гц)

2.Синтетический способ: MOSFET full-bridge

3.Высокая частота: 50 кГц

Выход чистой синусоидальной волны

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

1.Форма выходного сигнала: принять дополнительный ШИМ для push-pull чистой синусоидальной волны.

2.Генерирование означает: Повышение-режим SPWM

Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно.

1.Точка выборки яркости: точка выборки мощности

2.Высокая точность AD выборки: интегральный AD метод выборки

Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

Блокировка питания: самая большая точка выборки MPPT.

Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

Постоянный ток, Постоянная мощность

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Автоматически выключается, когда выходная мощность неисправности

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

Предельная защита тока

Предел тока

Стек несколько машин

Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

Высокочастотный высокий коэффициент конверсии

Адаптация высокочастотного преобразователя, выход более эффективный.

Максимальное отслеживание точки питания (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

MPPT обеспечивает короткое отслеживание точки максимальной мощности. Это означает, что контроллер может ощущать напряжение солнечных панелей вовремя, и может отслеживать самое высокое напряжение и ток (VI). Затем сделал сброс инвертора в энергосистему с самой высокой эффективностью.

Пиковое напряжение (Vpp) солнечных панелей составляет около 19,5 в, когда он находится на заводе. И температура окружающей среды 25 ° C. Причина установки этой температуры (интересно, что отличается от субъективного воображения, мы, обычные люди, вывод может удивить нас) заключается в том, что когда погода очень жаркая, пиковое напряжение солнечных панелей снизится до 17,5 В в холодную погоду, пиковое напряжение может достигать 20,8 в.

Теперь мы возвращаемся, чтобы контрастировать разницу MPPT солнечной энергии инвертора и традиционного инвертора. Традиционный солнечный инвертор немного похож на ручную коробку передач. Когда скорость двигателя увеличивается, в то время как передача передач не увеличивается одновременно, это определенно повлияет на скорость автомобиля. Для традиционного инвертора, параметр выходной мощности установлен на заводе. Ему нравится, что автомобиль был установлен на фиксированной 1 шестерне, независимо от того, насколько мощно вы топаете ускоритель, скорость автомобиля ограничена. Хотя функция MPPT будет отличаться, она будет автоматически. Он будет автоматически регулировать шестерни в соответствии со скоростью двигателя, так что он может сделать автомобили в большинстве передач в разумной эффективности стандартной эксплуатации. Это означает, что контроллер MPPT может отслеживать максимальную точку мощности солнечных панелей в режиме реального времени, а затем выразить самую большую эффективность солнечных панелей. Чем выше напряжение, тем больше мощность может быть выведена через MPPT. Таким образом, повышает эффективность зарядки. Теоретически, используя MPPT, эффективность может быть увеличена на 50% по сравнению с традиционным инвертором. Но из-за воздействия окружающей среды и различных вокруг потерь энергии, конечная эффективность может улучшить 20%-30% в соответствии с нашим фактическим испытанием.

Руководство пользователя

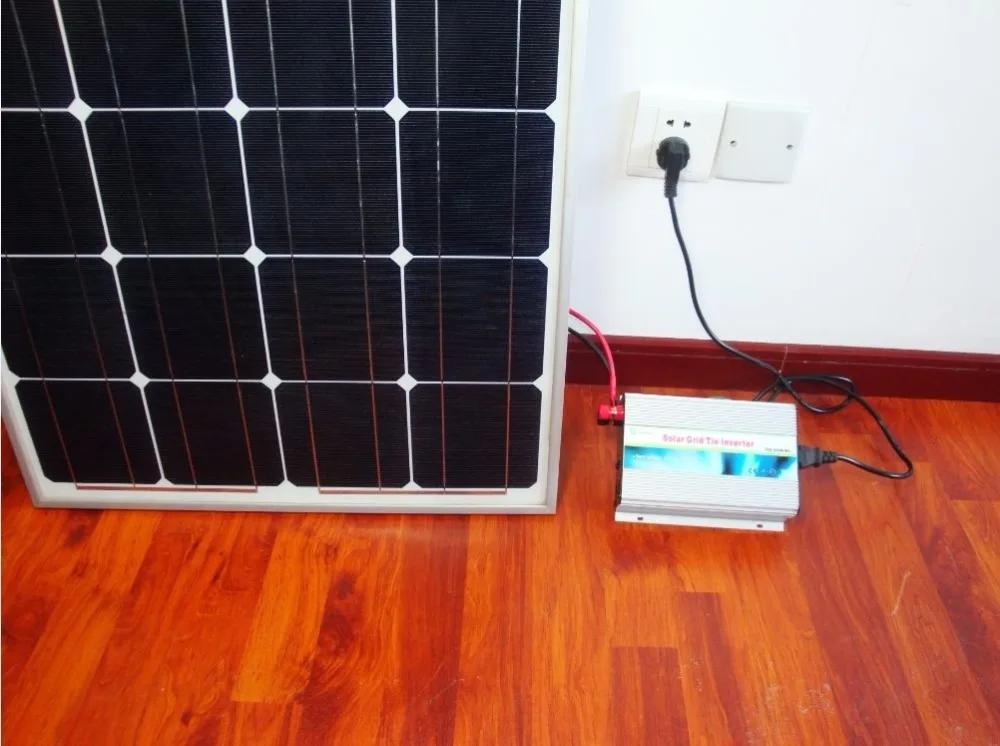

1.Установочное соединение

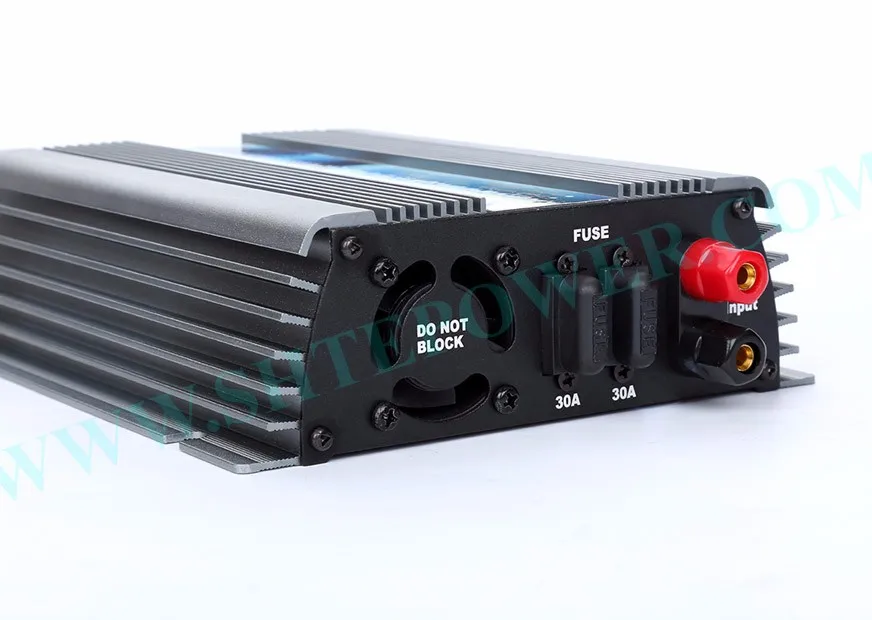

1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1

2.Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3-футовой розеткой и другой стороной шнура переменного тока для домашнего 3-контактного выхода переменного тока. Показано на рис. 2.

Рис. 2

3. Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.

3.Использование стека

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Рисунок 6

4.Вход и выход

1. Входное напряжение постоянного тока

Диапазон входного напряжения: 22 в до 60 в

Солнечная панель: рекомендуется использовать мощность более 30 Вт.

A. Эталонное напряжение-солнечная панель 18 в. Предлагаем использовать две части солнечной панели в серии.

B. Эталонное напряжение-36V's солнечная панель.

C. Эталонное напряжение-это солнечная панель 48 В.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

Ветряная Турбина: Номинальное напряжение 24 В постоянного тока, максимальное напряжение 48 В постоянного тока.

2. Выход переменного тока:

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 180в-260в, 50Гц

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90в-140в, 60Гц

Примечания

--- Непрофессионалы не разбираются. Только квалифицированный персонал может отремонтировать этот продукт.

--- Пожалуйста, установите инвертор в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать перегрева инвертора и очистить вокруг огнеопасных и взрывоопасных материалов.

--- При использовании этого продукта Избегайте прикосновения детей, игр, чтобы избежать электрического удара.

--- Рекомендуемый максимальный вход постоянного тока 4AWG кабель способен обрабатывать более 50А размера кабеля.

--- Оптимальная длина входной линии постоянного тока 8 м или меньше, длинный кабель позволит солнечным панелям к инвертору

Падение напряжения постоянного тока, вызванное износом.

--- Подключен к розетке питания для обеспечения переменного тока.

--- Подключенные солнечные панели, батареи или ветряные генераторы DC вход DC кабель питания.

--- Предлагаемая ветряная электростанция с собственным контроллером заряда и сбросом нагрузки.

Аксессуары для продукта

Один стандартный провод переменного тока

     Одно руководство пользователя

TДобро пожаловать в наш магазин и закажите нашу продукцию! При оформлении заказа, пожалуйста, обратите внимание на следующее:

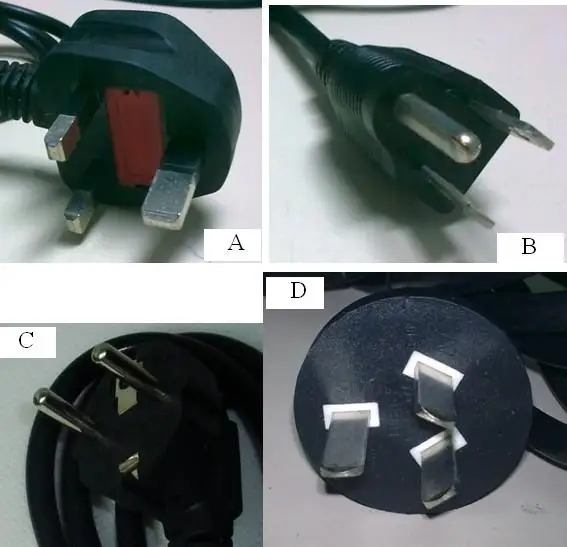

1. пожалуйста, оставьте нам точное Входное напряжение (DC 12 V или 24 V) и выходное напряжение (AC100V или 110 V или 120 V или 220 V или 230 V или 240 V), частота (50 Гц или 60 Гц) и штепсельная вилка (A или B или C или D), чтобы мы могли отправить вам идеальные продукты.

2. Пожалуйста, оставьте четкую информацию о доставке, специально для номера телефона и контактного имени.

 Внимание:

1. Если ваш адрес удален DHL или FedEx, мы отправим другой экспресс-почтой

2. мы можем снизить некоторые цены за меньшую таможенную пошлину при доставке, пожалуйста, оставьте стоимость продукта, который вы хотите, чтобы мы декларировали, в противном случае, мы объявим По нашему опыту; и мы не будем нести высокую стоимость тарифа, покупатель должен нести reponsibility самостоятельно.

3. Клиенты из Бразилии, пожалуйста, должны оставить номер CPF или номер CNPJ, в противном случае, транспортная компания откажется от транспортировки;

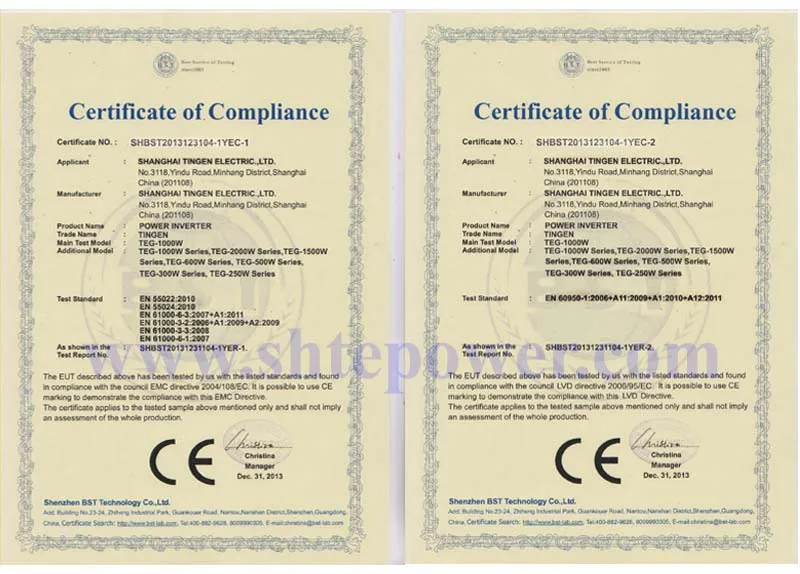

Сертификаты
