Характеристики
3 оси Nema 23 шаговый двигатель 425oz-in и драйвер 4.2A 128 микроступенчатая мельница
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 0.98 руб. | 0.21 руб. | 0 руб. |
| Feb-19-2026 | 0.18 руб. | 0.17 руб. | 0 руб. |
| Jan-19-2026 | 0.74 руб. | 0.8 руб. | 0 руб. |
| Dec-19-2025 | 0.66 руб. | 0.41 руб. | 0 руб. |
| Nov-19-2025 | 0.22 руб. | 0.79 руб. | 0 руб. |
| Oct-19-2025 | 0.88 руб. | 0.25 руб. | 0 руб. |
| Sep-19-2025 | 0.71 руб. | 0.82 руб. | 0 руб. |
| Aug-19-2025 | 0.76 руб. | 0.72 руб. | 0 руб. |
| Jul-19-2025 | 0.55 руб. | 0.56 руб. | 0 руб. |
Описание товара

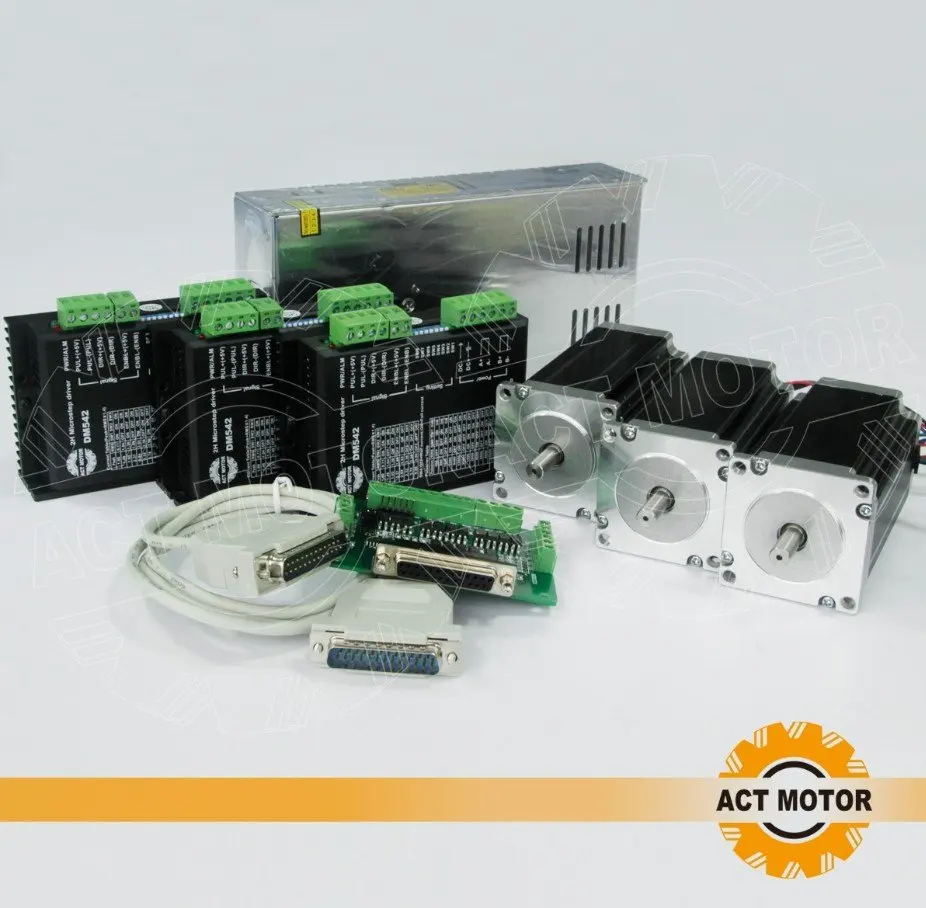

3 оси Nema 23 одиночный вал шаговый двигатель 425 oz & драйвер DM542 CNC
Товар включает в себя:

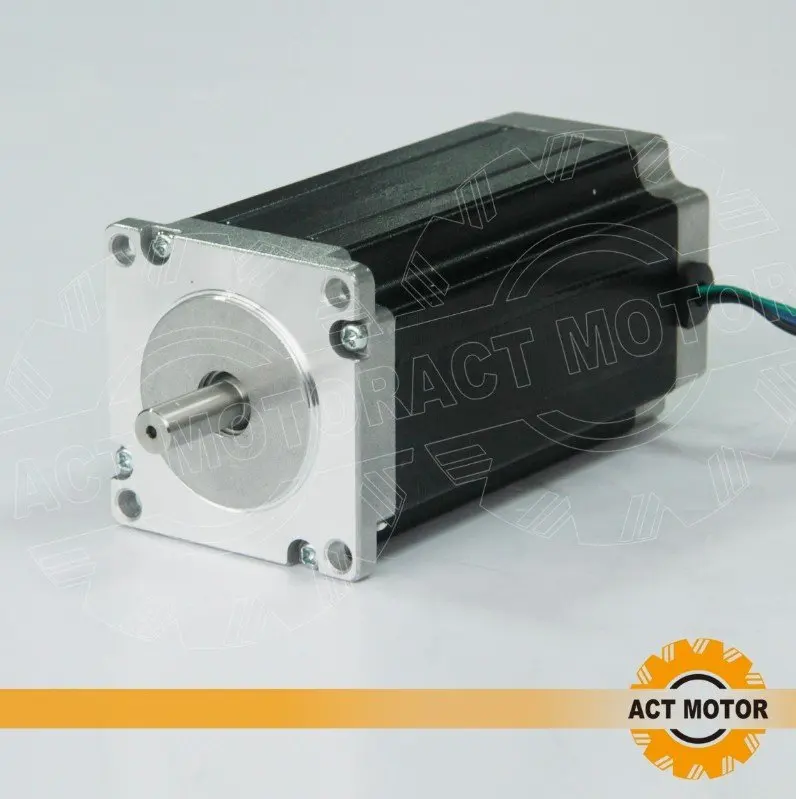

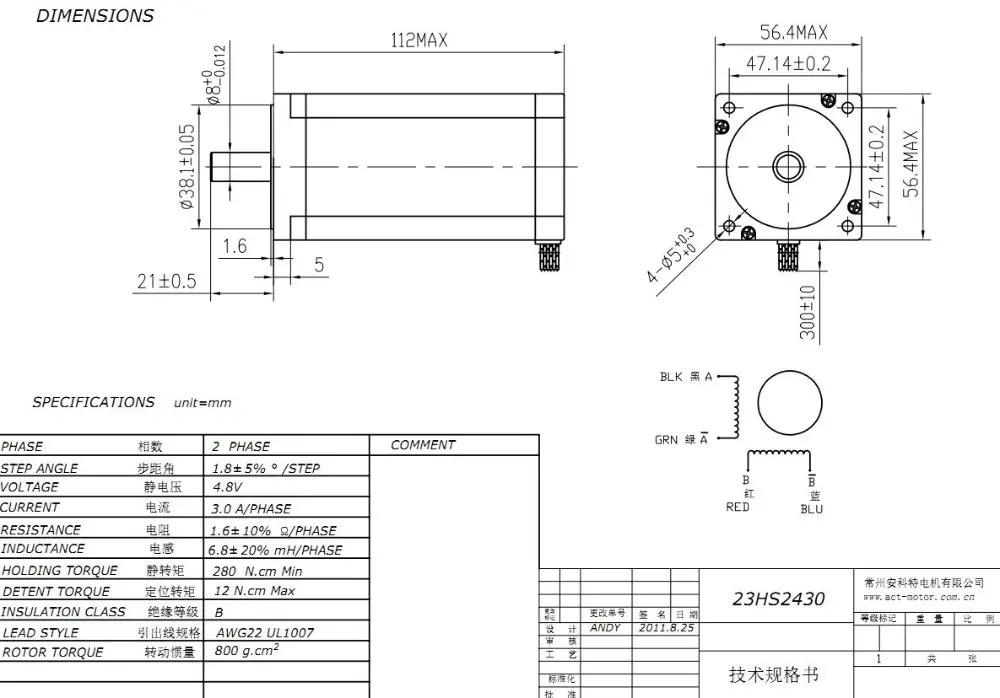

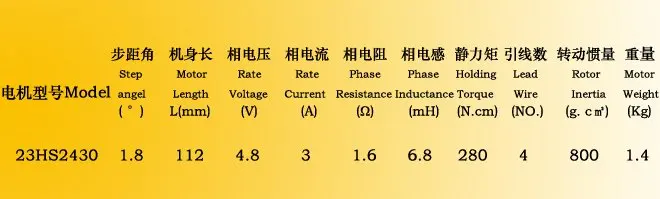

3 шт. Nema23 шаговый двигатель 425 oz. in сОдиночный вал. Длина оси 21 мм, диаметр оси 8 мм
3 шт. драйвер DM542 18-50VDC, пиковый ток 4.2A, 128 микрошаг
1 шт. источник питания 350 Вт, 36 В

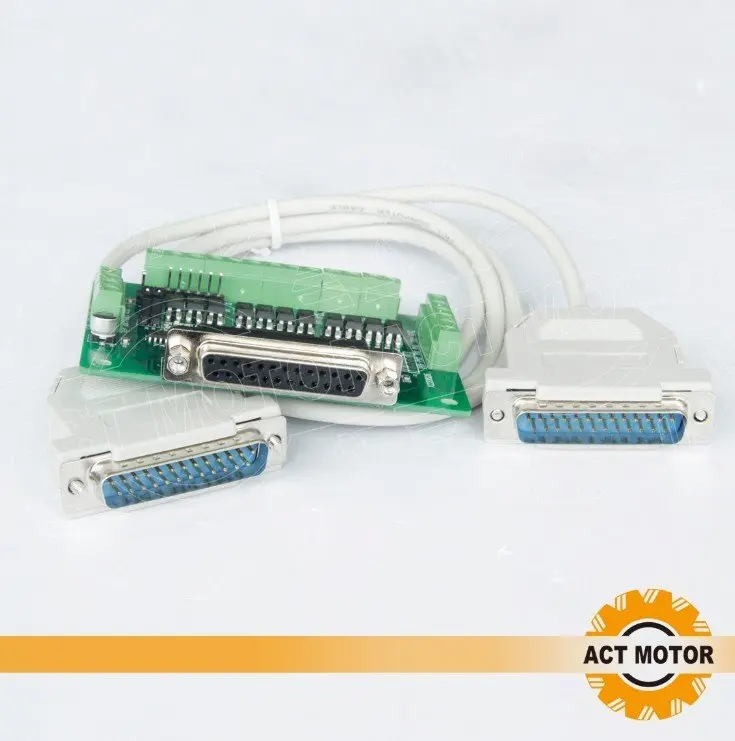

1 шт. 6-осевая доска brekaout и 1 шт. параллельный кабель

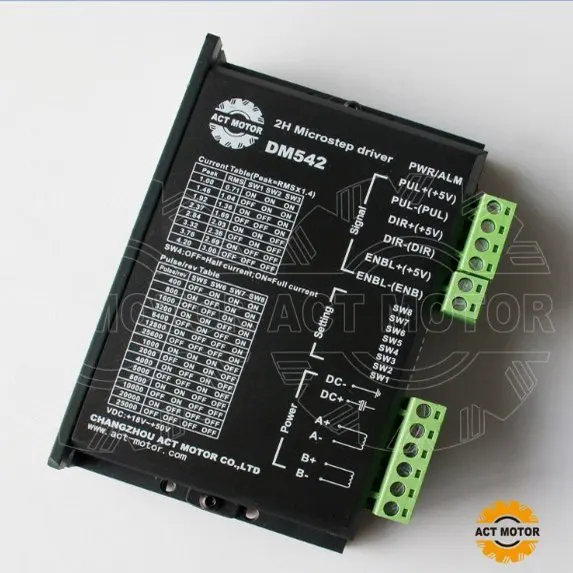

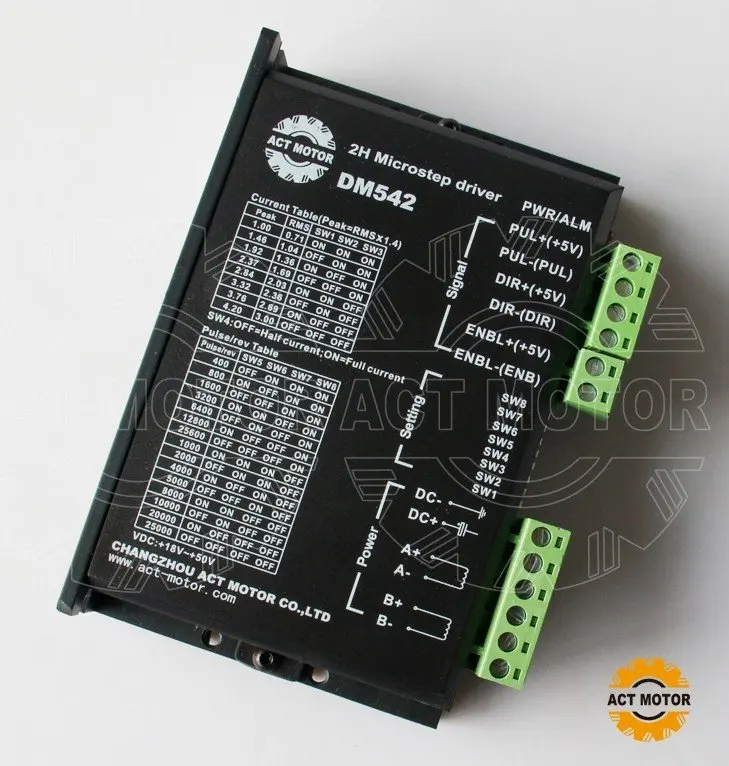

Руководство по 2-фазному гибридному шаговому двигателюDM542
Введение:
DM542-это двухфазный гибридный шаговый двигатель, напряжение привода которого от24VDC до 50VDC. Он предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов С наружным диаметром 42 мм до 86 мм и током менее 4,0 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM542 работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности:
L высокая производительность, низкая цена
L среднее Управление током, 2-фазный синусоидальный выходной токовый привод
L Напряжение питания от 24VDC до 50VDC
L опто-изолированный сигнал I/O
L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания
L 15 каналов деление и автоматическое снижение холостого тока
L 8 каналов выходной фазовый ток
L автономный входной терминал команды
L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией
L высокая скорость запуска
L высокий крутящий момент при высокой скорости
Электрическая спецификация:
Входное напряжение | 24-50VDC |
Входной ток | <4A |
Выходной ток | 1.0A ~ 4.2A |
Потребление | Потребление: 80 Вт; внутреннее страхование: 6А |
Температура | Рабочая температура-10 ~ 45oc; Температура чулок-40oc ~ 70oc |
Влажность | Не конденсация, нет капель воды |
Газ | Защита от горючих газов и проводящей пыли |
Вес | 200 г |

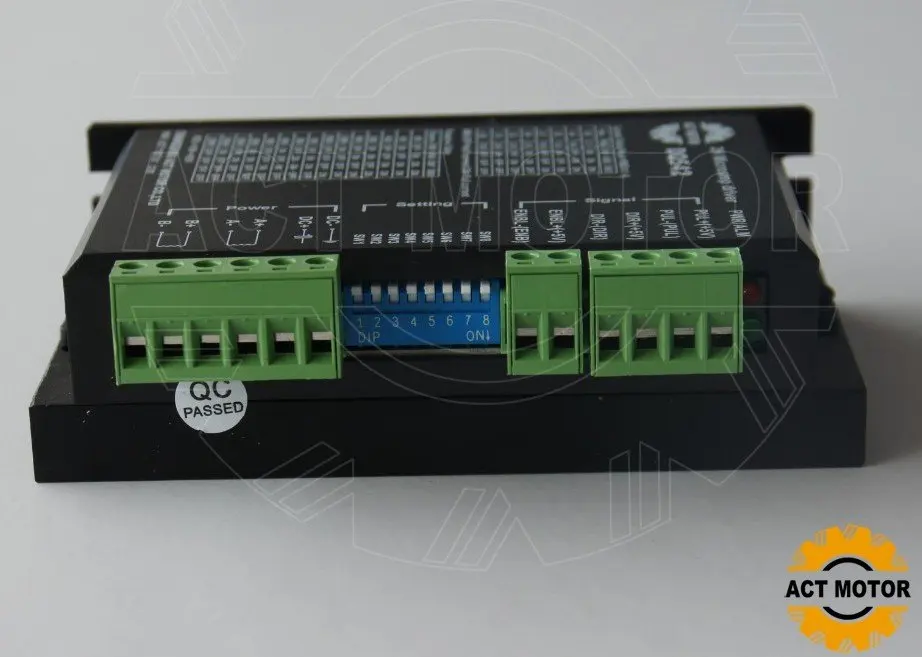

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки
Ближайший к вашему двигателю требуется ток
Выходной ток (A) | ||||
SW1 | SW2 | SW3 | Пик | RMS |
На | На | На | 1,00 | 0,71 |
Скидка | На | На | 1,46 | 1,04 |
На | Скидка | На | 1,91 | 1,36 |
Скидка | Скидка | На | 2,37 | 1,69 |
На | На | Скидка | 2,84 | 2,03 |
Скидка | На | Скидка | 3,31 | 2,36 |
На | Скидка | Скидка | 3,76 | 2,69 |
Скидка | Скидка | Скидка | 4,20 | 3,00 |
4) функция полупотока:
Функция Semi-flow заключается в том, что после 500 мс импульсов не происходит, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, который используется для предотвращения нагрева двигателя.
4. Силовые соединения
(1) + v, GND: источник питания.
+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток-5А.
(2) A + A-B + B-: Подключение 2-х фазных шаговых двигателей.
Драйвер и двухфазный гибридный шаговый двигатель используют четырехпроводное соединение, двигатель может быть подключен параллельно и серии биполярный. Что касается биполярного соединения, это более высокая производительность с высокой скоростью, но ток драйвера больше (это в 1,73 раз больше, чем ток обмотки двигателя).
Подключение в серии, ток драйвера равен заводу двигателя.
Мы отправляем товары по всему миру!

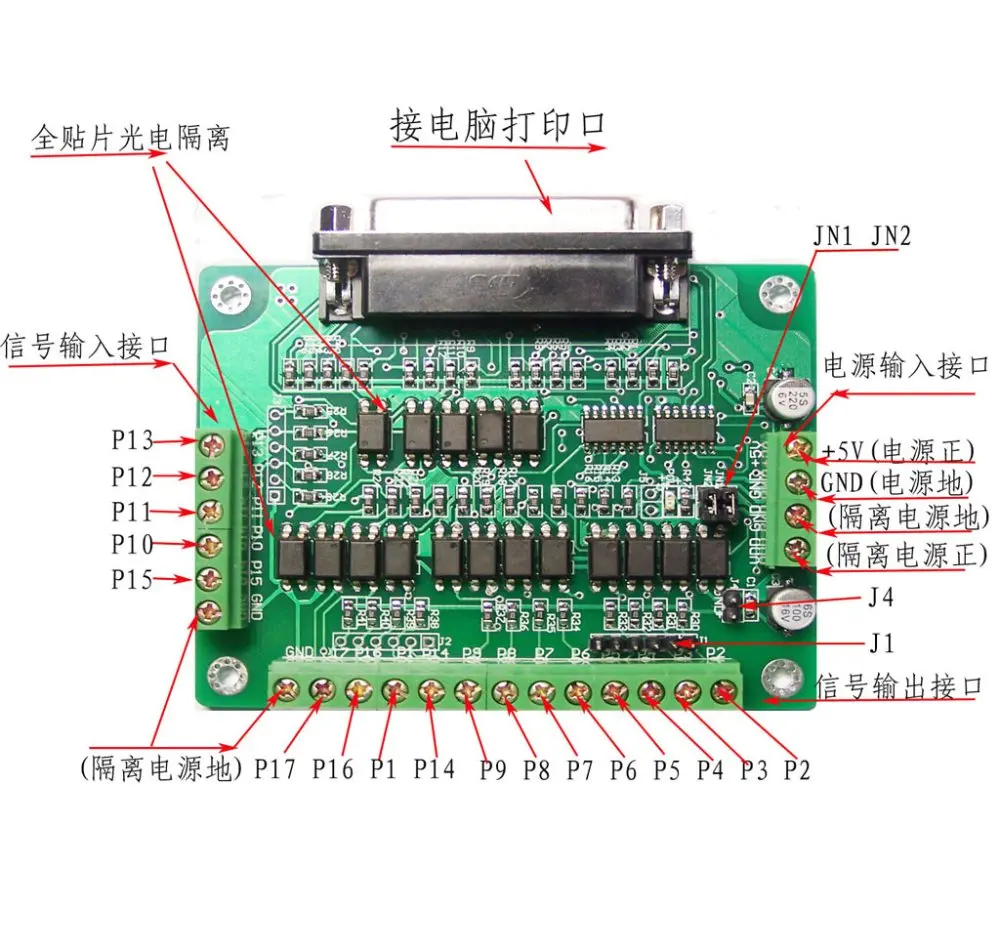

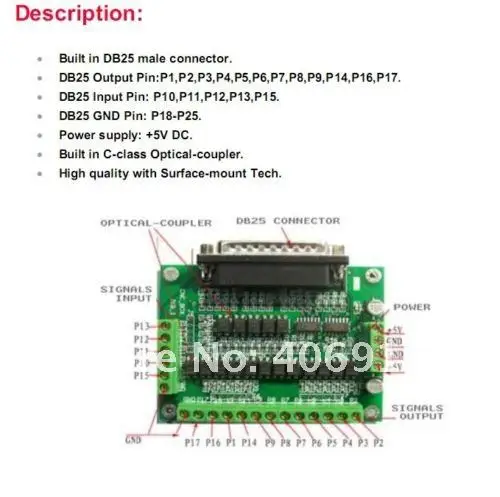

Секционная плата:
Описание:
? Встроенный разъем DB25.
? DB25 выходной штырь: P1, P2, P3, P4, P5, P6, P7, P8, P9, P14, P16, P17.
? DB25 входной штырь: P10, P11, P12, P13, P15.
? DB25 GND Pin: P18-P25.
? Источник питания: + 5 В постоянного тока.
? Встроенный оптический соединитель c-класса.
? Высокое качество с технологией поверхностного монтажа.
