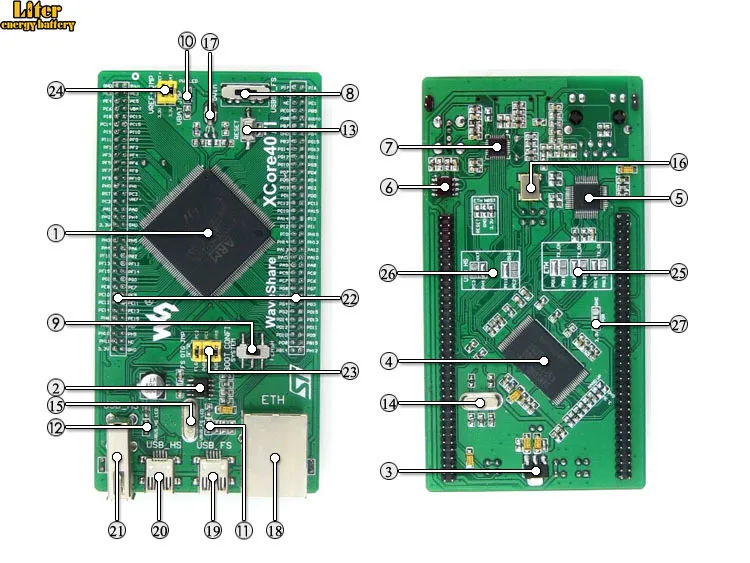

Системная плата STM32 STM32F407IGT6 MCU с IOs USB Ethernet NandFlash макетная = XCore407I (макетная STM32)

Системная плата STM32 STM32F407IGT6 MCU с IOs USB Ethernet NandFlash макетная = XCore407I (макетная STM32)

3 029,02 руб.
3 В желтая подсветка LCD1602 16x2 символов Дисплей TN/STN Modulewith KS0066 (/HD44780) драйвер в

3 В желтая подсветка LCD1602 16x2 символов Дисплей TN/STN Modulewith KS0066 (/HD44780) драйвер в

560,88 руб.
STK64 + стандарт # ATmega64A AU mega64 Atmel AVR набор для разработки стартера все расширители

STK64 + стандарт # ATmega64A AU mega64 Atmel AVR набор для разработки стартера все расширители

2 216,16 руб.
USB кабель и зарядное устройство DFRobot тест тестер качества miniLoad базовое тестовое

USB кабель и зарядное устройство DFRobot тест тестер качества miniLoad базовое тестовое

883,06 руб.
QFN32 MLP32 MLF32 QFN 32 (40) BT 0.5 02 Enplas 5x5 мм 0 5 Шаг IC тестовый ожога в гнездо с заземлением|socket

QFN32 MLP32 MLF32 QFN 32 (40) BT 0.5 02 Enplas 5x5 мм 0 5 Шаг IC тестовый ожога в гнездо с заземлением|socket

6 992,84 руб.

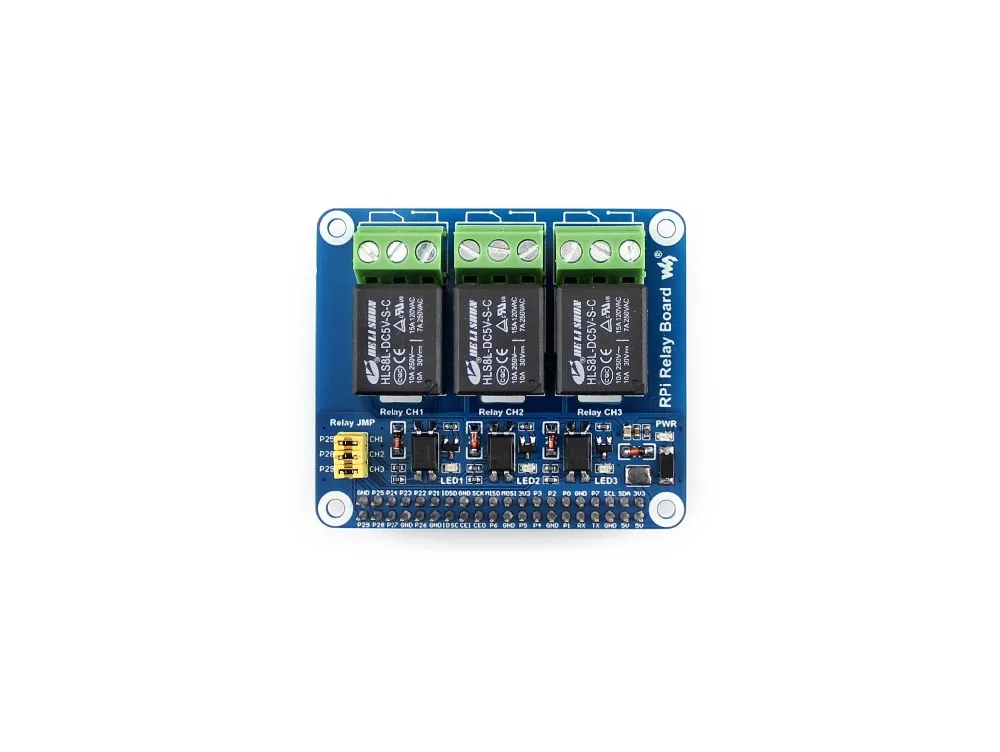

Реле/плата расширения Waveshare RPi поддерживает Raspberry Pi A +/B +/2B/3B/3B + нагрузка до 5 А 250 В

Реле/плата расширения Waveshare RPi поддерживает Raspberry Pi A +/B +/2B/3B/3B + нагрузка до 5 А 250 В

1 395,91 руб.

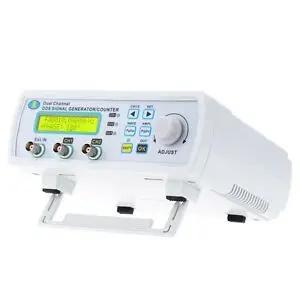

12 МГц двухканальный DDS функция генератор сигналов произвольной волны развертки +

12 МГц двухканальный DDS функция генератор сигналов произвольной волны развертки +

4 109,39 руб.
Плата STM32 STM32F407IGT6 MCU core Board с IOs USB Ethernet NandFlash Cortex M4 макетная плата = XCore407I|board mp3|board

Плата STM32 STM32F407IGT6 MCU core Board с IOs USB Ethernet NandFlash Cortex M4 макетная плата = XCore407I|board mp3|board

3 765,03 руб.
WS Development Tool Store

WS Development Tool Store

Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.

Характеристики

Системная плата XILINX FPGA для разработки Xilinx XC3S500E набор оценки + флэш память XCF04S

История изменения цены

*Текущая стоимость 2 559,78 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-19-2026 3250.77 руб. 3315.5 руб. 3282.5 руб.
Jan-19-2026 2636.13 руб. 2689.59 руб. 2662.5 руб.
Dec-19-2025 3199.84 руб. 3263.5 руб. 3231 руб.
Nov-19-2025 3173.73 руб. 3236.68 руб. 3204.5 руб.
Oct-19-2025 2533.89 руб. 2584.79 руб. 2558.5 руб.
Sep-19-2025 3122.49 руб. 3184.28 руб. 3153 руб.
Aug-19-2025 3096.95 руб. 3158.19 руб. 3127 руб.
Jul-19-2025 3071.76 руб. 3132.89 руб. 3101.5 руб.

Описание товара

Системная плата XILINX FPGA для разработки Xilinx XC3S500E набор оценки + флэш память XCF04SСистемная плата XILINX FPGA для разработки Xilinx XC3S500E набор оценки + флэш память XCF04SСистемная плата XILINX FPGA для разработки Xilinx XC3S500E набор оценки + флэш память XCF04SСистемная плата XILINX FPGA для разработки Xilinx XC3S500E набор оценки + флэш память XCF04S

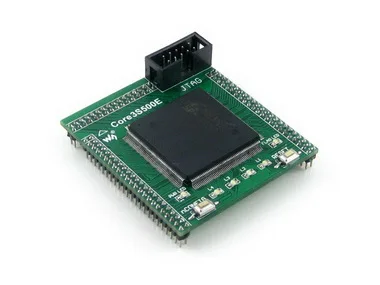

XILINX FPGA развития Основной совет Spartan-3E XC3S500E оценки комплект + XCF04S флэш Поддержка JTAG = Core3S500E

FPGA основной плате, имеет XILINX Spartan-3E чип XC3S500E на борту

Обзор

Core3S500E-это основная плата FPGA, оснащенная встроенным устройством XC3S500E, которая поддерживает более широкое использование.

  • Бортовой 1 шт. XCF04S
  • Интегрированная Базовая схема FPGA, например, цепь часов
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты I/O доступны на штырьковые наконечники
  • Встроенный интерфейс для отлаживания/программирования JTAG
  • 2,0 мм header дизайн, пригодные для подключаемые в вашем приложении системы

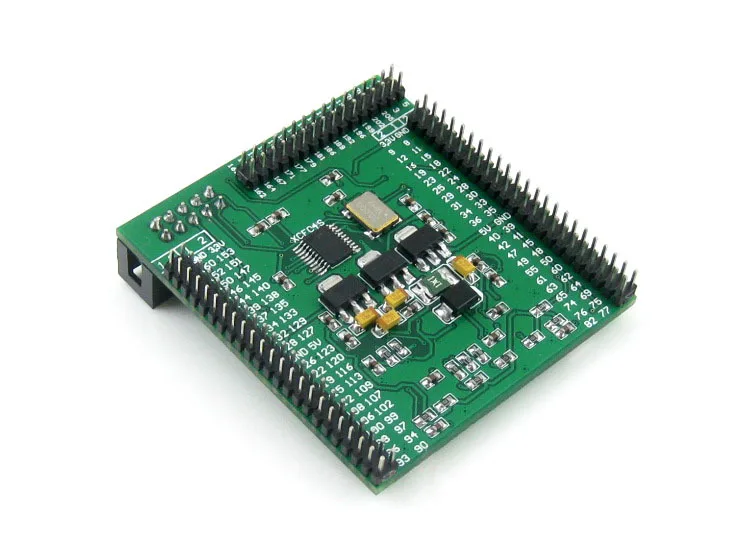

Что на плате

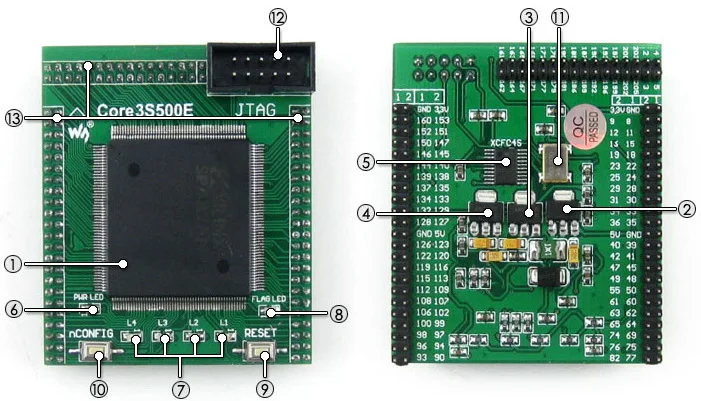

XC3S500E core board on board resource

  1. XC3S500E:XILINX Spartan-3E FPGA устройства и представляют собой:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V ~ 3,3 V
    • Посылка:QFP208
    • I/Os:116
    • LEs:500K
    • Оперативная память:360kb
    • DCMs: 4
    • Исправление/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. XCF04S,Встроенная память серии FLASH, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. FPGA инициализации индикатора
  9. Кнопка сброса
  10. Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  11. Осциллятор с активным кристаллом, 50 м
  12. JTAG интерфейс:Для гайки/программирования
  13. Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения

Фото

Примечание:
Core3S500E обеспечивает интерфейс для JTAG, но не интегрирует какую-либо функцию, необходим локатор.

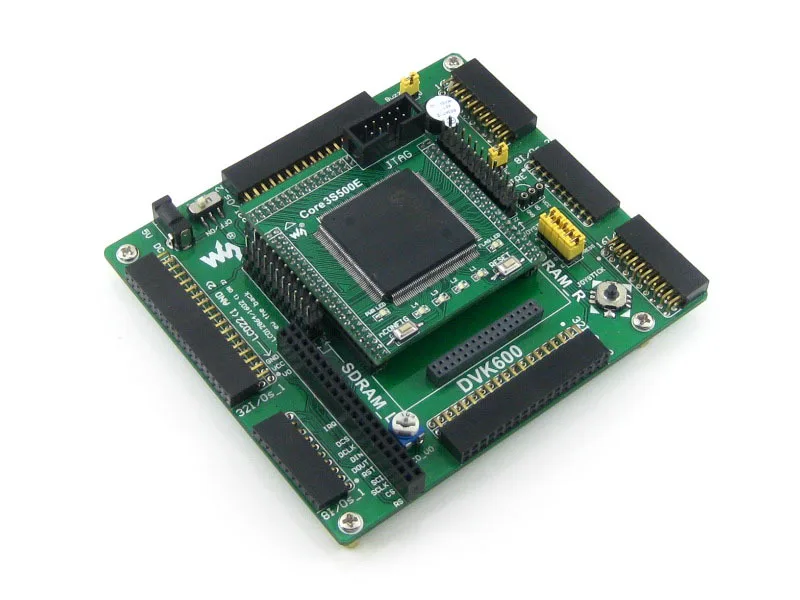

Материнская плата и программатор/дебютор на фотографиях не включены в цену.

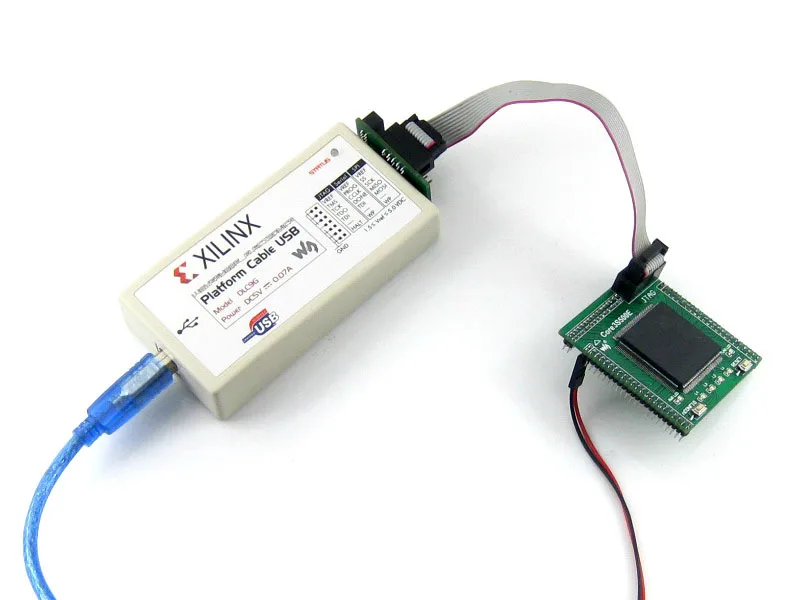

Интерфейс для гайки/программирования

Основная плата Core3S500E FPGA интегрирует интерфейс JTAG для программирования/доводки.

JTAG header pinout

Развития ресурсы



  • Соответствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA документация развития
  • Вики:Www.wav eshare.com/wiki/Core3S500E

Посылка содержит

  1. Core3S500E core board x 1
-1 шт.
