Плата разработки STM32 предназначена для официального инструмента ST STM32F4DISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407V-DЭто разработочная плата STM32, разработанная для официального инструмента ST STM32F4DISCOVERY, который оснащен встроенным микроконтроллером STM32F407VGT6.

ВOpen407V-DПоддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

What's на Материнская плата печатная плата



1.STM32F4DISCOVERY розетка: Для легкого подключения STM32F4DISCOVERY
2.USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
3.Интерфейс SPI1/SPI2 + AD/DA
* Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
* SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
4.CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
5.CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
6.Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
7.I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8.DCMI интерфейс:Для подключения модуля камеры
9.Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
10.FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана
11.ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
12.USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
13.ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY)
14.Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15.5V DC jack
16.5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
17.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
18.Интерфейс JTAG/SWD:Для отладки/программирования
19.SD карта обнаружения перемычки
20.Джойстик джемпер
* Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера
* Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки
21.Переключатель режима загрузки: для настройки бут0 pin
22.Регулировка подсветки ЖК-дисплея
* Короткая перемычка для регулировки подсветки ЖК-дисплея
* Откройте перемычку для отключения и установите свободный порт ввода/вывода
23.AMS1117-3.3:3,3 V регулятор напряжения
24.Выключатель питания:5V DC вкл/выкл переключатель
25 лет.Мощность индикатор
26.Джойстик:Пять положений

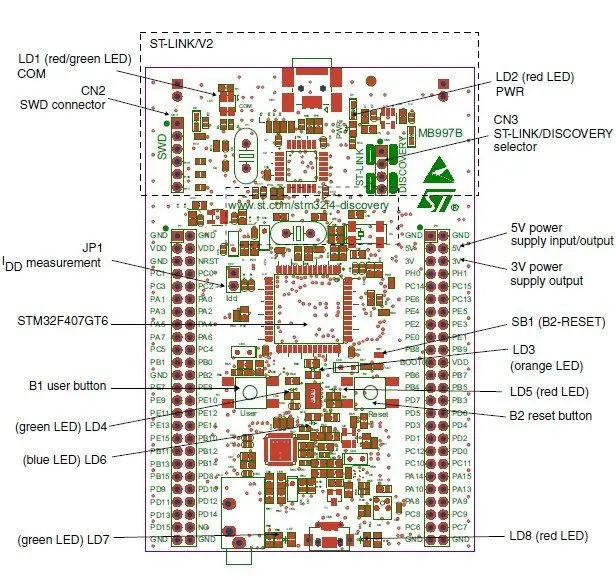

What's на STM32F4DISCOVERY

1. STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылка
2. Встроенный ST-LINK/V2 с переключателем режимов выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
3. Питание платы: через usb-шину или от внешнего напряжения питания 5 В
4. Внешний источник питания: 3 в и 5 В
5. LIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометр
6. MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон
7. CS43L22, аудио DAC со встроенным динамиком класса D
8. Восемь светодиодов:
* LD1 (красный/зеленый) для USB связи
* LD2 (красный) для 3,3 V кнопка включения
* Четыре пользовательских светодиода, LD3 (orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)
* 2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузки по току
9. Две кнопки (пользователь и сброс)
10. USB OTG FS с микро-коннектор AB
11. Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого зондирования

Фото

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)

Примечание: STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

В Open407V-D Стандартный не включает в себя какие STM32F4DISCOVERY, ни каких-либо других аксессуаров.

JTAG/SWD интерфейсы

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Посылка содержит

1. Open407V-D макетная плата x 1

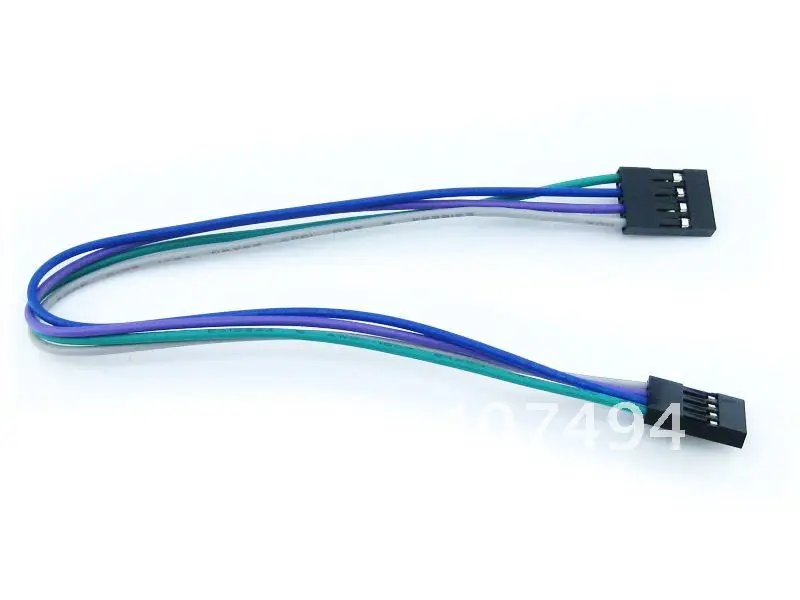

2. 4-контактный провод х 2

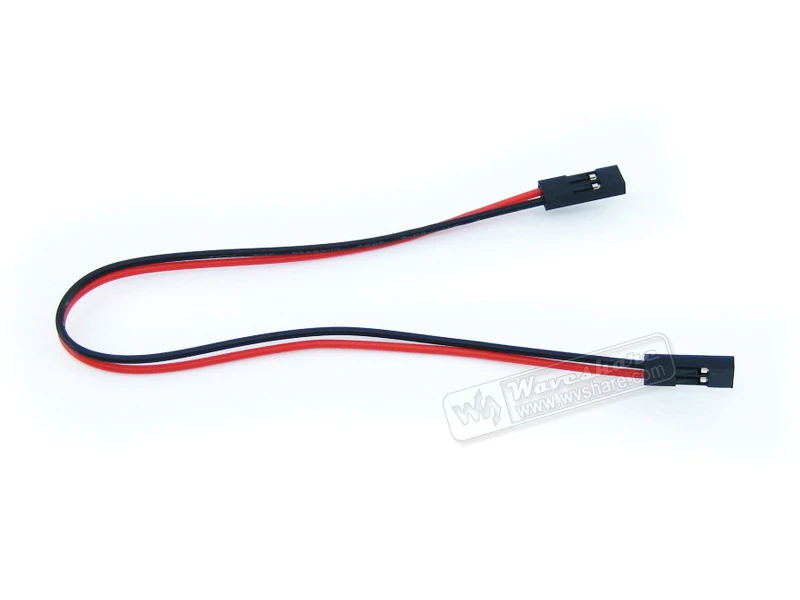

3. 2-контактный провод х 2
4. Кабель питания USB x 1
5. Руководство пользователя CD x 1
