Характеристики

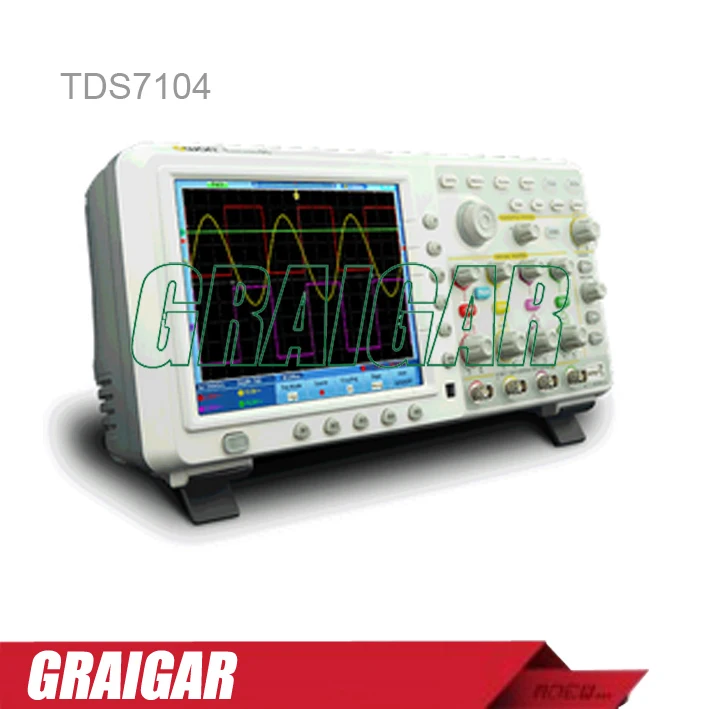

Цифровой осциллограф серии TDS7104 OWON TDS полоса пропускания 100 МГц Частота
История изменения цены
*Текущая стоимость 62 461,51 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 79325.39 руб. | 80912.96 руб. | 80118.5 руб. |
| Jan-18-2026 | 64335.50 руб. | 65622.81 руб. | 64978.5 руб. |
| Dec-18-2025 | 78076.76 руб. | 79638.79 руб. | 78857 руб. |
| Nov-18-2025 | 77452.51 руб. | 79001.59 руб. | 78226.5 руб. |
| Oct-18-2025 | 61836.12 руб. | 63073.87 руб. | 62454.5 руб. |
| Sep-18-2025 | 76202.40 руб. | 77726.12 руб. | 76964 руб. |
| Aug-18-2025 | 75578.6 руб. | 77090.50 руб. | 76334 руб. |
| Jul-18-2025 | 74953.35 руб. | 76452.37 руб. | 75702.5 руб. |
Описание товара

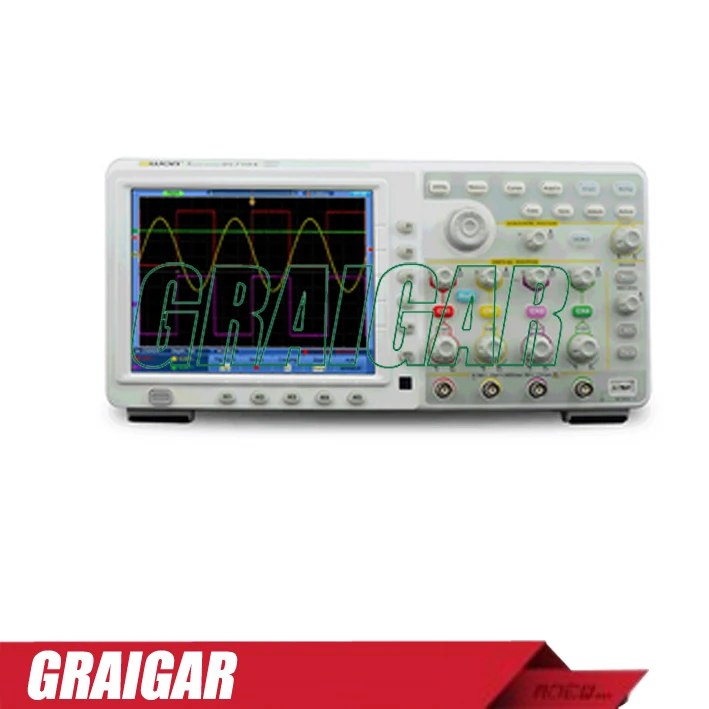

TDS7104 OWON TDS метр цифровой осциллограф серии, 100 МГц полоса пропускания 1GS/s частота дискретизации, 4 канала и 7,6 м запись Длина
Цифровой осциллограф серии OWON TDS
Серия продукта: сенсорный экран DSO
Основные Особенности
-Максимальная пропускная способность 200 МГц, до 2GS/s частота образцов в реальном времени
-7,6 м длина записи
-Скорость захвата волны 50000 wfms/s
-Масштабирование формы волны (Горизонтальное/Вертикальное) и экономия
-FFT точки (длина и разрешение переменной)
-Многооконное расширение
-Удобное голосовое предупреждение
-8 дюймов 800x600 пикселей высокой четкости ЖК-дисплей
-Мультикоммуникационный Интерфейс: USB, VGA, LAN
Применение
Тестирование цепи для отладки электронных замыканий
Разработка и производство образования и обучения
Техническое обслуживание и тестирование
Обзор
Модель No. | Пропускная способность | Частота дискретизации | Запись Длина | Канал |
TDS7074 | 70 МГц | 1GS/s | 7,6 м | 4 |
TDS7104 | 100 МГц | 1GS/s | ||
TDS8104 | 100 МГц | 2GS/s | ||
TDS8204 | 200 МГц | 2GS/s |
Технические характеристики
Модель | TDS7074 | TDS7104 | TDS8104 | TDS8204 | |
Пропускная способность | 70 МГц | 100 МГц | 200 МГц | ||
Канал | 4 | ||||
Частота дискретизации | 1GS/s | 2GS/s | |||
Скорость захвата сигнала | 50000 осциллограмм/s | ||||
Дисплей | Цветной ЖК-дисплей с сенсорным экраном 8 дюймов | ||||
Вход муфта | DC, AC и GND | ||||
Вход сопротивление | 1MΩ ± 2%, параллельно с 10pF ± 5pF ; 50Ω ± 1% | ||||
Зонд коэффициент затухания | 1X, 10X, 100X, 1000X | ||||
Макс Вход Напряжение | 1MΩ Входное сопротивление: 400V (PK - PK) (DC + устройство для зарядки от сети, обеспечивающим сохранение пространственного положения-PK) ; 50Ω Входное сопротивление: 5V (PK - PK) (DC + устройство для зарядки от сети, PK - PK) | ||||
Канал изоляции | 50 Гц 100:1 ; 10 МГц: 40:1 | ||||
Интерполяция | Sin (x)/x | ||||
Запись Длина | 7,6 м | ||||
Горизонтальные весы (s/div) | 2ns/div - 100s/div, шаг за шагом 1 - 2 - 5 | ||||
Интервал (T) точность (Полная Полоса пропускания) | Один: ±(1 интервал времени + 100ppm × Чтение + 0.6ns), средний> 16 : ±(1 интервал времени + 100ppm × Чтение + 0.4ns) | ||||
Вертикальное разрешение (A/D) | Разрешение 8 бит (4 канала одновременно) | ||||
Вертикальной чувствительностью | 2 мВ/деление-10V/div (при вводе) | ||||
Аналоговая полоса пропускания | 70 МГц | 100 МГц | 200 МГц | ||
LF ответ (AC, -3 дБ) | ≥ 10 Гц (на входе, AC муфта, -3 дБ) | ||||
Времени нарастания импульсов | ≤ 5ns | ≤ 3.5ns | ≤ 1.7n | ||
DC точности | ± 3% | ||||
Триггер Тип | Край, пульс, видео, наклон | ||||
Режим запуска | Авто, нормальный, одиночный | ||||
Триггер диапазон уровня | ± 6 div от центра экрана | ||||
Точность уровня срабатывания (типичная) | ± 0,3 div | ||||
Частота линии/поля (видео) | Стандарт NTSC, PAL и SECAM | ||||
Автоматическое измерение | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, | ||||
Сигналов математика | , ×, ÷, FFT | ||||
Хранение сигналов | 4 опорных сигналов | ||||
Лиссажу рисунок | Пропускная способность | Полная пропускная способность | |||
Разность фаз | ± 3 градуса | ||||
Измерение курсора | V и T между курсорами | ||||

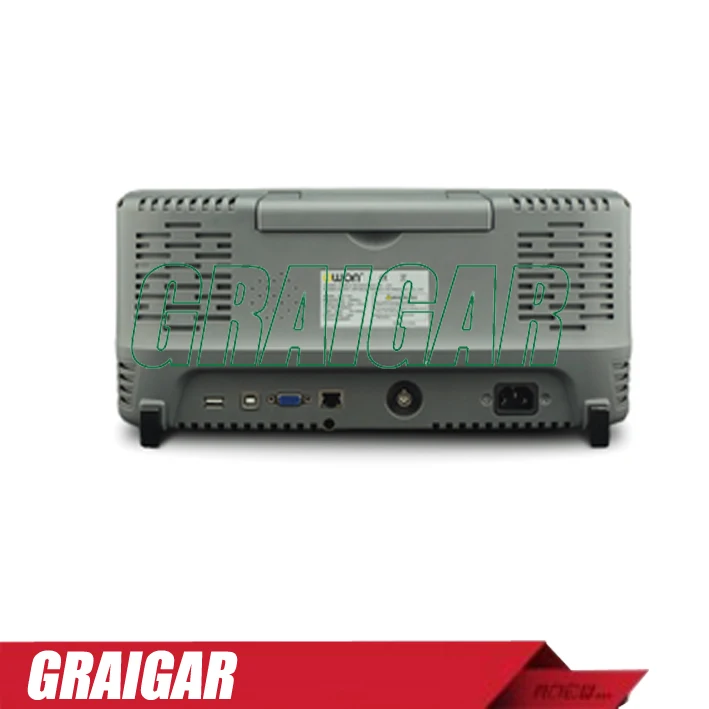

Связь Порты и разъёмы | Usb-хост, usb-устройство, VGA, LAN,AUX | ||||
Питание | 100 - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II | ||||
Размеры (ШхВхГ) | 380 × 180 × 115 (мм) | ||||
Вес (без посылка) | 1,5 кг | ||||
