JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS

JDS2800 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS

JDS2800-60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS генератор сигналов импульсный источник сигнала Скидка 40%

http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

Описание товара

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;
• Способность воспроизводить узоры пользовательской формы волны;
• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;
• Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц(Опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;
• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;
• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;
• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;
• Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;
• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;
• Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки 0.1%;
• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; направленность вперед, назад и круглого хода;
• С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов;
• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;
• -Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В;
• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;
• Функция счетчика: с режимами соединения постоянного и переменного тока;
• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;
• Функция связи: ПК может использоваться для управления прибором;

• С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;

Функция

Характеристики частоты:

• Синусоидальный Диапазон частот: 0 ~ 60 МГц
• Диапазон квадратных частот:0 ~ 25 МГц
• Треугольный Частотный диапазон: 0 ~ 25 МГц
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL Цифровой частотный диапазон: 0 ~ 6 МГц
• Частотный диапазон произвольной волны: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 10 нс
• Диапазон регулировки ширины импульса: 25nS-4000 S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3 h

Характеристики формы волны:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
• Разрешение волны: 14 бит
• Частота дискретизации сигнала: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальное подавление: ≥ 45dBc (<1 МГц); ≥ 40dBc (1 МГц ~ 20 МГц)
• Синус-полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)
• Квадратные и импульсные (квадратные): ≤ 5%
• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
• Ramp wave-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

• Амплитудный диапазон:Частота <10 МГц, 0-20VPP;Частота> 10 МГц, 0-10 Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная Плоскостность: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Характеристики формы волны:

• Выходное сопротивление: 50Ω ± 10% (Типичный)
• Защита: короткое замыкание 60 S не будет повреждено

Смещение постоянного тока:

• Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 В <Выходная амплитуде≤ 2 в,-2,5 В ~ 2,5 В; 0 <Выходная амплитуде≤ 0,2 В, -0,25 В ~ 0,25 В
• Разрешение смещения: 0,01 В

Характеристики фазы:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Разрешение фазы: 0.1o

TTL/COMS выход:

• Низкий уровень: <0,3 в
• Высокий уровень: 1-10 в
• Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

• Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
• Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s
• Счетчик функций-счетная область: 0-4294967295
• Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
• Функция счетчика-режим подсчета: ручная работа
• Диапазон напряжения входного сигнала: 2-20 Vpp
• Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)
• Измерение периода: 0.01us (разрешение), 20 s (максимальное время измерения)

Функции развертки:

• Канал развертки: CH1 или CH2
• Тип развертки: Линейная развертка, бревенчатая развертка
• Время подметания: 0,1 s ~ 999,9 s
• Диапазон установки: произвольно установить между точкой запуска и точкой остановки
• Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

• Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

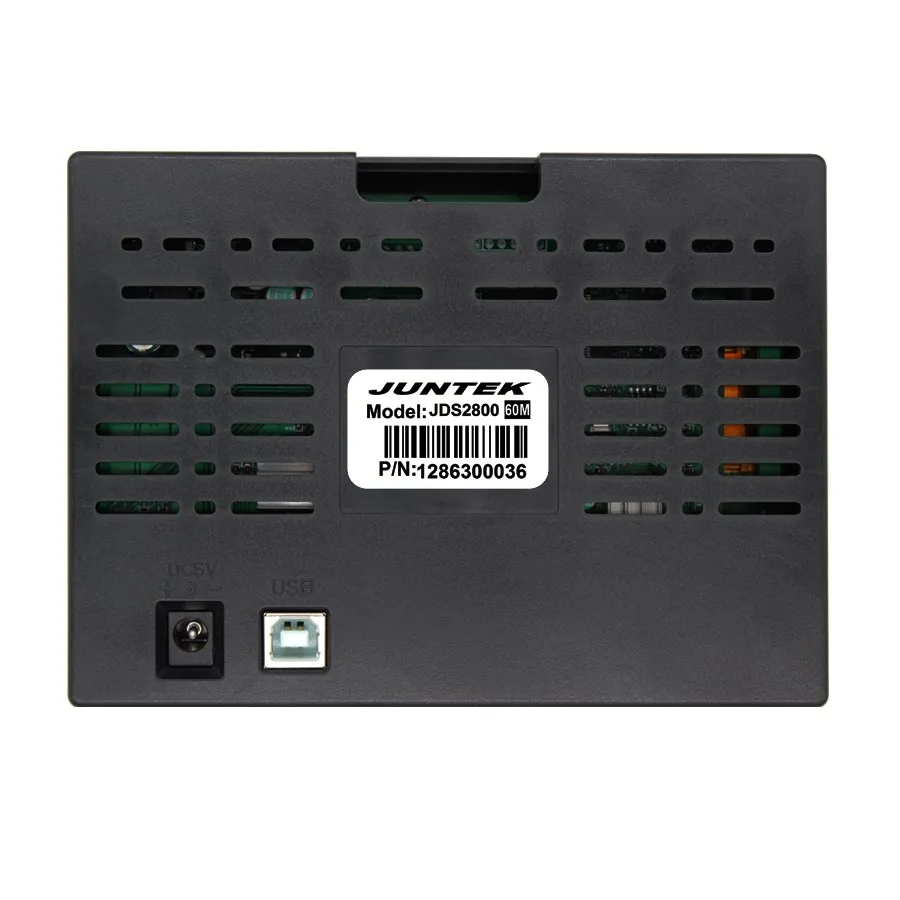

• Режим интерфейса: USB к последовательному интерфейсу
• Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
• Скорость связи-стандарт: 115200 bps
• Протокол связи-принять команду: Линейный режим, открытый протокол
• Источник питания: 5 В постоянного тока ± 0,5 В
• Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
• Пользователь может установить или выключить
• Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки
• Вес: 275 г
• Размер: 147,7*107,7*34,9 мм
• Вес упаковки: 600 г
• Размер упаковки: 170*120*100 мм
