Характеристики
JUNTEK JDS2800 15M 15 МГц генератор сигналов с цифровым управлением двухканальный DDS
История изменения цены
*Текущая стоимость 4 888,51 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 5817.96 руб. | 6108.32 руб. | 5962.5 руб. |
| Feb-19-2026 | 5768.52 руб. | 6056.48 руб. | 5912 руб. |
| Jan-19-2026 | 4839.60 руб. | 5081.28 руб. | 4960 руб. |
| Dec-19-2025 | 5670.22 руб. | 5954.0 руб. | 5812 руб. |
| Nov-19-2025 | 4937.98 руб. | 5184.87 руб. | 5060.5 руб. |
| Oct-19-2025 | 5572.29 руб. | 5851.2 руб. | 5711.5 руб. |
| Sep-19-2025 | 5523.13 руб. | 5799.52 руб. | 5661 руб. |
| Aug-19-2025 | 5475.11 руб. | 5749.86 руб. | 5612 руб. |
| Jul-19-2025 | 5426.34 руб. | 5697.42 руб. | 5561.5 руб. |
Описание товара

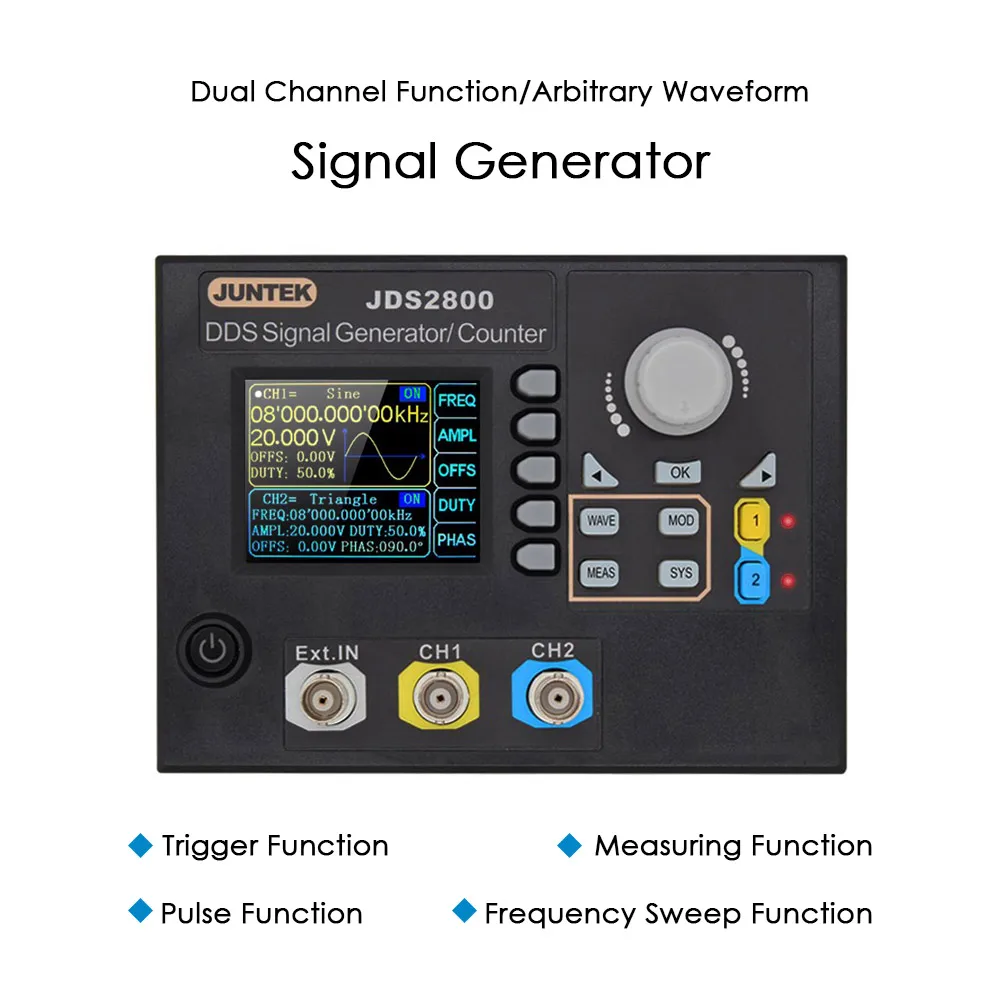

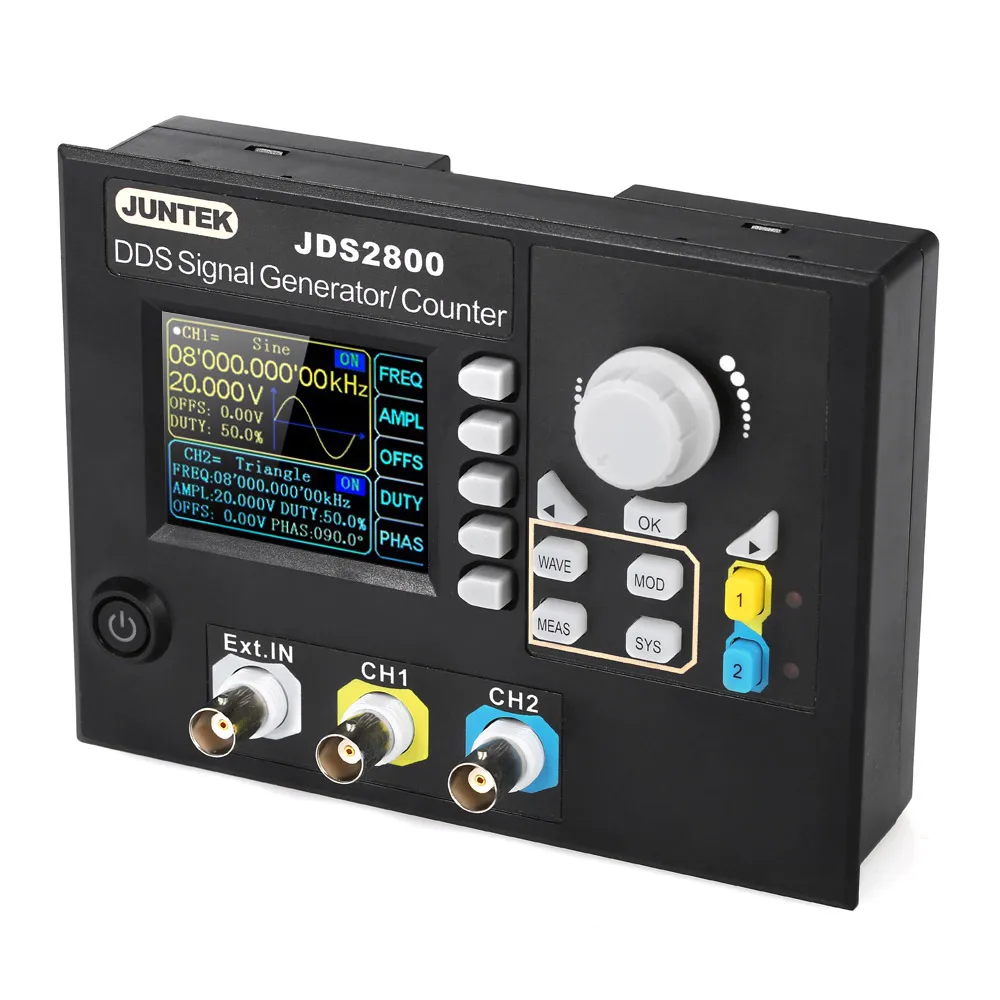

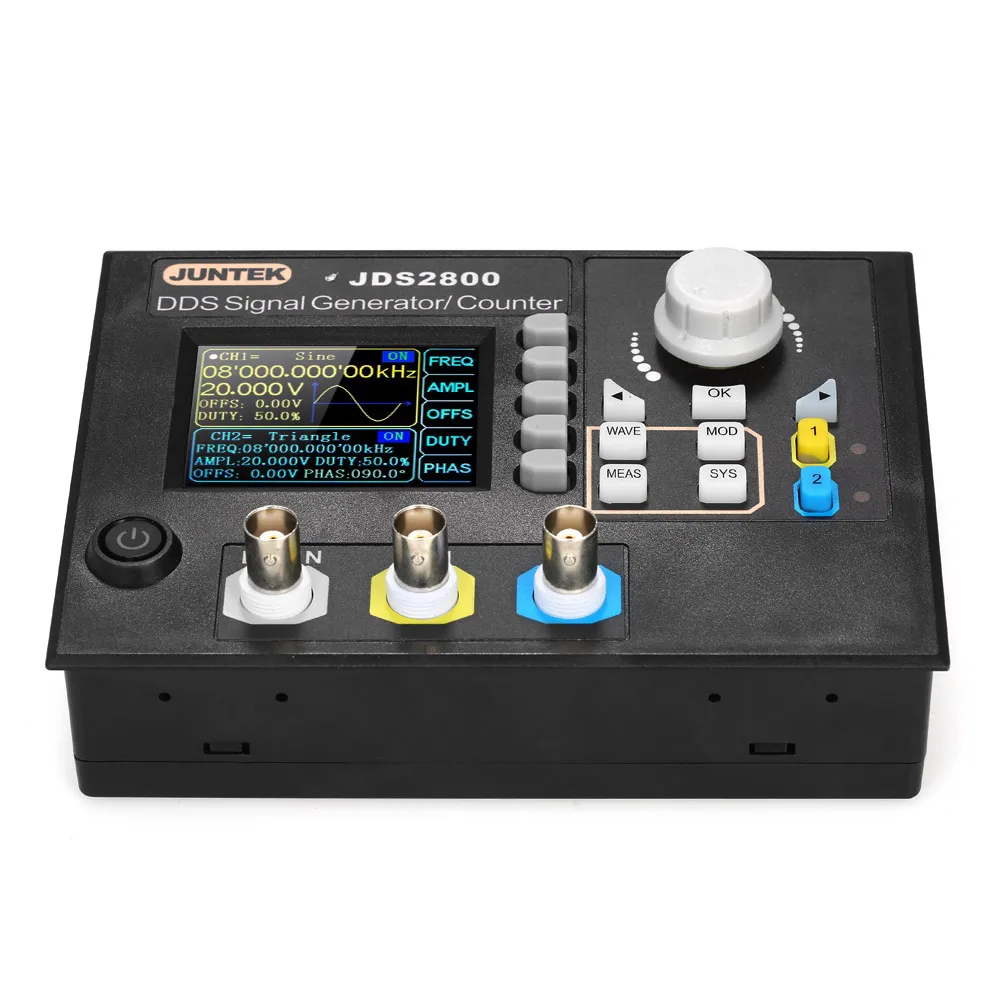

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:

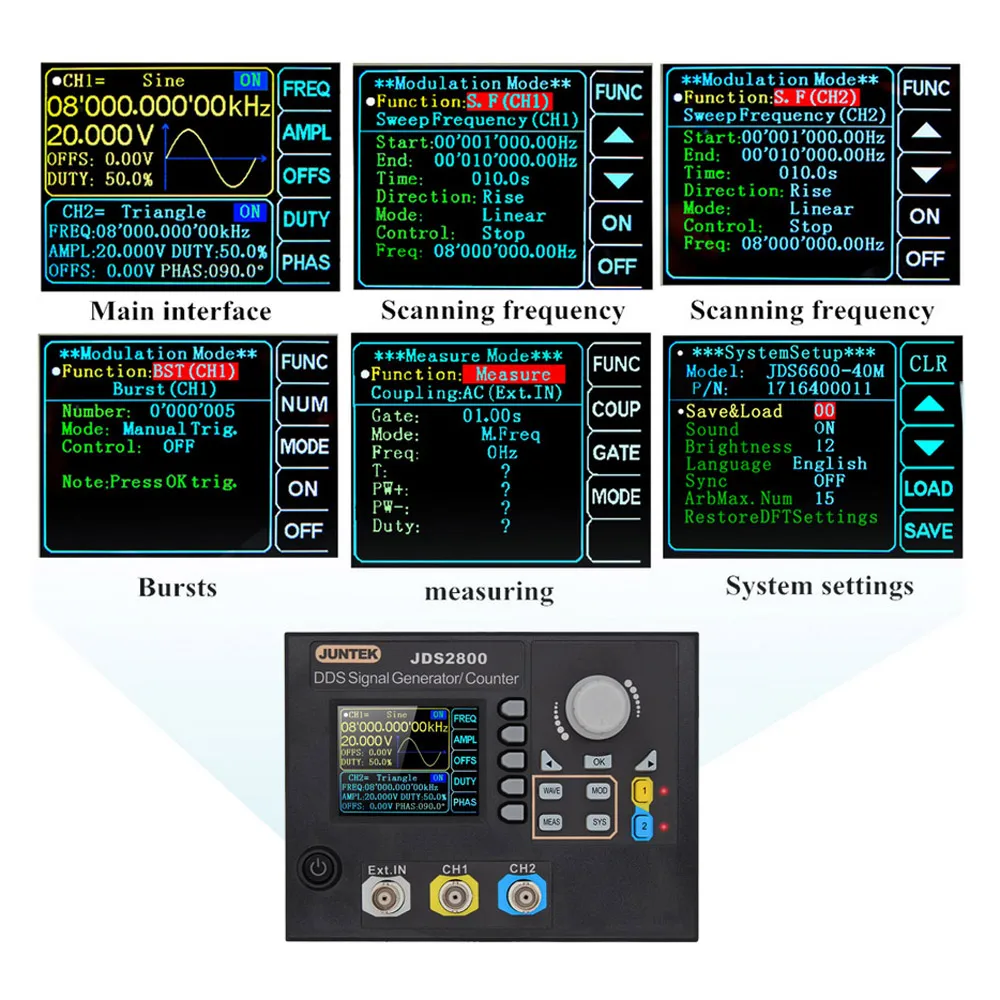

Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2, воспроизводить шаблоны пользовательской формы волны.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл, частотный диапазон 1 Гц ~ 100 МГц.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время. Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
JDS2800-60MHZ:/store/product/JUNTEK-Signal-Generator-Digital-Control-Dual-channel-DDS-Function-Arbitrary-Signal-Generator-Frequency-Meter-60MHz-266MSa/2096012_32921084407.html
JDS2800-40MHZ:/store/product/JUNTEK-Signal-Generator-Digital-Control-Dual-channel-DDS-Function-Arbitrary-Signal-Generator-Frequency-Meter-40MHz-266MSa/2096012_32921112114.html
| Частота Технические характеристики: |
|||
| Модель (По желанию) | JDS2800-15M | JDS2800-40M | JDS2800-60M |
| Синус Частотный диапазон |
0 Гц ~ 15 МГц | 0 ~ 40 МГц |
0 ~ 60 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | 0 ~ 25 МГц |
0 ~ 25 МГц |
| Треугольники Диапазон волн | |||
| Пульсовой волны Диапазон | 0 Гц ~ 6 МГц | ||
| Произвольный Диапазон волн | |||
| TTL цифровой сигнал волны | |||
| Прямоугольная волна времени нарастания импульсов | ≤ 25nS | ≤ 10nS |
≤ 10nS |
| Длительность импульса: диапазон регулировки |
100nS - 4000S |
40nS - 4000S |
25nS - 4000S |
| Мин. Частота Разрешение | 0,01 & micro; Гц (0,00000001 Гц) | ||
| Точность частоты | ± 20ppm | ||
| Стабильность частоты | ± 1ppm/3 часа | ||
| Параметры формы волны | |||
| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов. | ||
| Сигналов Длина | 2048 точек | ||
| Сигналов частота дискретизации | 266MSa/s | ||
| Сигналов вертикальный Разрешение | 14 бит | ||
| Синусоида | Гармоническое подавление | ≥ 45 дбк (<1 МГц, ≥ 40 дбк (1 МГц ~ 20 МГц) | |
| Суммарный коэффициент гармонических искажений | <0.8%(20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и пульсовой волны | Выброс (квадратный) | ≤ 5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразный сигнал | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |
| Выход Paramaters | |||
| Диапазон амплитуды | Frequency≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц |
| 2mVpp ~ 20Vpp | 2mVpp ~ 10Vpp | 2mVpp ~ 5Vpp | |
| Амплитуда Разрешение | 1mV | ||
| Амплитуда стабильности | ± 0.5%/5 часов | ||
| Амплитудно-это действительно плоский экран | ± 5%(<10 МГц); ± 10%(>10 МГц) | ||
| Сигналов Выход | |||
| Выход сопротивление | 50Ω ± 10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| DC офсетная печать | |||
| Офсетная печать диапазон | Выходная амплитуда> 4 в | 0,4 V <Выход amplitude≤ 4V | 0 <Выходная амплитуде≤ 0,44 в |
| -9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |
| Офсетная печать Разрешение | 0,01 V | ||
| Фазы параметры | |||
| Фазы диапазон | 0 ~ 359,9 ° | ||
| Фазы Разрешение | 0,1 ° | ||
| TTL/COMS Выход | |||
| Низкий уровень | <0,3 V | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤ 20ns | ||
| Внешние измерения | |||
| Частотомер | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10s | ||
| Счетчик | Диапазон измерений | 0 ~ 4294967295 | |
| Муфта режим | 2 вида режимов соединения: DC и AC | ||
| Подсчитывая режим | Ручной Управление | ||
| Вход сигнала Напряжение диапазон | 2Vpp ~ 20Vpp | ||
| Импульсный Ширина измерения | Разрешение 0,01ns, Макс. 20s. Измерения времени | ||
| Период измерения | Разрешение 0,01ns, Макс. 20s. Измерения времени | ||
| Развертки Функция | |||
| Развертки канала | CH1 или CH2 | ||
| Развертки Тип | Линейная развертка, бревенчатая развертка | ||
| Время развертки | 0,1 s-999,9 s | ||
| Диапазон настройки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Развертки направление | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Дисплей Тип | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Количество | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |
| Интерфейс | Тип интерфейса | USB безобрывный Интерфейс | |
| Расширение Интерфейс | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Связь скорость | Принять Стандартный 115200bps | ||
| Связь протокол | Использование командной строки, соглашение | ||
| Питание | Тип штекера(По желанию) | Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании | |
| Напряжение диапазон | Вход: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A |
||
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||

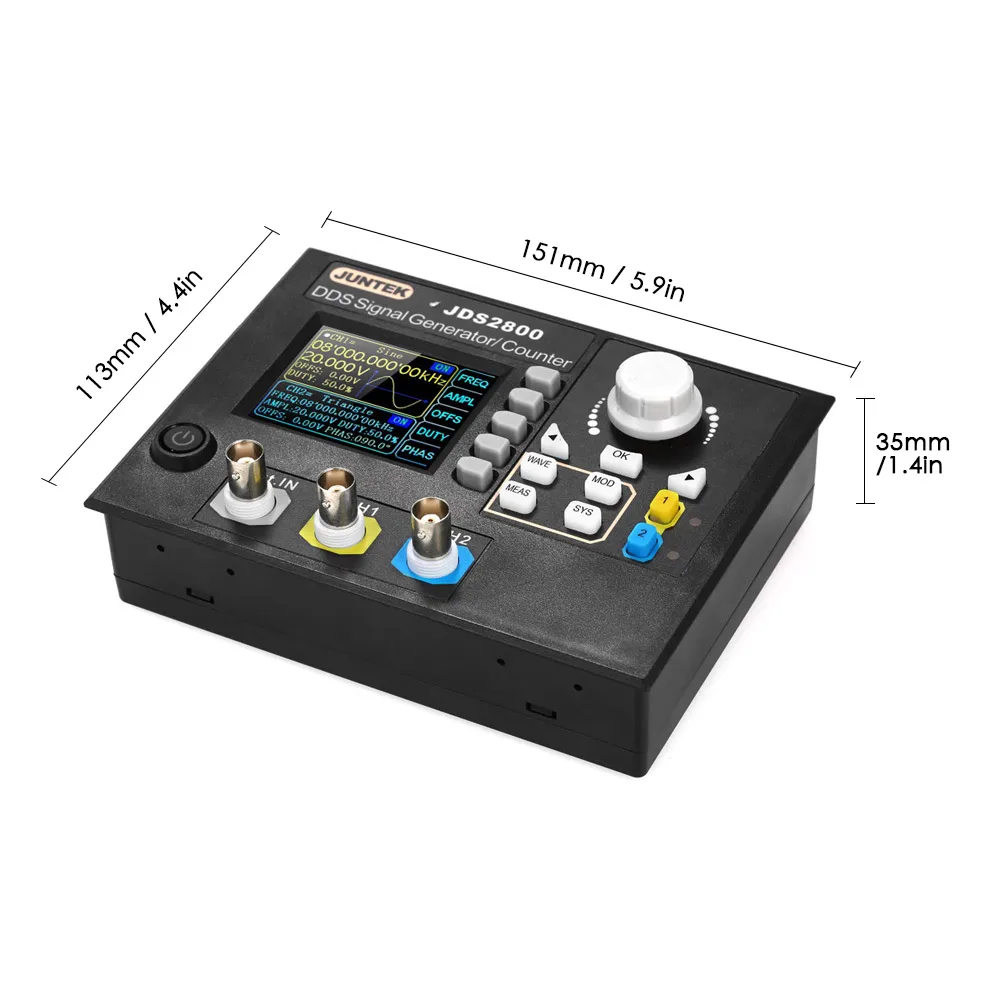

| Размеры | 151*113*35 мм/5,9*4,4 * 1.4in | ||
| Вес | 273g/9,6 oz | ||
| Посылка Размеры | 22*16*8,5 см/8,7*6,3 * 3.3in | ||
| Посылка Вес | 642 г/22,7 унций | ||

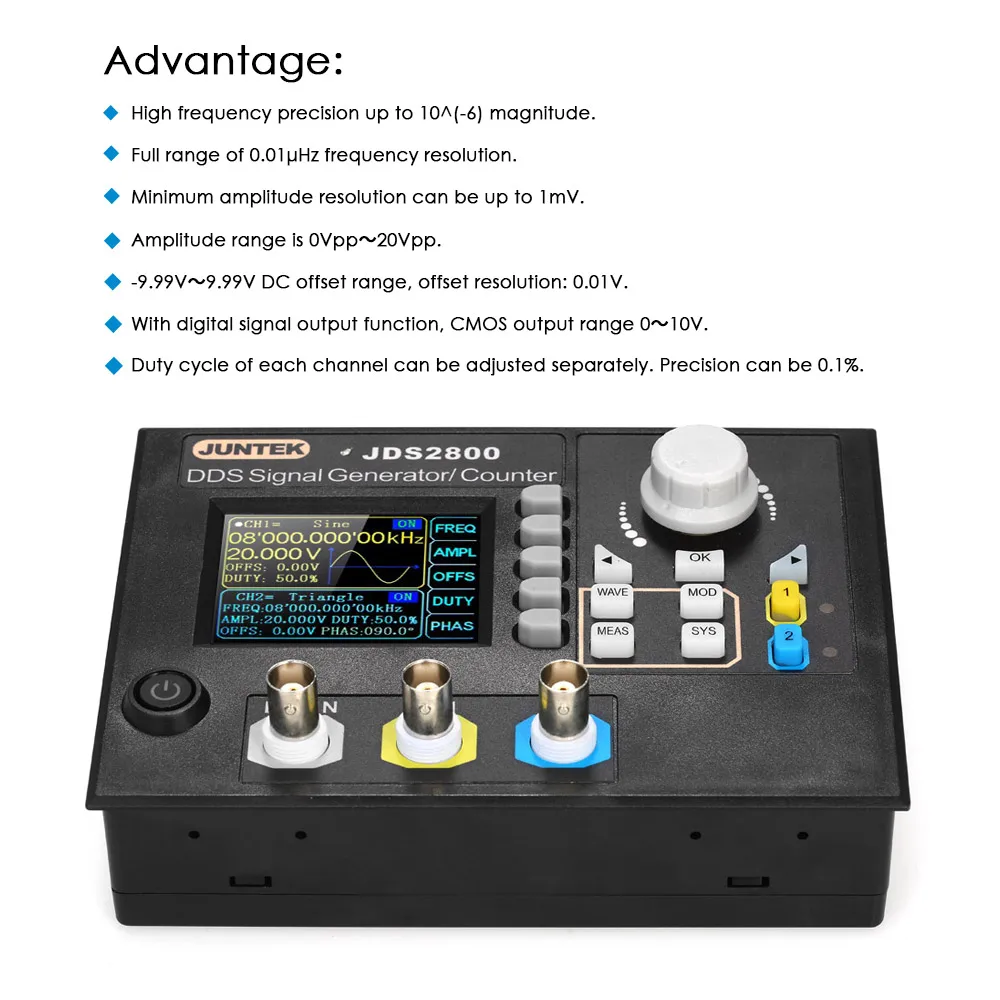

Высокочастотная точность до 10 ^(-6) величины.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.
Руководство и программное обеспечение для ПК ссылки для загрузки:
Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator
Технические характеристики:
Материал: ПВХ Пластик

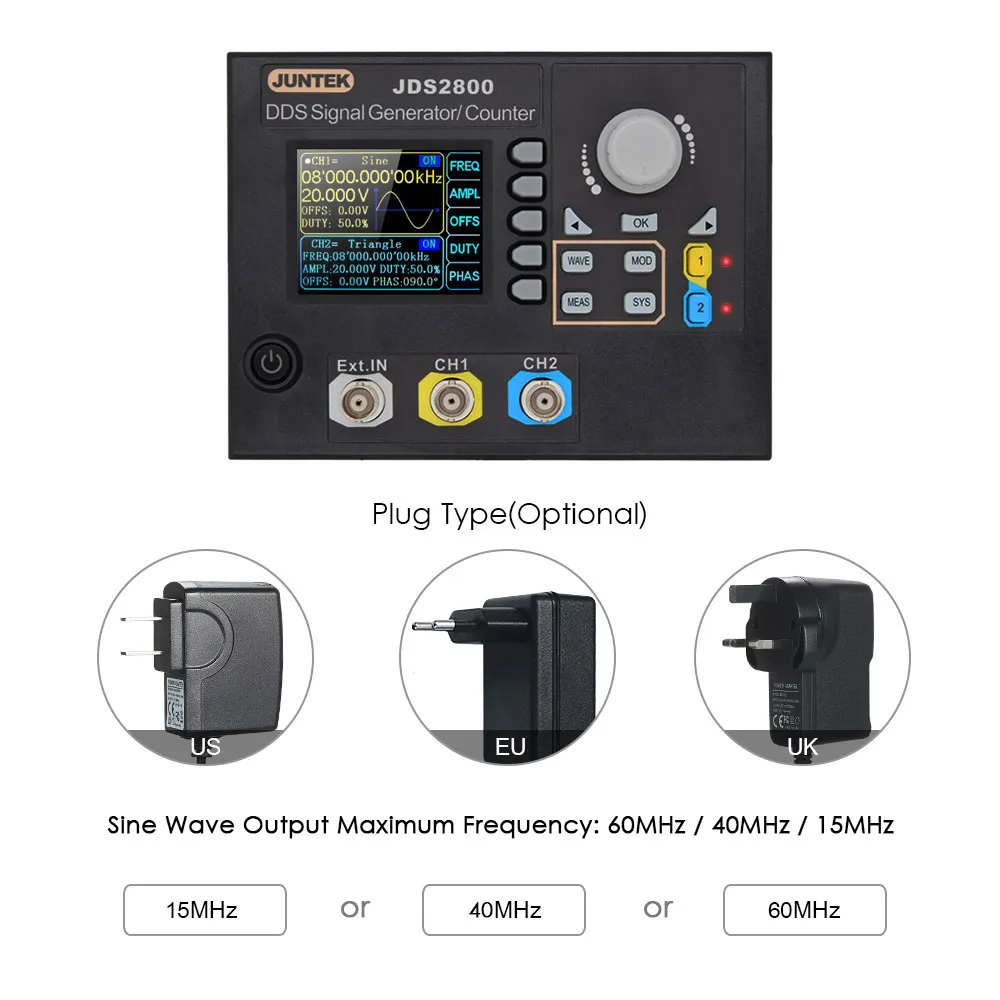

Модель: JDS2800-60M / JDS2800-40M / JDS2800-15M (По желанию)
Синусоидальная Выходная Максимальная частота: 60 МГц/40 МГц/15 МГц
Тип вилки: штепсельная вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка британского стандарта (По желанию)
Напряжение диапазон: Вход: 100 ~ 240V 50/60Hz, Выход: 5,0 V-2.0A

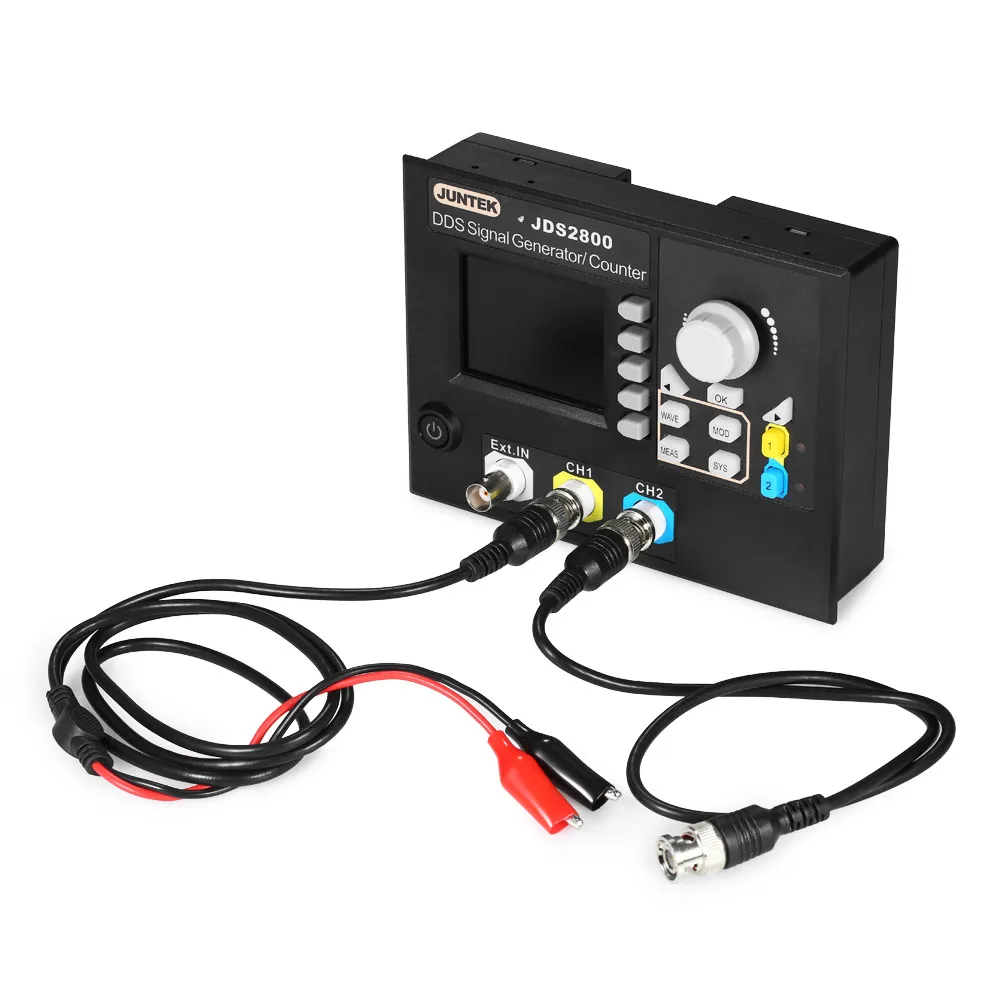

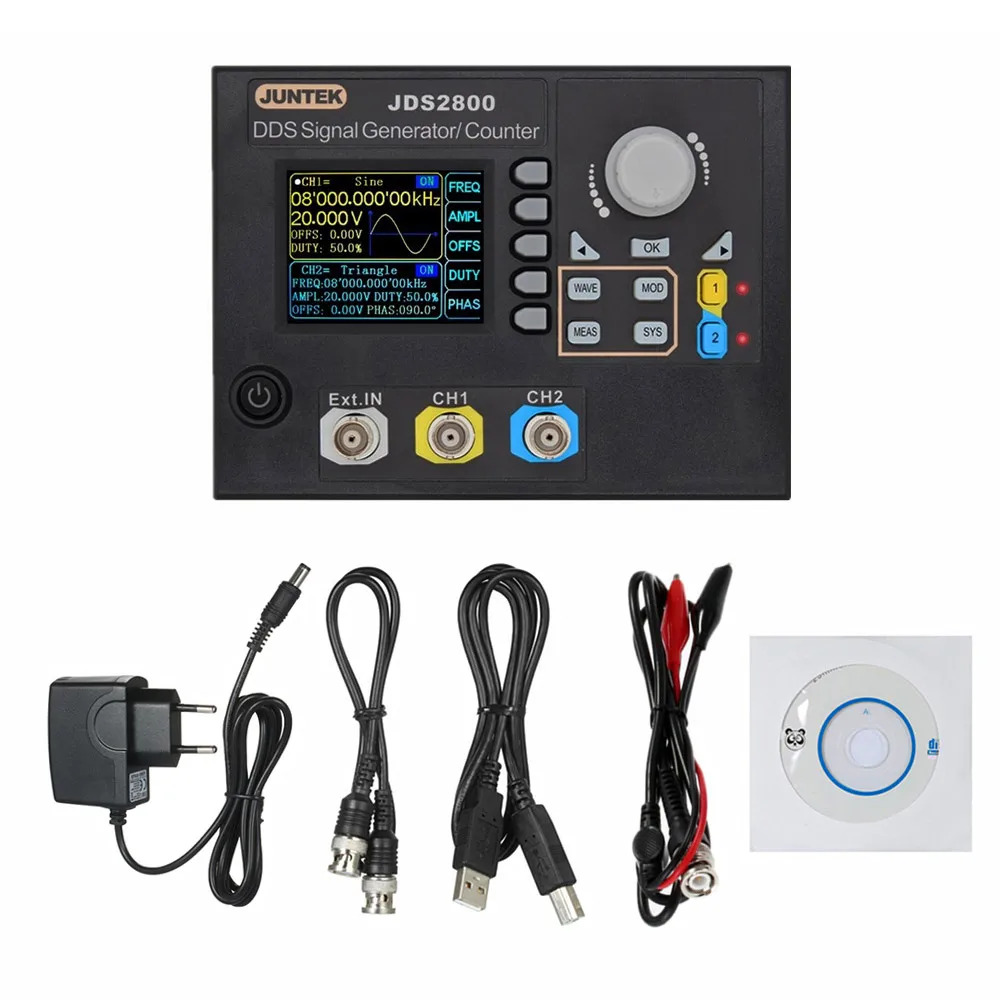

Посылка список:
1 * DDS генератор сигналов
1 * USB кабель
1 * Руководство пользователя CD
1 * Мощность адаптер
1 * кабель BNC
1 * Двойная BNC прямая линия
