Raspberry Pi Compute Module 3 аксессуар упаковка тип A (без см3) с DS18B20 адаптер питания нулевой

(Примечание: стандартный адаптер США будет отправлен в посылка по умолчанию, если вы хотите изменить адаптер ЕС, пожалуйста, оставьте нам сообщение в заказе)

Raspberry Pi Compute Module 3 Accessory Pack Type A (без см3)

Описание

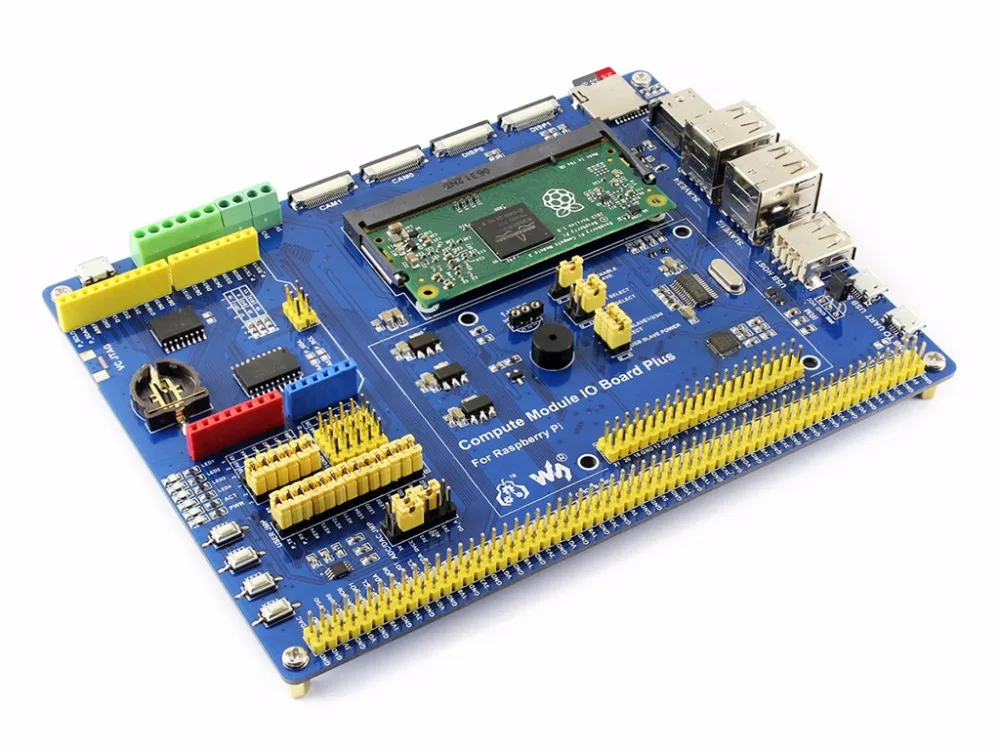

Raspberry Pi Compute Module 3 Accessory Pack Type A, CM3 IO Board, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 (не входит в комплект), уменьшая цикл разработки.

Ключевые детали в этом Compute Module 3 accessory pack включают в себя:

• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-хаб позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-битный ADC, 38KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков)
• 16-битный ЦАП, 2-канальный
• Бортовой RTC, один из наиболее распространенных и полезных функций

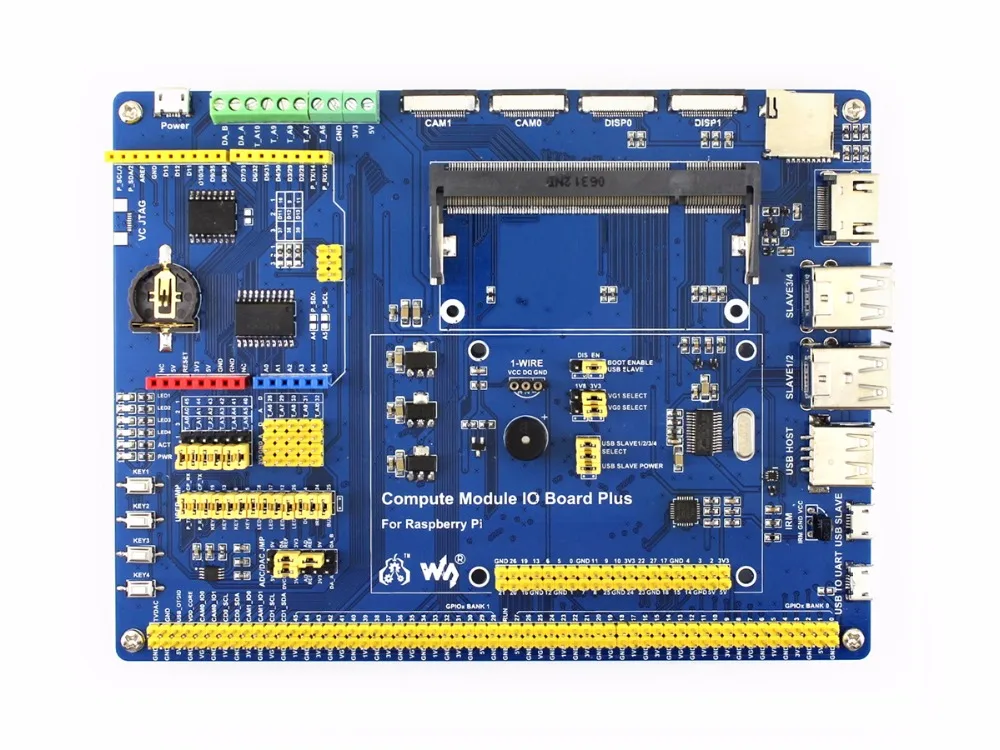

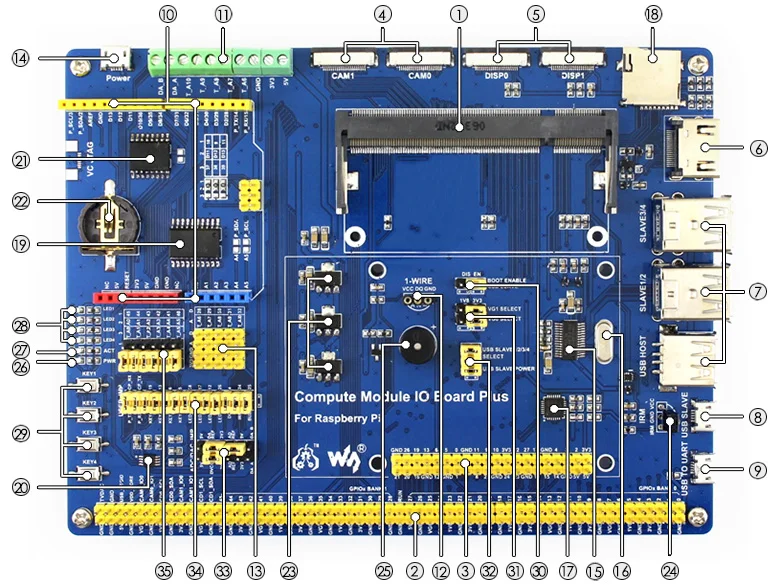

Что на Compute Module IO Board Plus

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi
5. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD
6. Порт HDMI
7. Usb-порты:Для подключения usb-устройств
8. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3
9. Интерфейс USB в UART:Для последовательной отладки
10. Заголовок Arduino:Для подключения щитов Arduino
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Порт питания:5В 2.5A
15. FE1.1S:Чип usb-хаб
16. Кристалл 12 МГц
17. CP2102:Конвертер USB в UART
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16-битный ЦАП, 2-канальный
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC держатель:Поддерживает батареи CR1220
23. Регулятор напряжения:3,3 В/2,5 В/1,8 В
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Индикатор действия:Определение состояния карты Micro SD
28. Пользовательские светодиоды
29. Ключи пользователя
30. Выбор ботинок
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. Выбор мощности VGx:Настройте уровень ввода/вывода
32. Usb-хаб:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера
35. Выбор объявлений Arduino
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Посылка

Вычислительный модуль

Вычислительный модуль 3 не входит в комплект.

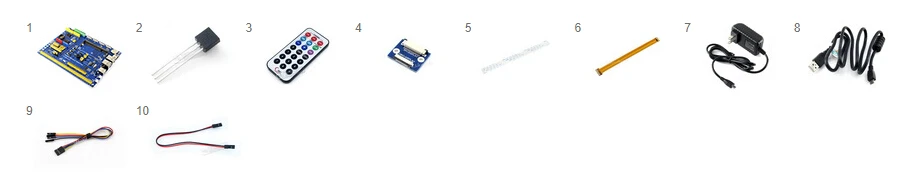

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. DS18B20 x1
3. ИК-пульт дистанционного управления x1
4. ЖК-адаптер x1
5. 22PIN FFC x1
6. Кабель камеры RPi Zero V1.3 15 см x1
7. Адаптер питания стандарта США 5В/3А micro x1
8. Разъем USB типа A для micro B штекер кабеля 120 см x2
9. Перемычка 4-контактный к раздельным штифтам x2
10. Перемычка 2-контактный 2,54 Шаг 200 мм x2
